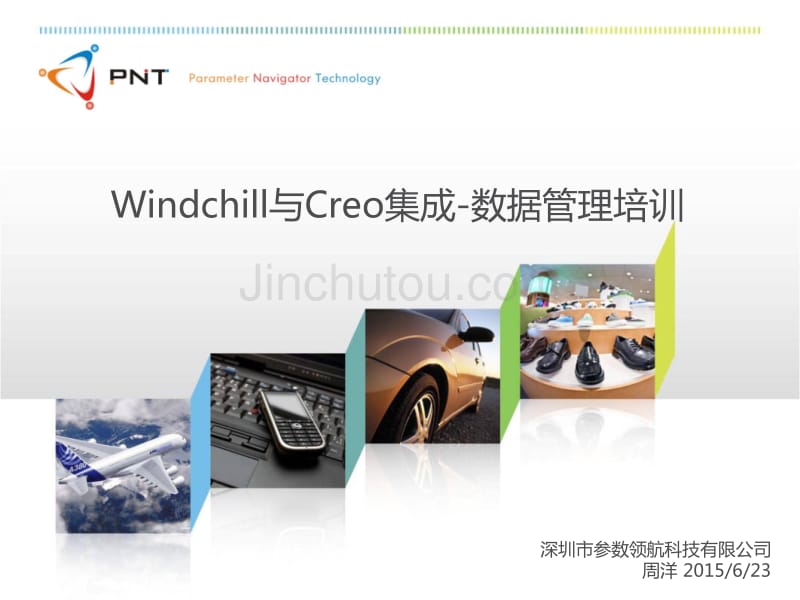

1Windchill与Creo集成-数据管理培训深圳市参数领航科技有限公司 周洋 2015/6/232contents目录Windchill与Creo集成操作及异常处理工作区常用操作检入模型基本步骤装配零部件修改已检入模型检入模型异常处理3Windchill与Creo集成操作4Creo与Windchill系统的集成概念• Creo Parametric 2.0和 Windchill 10.2连接© 2011 PTC功能概述n将Creo三维模型及二维绘图共享到Windchill系统n基于三维模型生成产品结构n管理系统中的产品结构、三维模型及二维绘图n管理标准件模型n … …5数据管 理基本 术语n注册服务器：Creo与Windchill建立连接的方式n产品：存储产品、项目及相关数据的公共空间n存储库：存储标准、规范类数据的公共空间n工作区：Windchill服务器分配的、存储数据的私人空间Windchill与Creo集成常用术语6Creo与Windchill集成操作方式在将设计的模型检入Windchill 系统前，首先要连通Creo和 Windchill系统，因此先要在 Creo中注册服务器。
注册服务 器的步骤如右图注册服务器登陆激活服务器完成设计师3 3 3 32 2 2 21 1 1 171.在Creo“文件”菜单下展开“管理会话”窗口，点击“服务器管理器” 2.在弹出的服务器管理器窗口，点击“服务器”菜单下的“注册新服务器”2 2 2 2注册服务器登陆激活服务器完成设计师1 1 1 1注册服务器83.设置服务器名称，在“位置”中输入绿岛风Windchill 登陆地址 :8000/Windchill 4.点击“检查”按钮3 3 3 34 4 4 4注册服务器登陆激活服务器完成设计师注册服务器91.在上一步点击“检查”按钮后，系统会弹出登陆框，输入Windchill系统的账 号和密码 2.点击“确定”按钮 3.成功登陆Windchill系统后，服务器注册窗口会显示出用户有权限查看的产 品库及工作区，点击页面上的“确定”按钮，完成服务器注册1 1 1 13 3 3 32 2 2 2注册服务器登陆激活服务器完成设计师登录服务器4 4 4 4101.选中刚刚注册的服务器，右键单击，并选择菜单中的“设置为主服 务器” 2.服务器及工作区被激活（图标左上角有蓝色星，表示处于激活状 态）。
点击“关闭”按钮2 2 2 2注册服务器登陆激活服务器完成设计师激活服务器1 1 1 1113.注册成功后，Creo左侧导航条中显示出“Windchill文件柜”及“工 作区”菜单4.单击“工作区”，可导航至当前处于激活状态的工作区3 3 3 3注册服务器登陆激活服务器完成设计师激活服务器125.点击左侧导航条中的“Windchill文件柜”，可以在Creo页面中间一栏里看到 Windchill系统页面，可以通过此区域对Windchill系统中的数据进行操作，就 像直接通过网页访问Windchill系统一样注册服务器登陆激活服务器完成设计师完成注册服务器13*Windchill与Creo集成异常处理14无法注册服务器u问题截图及描述p处理建议-清理Windchill缓存Ø 输入Windchill网址，点击“检查”按钮后，弹 出服务器不可用、或Creo自动退出Ø 无法连接Windchill时，均可用右侧所描述的 步骤处理Ø 首先，关闭CreoWindchill不支持与野火 版Pro/E集成）Ø 打开IE浏览器，确认Windchill主页可访问Ø 登录系统后，点击“产品库”，确认自己有权 限查看所属产品。
Ø 进入所属产品下，任意创建一个工作区Ø WIN7电脑进入 C:\Users\\AppData\Roaming\PTC\ProENGINEER \Wildfire\.wf目录下，确认该目录下可写入 文件，然后删除该目录下所有文件Ø XP电脑进入C:\Users\\Application Data\Roaming\PTC\ProENGINEER\Wildfi re\.wfØ 重新注册服务器错误图示1-服务器不可用15其它异常p处理建议-清理Windchill缓存Ø 首先，关闭Creo （Windchill不支持与野 火版Pro/E集成）Ø 打开IE浏览器，确认Windchill主页可访问Ø 登录系统后，点击“产品库”，确认自己有权 限查看所属产品Ø 进入所属产品下，任意创建一个工作区Ø WIN7电脑进入 C:\Users\\AppData\Roaming\PTC\ProENGINEER \Wildfire\.wf目录下，确认该目录下可写入 文件，然后删除该目录下所有文件Ø XP电脑进入C:\Users\\Application Data\Roaming\PTC\ProENGINEER\Wildfi re\.wfØ 启动Creo，重新注册服务器。
错误图示2-在Creo界面使用多账号注册登录报错错误图示3-Windchill主页无法显示文件夹16如何查看Windchill缓存存放位置Ø 启动Creo，在“文件”菜单下，展开“管理会话 ”窗口，单击“服务器管理”Ø 在服务器管理窗口，点击缓存，即可查看 Windchill缓存位置17*工作区常用操作18工作区介绍Ø 工作区就是Windchill服务器上的私人空间Ø 方便Creo客户端与Windchill 服务器之间的数据交流Ø 工作区无数量、容量限制，工作区内存放数据删除无法恢复Creo 客户端Windchill 服务器19与工作区相关的操作© 2011 PTCn 打开n 保存n 保存并上载n 检入n 检出使用文件备份功能， 可将Creo会话中的模 型保存至本地磁盘20不同操作对工作区的影响© 2011 PTC21设置工作区首选项Ø 可以通过设置工作区首选项，来控制在此工作区中创建的模型检入Windchill系统 后的存储位置在此处设置好后，就不用在每次检入模型时修改上传位置了，比 较方便建议在上载模型前先做一下这个设置点击“工作区”1 1 1 1在此处选择“编辑首 选项”2 2 2 222点击“确定”按钮，完成 设置4 4 4 4设置工作区首选项点击浏览按钮，设置CAD 文档及部件检入Windchill 系统的存储位置。
3 3 3 323工作区中常用图标的含义图标描述添加到工作区从工作区移除检入检出撤销检出被其他用户检出被你检出被你在另外一个工作区中检出另外一个小版本被其他用户检出另外一个小版本被你检出文件已被锁定24*检入模型基本步骤25绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图检入模型流程四四四四设计师在完成模型设计后，需 要将本地设计的模型及绘图共 享到Windchill服务器下面以 零件图为例，介绍检入模型及 绘图的一般步骤组件的检入 与之类似26绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图点击图标，新建模型1 1 1 1选择类型，“零件”或 “装配”2 2 2 2“名称”处输入图号，（“.”用 “-”代替），”公用名称”处输 入模型名称，勾选“使用缺 省模版”，点击“确定”按钮3 3 3 3四四四四检入模型流程27绘制模型设置模型参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图绘制模型4 4 4 4四四四四检入模型流程28绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图模型绘制完成后，点击“工具”菜单 下的“参数”，设置必要的模型参数 ，并勾选“指定”1 1 1 1根据实际情况，设 置部件的参数2 2 2 2四四四四检入模型流程29绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图设计过程中可以随时 存盘3 3 3 3存盘后点击“工作区” ，可以看到模型已 保存到本地工作区 中4 4 4 4四四四四检入模型流程30绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图1 1 1 1新建模型对应的工 程图，输入工程图 名称，一般与模型 相同即可四四四四检入模型流程2 2 2 2选择“格式为空”，点 击“浏览”按钮，选择 出图格式31绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图工程图绘制完成后，可点击“保 存”按钮，进行存盘3 3 3 3四四四四检入模型流程32绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图进入工作区，可以看到已保 存的模型及绘图1 1 1 1四四四四检入模型流程33绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图四四四四检入模型流程勾选需要检入的项，点击“上 载”按钮2 2 2 234绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图上载成功后，点击“检入对象” 图标3 3 3 3四四四四检入模型流程35绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图检查要检入的数据是否齐 全。
如果缺少，可以使用 表格上方的收集图标，添 加下方选中数据的相关数 据，一起执行检入5 5 5 5检查数据的存储位置（表 格后面“位置”列），如果 不符合要求，可以使用此 图标，统一设置检入数据 的存储位置4 4 4 4点击“下一页”6 6 6 6四四四四检入模型流程36绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图确认检入选项，一般要确保“自 动将部件关联至CAD文档”和“自 动解析不完整对象”两个选项是 选中的从工作区移除选项”选 项可根据情况选择7 7 7 7点击“完成”按钮， 完成数据检入8 8 8 8四四四四检入模型流程37绘制模型设置必要参数绘制工程图完成设计师三三三三二二二二一一一一检入模型及工 程图检入成功后，在产品 文件夹下，可看到捡 入后的模型及绘图9 9 9 9四四四四检入模型流程38*装配零部件39装配零部件或标准件方法一方法二装配零部 件或标准件在Creo中打开本机模 型，点击“将元件添加 到组件”按钮1 1 1 140方法一方法二装配零部 件或标准件点击”文件柜”，右侧将显示出“产品”、“存储库”、“工作区” ；如装配标准件，就在右侧双击存储库，在标准件库中 找到要装配的标准件；如果装配普通零部件，就在“产品” 找；也可以在其他工作区中找到要装配的零部件。
2 2 2 2装配零部件或标准件41方法一方法二装配零部 件或标准件找到要装配的零部件 或标准件，选中，点 击“打开”3 3 3 3装配零部件或标准件42方法一方法二装配零部 件或标准件根据需要，装配元件到组件中4 4 4 4装配零部件或标准件43方法一方法二装配零部 件或标准件通过搜索功能，检索 出要装配的零部件（ 或标准件）1 1 1 1装配零部件或标准件44方法一方法二装配零部 件或标准件在搜索到的部件上，点击鼠标 右键，执行右键菜单下的“添加 到工作区”2 2 2 2装配零部件或标准件45方法一方法二装配零部 件或标准件在装配模型页面，点 击“组装”按钮3 3 3 3装配零部件或标准件46方法一方法二装配零部 件或标准件在弹出页面上，点击左侧 的工作区，选择刚刚添加 到工作区中的零部件，点 击“打开”4 4 4 4装配零部件或标准件47方法一方法二装配零部 件或标准件完成部件装配5 5 5 5装配零部件或标准件48*修改已检入的模型49添加待修改模 型到工作区完成设计师一一一一检出待修改模 型（绘图）修改模型（绘 图）检入模型（绘 图）二二二二三三三三四四四四进入Windchill文件柜， 找到要修改的模型，点 击“打。
