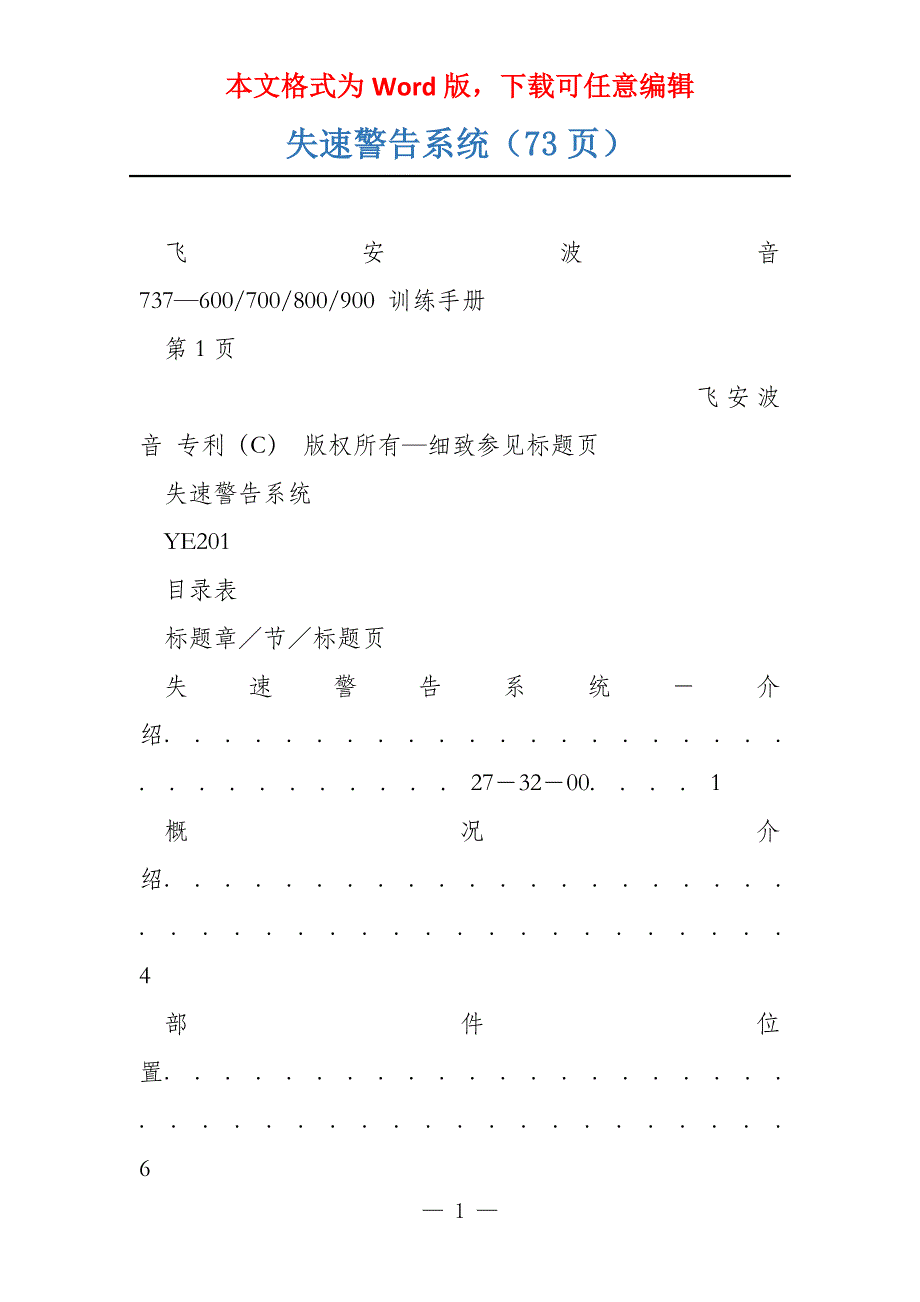

本文格式为Word版，下载可任意编辑失速警告系统（73页） 飞安波音 737—600/700/800/900 训练手册 第1页 飞安波音 专利（C） 版权所有—细致参见标题页 失速警告系统 YE201 目录表 标题章／节／标题页 失速警告系统－介绍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27－32－00. . . . 1 概况介绍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 部件位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 SMYD－失速管理偏航阻尼器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 失速管理偏航阻尼器－介绍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 SMYD－概况介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 SMYD－电源接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 SMYD－模拟接口－SMYD1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 SMYD－模拟接口－SMYD2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 SMYD－数字接口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 SMYD－功能介绍 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 驾驶杆抖杆器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 失速警告测试面板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 升降舵感觉变换组件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 功能介绍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 升降舵感觉变换－功能介绍. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48 SMYD－培训信息点－SMYD BITE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 SMYD－培训信息点－SMYD－BITE－当前故障. . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 SMYD－培训信息点－SMYD－BITE－过去故障. . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 SMYD－培训信息点－SMYD－BITE－地面测试. . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 SMYD－培训信息点－SMYD－BITE－其他功能. . . . . . . . . . . . . . . . . . . . . . . . . . . . 62 飞安波音 737—600/700/800/900 训练手册 27— 27—32—00 — PAGE 63— 飞安波音 专利（C） 版权所有—细致参见标题页 YE201 失速警告系统－介绍 目的 当飞机接近失速状态时，失速警告系统抖动驾驶杆。
在失速期间，失速ID增加驾驶杆感觉力 缩略语 AC－交流电 ADIRS－大气数据惯性基准系统 ADIRU－大气数据惯性基准组件 ADR－大气数据基准 AOA－攻角 ARINC－航空无线电公司 asym－不对称的 ATR－奥斯汀杜姆伯尔无线电 BITE－机内测试设备 27—32—00—001 Rev 27—32—00—001 Rev 4 08/17/1999 capt－机长 CB－电路跳开关 CDS－通用显示系统 CMD－指令 com－公用 CPC－座舱压力操纵器 DC－直流 deg－度 DEU－显示电子组件 EFS－升降舵感觉变换 EFSM－升降舵感觉变换组件 eng－发动机 F/O－副驾驶 FCC－飞行操纵计算机 FDAU－飞行数据采集组件 ft－英尺 FMCS－飞行管理计算机系统 FSEU－襟翼缝翼电子组件 gnd－地面 GPWC－近地警告计算机 IR－惯性基准 k－节 L－左 LE－前缘 MCP－方式操纵面板 MMO－最大飞行马赫数 NO.－号 norm－正常 PLI－俯仰限制指示 POS－位置 PSEU－接近电门电子组件 R－右 RA－无线电高度 sec－秒 SMYD－失速管理偏航阻尼器 SS－抖杆器 stau ID－失速识别 sws－失速警告系统 TAI－热防冰 失速警告系统－介绍 TE－后缘 TOGA－起飞／复飞 UCM－非指令运动 v－伏特 Vcas－计算空速 VMO－最大飞行速度 Vsf－转速地板速度 warn－警告 WTRIS－驾驶盘方向舵互连系统 27—32—00—001 Rev 27—32—00—001 Rev 4 08/17/1999 失速警告系统－介绍27—32—00—001 Rev 失速警告系统－介绍 27—32—00—001 Rev 4 10/29/96 概况 当飞机接近失速状态时，失速警告系统抖动驾驶杆。
在失速期间，失速识别系统保证驾驶员不能轻易战胜飞机的自动低头配平，失速警告系统会增加驾驶杆感觉力 失速警告系统包括以下部件 －失速管理偏航阻尼器（SMYD） －驾驶杆抖杆器 －方向舵感觉组件（EFSM） －失速警告测试面板 在失速时，FCC指令安定面给飞机提供低头配平，EFSM和驾驶杆切断电门组件工作，保证驾驶员不能轻易地抱杆而自动中止安定面的配平运动 27—32 27—32—00—002 Rev 4 09/03/1999 －失速警告测试面板 －攻角传感器 －大气数据惯性基准系统（ADIRS） －襟翼位置发射器 －襟翼缝翼电子组件（FSEU） －通用显示系统（CDS） －方式操纵面板（MCP） －接近电门电子组件（PSEU） EFSM和驾驶杆抖杆器从失速警告系统接收离散信号 ADIRS襟翼位置发射器（2FSEU通用显示系统方式操纵面板PSEU（空／地）驾驶杆抖杆器（2）升降舵感觉变换组件图例电气机械液压 ADIRS 襟翼位置发射器（2 FSEU 通用显示系统 方式操纵面板 PSEU（空／地） 驾驶杆抖杆器（2） 升降舵感觉变换组件 图例 电气 机械 液压 失速警告测试面板（P5） 攻角传感器（2） 升降舵感觉和定中机构 SWS－概况介绍 27—32—00—002 Rev 4 09/09/1999 概况 失速警告系统的部件位于以下各舱中： －驾驶舱 －第48段安定面舱 －电子设备舱 驾驶舱 失速警告测试面板位于P5后头顶面板上。
驾驶杆抖杆器位于驾驶杆的前侧 电子设备。
