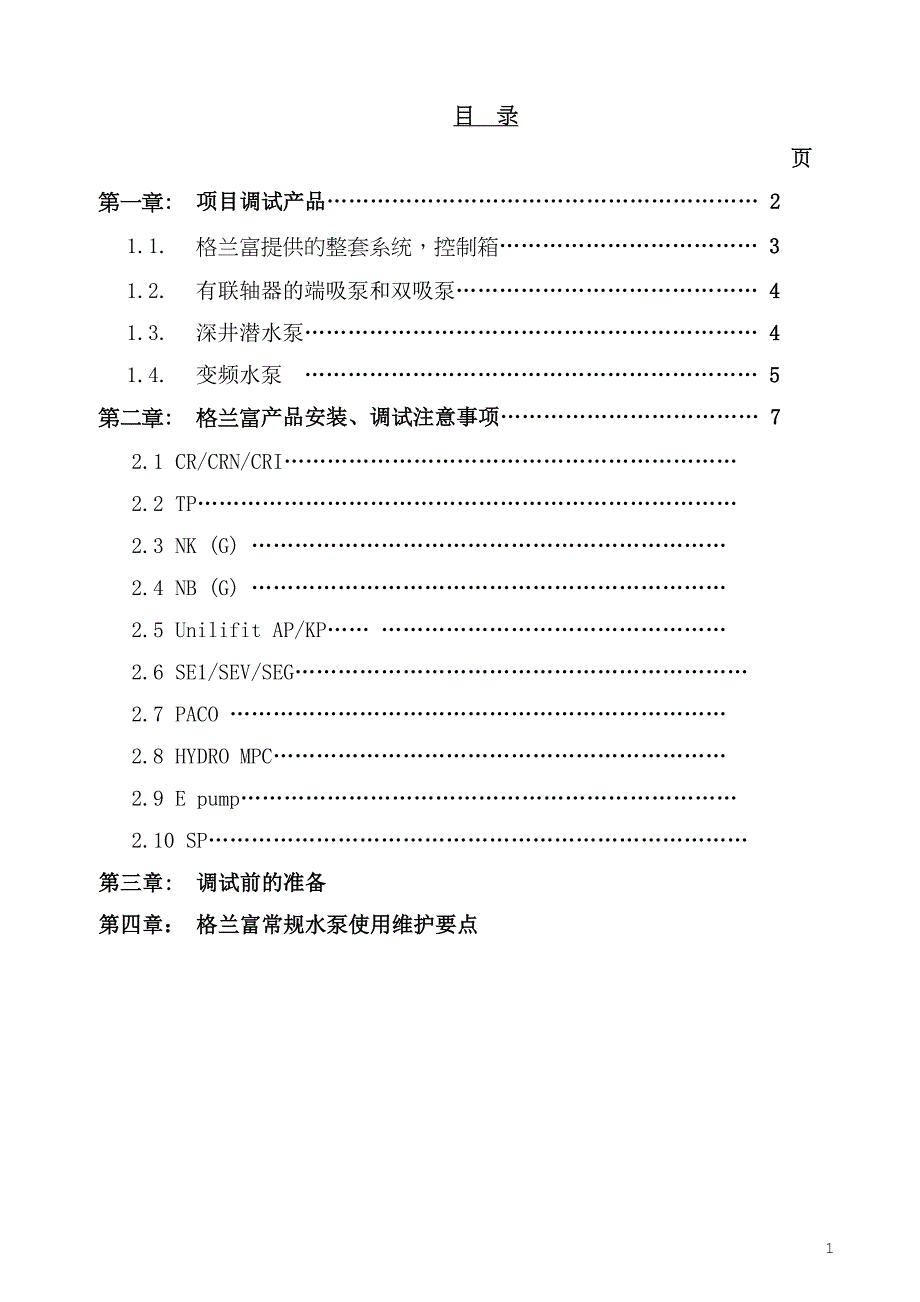

目 录 页第一章: 项目调试产品…………………………………………………… 21.1. 格兰富提供的整套系统,控制箱……………………………… 31.2. 有联轴器的端吸泵和双吸泵…………………………………… 41.3. 深井潜水泵……………………………………………………… 41.4. 变频水泵 ……………………………………………………… 5第二章: 格兰富产品安装、调试注意事项……………………………… 72.1 CR/CRN/CRI………………………………………………………2.2 TP………………………………………………………………… 2.3 NK (G) ………………………………………………………… 2.4 NB (G) ………………………………………………………… 2.5 Unilifit AP/KP…… …………………………………………2.6 SE1/SEV/SEG………………………………………………………2.7 PACO ……………………………………………………………2.8 HYDRO MPC……………………………………………………… 2.9 E pump……………………………………………………………2.10 SP…………………………………………………………………第三章: 调试前的准备第四章: 格兰富常规水泵使用维护要点第一章格兰富产品安装、调试注意事项格兰富CR/CRN/CRI水泵服务指导水泵的安装注意事项:前提:水泵的进出口必须安装压力表,否则将视为系统不完善。
很多故障将无法判断所以希望能严格遵守此要求推荐安装方式: · 安装时泵座上的箭头表示流体流经水泵时的方向;· 泵可以垂直或者水平安装,要确保有足够的空气可以到达马达的冷却风扇但是,马达绝对不可以倒放在水平面上;· 在水泵的两侧装上伸缩器,泵的两端都要装上截止阀和压力表;· 安装管道时,应避免管道产生气堵,特别是在水泵的吸入管道上,见图示;· 安装时如果有下列情况,必须在水泵附近安装一个真空阀:排出管总是从泵开始向下倾斜;存在虹吸管影响的危险;有必要防止不干净的液体回流;· 请在对水泵和管路进行连接之前,确认已经对管路进行了必要的清洗切记不能用水泵来冲洗管道,不能在水泵安装好进出管路后,再进行管路焊接等,主要是避免可疑物或焊渣等进入水泵内;· 安装完后,如果不使用,用挡物盖住水泵,避免水和其他异物进入风扇及接线盒内;· 如果水泵室外安装,强烈建议水泵电机安装防雨蓬;· 如果水泵为变频控制,强烈建议对1.5KW 以下的电机加装LC滤波器,对于其它功率的电机,也建议加装滤波器 在水泵未充满液体和彻底排空气之前,不要启动水泵水泵的调试(含注意事项):前提:确定水电已经到位!· 关闭排出口的截止阀,完全打开吸入口的截止阀;· 取出泵顶端的灌液塞,给水泵缓慢地灌液,灌好后重新安装回灌液塞并拧紧;· 打开排气阀给水泵排气,同时稍微打开排出口的截止阀;· 启动水泵并检查转向,马达的风扇上标有水泵的正确转向;· 继续排气,同时把排出口侧的截止阀开的更大一些;· 当排气阀流出的液体稳定后,关闭排气阀,并打排出口侧的截止阀;· 调整水泵工作曲线在额定扬程和流量(参考水泵铭牌);· 确认水泵运行电流和电压,保护设置最大不能超过电机额定电流;· 详细记录并归档保存。
严禁闭阀运行,最小流量至少应为最大流量的 10% 泵的铭牌上标有泵的流量和扬程水泵常见故障及排除:序号常见故障排除方案1电机反转更换任意2相电源线的相序2水泵有噪音a) 气蚀噪音(调整出口阀门,水泵噪音会减少),出口压力表是否有抖动?如有,要排气b) 机械噪音(调整阀门,无效果)停机,盘动水泵连轴器是否有死点3电机有噪音a) 变频噪音(电机工频启动,确定电机是否正常)b) 电机噪音(质量问题,或存放时间过长,现场条件)4机封漏水a) 气蚀,检查水泵出口压力,最小进口压力;b) 质量问题(运输损坏,制造问题)c) 杂质磨损,更换过滤器d) 无水干转,水泵入口高度,是否存在抢水现象5水泵流量不稳定a) 入口压力太低,气蚀,检查入口条件b) 吸入口堵塞,安装真空表,检查吸入口c) 泵吸入空气,检查入口条件6水泵发烫a) 闷打(无水流出)出口压力高b) 干转或流量太小7电机发烫a) 过载(测三相电流,出口阀门控制)b) 接线错误(看铭牌要求)c) 电源缺陷(电机端测三相电压)d) 环境问题,海拔高水泵的保养· 水泵机封和泵体的轴承都是免维护的;· 冰冻期内停用的水泵,要将泵内的液体排空,以免水泵冻裂;· 对于没有配加油嘴的水泵电机,其轴承是免维护的,正常情况下运行2万小时要进行更换;· 配有加油嘴的电机,根据电机生产日期(2000小时)内要求加高温锂基润滑脂,正常运行每2500个小时更换润滑脂;· 对于长时间停止运转的电机,要每隔不超过6个月对电机进行开机试运行,检查电机工作状况;· 每天对水泵的运行参数进行记录,及时发现问题,尽早解决。
详细内容,请参考水泵的安装使用说明书格兰富TP水泵服务指导水泵的安装注意事项:· 在安装水泵前确保管路已经清洗干净,禁止用水泵清洗管路· 确认水泵的进出口方向· 水泵的进出口安装压力表以方便观察水泵的进出口压力· 水泵的上方需要保留足够的空间以方便检修,电机功率为4KW及以下的水泵上方至少,保留300mm高度的空间,电机功率5.5KW及以上的至少保留1m的空间· 安装前要仔细阅读安装操作说明书,并严格按照相关要求进行操作· 如果电机功率在11千瓦以下可以安装在水平或者垂直的管道系统中· 如果电机功率等于或者大于11千瓦只能安装在水平的管道系统中,而且电机应该垂直放置· 水泵不得低于水平面安装· 对电机功率等于或者高于11千瓦的水泵,建议将水泵安装到一个混凝土基座上,同时安装减振器· 安装管道时,必须保证水泵外壳不受管道系统外力影响 安装管道要避免出现气锁现象,特别是水泵进水侧· 如果水泵存在有闭阀工作的可能性建议在放流管道上连接一个旁通道/排水管,以确保水泵有一个最小流量(水泵最大效率工作时流量的10%)在水泵未充满液体和彻底排空气之前,不要启动水泵水泵的调试(含注意事项): · 确认水电已经到位。
· 泵启动前必须冲洗管路,防止异物进入泵体,损坏机封及旋转过流部件· 将水泵进水阀全开,关闭或者打开1/3出水阀· 对水泵进行灌水排气至确认泵内已经充满水· 盘动水泵是否灵活· 点动水泵,确认水泵转向是否正确· 启动运行水泵,并再次进行排气· 慢慢开启水泵出水阀门,并将水泵工作点调整至其合理曲线内(参考水泵铭牌上的流量和扬程数据)· 检查电流,电压,噪音,振动情况,确认水泵运行电流和电压,保护设置最大不能超过电机额定电流· 水泵如连接变频器工作时,应注意:1. 建议在电机与变频器之间串联一个dU/dt滤波器来减小噪音如果噪音特别大,建议在电机与变频器间串联一个正弦滤波器2. 电机与变频器之间的电缆长度影响电机的负荷,安装的电缆要满足变频器供应厂家的安装技术要求3. 为保护电机不受变频器产生的峰值电压的影响而破坏电机的绝缘,可以在电机和变频器之间加装LC滤波器· 记录数据填写报告水泵常见故障及排除:取下端子盒盖和拆卸水泵之前,必须确保电源已关闭,并且不会意外接通 故障 原因 1. 电机启动时不能运行 a) 断电; b) 保险丝熔断; c) 电机启动器过载断开; d) 电机启动器里的主触点未接触或者线圈出现故障; e) 控制电路保险丝损坏; f) 电机损坏。
2. 接通电源时电机启动器过载断开 a) 断电; b) 电机启动器过载触点出现故障; c) 电缆连接松开或者出现故障; d) 电机绕组损坏; e) 水泵发生机械性堵塞; f) 过载设置太低 3. 电机启动器过载偶尔断开 a) 过载设置太低; b) 供给电压周期性过低或者过高; c) 通过水泵的压差太低 4. 电机启动器未断开但是水泵不能运行 a) 检查电力供应情况; b) 检查保险丝; c) 检查电机启动器主要触点或线圈 d) 检查控制电路 5. 水泵的出水量不稳定 a) 水泵进口压力太低; b) 吸水管和水泵被杂物部分堵塞; c) 水泵吸入空气 6. 水泵运行但是不出水 a) 吸水管和水泵被杂物部分地堵塞; b) 底阀或者止回阀门卡在关闭的位置; c) 吸水管渗漏; d) 吸水管或者水泵里有空气; e) 电机的转动方向错误 7. 水泵断开时向后运行★ a) 吸水管渗漏; b) 底阀或者止回阀门损坏; c) 底阀或者止回阀门卡在全开或者半开的位置; 8. 轴封泄漏 a) 水泵轴的位置不正确; b) 轴封损坏 9. 噪音 a) 水泵出现气穴现象; b) 水泵不能自由转动(摩擦阻力) 因为水泵轴的位置错误; c) 变频器操作: - 参见第5.1节 变频器操作。
d) 装置出现共振 e) 水泵中出现异物 10. 水泵持续运行 (仅适用于具有自动启动和停机功能的水泵) a) 相对于所需水量,停机压力太高; b) 水消耗比预期的要大; c) 出水管渗漏; d) 水泵的转动方向错误; e) 管道、阀门或者过滤器被杂物堵塞; f) 水泵控制器(如果采用)损坏 11. 运行周期过长 (仅适用于具有自动启动和停机功能的水泵) a) 相对于所需水量,停机压力太高; b) 管道、阀门或者过滤器被杂物堵塞; c) 水泵部分被杂物堵塞或生垢; d) 水消耗比预期的要大; e) 出水管渗漏 水泵的日常维护和保养:· 水泵是无需维护的,但需定期对电机进行检查功率在11千瓦以下的电机由于采用的是免维护轴承,因此不需要润滑油如果功率为11千瓦或者以上的电机的轴承必须根据电机铭牌上的说明加润滑脂电机应采用高温锂基润滑脂进行润滑,定期对水泵运行环境进行检查· 安装与维护时,应切断水泵电源· 如果长期不使用水泵时,关闭水泵进出口端水管阀门,切断水泵电源,排空泵内液体· 如果在日常使用中或者维护中发现无法解决的问题或者严重故障,请联系当地格兰富授权的经销商或服务商详细内容,请参考水泵的安装使用说明书格兰富NK(G)水泵服务指导水泵的安装注意事项:规范的安装方式综述:1. 如果泵到达后不立即安装和使用,则应存放在清洁干燥的地方,应采取各种防护措施,诸如防潮、防尘、防污及防外物进入等。
常见问题下:· 水泵进出封口被损坏,导致施工垃圾进入泵体,一旦运行,可损坏叶轮,机械密封,电机无法启动,堵转· 电机受潮,造成绝缘下降2. 根据地基条件建筑一个坚固的基础,基础应为保持同轴度提供足够坚实的支撑3. 软接头应在水泵进出口端;靠近水泵处的吸排液管都应有独立的支架,并不影响水泵启动时的冲击(对于应用减震块,软接头安装在立管上的案例:减震块长、宽应大于水泵和进出口管路支撑。
