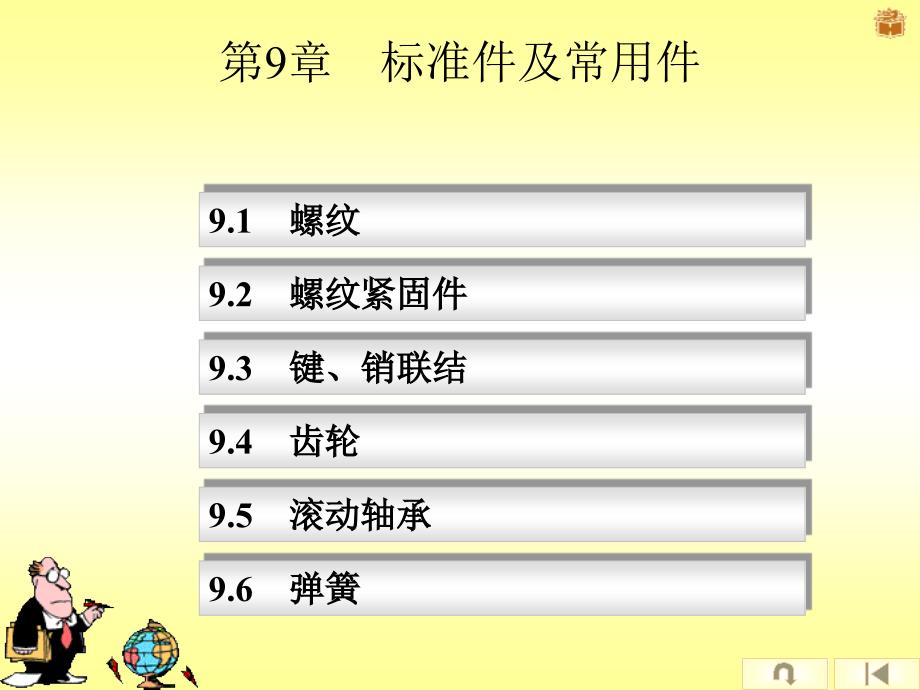

第9章 标准件及常用件,9.1 螺纹,9.2 螺纹紧固件,9.3 键、销联结,9.6 弹簧,9.4 齿轮,9.5 滚动轴承,9.2 螺纹紧固件,一、常用螺纹紧固件,二、常用螺纹紧固件的标记和画法,常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈等由于这类零件都是标准件，通常只需用简化画法画出它们的装配图，同时给出它们的规定标记 标记方法按 “GB” 有关规定常用螺纹紧固件的标记与图例,⒈ 六角螺母,规定标记：,螺母 GB/T 6170 M12,简化画法：,,,例：,⒉ 六角头螺栓,规定标记：,螺栓 GB/T 5782 M12×80,,简化画法：,例：,⒊ 垫圈,规定标记：,垫圈 GB/T 97.1 12,简化画法：,,例：,垫圈的画法,4. 螺柱,规定标记：,螺柱 GB/T 899 M12×80,5. 螺钉,规定标记：,例：螺钉 GB/T 65 M12×50,简化画法：,螺钉头的画法,三、常用螺纹紧固件的连接画法 1、螺栓连接 （1） 螺栓连接的装配过程,,,,,（2）螺栓的连接画法,L计=δ1+ δ2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d, 螺栓、垫圈、螺母按不剖画, 螺栓的有效长度按下式计算,计算后查表取标准值, 两块板的剖面线方向相反, 被连接件的孔径=1.1d,画图步骤：,先画俯视图较方便,,,,,,,,（3）螺栓连接常见错误:,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,两相邻零件的剖面线方向应相反。
