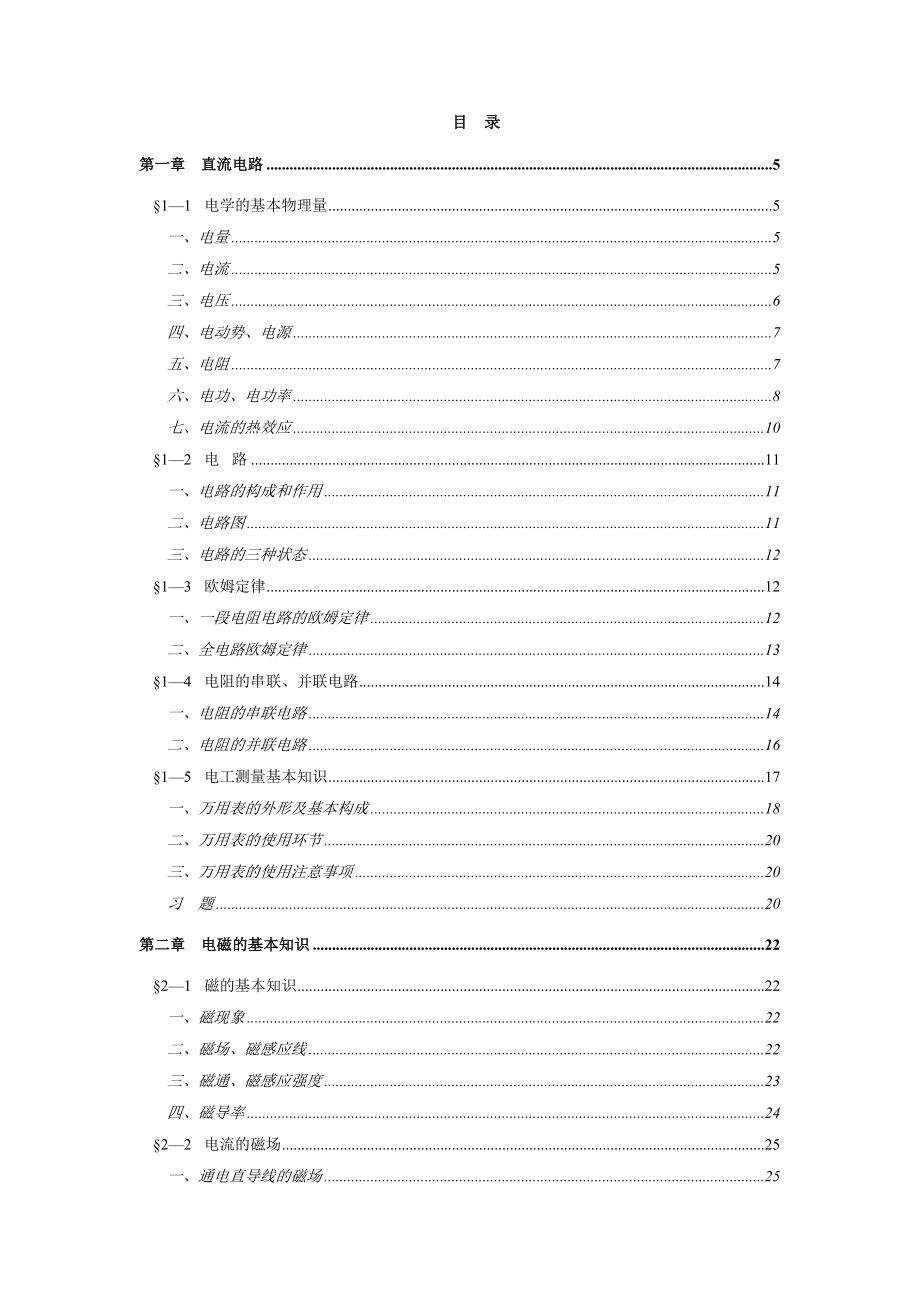

目 录第一章 直流电路 5§1—1 电学的基本物理量 5一、电量 5二、电流 5三、电压 6四、电动势、电源 7五、电阻 7六、电功、电功率 8七、电流的热效应 10§1—2 电 路 11一、电路的构成和作用 11二、电路图 11三、电路的三种状态 12§1—3 欧姆定律 12一、一段电阻电路的欧姆定律 12二、全电路欧姆定律 13§1—4 电阻的串联、并联电路 14一、电阻的串联电路 14二、电阻的并联电路 16§1—5 电工测量基本知识 17一、万用表的外形及基本构成 18二、万用表的使用环节 20三、万用表的使用注意事项 20习 题 20第二章 电磁的基本知识 22§2—1 磁的基本知识 22一、磁现象 22二、磁场、磁感应线 22三、磁通、磁感应强度 23四、磁导率 24§2—2 电流的磁场 25一、通电直导线的磁场 25二、通电螺线管的磁场 25三、磁场对载流直导线的作用 26四、磁场对通电线圈的作用 27§2—3 电磁感应 27一、电磁感应现象 27二、法拉第定律 29三、楞次定律 29四、电磁感应定律 31§2—4 自感、互感 31一、自感 31二、互感 32习 题 33第三章 正弦交流电路 34§3—1 正弦交流电的产生 35一、正弦交流电的特点种 35二、正弦交流电的产生 35§3—2 正弦交流电的三要素 37一、周期、频率、角频率 37二、瞬时值、最大值、有效值 38三、相位、初相和相位差 39§3—3 正弦交流电的表达法 40一、三角函数式法 41一、纯电阻电路 42二、纯电感电路 42三、纯电容电路 44§3—5 三相交流电路 46一、三相电动势的产生 46二、三相电源绕组的联结 47三、三相交流电路负载的联结 48§3—6 常用电气照明电路 50一、白炽灯照明电路 50二、节能灯照明电路 51三、日光灯照明电路 51习 题 52第四章 变压器与三相异步电动机 54§4—1 变压器的基本构造和工作原理 54一、变压器的基本构造 55二、变压器的工作原理 56三、几种常用变压器 58四、变压器的重要技术数据 59五、变压器的使用要点 60§4—2 三相异步电动机的用途和构造 60一、电动机概述 60二、三相笼式异步电动机的基本构造 61§4—3 三相异步电动机的转动原理 62一、演示实验 62二、定子旋转磁场的产生 62三、旋转磁场对转子的作用 64§4—3 三相异步电动机的使用 65一、启动 65二、反转 66三、制动 66四、三相笼式异步电动机的铭牌数据 67五、三相异步电动机使用要点 68§4—5单相异步电动机 69第五章 简朴机床电路 71§5—1 常用低压电器 72一、开关 72二、接触器 75三、热继电器 76四、熔断器 76§5—2 机床的几种控制线路 78一、点动控制线路 78二、看懂机床控制线路的基本要领 78三、接触器自锁控制线路 79四、接触器联锁的正反转控制线路 81五、C620—1型车床控制线路 83习 题 84第六章 安全用电 85§6—1 触 电 85一、触电事故 85二、触电因素及方式 86§6—2 安全用电措施 87一、常用安全用电措施 87二、电气设备的保护接地和保护接零 88三、安全用电十不准 89§6—3 电气事故及紧急解决 90一、触电急救 90二、对电气设备做好监护 90三、电火警的紧急解决 91四、防雷击的安全措施 91习 题 92第一章 直流电路本章学习要点： 1．熟悉电流、电压、电阻、电功率、电功等常用的物理量；2．理解常用电气元件的电路符号，可以看懂电路图的连接关系； 3．纯熟掌握欧姆定律的两种形式，明确U，J，R，E，r之间的关系； 4．精确辨识简朴电路电阻的串、并联关系，掌握两种连接形式中每个元件上电压、电流与总电压、总电流的关系。
现实生活中，我们常常听到或说起诸多有关电方面的名词、术语，也常常有诸多用电方面的困惑这些名词、术语究竟是如何定义的?它们之间有什么关系?是什么因素导致电压的高下、电流的大小?为什么会发生由用电引起的火灾?为什么家里几种月没人住，还会产生电费?诸多常常听到的，看似简朴，又不容易说清的问题，通过本章的学习都会有明确的答案 §1—1 电学的基本物理量一、电量自然界中的一切物质都是由分子构成的，分子又是由原子构成的，而原子是由带正电荷的原子核和一定数量带负电荷的电子构成的在一般状况下，原子核所带的正电荷数等于核外电子所带的负电荷数，原子对外不显电性但是，用某些措施，可使某种物体上的电子转移到此外一种物体上失去电子的物体带正电荷，得到电子的物体带负电荷物体失去或得到的电子数量越多，则物体所带的正、负电荷的数量也越多物体所带电荷数量的多少用电量来表达电量是一种物理量，它的单位是库仑，用字母C表达1C的电量相称于物体失去或得到6.25×1018个电子所带的电量 二、电流 电荷的定向移动形成电流电流有大小，有方向1．电流的方向1、人们规定正电荷定向移动的方向为电流的方向金属导体中，电流是电子在导体内电场的作用下定向移动的成果，电子流的方向是负电荷的移动方向，与正电荷的移动方向相反，因此金属导体中电流的方向与电子流的方向相反，如图1—1所示。
2．电流的大小电学中用电流强度来衡量电流的大小电流强度就是l秒钟通过导体截面的电量电流强度用字母表达，计算公式如下：式中 ——电流强度，单位安培(A)； ——在t秒时间内，通过导体截面的电量数，单位库仑(C)； ——时间，单位秒(s) 实际使用时，人们把电流强度简称为电流电流的单位是安培，简称安，用字母A表达如果1秒内通过导体截面的电量为1库仑，则该电流的电流强度为1安培，习惯简称电流为1安实际应用中，除单位安培外，尚有千安()、毫安()和微安()它们之间的关系为：三、电压为了弄清晰电荷在导体中定向移动而形成电流的因素，我们对照图1—2a水流的形成来理解这个问题 从图1—2a可以看到外水由一A槽经C管向8槽流去水之因此能在C管中进行定向移动，是由于A槽水位高，B槽水位低所致：A，B两槽之间的水位差即水压，是实现水形成水流的因素与此相似，当图1—2b中的开关S闭合后，电路里就有电流这是由于电源的正极电位高，负极电位低两个极间电位差(电压)使正电荷从正极出发，通过负载R移向负极形成电流因此，电压是自由电荷发生定向移动形成电流的因素在电路中电场力把单位正电荷由高电位a点移向低电位b点所做的功称为两点间的电压，用表达。
因此电压是a与b两点间的电位差，它是衡量电场力做功本领大小的物理量 电压用字母U表达，单位为伏特，电场力将1库仑电荷从a点移到b点所做的功为1焦耳，则ab间的电压值就是1伏特，简称伏，用字母V表达常用的电压单位尚有千伏(kV)，毫伏(mV)等它们之间的关系为： 1 kV=Vl V=mV 电压与电流相似，不仅有大小，并且有方向对于负载来说，电流流人端为正端，电流流出端为负端电压的方向是由正端指向负端，也就是说负载中电压实际方向与电流方向一致在电路图中，用带箭头的细实线表达电压的方向四、电动势、电源 在图1—2a中，为使水在C管中持续不断地流动，必须用水泵把B槽中的水不断地泵入A槽，以维持两槽间的固定水位差，也就是要保证C管两端有一定的水压在图1—2b中，电源与水泵的作用相似，它把正电荷由电源的负极移到正极，以维持正、负极间的电位差，即电路中有一定的电压使正电荷在电路中持续不断地流动电源是运用非电力把正电荷由负极移到正极的，它在电路中将其她形式能转换成电能电动势就是衡量电源能量转换本领的物理量，用字母E表达，它的单位也是伏特，简称伏，用字母V表达 电源的电动势只存在于电源内部。
人们规定电动势的方向在电源内部由负极指向正极在电路中也用带箭头的细实线表达电动势的方向，如图1—2b所示当电源两端不接负载时，电源的开路电压等于电源的电动势，但两者方向相反生活中用测量电源端电压的措施，来判断电源的状态例如测得工作电路中两节5号电池的端电压为2.8 V，则阐明电池电量比较充足五、电阻 一般来说，导体对电流的阻碍作用称为电阻，用字母R表达电阻的单位为欧姆，简称欧，用字母表达如果导体两端的电压为1伏，通过的电流为1安，则该导体的电阻就是1欧常用的电阻单位尚有千欧(k)、兆欧(M)它们之间的关系为： 1 k=1 M=k应当强调指出：电阻是导体中客观存在的，它与导体两端电压变化状况无关，虽然没有电压，导体中仍然有电阻存在实验证明，当温度一定期，导体电阻只与材料及导体的几何尺寸有关对于二根材质均匀、长度为L、截面积为S的导体而言，其电阻大小可用下式表达：式中 ——导体电阻，单位为欧()；——导体长度，单位为米(m)；——导体截面积，单位为平方毫米()；——电阻率，单位为欧·米(·m)式中电阻率是与材料性质有关的物理量电阻率的大小等于长度为1m，截面积为1的导体在一定温度下的电阻值，其单位为欧米(：m)。
例如，铜的电阻率为1.7×·m，就是指长为1m，截面积为1mmz的铜线的电阻是1.7×几种常用材料在20时的电阻率见表1—1从表中可知，铜和铝的电阻率较小，是应用极为广泛的导电材料此前，由于国内铝的矿藏量丰富，价格低廉，常用铝线作输电线由于铜线有更好的电气特性，如强度高、电阻率小，目前铜制线材被更广泛应用电动机、变压器的绕组一般都用铜材表1—1 几种常用材料在20℃时的电阻率材料名称电阻率(·m)银1.6×铜1.7×铝2.9×钨5.3×铁1.0×康铜5.0×锰铜4.4×铝铬铁电阻丝1.2×六、电功、电功率 电流通过用电器时，用电器就将电能转换成其她形式的能，如热能、光能和机械能等我们把电能转换成其她形式的能叫做电流做功，简称电功，用字母W表达电流通过用电器所做的功与用电器的端电压、流过的电流、所用的时间和电阻有如下的关系： 如果公式(1—3)中，电压单位为伏，电流单位为安，电阻单位为欧，时间单位为秒，则电功单位就是焦耳，简称焦，用字母J表达电流在单位时间内通过用电器所做的功称为电功率，用字母P表达其数学体现式为： 将公式(1—3)代入公式1—4后得到： 若在公式(1—4)中，电功单位为焦耳，时间单位为秒，则电功率的单位就是焦耳/秒。
焦耳/秒又叫瓦特，简称瓦，用字母W表达在实际工作中，常用的电功率单位尚有千瓦(kW)、毫瓦(mW)等它们之间的关系为：1kW=W1W=mW从公式1—5中可以得出如下结论：1．当用电器的电阻一定期，电功率与电流平方或电压平方成正比若通过用电器的电流是本来电流的2倍，则电功率就是原功率的4倍；若加在用电器两端电压是原电压的2倍,则电功。
