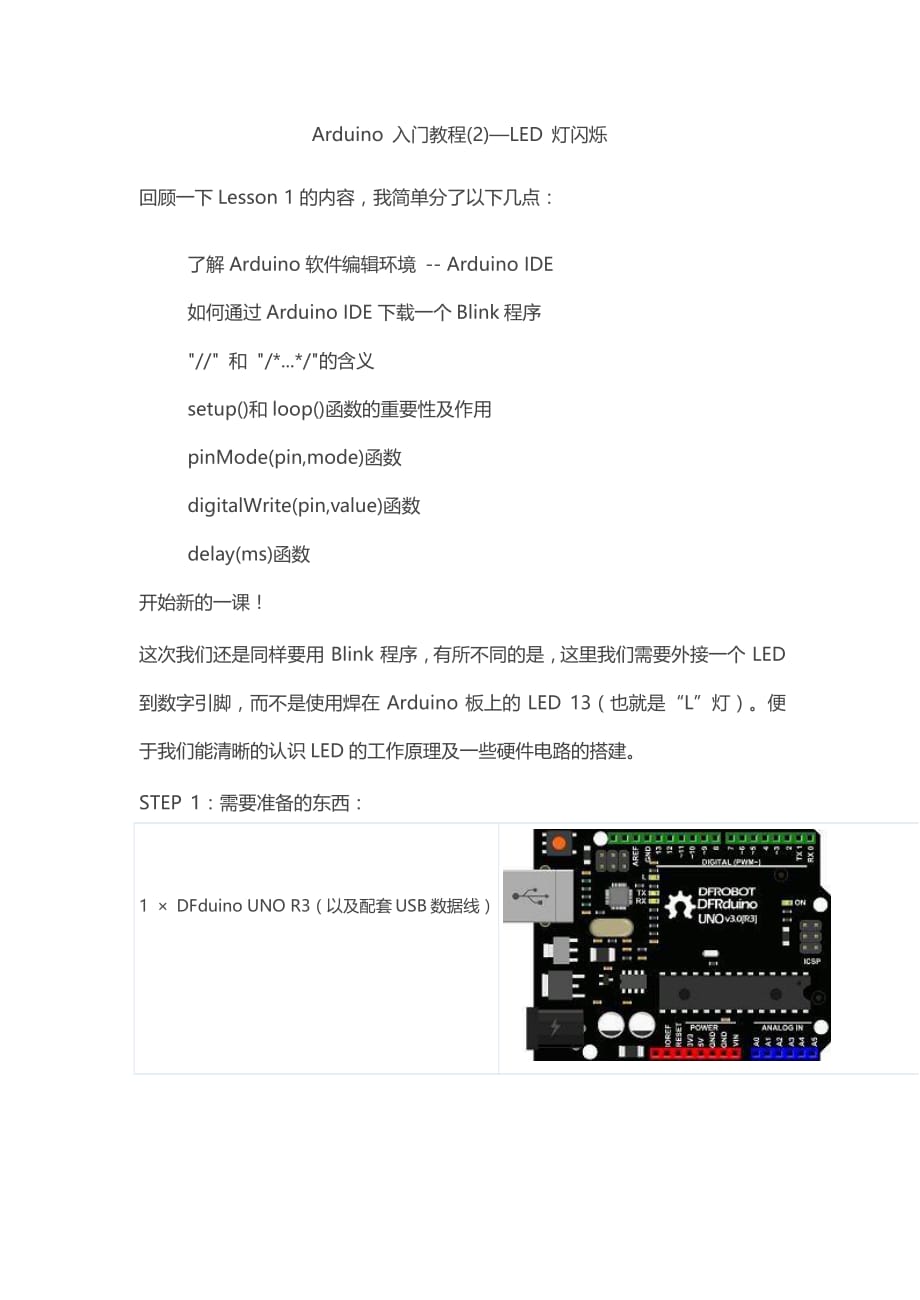

Arduino 入门教程(2)—LED 灯闪烁 回顾一下 Lesson 1 的内容，我简单分了以下几点： 了解 Arduino 软件编辑环境 -- Arduino IDE 如何通过 Arduino IDE 下载一个 Blink 程序 “//“ 和 “/*.*/“的含义 setup()和 loop()函数的重要性及作用 pinMode(pin,mode)函数 digitalWrite(pin,value)函数 delay(ms)函数 开始新的一课！ 这次我们还是同样要用 Blink 程序，有所不同的是，这里我们需要外接一个 LED 到数字引脚，而不是使用焊在 Arduino 板上的 LED 13（也就是“L”灯）便 于我们能清晰的认识 LED 的工作原理及一些硬件电路的搭建 STEP 1：需要准备的东西： 1 × DFduino UNO R3（以及配套 USB 数据线） 1 × Prototype Shield 原型扩展板+面包板 若干 彩色面包线 1 × 5mm LED 灯 1 × 220 欧电阻* STEP 2：硬件连接 首先，从我们的套件中取出 Prototype shield 扩展板和面包板，将面包板背面 的双面胶歇下，粘贴到 Prototype shield 扩展板上。
再取出 UNO，把贴有面包 板 Prototype shield 扩展板插到 UNO 上取出所有元件，按照下图连接 图中的蓝色与红色的线用彩色面包线连接，使用面包板上其他孔也没关系，只要 元件和线的连接顺序与上图保持一致即可 确保 LED 连接是否正确的，LED 长脚为+，短脚为-，完成连接后，给 Arduino 接上 USB 数据线，供电，准备下载程序 STEP 3：输入代码 打开 Arduino IDE，在编辑框中输入样例代码 1-1 所示代码输入代码也是 一 种学习编程的过程， 虽然提供代码的压缩包， 但还是建议初学者自己输入代码， 亲 身体验一下 样例代码 1-1： 1. //项目一 —— LED 闪烁 2. /* 3. 描述：LED 每隔一秒交替亮灭一次 4. */ 5. int ledPin = 10; 6. void setup() { 7. pinMode(ledPin, OUTPUT); 8. } 9. void loop() { 10. digitalWrite(ledPin,HIGH); 11. delay(1000); 12. digitalWrite(ledPin,LOW); 13. delay(1000); 14. } 15. 输入完毕后，点击 IDE 的“校验（Verify）”，查看输入代码是否通过编译。
如 果显示没有错误，单击“下载（UpLoad）”，给 Arduino 下载代码以上每一 步都完成了的话， 你应该可以看到面包板上的红色 LED 每隔一秒交替亮灭一次 现在让我们来回顾一下代码和硬件， 看看它们是如何工作的 代码是我们 Lesson 1 是一模一样的，所以重复说明了那就说下硬件吧！ STEP 4： 硬件回顾 面包板 面包板是一种可重复使用的非焊接的元件，用于制 作电子线路原型或者线路设 计 简单的说， 面包板是一种电子实验元件， 表面是 打孔的塑料， 底部有金属条， 可以实现插上即可导通，无需焊接的作用面包板 该怎么使用？其实很简单，就 是把电子元件和跳线插到板子上的洞洞里， 具体该 怎么插，我们就要从面包板的 内部结构上说了 从上图我们可以看到， 面包板分为上下两个部分， 蓝线指出的纵向每 5 个孔是相 通的 电阻 下一个要说的元件是电阻电阻的单位是 Ω电阻会对电流产生一定的阻力， 引起它两端电压的下降 可以将电阻想象成一个水管， 它比连接它的管子细一点， 当水（电流）流入电阻，因管子变细，水流（电流）虽然从另一端出来，但水流 减小了电阻也是一样的道理，所以电阻可以用来给其他元件减流或减压。
电阻有很多用处，对应名称也不同，上拉电阻，下拉电阻，限流电阻等我们这 里用作限流电阻在这个例子里，数字引脚 10 输出电压为 5V，输入电流为 40mA（毫安）直流电普通的 LED 需要 2V 的电压和 35mA 左右的电流因 此如果想以 LED 的最大亮度点亮它，需要一个电阻将电压从 5V 降到 2V，电流 从 40mA 减到 35mA这个电阻起限流的作用 这里具体对电阻值选取的计算 就不做说明了，只要知道在接 LED 时需要用到一 个 100Ω 左右的电阻就可以 了大一点也没关系，但不能小于 100Ω如果电阻 值选的过大的话，LED 不 会有什么影响，就是会显的比较暗很容易理解，电阻 越大，减流或减压效果 更明显了LED 随电流减小而变暗 LED LED 也是一种二极管，会发光的二极管LED 能发出不同颜色和亮度的光线， 包括光谱中的紫外线和红外线比如我们经常使用的各类遥控器上面的 LED 也是其中一种，与普通的发光二极管长的一样，只是发出的光我们人眼看不到， 我们也称之为红外发射管 LED 如果仔细观察 LED,你会注意到，LED 引脚长度不同，长引脚为+，短引脚 为-那如果正负接反会怎么样呢？下面这张图就说明问题了，接反就不亮了呗。
下图是不是还缺个电阻呀，细心的你发现了吗？ 动手试一试 尝试换不同阻值的电阻，看看 LED 灯的变化 现在你知道了各元件的功能及整 个项目中软硬件是如何工作的， 让我们尝试做其 他好玩儿的东西吧！ 。
