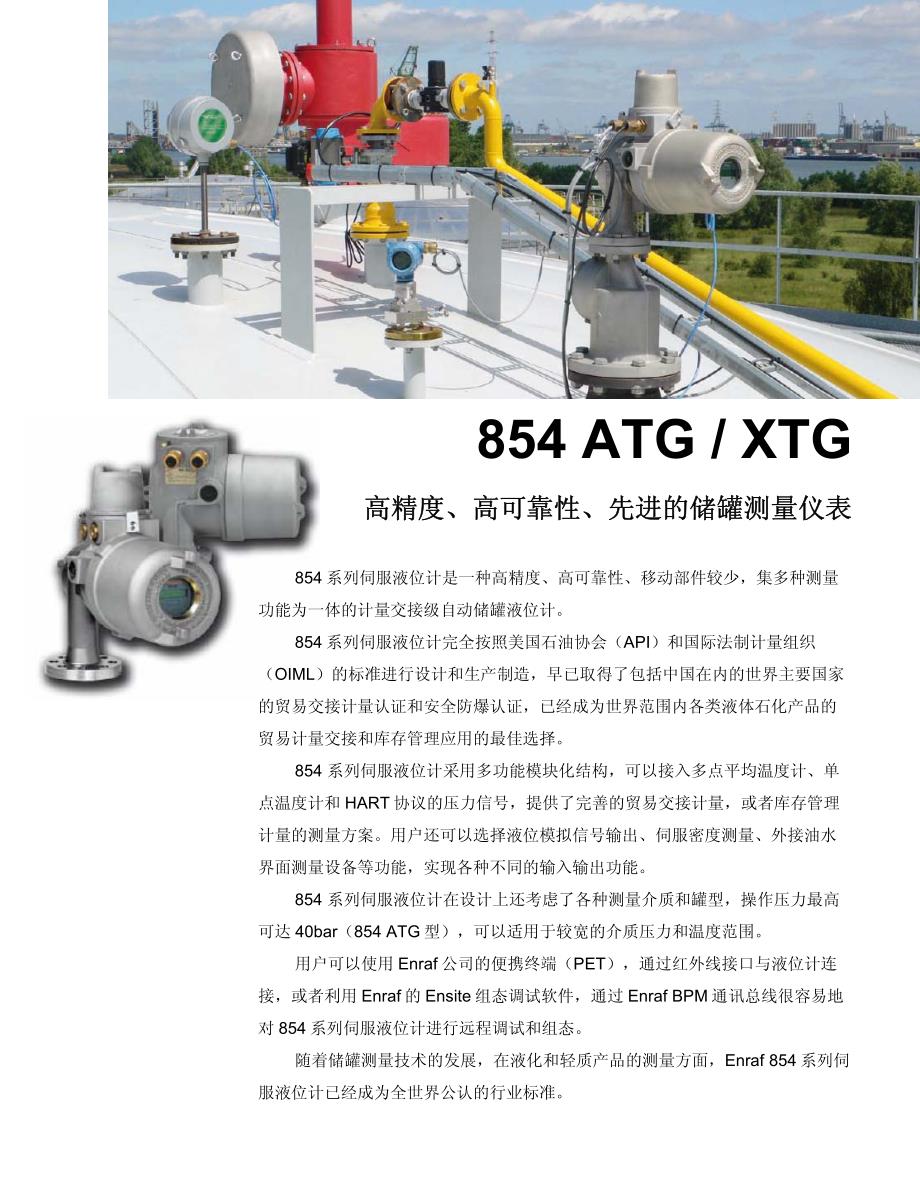

854 ATG / XTG 高精度、高可靠性、先进的储罐测量仪表 854 系列伺服液位计是一种高精度、高可靠性、移动部件较少，集多种测量功能为一体的计量交接级自动储罐液位计 854 系列伺服液位计完全按照美国石油协会（ API）和国际法制计量组织（ OIML）的标准进行设计和生产制造，早已取得了包括中国在内的世界主要国家的贸易交接计量认证和安全防爆认证，已经成为世界范围内各类液体石化产品的贸易计量交接和库存管理应用的最佳选择 854 系列伺服液位计采用多功能模块化结构，可以接入多点平均温度计、单点温度计和 HART 协议的压力信号，提供了完善的贸易交接计量，或者库存管理计量的测量方案用户还可以选择液位模拟信号输出、伺服密度测量、外接油水界面测量设备等功能，实现各种不同的输入输出功能 854 系列伺服液位计在设计上还考虑了各种测量介质和罐型，操作压力最高可达 40bar（ 854 ATG 型），可以适用于较宽的介质压力和温度范围 用户可以使用 Enraf 公司的便携终端（ PET），通过红外线接口与液位计连接，或者利用 Enraf 的 Ensite 组态调试软件，通过 Enraf BPM 通讯总线很容易地对 854 系列伺服液位计进行远程调试和组态。
随着储罐测量技术的发展，在液化和轻质产品的测量方面， Enraf 854 系列伺服液位计已经成为全世界公认的行业标准 测量原理 854 伺服液位计的测量基于： 1）阿基米德原理； 2）高精度力传感器； 3）高精度伺服电机系统和测量磁鼓 测量过程： 1. 854 伺服液位计的测量基于阿基米德原理测量浮子处于被测液体的表面，测量浮子的底部通常沉入液面 1 ~2mm此时，测量浮子受到其本身的重力和液体的浮力（阿基米德浮力原理），在测量钢丝上则表现为测量浮子所受重力和浮力之合力，即测量钢丝上的张力 2. 当液位静止时，测量浮子处于相对静止状态此时，测量钢丝、测量鼓及力传感器以杠杆滑轮原理构成力平衡，工厂给定静止状态下测量钢丝上的张力为 208g，高精度力传感器不断地检测到平衡张力是否为 208g 3. 当液位下降时，测量浮子所受浮力减小，则测量钢丝上的张力增加，力传感器立即检测到这一变化，控制器随即发出命令，伺服电机带动测量鼓逆时针转动，伺服电机以 0.05mm 的步幅放下测量钢丝，测量浮子不断地跟踪液位下降的同时，计数器记录了伺服电机的转动步数，并自动地计算出测量浮子的位移量，即液位的变化量。
4. 当液位上升时，这个过程相反 5. 油水界面的测量，只要将平衡张力改为 120g，测量浮子则会自动地穿过油层到达油水界面，通过测量浮子的位移量，即可算出水位的高度 6. 在测量液位的基础上， 854 伺服液位计可以测量产品液位以下 10 个点的密度，通过平均计算可以获得产品的平均密度和密度分布 高精度力传感器 伺服电机系统 测量浮子 测量磁鼓 技术指标 —— 854 ATG 测量指标 量程 ：标准 27m ：可选 37m， 35m，此时测量钢丝可达 150m 液位测量精度 ： ≤ ± 0.4mm 界面测量精度 ： ≤ ± 2 mm 密度测量精度 ： ≤ ± 3 kg/m3（经过现场标定后 ≤ ± 1 kg/m3） 温度测量精度 ： ± 0.1°C 灵敏度 ： ± 0.1mm 重复性 ： ± 0.1mm 波动积分时间 ：可在 0.5~10 秒之间 3 点可编程 最大浮子运动速度 (最大液面跟踪速度 ) ： 40mm/s 机械指标 安装法兰 ：按照选型代码第 9， 10 位 外形尺寸 ：见底页图示 重量 ：中压型 16kg，化工品型 21kg，高压型 26kg 电缆进口 ： 4 个 3/4”NPT 阴螺纹接口 使用环境 操作压力 ：中压型和化工品型 ≤ 6 bar，高压型 ≤ 40bar（ 4 Mpa / 600psi） 环境温度 ： -40°C ～ +70°C 防护等级 ： IP65 依据 EN60529（ NEMA 4） 安全性 ：隔爆 - II 1/2 G EEx d IIB T6 或者 EEx de IIB T6 或者 EEx d [ia/ib] IIB T6 或者 EEx de [ia/ib] IIB T6 依据 ATEX - Class I, Division 1, Group B, C 和 D, 依据 ANSI / NFPA 70 (FM, USA) - Exd (ia)/(ib) II BT6 依据 NEPSI（中国国家防爆标准） 材料指标 伺服机构腔体部分以及端盖 ：所有型号均为铸铝 测量鼓室 ：中压型为铸铝，化工品和高压型为不锈钢 外壳表面处理 ：铬盐酸钝化处理 测量磁鼓及磁鼓轴 ：不锈钢 测量钢丝 ：见选型代码第 12 位 O 型圈 ：鼓室端盖为硅和氟化乙丙稀，其他部位为晴基丁二烯橡胶 电器性能 电源 ： 110/130/220/240Vac (+10% ～ -20%)，可选 65Vac (+10% ～ -20%) 频率范围和功率 ： 45Hz～ 65Hz， 25Va， Imax＝ 2A 绝缘电压和雷电保护 ： > 1,500V，采用隔离变压器，完全隔离雷电 通讯类型 通讯类型 ：串行 ASCII 码，双向标志调制（ BPM）， 通讯协议 ： Enraf BPM 现场总线， GPU 协议 电缆 ：双绞线， Rmax＝ 200Ω/线， Cmax＝ 1uf 与 PET 通讯 ：红外，串行通讯 可选择项 报警输出 ： 2 个 SPDT 单刀双掷电隔离， Vmax＝ 240V， Imax＝ 3A 密度测量 ：见选型代码第 15 位，同时必须选用带密度测量功能的浮子 液位模拟量输出 ： 4～ 20mA（输出精度：全量程 ±0.1%） 输入板 ： Pt100 单点温度信号、 VITO 平均温度计信号（来自 VITO 智能温度选择器）、 HART 协议的压力信号和 HART 协议的水位信号（来自外部的水位探头） 其他数据通讯类型 ： RS-232C/RS-485，罐旁指示器 技术指标 —— 854 XTG 测量指标 量程 ：标准 27m ：可选 37m， 35m，此时测量钢丝可达 150m 液位测量精度 ： ≤ ± 1mm 界面测量精度 ： ≤ ± 2 mm 密度测量精度 ： ≤ ± 3 kg/m3（经过现场标定后达到 1 kg/m3） 温度测量精度 ： ± 0.1°C 灵敏度 ： ± 0.1mm 重复性 ： ± 0.1mm 波动积分时间 ：可在 0.5~10 秒之间 3 点可编程 最大浮子运动速度 (最大液面跟踪速度 ) ： 40mm/s 机械指标 安装法兰 ： 2” 150lbs 平面法兰 ：与 ND50,PN20 平面法兰兼容 外形尺寸 ：见底页图示 重量 ： 16kg 电缆进口 ： 4 个 3/4”NPT 阴螺纹接口 使用环境 操作压力 ： ≤ 6 bar （ 0.6Mpa） 环境温度 ： -40°C ～ +65°C 防护等级 ： IP65 依据 EN60529（ NEMA 4） 安全性 ：隔爆 - II 1/2 G EEx d IIB T6 或者 EEx d [ia/ib] IIB T6 - Class I, Division 1, Group B, C 和 D, 依据 ANSI / NFPA 70 (FM, USA) - Exd (ia)/(ib) II BT6 依据 NEPSI（中国国家防爆标准） 材料指标 伺服机构腔体部分及端盖 ：铸铝 外壳表面处理 ：铬盐酸钝化处理 测量鼓及鼓轴 ：不锈钢 测量钢丝 ：见选型代码第 12 位 O 型圈 ：鼓室端盖为硅和氟 2 丙稀，其他部位为 NBR70 电器性能 电源 ： 110/130/220 (+10% ～ -20%)，可选 65Vac (+10% ～ -20%) 同样适用于 230V (±15% ) 或者 240V (+10% ～ -20%) 频率范围和功率 ： 50Hz～ 60Hz， 25Va， Imax＝ 2A 通讯类型 类型和协议 ：串行 ASCII 码，双向标志调制（ BPM），标准 Enraf 现场总线， GPU 协议 绝缘电压和雷电保护 ： > 1,500V，采用隔离变压器，完全隔离雷电 共态抑制 ： > 150dB 电缆 ：双绞线， Rmax＝ 200Ω/线， Cmax＝ 1uf 与 PET 通讯 ：红外，串行通讯 可选择项 报警输出 ： 2 个 SPDT，电绝缘， Vmax＝ 240V， Imax＝ 3A 密度测量 ：见选型代码第 15 位，同时必须选用带密度测量功能的浮子 液位模拟量输出 ： 4～ 20mA（输出精度：全量程 ±0.1%） 输入可选板 ：点温 RTD、平均温度计、数字压力变送器和水位探头 其他数据通讯类型 ： RS-232C 和 RS-485，罐旁指示器 电缆入口 ：可以提供变径接头，用来适合其他尺寸的防爆接头 选型样本 —— 854 ATG 选型样本 —— 854 XTG 注意：由于技术进步和产品升级的需要， Honeywell Enraf 公司可能不断更新产品型号代码，所以为确保选型无误，您可以与 Honeywell Enraf 公司进行联系。
选型样本 —— 测量浮子 和 常用安装附件 测量浮子 标准测量浮子 —— 测量液位和界面 型号代码U815C/223/CT/110 浮子材质：碳填充 PTFE， 重量： 223 g， 直径： 110 mm 0815.345U815C/223/CT/90 浮子材质：碳填充 PTFE， 重量： 223 g， 直径： 90 mm 0815.344U815C/223/CT/45 浮子材质：碳填充 PTFE， 重量： 223 g， 直径： 45 mm 0815.343U815C/223/S/140 浮子材质： AISI 316，重量： 223 g，最大压力： 2 barg，直径： 140 mm 0815.175U815C/223/S/110 浮子材质： AISI 316，重量： 223 g，最大压力： 2 barg，直径： 110 mm 0815.173U815C/223/S/90 浮子材质： AISI 316，重量： 223 g，最大压力： 2 barg，直径： 90 mm 0815.171多功能测量浮子 —— 测量液位、界面和伺服密度 型号代码U815C/260/S/90 浮子材质： AISI 316，重量： 260 g，最大压力： 20 barg，直径： 90 mm 0815.350U815C/260/S/45 浮子材质： AISI 316，重量： 260 g，最大压力： 20 barg，直径： 45 mm 0815.355标定接头 标定接头 型号代码铸铝材质（ GAlSi7MgWa） 最大工作压力 0.6 Mpa 2" ～ 6" 150 lbs ff, 铸铝 , Ra 3.2-12.5 µm 0815.0912" ～ 8" 150 lbs ff, 铸铝 , Ra 3.2-6.3 µm 0815.096DN 50, PN 6 ～ DN150, PN 16, DIN 2526 Form B, 铸铝 0815.094DN 50, PN 6 ～ DN200, PN 16, DIN 2526 Form B, 铸铝 0815.099不锈钢材质 （ ASTM A 351 CF8M） 最。
