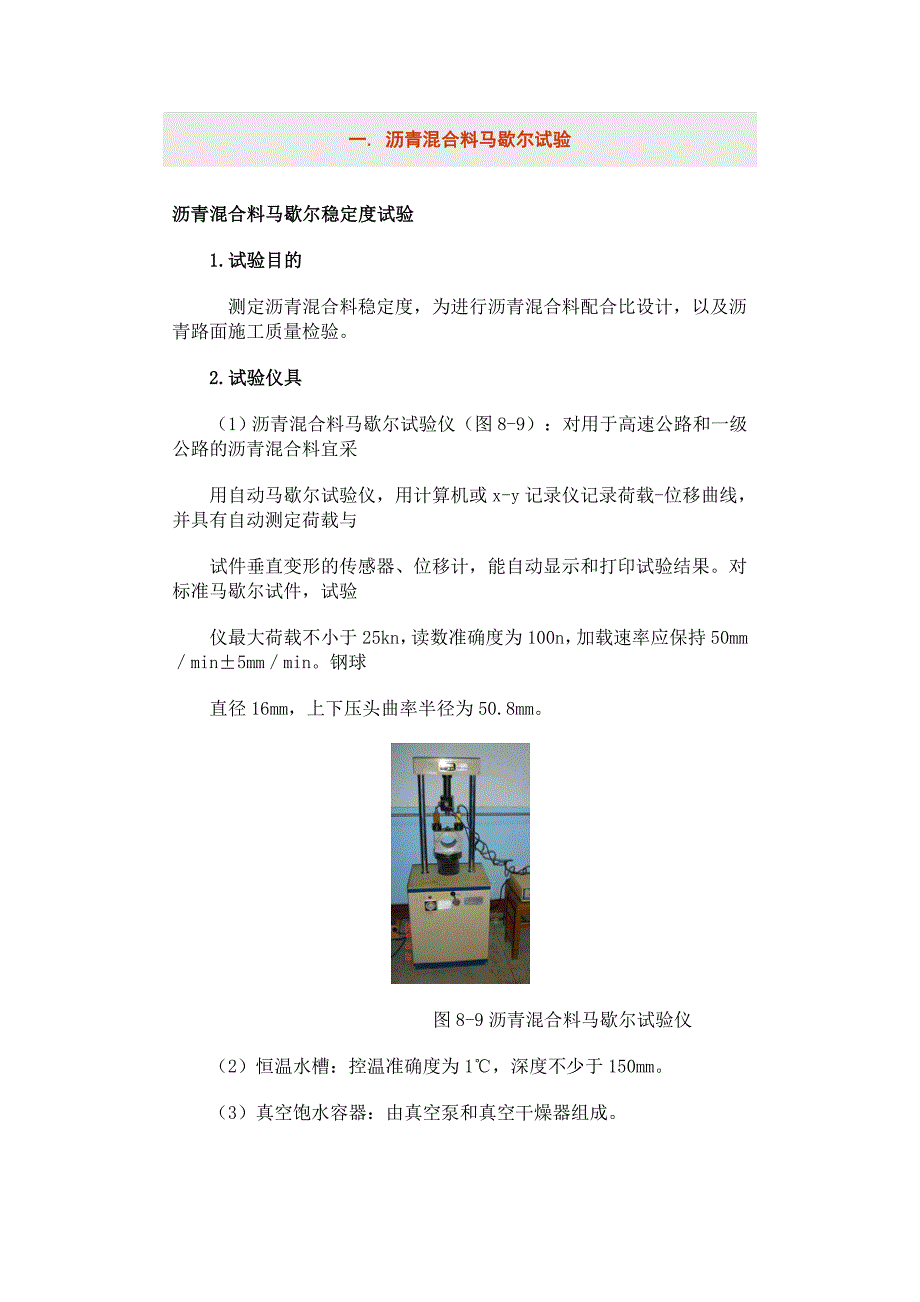

一. 沥青混合料马歇尔试验沥青混合料马歇尔稳定度试验 1.试验目的测定沥青混合料稳定度，为进行沥青混合料配合比设计，以及沥青路面施工质量检验2.试验仪具（1）沥青混合料马歇尔试验仪（图 8-9）：对用于高速公路和一级公路的沥青混合料宜采用自动马歇尔试验仪，用计算机或 x-y 记录仪记录荷载-位移曲线，并具有自动测定荷载与试件垂直变形的传感器、位移计，能自动显示和打印试验结果对标准马歇尔试件，试验仪最大荷载不小于 25kn，读数准确度为 100n，加载速率应保持50mm／min±5mm／min钢球直径 16mm，上下压头曲率半径为 50.8mm图 8-9 沥青混合料马歇尔试验仪（2）恒温水槽：控温准确度为 1℃，深度不少于 150mm3）真空饱水容器：由真空泵和真空干燥器组成 （4）烘箱5）天平：感量不大于 0.1g6）温度计：分度为 1℃7）卡尺8）其他：棉纱、黄油3.试验方法 （1）按照前述方法成型马歇尔试件，标准的马歇尔试件尺寸应符合直径 101.6mm±0.2mm，高 63.5mm±1.3mm 的要求一组试件不得少于 4 个2）测量试件直径和高度：用卡尺测量试件中部的直径，用马歇尔试件高度测定器或卡尺在十字对称的 4 个方向量测离试件边缘 10mm 处的高度，准确至0.1mm 并取 4 个值的平均值作为试件的高度。
如试件高度不符合 63.5mm±1.3mm 要求或两侧高度差大于 2mm 时，此试件应作废3）将测定密度后的试件置于恒温水槽中，对于标准的马歇尔试件保温时间需 30～40min试件之间应有间隔，并架起，试件离水槽底部不小于5cm恒温水槽的温度分别为：粘稠石油沥青混合料或烘箱养生的乳化沥青混合料温度为 60℃±1℃，煤沥青混合料为 33.8℃±1℃，空气养生的乳化沥青或液体沥青混合料为 25℃±1℃4）将马歇尔试验仪的上下压头放入水槽或烘箱中达到同样温度将上下压头从水槽或烘再将试件取出置于下压头上，盖上上压头，然后装在加载设备上 （5）在上压头的球座上放妥钢球，并对准荷载测定装置的压头6）采用自动马歇尔试验仪时，将自动马歇尔试验仪的压力传感器、位移传感器与计算机或ｘ-ｙ记录仪正确连接，调整好适宜的放大比例调整好计算机程序或将ｘ-ｙ记录仪的记录笔对准原点7）采用压力环和流值计时，将流值计安装在导棒上，使导向套管轻轻地压住上压头，同时将流值计读数调零调整压力环中百分表，对零8）启动加载设备，使试件承受荷载，加载速度为 50 mm／min±5mm／min计算机或ｘ-ｙ记录仪自动记录传感器压力和试件变形曲线，并将数据自动存入计算机。
9）当试验荷载达到最大值的瞬间，取下流值计，同时读取应力环中百分表或荷载传感器读数及流值计的流值读数10）从恒温水槽中取出试件至测出最大荷载值的时间，不应超过30s4.浸水马歇尔试验 浸水马歇尔试验方法是将沥青混合料试件在规定温度（粘稠沥青混合料为 60℃±1℃）的恒温水槽中保温 48h，然后测定其稳定度其余方法与标准马歇尔试验方法相同5.结果计算（1）稳定度和流值① 当采用自动马歇尔试验仪时，将计算机采集的数据绘制成压力和试件变形曲线，或由 x- y 记录仪自动记录的荷载-变形曲线，按图 8-11 所示的方法在切线方向延长曲线与横坐标相交于 o1，o1 作为修正原点，从 o1 起量取相应于最大荷载值时的变形作为流值，以 mm 计，准确至 0.1mm.最大荷载即为稳定度 ms，以 kn 计，准确至0.01kn3）残留稳定度根据试件的浸水马歇尔稳定度和标准马歇尔稳定度，可按下式求得残留稳定度：式中：ms0 --试件的浸水残留稳定度，%；ms1--试件浸水 48h 后的稳定度，kn6.试验结果报告（1）当一组测定值中某个数值与平均值之差大于标准差 k 倍时，该测定值应予舍弃，并以其余测定值的平均值作为试验结果。
当试验数 n 为 3、4、5、6 个时，k 值分别为 1.15、 1.46、1.67、1.822）采用自动马歇尔试验仪时，试验结果应附上荷载-变形曲线原件或打印结果，并报告马歇尔稳定度、流值、马歇尔模数以及试件尺寸、试件的密度、空隙率、沥青用量、沥青体积百分率、沥青饱和度、矿料间隙率等各项物理指标。
