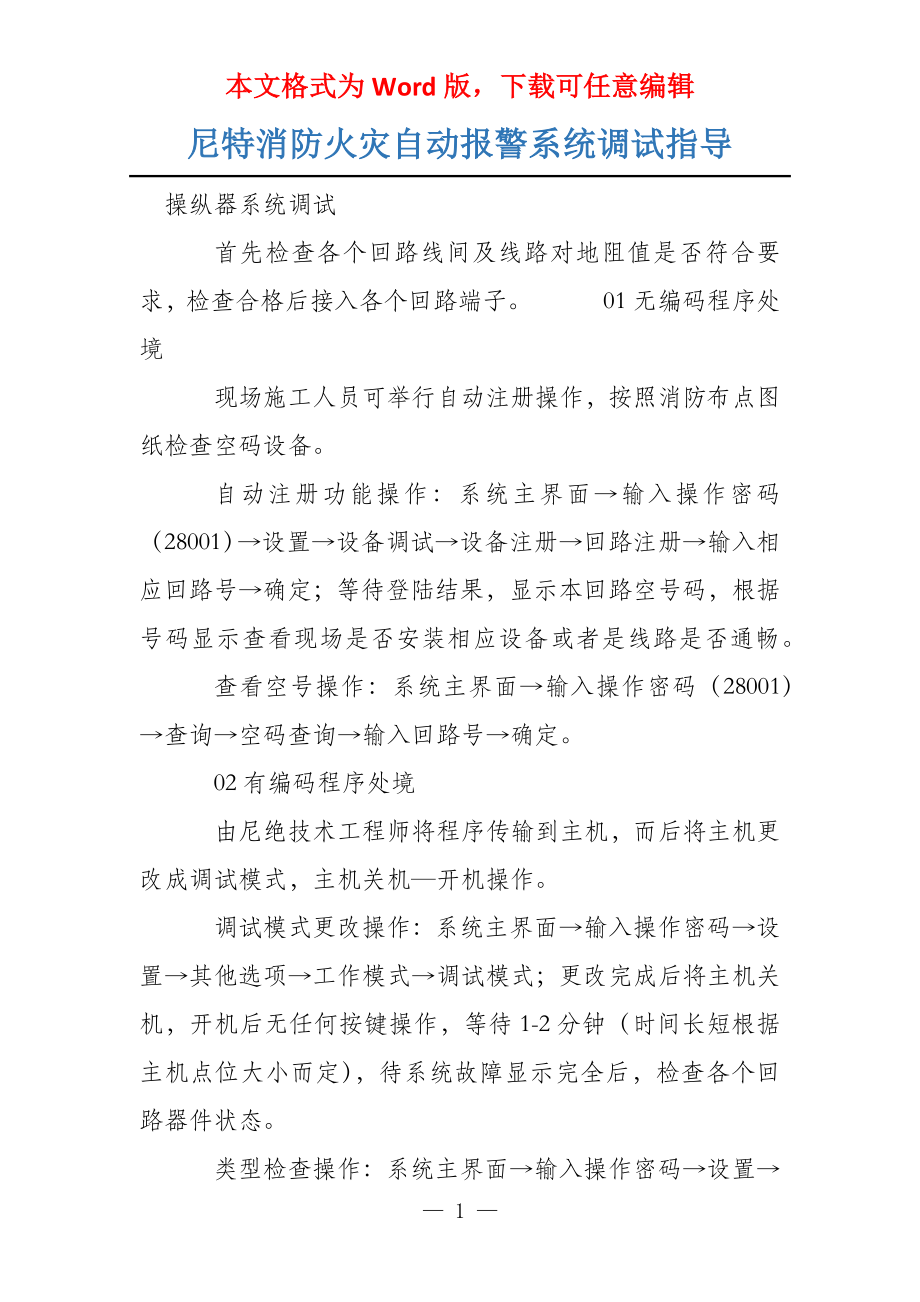

本文格式为Word版，下载可任意编辑尼特消防火灾自动报警系统调试指导 操纵器系统调试 首先检查各个回路线间及线路对地阻值是否符合要求，检查合格后接入各个回路端子 01无编码程序处境 现场施工人员可举行自动注册操作，按照消防布点图纸检查空码设备 自动注册功能操作：系统主界面→输入操作密码（28001）→设置→设备调试→设备注册→回路注册→输入相应回路号→确定；等待登陆结果，显示本回路空号码，根据号码显示查看现场是否安装相应设备或者是线路是否通畅 查看空号操作：系统主界面→输入操作密码（28001）→查询→空码查询→输入回路号→确定 02有编码程序处境 由尼绝技术工程师将程序传输到主机，而后将主机更改成调试模式，主机关机—开机操作 调试模式更改操作：系统主界面→输入操作密码→设置→其他选项→工作模式→调试模式；更改完成后将主机关机，开机后无任何按键操作，等待1-2分钟（时间长短根据主机点位大小而定），待系统故障显示完全后，检查各个回路器件状态 类型检查操作：系统主界面→输入操作密码→设置→设备调试→类型检查→按回路检测→输入相应回路→确定，等待此回路返回信息，举行故障排查操作。
器件自检操作：系统主界面→操作→自检→器件自检→报故障的设备号码（5位）→确定，此功能可扶助调试人员快速自检报故障设备的故障类型，急速排出故障，下表为常见故障类型及解决手段 故障类型 03故障排查完成 清查主机中存在的器件故障、模块故障、系统故障等工程检查理由，直到全体部件都查到且稳定为止 专心留心编写器件设置、器件组态等程序 留神：编写器件设置时注明器件安装地点信息、输入输出地点信息中标明是何设备如排烟口、防火阀、电磁阀、风机、电梯、卷帘门、水泵等等信息编写器件组态时需要明确报警要求，联动原理，可参考GB50116-2022设计模范举行编写程序 电源系统调试 检查消防直流电源线路是否正常，线间绝缘阻值及各个线路对地绝缘地阻值是否符合要求，检查合格后接入主机消防电源端子；开机消防直流电源盘 此时接入电源线路后可去除声光、层显等设备的自检故障 对主机举行远程单点启动外围消防设备，查看现场消防设备是否正常工作，运行是否良好 可启动外围消防设备有：声光、排烟阀、送风口、电梯、卷帘门、防火阀（常闭）、消防风机、消防水泵、电磁阀、排气阀等等被控设备。
系统调试 检查系统线路，线间绝缘阻值及各个线路对地绝缘阻值是否符合要求，检查合格后接入主机端子 消防线路接入主机前，清查、明确工程现场总线插孔（HD322）、壁挂分机（HD312）实际数量及其相对应编码地址号 检查线间及线对地之间的绝缘阻值是否达正常指标，测量单独线路与其他线路间是否存在电压 以上线路检查正常后，接入总线，将主机开机；举行系统登录操作查看登录总数及地址编码号与实际拨码地址号举行比对，清查未登录地址号码，举行故障除掉操作 系统故障除掉完后，挑拣壁挂分机举行系统通话测试，检测通话质量并记录 每层或每个防火区挑拣若干手报插孔举行通话操作，查看通话质量，并记录 留神 总线系统中；壁挂分机（HD312）一般分布于重要消防设备间如消防水泵房、电梯机房、风机房等场所，采用单独布线方式举行通讯插孔（HD322）用于将手报转换成编码设备，与主机举行通讯 拨码开关数 多线系统调试 检查多线制手动操纵盘各个线路，线间绝缘阻值及各个线路对地绝缘阻值是否符合要求，检查合格后接入多线手动操纵盘端子；开机多线制手动操纵盘。
接通线路后，需要举行每点启动/中断操作，查看对应现场消防设备是否正常启动/中断是否能够接收到运行反应信号及相关的故障信号指示 留神 每点位操纵点只针对于消防重要设备如消防水泵，消防风机等，每个直控点只能操纵一个消防设备的启动/中断操作；每组线路区分正负极性，如操纵面板显示故障黄灯、反应绿灯，表示线路正负极性错误，需要调整线路 播送系统调试 消防播送线接入功放前，检查消防播送线间绝缘阻值及线路对地绝缘阻值是否符合要求，检查合格后接入主机 开机播送操纵器及播送功放盘；采用器件自检操作，检查每个播送模块的工作状态是否正常；单独启动每层播送模块，查看现场播送音响音源输出是否正常 留神 播送模块自检操作时状态显示干线故障说明是主机------播送模块之间的播送功放线路绝缘阻值不符合要求；状态显示支线故障说明播送模块------播送音响之间的线路绝缘阻值不符合要求 联动功能调试 01手动方式： 通过操作菜单下的启动设备，点动启动外围设备，看能否正常启动，是否能够收取反应信号。
在有火警处境下，查看相关联动程序是否齐全可选择性的启动外围设备 02自动方式： 火警时，得志联动条件的设备是否正常动作，启动指示灯是否正常 是否有启动反应信号，能否关闭设备 对于有延时的设备，检查延时时间与编程是否相符 手动/自动切换功能，手动状态下，发生火警时，此时切换到自动状态下，设备可按自动方式动作 — 5 —。
