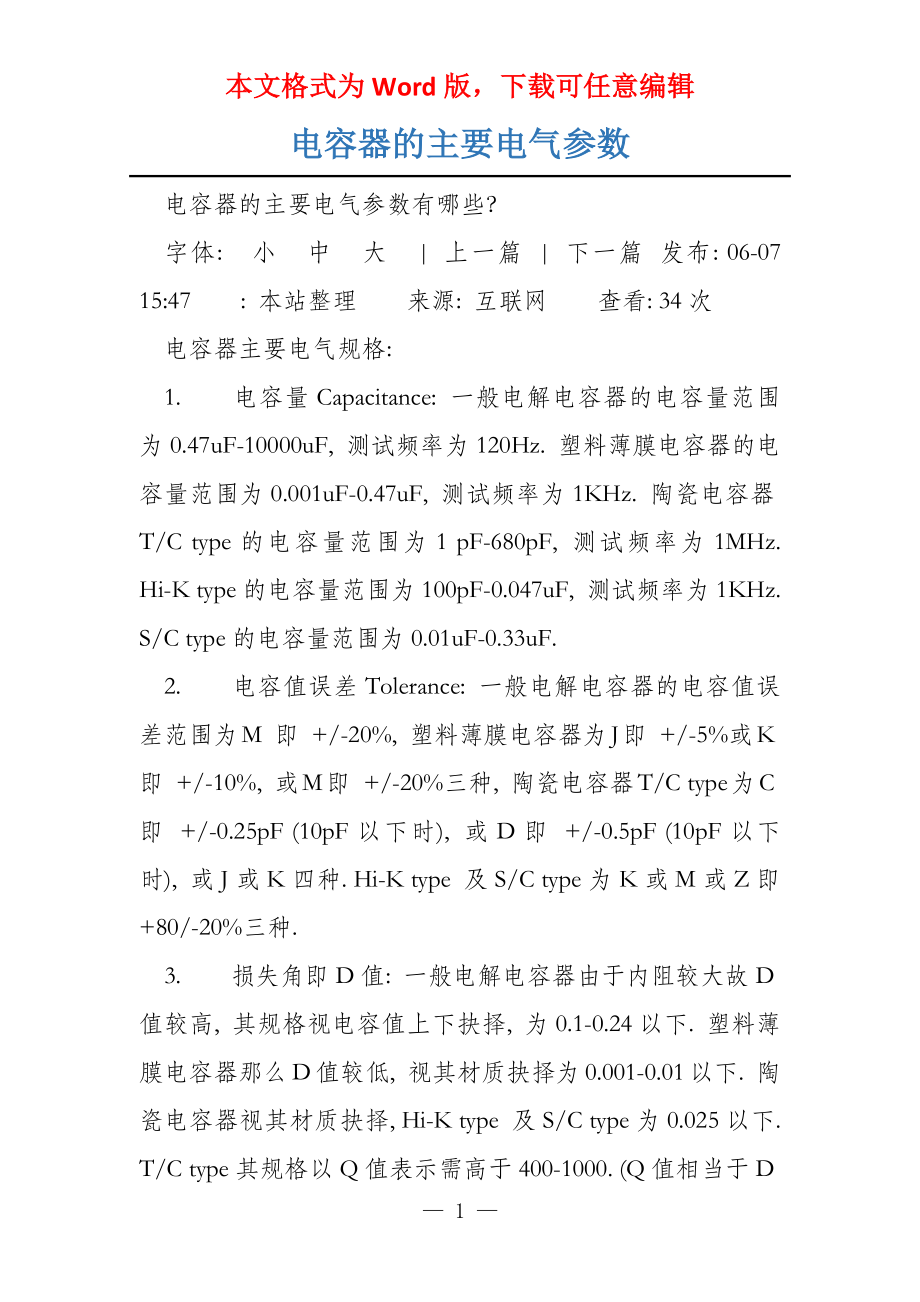

本文格式为Word版，下载可任意编辑电容器的主要电气参数 电容器的主要电气参数有哪些？ 字体: 小 中 大 | 上一篇 | 下一篇 发布: 06-07 15:47 : 本站整理 来源: 互联网 查看: 34次 电容器主要电气规格: 1. 电容量Capacitance: 一般电解电容器的电容量范围为0.47uF-10000uF, 测试频率为120Hz. 塑料薄膜电容器的电容量范围为0.001uF-0.47uF, 测试频率为1KHz. 陶瓷电容器T/C type的电容量范围为1 pF-680pF, 测试频率为1MHz. Hi-K type的电容量范围为100pF-0.047uF, 测试频率为1KHz. S/C type的电容量范围为0.01uF-0.33uF. 2. 电容值误差Tolerance: 一般电解电容器的电容值误差范围为M 即 +/-20%, 塑料薄膜电容器为J即 +/-5%或K即 +/-10%, 或M即 +/-20%三种, 陶瓷电容器T/C type为C即 +/-0.25pF (10pF以下时), 或D即 +/-0.5pF (10pF以下时), 或J或K四种. Hi-K type 及S/C type为K或M或Z即 +80/-20%三种. 3. 损失角即D值: 一般电解电容器由于内阻较大故D值较高, 其规格视电容值上下抉择, 为0.1-0.24以下. 塑料薄膜电容器那么D值较低, 视其材质抉择为0.001-0.01以下. 陶瓷电容器视其材质抉择, Hi-K type 及S/C type为0.025以下. T/C type其规格以Q值表示需高于400-1000. (Q值相当于D值的倒数) 4. 温度系数Temperature Coefficient: 即为电容量受温度变化变更之比例值, 一般仅适用于陶瓷电容器. T/C type其常用为CH或NPO 即为 +/-60ppm, UJ即为 -750+/-120ppm, SL即为 +350+/-1000ppm. Hi-K type (Z)及S/C type (Y), 其常用为B (5P)即为 +/-10%, E (5U)即为 +20/-55%, F (5V)即为 +30/-80%. 5. 漏电流量Leakage current: 此为电解电容器之特定规格, 一般以电容器本身额定电压加压3 Min后, 串接电流表测试, 其漏电流量需在0.01CV ( uF电容量值与额定电压相乘积) 或3uA以下 (取其较大数值). 特定低漏电流量使用 (Low leakage type) 那么其漏电流量需在0.002CV或0.4uA以下. 6. 冲击电压Surge Voltage: 一般以电容器本身额定电压之1.3倍电压加压, 需工作正常无异状. 7. 使用温度范围: 一般电解电容器的使用温度范围为 -25℃至+85℃, 特定高温用或低漏电流量用者为 -40℃至+105℃. 塑料薄膜电容器为 -40℃至+85℃. 陶瓷电容器T/C type为-40℃至+85℃, Hi-K type 及S/C type为 -25℃至+85℃. 度知道：如何选择电容 字体: 小 中 大 | 上一篇 | 下一篇 发布: 03-14 09:01 : 本站整理 来源: 互联网 查看: 1047次 如何选择电容 悬赏分：10-解决时间：2022-5-16 08:56 在构建一个有相位差的电路中，根据电工原理知道，电流流过电容C后产生90度的相位滞后，而电阻不会。
但是用RC可以构建一个输入与输出有相位差的电路 我在试验中计算了电阻R，电容C，但是只能在频率《20HZ才能构成相位差，而高于20Hz的频率信号通过电容后，电容成了一导线作用 请问假设在构建一个相位差电路，如何选择电容，选择哪种类型的电容？？ 问题补充：使得电感也可以造成相位差，不过我没有使用过，不知道在交流电路中要构成一个相位差电路，如何选择呢;/ 以下是网友对问题的回复片面： 电容是板卡设计中必用的元件，其品质的好坏已经成为我们判断板卡质量的一个很重要的方面 ①电容的功能和表示方法 由两个金属极，中间夹有绝缘介质构成电容的特性主要是隔直流通交流，因此多用于级间耦合、滤波、去耦、旁路及信号调谐电容在电路中用“C”加数字表示，譬如C8，表示在电路中编号为8的电容 ②电容的分类 电容按介质不同分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容按极性分为：有极性电容和无极性电容按布局可分为：固定电容，可变电容，微调电容 ③电容的容量 电容容量表示能贮存电能的大小电容对交流信号的阻碍作用称为容抗，容抗与交流信号的频率和电容量有关，容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)。
④电容的容量单位和耐压 电容的根本单位是F（法），其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）由于单位F 的容量太大，所以我们看到的一般都是μF、nF、pF的单位换算关系：1F＝1000000μF，1μF=1000nF=1000000pF 每一个电容都有它的耐压值，用V表示一般无极电容的标称耐压值对比高有：63V、100V、160V、250V、400V、600V、 1000V等有极电容的耐压相比较较低，一般标称耐压值有：4V、6.3V、10V、16V、25V、 35V、50V、63V、80V、100V、 220V、400V等 ⑤电容的标注方法和容量误差 电容的标注方法分为：直标法、色标法和数标法对于体积对比大的电容，多采用直标法假设是0.005，表示0.005uF=5nF假设是5n，那就表示的是5nF 数标法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是10的多少次方如：102表示10x10x10 PF=1000PF，203表示20x10x10x10 PF 色标法，沿电容引线方向，用不同的颜色表示不同的数字，第一、二种环表示电容量，第三种颜色表示有效数字后零的个数（单位为pF）。
颜色代表的数值为：黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=7、灰=8、白=9 电容容量误差用符号F、G、J、K、L、M来表示，允许误差分别对应为±1%、±2%、±5%、±10%、±15%、±20% ⑥电容的正负极区分和测量 电容上面有标志的黑块为负极在PCB上电容位置上有两个半圆，涂颜色的半圆对应的引脚为负极也有用引脚长短来识别正负极长脚为正，短脚为负 当我们不知道电容的正负极时，可以用万用表来测量电容两极之间的介质并不是十足的绝缘体，它的电阻也不是无限大，而是一个有限的数值，一般在 1000兆欧以上电容两极之间的电阻叫做绝缘电阻或漏电电阻只有电解电容的正极接电源正（电阻挡时的黑表笔），负端接电源负（电阻挡时的红表笔）时，电解电容的漏电流才小（漏电阻大）反之，那么电解电容的漏电流增加（漏电阻减小）这样，我们先假定某极为“+”极，万用表选用R*100或R*1K挡，然后将假定的“+”极与万用表的黑表笔相接，另一电极与万用表的红表笔相接，记录表针中断的刻度（表针靠左阻值大），对于数字万用表来说可以直接读出读数然后将电容放电（两根引线碰一下），然后两只表笔对调，重新举行测量。
两次测量中，表针结果停留的位置靠左（或阻值大）的那次，黑表笔接的就是电解电容的正极 ⑦电容使用的一些阅历及来四个误区 一些阅历：在电路中不能确定线路的极性时，建议使用无极电解电容通过电解电容的纹波电流不能超过其充许范围如超过了规定值，需选用耐大纹波电流的电容电容的工作电压不能超过其额定电压在举行电容的 焊接的时候，电烙铁应与电容的塑料外壳保持确定的距离，以防止过热造成塑料套管破碎并且焊接时间不应超过10秒，焊接温度不应超过260摄氏度 四个误区： ●电容容量越大越好 好多人在电容的替换中往往爱用大容量的电容我们知道虽然电容越大，为IC供给的电流补偿的才能越强且不说电容容量的增大带来的体积变大，增加本金的同时还影响空气滚动和散热关键在于电容上存在寄生电感，电容放电回路会在某个频点上发生谐振在谐振点，电容的阻抗小因此放电回路的阻抗最小，补充能量的效果也最好但当频率超过谐振点时，放电回路的阻抗开头增加，电容供给电流才能便开头下降电容的容值越大，谐振频率越低，电容能有效补偿电流的频率范围也越小从保证电容供给高频电流的才能的角度来说，电容越大越好的观点是错误的，一般的电路设计中都有一个参考值的。
●同样容量的电容，并联越多的小电容越好， 耐压值、耐温值、容值、ESR(等效电阻)等是电容的几个重要参数，对于ESR自然是越低越好ESR与电容的容量、频率、电压、温度等都有关系当电压固定时候，容量越大，ESR越低在板卡设计中采用多个小电容并连多是出与PCB空间的限制，这样有的人就认为，越多的并联小电阻，ESR越低，效果越好理论上是如此，但是要考虑到电容接脚焊点的阻抗，采用多个小电容并联，效果并不确定突出 ●ESR越低，效果越好 结合我们上面的提高的供电电路来说，对于输入电容来说，输入电容的容量要大一点相对容量的要求，对ESR的要求可以适当的降低由于输入电容主要是耐压，其次是吸收MOSFET的开关脉冲对于输出电容来说，耐压的要求和容量可以适当的降低一点ESR的要求那么高一点，由于这里要保证的是足够的电流通过量但这里要留神的是ESR并不是越低越好，低ESR电容会引起开关电路振荡而消振电路繁杂同时会导致本金的增加板卡设计中，这里一般有一个参考值，此作为元件选用参数，制止消振电路而导致本金的增加 ●好电容代表着高品质 “唯电容论”曾经盛极一时，一些厂商和媒体也刻意的把这个事情做成一个卖点。
在板卡设计中，电路设计水平 是关键和有的厂商可以用两相供电做出比一些厂商采用四相供电更稳定的产品一样，一味的采用高价电容，不确定能做出好产品衡量一个产品，确定要全方位多角度的去考虑，切不成把电容的作用有意无意的浮夸. 电子元件根基学识电容篇：什么电容的ESR？ 字体: 小 中 大 | 上一篇 | 下一篇 发布: 05-11 11:15 : 佚名 来源: 互联网 查看: 740次 虽然是个简朴的概念，不过一写成洋文，就变得不轻易理解了 ESR，是EquivalentSeriesResistance三个单词的缩写，翻译过来就是“等效串连电阻” 理论上，一个完备的电容，自身不会产生任何能量损失，但是实际上，由于制造电容的材料有电阻，电容的绝缘介质有损耗，各种理由导致电容变得不“完备”这个损耗在外部，表现为就像一个电阻跟电容串连在一起，所以就起了个名字叫做“等效串连电阻” ESR的展现导致电容的行为背离了原始的定义 譬如，我们认为电容上面电压不能突变，当突然对电容施加一个电流，电容由于自身充电，电压会从0开头上升。
但是有了ESR，电阻自身会产生一个压降，这就导致了电容器两端的电压会产生突变无疑的，这会降低电容的滤波效果，所以好多高质量的电源啦。
