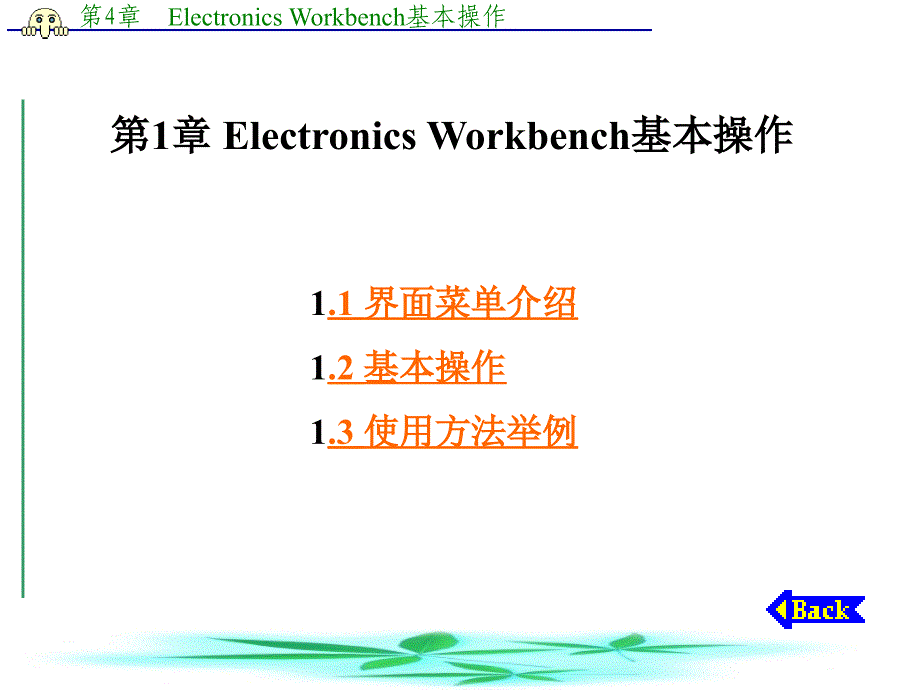

第4章 Electronics Workbench基本操作第第1章章 Electronics Workbench基本操作基本操作 1.1 界面菜单介绍界面菜单介绍 1.2 基本操作基本操作 1.3 使用方法举例使用方法举例 第4章 Electronics Workbench基本操作1.1 界面菜单介绍界面菜单介绍 启启动动EWB5.0C，，可可以以看看到到ElectronicsWorkbench主主窗窗口口它它由由菜菜单单、、常常用用工工具具按按钮钮、、元元件件选选取取按按钮钮和和原原理图编辑窗口组成，如图理图编辑窗口组成，如图4.1所示 第4章 Electronics Workbench基本操作图4.1 ElectronicsWorkbench界面（主窗口） 第4章 Electronics Workbench基本操作 1.1.1 界面（主窗口）菜单界面（主窗口）菜单 界面（主窗口）菜单由文件、编辑、电路、分析、界面（主窗口）菜单由文件、编辑、电路、分析、窗口、帮助等菜单组成下面就各个菜单的组成分别窗口、帮助等菜单组成下面就各个菜单的组成分别介绍。
介绍 1.文件菜单文件菜单File 用用鼠鼠标标左左键键单单击击图图4.1中中File菜菜单单，，打打开开如如图图4.2所所示的下拉菜单示的下拉菜单 File菜单的下级命令及功能如下：菜单的下级命令及功能如下： New（新文件）：建立一个新文件新文件）：建立一个新文件 Open（（打打开开文文件件））：：将将已已存存盘盘的的文文件件调调入入本本软软件件中Save（存盘）：将电路原理图存入磁盘存盘）：将电路原理图存入磁盘 第4章 Electronics Workbench基本操作图4.2 File的下拉菜单 第4章 Electronics Workbench基本操作 Saveas（换名存盘）：将电路原理图换个名字存（换名存盘）：将电路原理图换个名字存入磁盘 入磁盘 Reverttosaved（恢复原存储文件）：恢复原存储（恢复原存储文件）：恢复原存储文件，在此基础上的所有改动都将无效文件，在此基础上的所有改动都将无效。
Import（（输输入入其其它它电电路路文文件件））：：可可以以输输入入SPICE网网表表文文件件（（Windows扩扩展展名名为为.NET或或者者.CIR））并并形形成成原理图 Export（输出文件）：可以把电路原理图文件以（输出文件）：可以把电路原理图文件以扩展名为扩展名为.NET、、.SCR、、.BMP、、.CIR和和.PIC的文件存的文件存入磁盘，以便其它软件使用 入磁盘，以便其它软件使用 第4章 Electronics Workbench基本操作 Print（（打打印印））：：单单击击Print命命令令，，打打开开如如图图4.3所所示示的的对对话话框框，，从从中中可可以以选选择择打打印印内内容容，，也也可可以以同同时时选选择几项内容打印择几项内容打印 PrintSetup（打印机设置）：其设置方法与（打印机设置）：其设置方法与Windows的设置方法相同的设置方法相同 Exit（退出）：退出仿真系统软件退出）：退出仿真系统软件 Install（安装）：安装有关文件。
安装）：安装有关文件 第4章 Electronics Workbench基本操作图4.3 Print对话框 第4章 Electronics Workbench基本操作 2.编辑菜单编辑菜单Edit 编编辑辑菜菜单单中中的的剪剪切切、、拷拷贝贝、、粘粘贴贴、、删删除除、、全全选选等等项项功功能能与与Windows的的基基本本功功能能相相同同，，另另外外补补充充了了位位图图拷拷贝贝方方式式及及显显示示剪剪切切板板内内容容两两项项功功能能，，这这里里不不做做详详细细注释具体如图注释具体如图4.4所示 Edit菜菜单单的的下下级级菜菜单单命命令令有有：：Cut（（剪剪切切））、、Copy（（拷拷贝贝））、、Paste（（粘粘贴贴））、、Select All（（全全部部选选中中））、、Copyas Bitmap（（以以位位图图形形式式拷拷贝贝到到剪剪切切板板））和和Show Clipboard（显示剪切板内容）显示剪切板内容） 第4章 Electronics Workbench基本操作图4.4 编辑菜单 第4章 Electronics Workbench基本操作 3.电路菜单电路菜单Circuit 电电路路菜菜单单如如图图4.5所所示示，，其其中中包包括括操操作作元元件件的的命命令令，，如如旋旋转转，，水水平平、、垂垂直直翻翻转转，，还还包包括括元元件件属属性性和和形形成成子子电电路路方方面面的的命命令令。
这这些些命命令令从从字字面面上上很很容容易易理理解解，，这这里不做详细注释里不做详细注释 Circuit菜菜单单的的下下级级菜菜单单命命令令有有：：Rotate（（旋旋转转元元器器件件 ）） 、、 FlipHorizontal（（ 水水 平平 翻翻 转转 元元 器器 件件 ）） 、、FlipVertical（（垂垂直直翻翻转转元元器器件件））、、ComponentProperties（（元元器器件件属属性性））、、CreateSubcircuit（（创创建建子子电电路路））、、ZoomIn（（放放大大窗窗口口））、、ZoomOut（（缩缩小小窗窗口口））和和SchematicOptions（原理图选项） 第4章 Electronics Workbench基本操作图4.5 电路菜单 第4章 Electronics Workbench基本操作 4.分析菜单分析菜单Analysis 分析菜单用于设置电路的分析选项，如图分析菜单用于设置电路的分析选项，如图4.6所示 Activate（（激激活活电电路路分分析析））：：相相当当于于接接通通了了电电源源开开关（数字电路的开关可由字发生器接通）。
关（数字电路的开关可由字发生器接通） Pause（暂停分析）：仿真暂停暂停分析）：仿真暂停 Stop（（停停止止分分析析））：：选选择择该该命命令令相相当当于于关关闭闭了了电电源开关 AnalysisOptions（（分分析析选选择择项项））：：该该命命令令设设置置有有关分析计算和仪器使用方面的内容关分析计算和仪器使用方面的内容 第4章 Electronics Workbench基本操作 图4.6 分析菜单 第4章 Electronics Workbench基本操作 一一般般电电路路仿仿真真不不需需要要设设置置，，可可选选用用默默认认值值当当分分析析中中出出现现不不收收敛敛问问题题时时需需重重新新设设置置该该选选择择包包括括Globel（（通通用用设设置置卡卡））、、DC（（直直流流设设置置卡卡））、、Transient（（瞬瞬态态 分分 析析 设设 置置 卡卡 ）） 、、 Device（（ 器器 件件 设设 置置 卡卡 ）） 和和Instrument（仪器设置卡）仪器设置卡） DCOperatingPoint（（直直流流工工作作点点分分析析））：：分分析析显显示示直流工作点结果。
直流工作点结果 ACFrequency（（交交流流频频率率分分析析））：：分分析析电电路路的的频频率率特性 Transient（瞬态分析）：又称时域分析瞬态分析）：又称时域分析 Fourier（（傅傅立立叶叶分分析析））：：分分析析时时域域信信号号的的直直流流分分量、基波分量和谐波分量量、基波分量和谐波分量 第4章 Electronics Workbench基本操作 Noise（（噪噪声声分分析析））：：分分析析电电阻阻或或晶晶体体管管的的噪噪声声对对电路的影响电路的影响 Distortion（（失失真真分分析析））：：分分析析电电子子电电路路中中的的谐谐波波失真和内部调制失真失真和内部调制失真 ParameterSweep（（参参数数扫扫描描分分析析））：：分分析析某某元元件件的参数变化对电路的影响的参数变化对电路的影响 TemperatureSweep（（温温度度扫扫描描分分析析））：：分分析析不不同同温度条件下的电路特性温度条件下的电路特性。
PoleZero（（极极零零点点分分析析））：：分分析析电电路路中中极极点点、、零零点数目及数值点数目及数值 TransferFunction（（传传递递函函数数））：：分分析析源源和和输输出出变变量之间的直流小信号传递函数量之间的直流小信号传递函数 第4章 Electronics Workbench基本操作 WorstCase（（最最坏坏情情况况分分析析））：：分分析析电电路路特特性性变变化化的最坏可能性的最坏可能性 MonteCarlo（（蒙蒙特特卡卡罗罗分分析析））：：分分析析电电路路中中元元件件参数在误差范围变化时对电路特性的影响参数在误差范围变化时对电路特性的影响 DisplayGraphs(图图形形显显示示窗窗口口））：：用用于于显显示示各各种种分分析结果对不同的分析，输出可以是图形或者是数据对不同的分析，输出可以是图形或者是数据 第4章 Electronics Workbench基本操作5.窗口菜单窗口菜单Window窗口菜单用于屏幕上显示窗口的安排等，如图窗口菜单用于屏幕上显示窗口的安排等，如图4.7所示。
所示Window菜单包括下列菜单命令：菜单包括下列菜单命令：Arrange（安排窗口）：重排窗口内容安排窗口）：重排窗口内容Circuit（电路窗口）：显示电路窗口内容电路窗口）：显示电路窗口内容Description（描述窗口）：显示描述窗口内容（描述窗口）：显示描述窗口内容 第4章 Electronics Workbench基本操作图4.7 窗口菜单 第4章 Electronics Workbench基本操作 6. 帮助菜单帮助菜单Help 帮帮助助菜菜单单主主要要是是为为了了向向使使用用者者提提供供帮帮助助、、指指导导，，使使用者尽快掌握使用方法，如图使使用者尽快掌握使用方法，如图4.8所示 Help菜单包括下列菜单命令：菜单包括下列菜单命令： Help(帮助）：用于获取实时帮助帮助）：用于获取实时帮助 HelpIndex（帮助索引）：提供帮助目录帮助索引）：提供帮助目录 ReleaseNotes（版本注解）：提供注解目录版本注解）：提供注解目录。
AboutElectronicsWorkbench（（版版本本说说明明））：：版版本本说明介绍说明介绍 第4章 Electronics Workbench基本操作图4.8 帮助菜单图 第4章 Electronics Workbench基本操作1.1.2 常用工具按钮常用工具按钮使用如图使用如图4.9所示的工具按钮可以更方便地操作菜单所示的工具按钮可以更方便地操作菜单 ElectronicsWorkbench的常用工具按钮如下：的常用工具按钮如下：刷新：清除电路工作区，准备生成新电路刷新：清除电路工作区，准备生成新电路打开：打开电路文件打开：打开电路文件存盘：保存电路文件存盘：保存电路文件打印：打印电路文件打印：打印电路文件剪切：剪切到剪贴板剪切：剪切到剪贴板拷贝：复制到剪贴板拷贝：复制到剪贴板粘贴：粘贴到指定文件中粘贴：粘贴到指定文件中旋转：将选中的元件逆时针旋转旋转：将选中的元件逆时针旋转90° 第4章 Electronics Workbench基本操作图4.9 常用按钮 第4章 Electronics Workbench基本操作水平翻转：将选中的元件水平翻转。
水平翻转：将选中的元件水平翻转垂直翻转：将选中的元件垂直翻转垂直翻转：将选中的元件垂直翻转创子电路：创建子电路创子电路：创建子电路显示分析图元器件：调出曲线分析结果图显示分析图元器件：调出曲线分析结果图属性：调出元件特性对话框属性：调出元件特性对话框缩小：将电路图缩小一定比例缩小：将电路图缩小一定比例放大：将电路图放大一定比例放大：将电路图放大一定比例显示比例：选择电路图的缩放比例显示比例：选择电路图的缩放比例帮助：调出与选中对象有关的帮助内容帮助：调出与选中对象有关的帮助内容 第4章 Electronics Workbench基本操作 1.1.3 元件选取按钮元件选取按钮 EWB5.0C提提供供了了丰丰富富的的元元器器件件库库及及各各种种常常用用测测试试仪仪器器，，给给电电路路仿仿真真实实验验带带来来了了方方便便元元器器件件库库如如图图4.10所示 图4.10 元器件库 第4章 Electronics Workbench基本操作 单单击击元元器器件件库库的的某某一一个个图图标标即即可可打打开开该该元元器器件件库库元器件库共包含元器件库共包含13种元器件库。
种元器件库 （（1）信号源库信号源库如图）信号源库信号源库如图4.11所示 （（2）基本器件库基本器件库如图）基本器件库基本器件库如图4.12所示 （（3）二极管库二极管库如图）二极管库二极管库如图4.13所示 （（4）三极管库三极管库如图）三极管库三极管库如图4.14所示 （（5）模拟集成电路库模拟集成电路库如图）模拟集成电路库模拟集成电路库如图4.15所示 （（6）混合集成电路库混合集成电路库如图）混合集成电路库混合集成电路库如图4.16所示 （（7）数字集成电路库数字集成电路库如图）数字集成电路库数字集成电路库如图4.17所示所示 第4章 Electronics Workbench基本操作图4.11 信号源库 第4章 Electronics Workbench基本操作图4.12 基本器件库 第4章 Electronics Workbench基本操作图4.13 二极管库 第4章 Electronics Workbench基本操作图4.14 晶体管库 第4章 Electronics Workbench基本操作图4.15 模拟集成电路库 第4章 Electronics Workbench基本操作图4.16 混合集成电路库 第4章 Electronics Workbench基本操作图4.17 数字集成电路库 第4章 Electronics Workbench基本操作（8）逻辑门电路库。
逻辑门电路库如图4.18所示9）数字器件库数字器件库如图4.19所示10）指示器件库指示器件库如图4.20所示11）控制器件库控制器件库如图4.21所示12）其它器件库其它器件库如图4.22所示13）仪器库仪器库如图4.23所示 第4章 Electronics Workbench基本操作图4.18 逻辑门电路库 第4章 Electronics Workbench基本操作图4.19 数字器件库 第4章 Electronics Workbench基本操作图4.20 指示器件库 第4章 Electronics Workbench基本操作图4.21 控制器件库 第4章 Electronics Workbench基本操作图4.22 其它器件库 第4章 Electronics Workbench基本操作图4.23 仪器库 第4章 Electronics Workbench基本操作1.2 基本操作基本操作 1.2.1 电路菜单 1.元件属性（ComponentProperties)命令 该命令用于修改元件的参数。
用鼠标左键双击原理图中的元件，与选中元件后调用此菜单命令，它们的作用相同选中元件后按鼠标右键，也弹出此菜单元件属性对话框包括的内容，如图4.24所示（该图以稳压管为例） 第4章 Electronics Workbench基本操作图4.24 元件属性对话框 第4章 Electronics Workbench基本操作 （1）标记（Label）卡 该卡输入元件的名字和ID元件名可以随意输入和更改ID是按照画元件的顺序由计算机自动加入的ID也可以更改，但不能重复例如，对于电阻的ID为R1、R2，对于电容的ID为C1、C2、C3，名字和ID可用原理图选择(Circuit/SchematicOptions)命令控制其显示或隐藏 （2）模型（Model）卡 该卡用于选择元件的模型，可以选择理想模型或真实模型元件的当前模型是理想模型，模型名可以用原理图选择（Circuit/SchematicOptions)命令控制其显示或隐藏 第4章 Electronics Workbench基本操作 （3）错误（Fault）卡 该卡用于设置元件某两个引脚之间的错误，以仿真实际电路和元器件。
具体分3种情况：泄漏(Leakage)：在元件的某两个引脚之间接上一个电阻使电流被旁路短路(Short)：在元件的某两个引脚之间接上一个小电阻使之短路开路(Open)：在元件的某两个引脚之间接上一个大电阻使之开路 （4）显示(Display)卡 显示卡用以决定显示的内容 （5）分析设置(AnalysisSetup)卡 该卡用于指定分析温度和初始条件 第4章 Electronics Workbench基本操作 （6）数值（Value）卡 与每个元件的数值参数有关的项目是不同的，取决于元件的复杂程度元件数值可用原理图选择（Circuit/SchematicOptions）命令控制其显示或隐藏 （7）原理图选项（SchematicOptions)卡 该卡用于设置连线的颜色等内容 （8）节点（Node）卡 该卡用于指定连接点的ID和连接点是否用作实验点 第4章 Electronics Workbench基本操作 2. 创建子电路（CreatSubcircuit）命令 电路的全部或者部分可以形成子电路，并可以在本电路中调用。
具体步骤是： 第一步：用鼠标把作子电路的电路部分框起来 第二步：调用创建子电路（CreatSubcircuit）命令，屏幕显示如图4.25所示 通过如下3种选择可以完成不同的创建子电路的功能 第4章 Electronics Workbench基本操作 拷贝电路（CopyFromCircuit）：将选择的电路拷贝到子电路窗口，原电路不变 移动电路（MoveFromCircuit）：将选择的电路移动到子电路窗口，原电路取消移动到子电路的部分 代替电路（ReplaceInCircuit）：用子电路代替电路中的一部分或全部 完成了上述工作之后，就可以用自定义器件库按钮调用创建的子电路 第4章 Electronics Workbench基本操作图4.25 创建子电路 第4章 Electronics Workbench基本操作 3.电路图选项（SchematicOptions）命令 使用该命令可以进行栅格（Grid）、显示/隐藏（Show/hide）、字形（Font）和数值等设置工作，如图4.26所示。
（1）栅格（Grid）卡包含显示栅格（ShowGrid）和使用栅格（UseGrid）两个选择 （2）显示/隐藏（Show/Hide）卡包含显示（Display）设置和元件引脚（PartPin）设置 第4章 Electronics Workbench基本操作图4.26 电路图选项对话框 第4章 Electronics Workbench基本操作 （3）字型（Font）卡包含有关标记（Label）的设置和有关数值（Value）的设置 其中标记（Label）的设置提供了字型名（FontName）、字型尺寸（FontSize）和设置标记字型（SetLabelFont）等选择;数值（Value）的设置提供了字型名（Fontname）和字型尺寸（FontSize）的选择 用户可以根据实际情况的需要选择不同的选项 第4章 Electronics Workbench基本操作 1.2.2 分析菜单（Analysis） 在分析菜单中除了前面介绍的外，一些与电路仿真有关的常用操作，如直流工作点（DCOperatingPoint）、交流分析（ACFrequency）、瞬态分析（Transient）、傅立叶分析（Fourier）、噪音分析（Noise）、失真分析（Distortion）、参数扫描（parameterSweep）、温度扫描（TemperatureSweep）、零极点分折（PoleZero）、传递函数（TransferFunction）、灵敏度分析（Sensitivity）、最坏情况分析（WorstCase）、蒙特卡罗分析（MonteCarlo）等放在第6章详细介绍。
第4章 Electronics Workbench基本操作 图形显示窗口用于显示各种分析结果对不同的分析，输出可以是图形或者是数据除显示图形和数据外，还可以建立、调入、存盘、打印、拷贝和粘贴图形以及数据文件，图形数据文件的扩展名为.gra，如图4.27所示图形显示窗口中的按钮如图4.28所示 第4章 Electronics Workbench基本操作图4.27 图形显示窗口 第4章 Electronics Workbench基本操作图4.28 图形显示窗口中的按钮 第4章 Electronics Workbench基本操作 点击栅格按钮在曲线坐标平面上显示栅格，点击图标按钮显示图中曲线所对应的节点号，点击光标按钮显示两根可用鼠标拉动的光标线，窗口同时还显示一个数字框，框中显示两根光标对应曲线的X、Y坐标和两根曲线的坐标差 点击图形属性按钮可设置与坐标轴和曲线有关的内容，可以根据需要设置图形属性里面的参数，把曲线图形做得非常漂亮，然后拷贝到例如Word文件中 第4章 Electronics Workbench基本操作 使用的图形属性包括一般属性卡片、曲线坐标轴卡片和曲线卡片3类，下面分类介绍。
（1）一般（General）属性卡片：该卡片用于设置图形名称、使用的字形和背景颜色等项内容，如图4.29示 （2）曲线坐标轴属性卡片：这些卡片用于设置左（LeftAxis）、右（RightAxis）、上（TopAxis）和下（BottomAxis）4根坐标轴的颜色、线宽、标尺和分隔等内容图4.30是左坐标轴卡片的图片右坐标轴卡片、上坐标轴卡片和下坐标轴卡片与此相同 （3）曲线（Traces）属性卡片：用于设置曲线的颜色、线宽等内容，如图4.31所示 第4章 Electronics Workbench基本操作图4.29 一般（General）属性卡说明图 第4章 Electronics Workbench基本操作图4.30 坐标轴设置说明图 第4章 Electronics Workbench基本操作图4.31 曲线设置卡说明图 第4章 Electronics Workbench基本操作 1.2.3 鼠标右键菜单 鼠标左键用于使用菜单和按钮，而鼠标右键用于打开更方便的快捷菜单快捷菜单具体分如下几类： （1）一般菜单（鼠标放在图形编辑窗口内点击鼠标右键可打开该菜单）包括帮助（Help）、粘贴（Paste）、放大（Zoomin）、缩小（Zoomout）和图形选择（SchematicOptions）。
（2）元件菜单（鼠标放在元件上点击鼠标右键可打开该菜单）包括帮助（Help）、剪切（Cut）、拷贝（Copy）、删除元件（Deletecomponent）、旋转元件（Rotate）、垂直翻转元件（FlipVertical）、水平翻转元件（FlipHorizontal）和元件属性（ComponentProperties） 第4章 Electronics Workbench基本操作 （3）线菜单（将鼠标放上按鼠标左键将线点亮，鼠标放在被点亮的线上，单击鼠标右键就可以打开该菜单）包括线属性（Wireproperties）和删除线（Delete） （4）仪器菜单（鼠标放在仪器上点击鼠标右键可打开该菜单）包括帮助（Help）、打开（Open）和删除仪器（Deleteinstrument） （5）元件选取按钮菜单（鼠标放在元件选取按钮上点击鼠标右键可打开该菜单）包括元件属性（Componentproperties）和使之成为常用元件（Addtofavorites） 第4章 Electronics Workbench基本操作 （6）图形菜单（当鼠标放在图形显示窗口内时点击鼠标右键可打开该菜单）包括文件（File）、编辑（Edit）、开关光标（ToggleCursors）、开关图例（Togglelegend）、恢复图形（RestoreGraph)、工具条（Toolbar）和状态条（Statusbar）。
第4章 Electronics Workbench基本操作1.3 使用方法举例使用方法举例 前面介绍了EWB5.0C的一些基本操作方法下面通过建立一个共发射极电路的实例介绍电路的创建与运行共发射极电路如图4.32所示要创建一个实验电路，必须掌握一些基本的操作方法在本节中将对此逐一介绍为了叙述方便，对EWB平台下与鼠标和键盘有关的操作术语作如下约定： 第4章 Electronics Workbench基本操作图4.32 共发射极电路图 第4章 Electronics Workbench基本操作 单击——在鼠标的按钮（一般是左键）上按一下，然后马上放开 双击——在鼠标的按钮（一般是左键）上快速、连续地按两下 拖曳——把鼠标指针放在某一对象上（元器件等）然后按下鼠标左键不放，移动鼠标指针到一个新的位置，然后再释放鼠标键 Ctrl+××——表示按下Ctrl键的同时作××操作，例如，“Ctrl+单击”表示按下Ctrl的同时进行单击元器件的操作 第4章 Electronics Workbench基本操作 1.3.1 元器件的操作 与元器件有关的操作如下所述： （1）首先在元器件库栏中选用元件。
单击包含该元器件的图标，打开该元器件库然后从元器件库中将该元器件拖曳至电路工作区该电路需要一个晶体三极管、4个电阻、3个可变电阻、3个电解电容、一个直流电源、一个接地线它们分别放在晶体管库、基本器件库和信号源库 第4章 Electronics Workbench基本操作 （2）在连接电路时，常常需要对元器件进行必要的操作，如移动、旋转、删除、设置参数等，这就需要先使用鼠标器的左键单击该元器件以选中它如果还要选中第二个、第三个，可以反复使用鼠标单击选中这些元器件例如，在基本器件库中反复选择电阻被选中的元器件以红色显示，便于识别此外，拖曳某个元器件也同时选中了该元器件如果要同时选中一组相邻的元器件，可以在电路工作区的适当位置拖曳画出一个矩形区域，包围在该矩形区域内的一组元器件即被同时选中要取消某一个元器件的选中状态，可以单击该元件要取消所有被选中元器件的选中状态，只需单击电路工作区的空白部分即可 第4章 Electronics Workbench基本操作 （3）要移动一个元器件，只要拖曳该元器件即可要移动一组元器件，必须先用前述的方法选中这些元器件，然后用鼠标左键拖曳其中的任意一个元器件，所有选中的部分就会一起移动，元器件被移动后，与其相连接的导线就会自动重新排列。
选中元器件后，使用箭头键使之作微小的移动 第4章 Electronics Workbench基本操作图4.33 元器件的旋转和反转图 第4章 Electronics Workbench基本操作 （4）为了使电路便于连接、布局合理，常常需要对元器件进行旋转或反转操作可以先选中该元器件，然后使用工具栏的旋转、垂直反转、水平反转等按钮，或者选择Circuit／Rotate（电路／旋转）、Circuit／FlipVertical（电路／垂直反转）、Circuit/FlipHorizontal（电路／水平反转）等菜单命令,也可使用热键Ctrl+R实现旋转操作热键的定义标在菜单命令的旁边在选择晶体三极管的时候，有时就需要不同方向的元器件，元器件旋转和反转的含义见图4.33所示 第4章 Electronics Workbench基本操作 （5）使用Edit／Cut（编辑／剪切）、Edit／Copy（编辑／复制）和Edit／Paste（编辑／粘贴）、Edit／Delete（编辑/删除）等菜单命令可以分别实现元器件的复制、移动等操作上述电路中电阻也可以用拷贝的方法实现多个电阻的选择。
此外，直接将元器件拖曳到其元器件库（打开状态）也可以实现删除操作 （6）对元器件标签、编号、数值、模型参数的设置在选中元器件后，再按下工具栏中的元器件特性按 钮 ， 或 者 选 择 菜 单 命 令 Circuit／ComponentProperties（电路/元器件特性）会弹出相关的对话框，从中可输入数据 第4章 Electronics Workbench基本操作 Label（标识）、Models（模型）、Value（数值）、Fault（ 故 障 设 置 ） 、 Display（ 显 示 ） 、AnalysisSetup（分析设置）等内容对电路中的所有元器件都可以设置参数 Label卡用于设置元器件的Label（标识）和ReferenceID（编号）设置它的对话框如图4.34所示ReferenceID（编号）通常由系统自动分配，必要时可以修改，但必须保证编号的唯一性在 电 路 图 上 是 否 显 示 标 识 和 编 号 可 由 Circuit／SchematicOptions（电路/电路图选项）的对话框设置，如图4.34所示 第4章 Electronics Workbench基本操作图4.34 Label卡对话框 第4章 Electronics Workbench基本操作 当元器件比较简单时，会出现Value（数值）卡，其对话框如图4.35所示，利用该对话框可以设置元器件的数值。
当元器件比较复杂时，会出现Models（模型）卡，其对话框如图4.36所示模型的缺省设置（Default）通常为Ideal（理想），这有利于加快分析的速度，也能够满足多数情况下的分析要求如果对分析精度有特殊的需求，可以考虑选择具有具体型号的器件模型 第4章 Electronics Workbench基本操作图4.35 Value卡对话框 第4章 Electronics Workbench基本操作图4.36 Models卡对话框 第4章 Electronics Workbench基本操作 Fault（故障）卡用于人为设置元器件的隐含故障图4.37为某电阻的故障设置情况1、2为与故障设置有关的引脚号图中选择了Open（开路）设置这时尽管该电阻可能标有合理的数值，但是，实际上隐含了开路的故障这为电路的故障分析教学提供了方便从图中看出，这个对话框还提供了Short（短路）、Leakage（漏电）、Open(开路)等设置 第4章 Electronics Workbench基本操作图4.37 故障设置卡对话框 第4章 Electronics Workbench基本操作 Display（显示）卡用于设置Label、Models、ReferenceID的显示方式。
相应的对话框如图4.38所示该对话框的设置与Circuit/SchematicOptions（电路/电路图选项）对话框的设置有关如果遵循电路选项的设置，则LabelModelsReferenceID的显示方式由电路图选项的设置决定，否则可由该对话框中的3个选项确定 第4章 Electronics Workbench基本操作 Display（ 显 示 ） 卡 用 于 设 置 Label、 Models、ReferenceID的显示方式相应的对话框如图4.38所示该对话框的设置与Circuit/SchematicOptions（电路/电路图选项）对话框的设置有关如果遵循电路选项的设置，则LabelModelsReferenceID的显示方式由电路图选项的设置决定，否则可由该对话框中的3个选项确定 第4章 Electronics Workbench基本操作图4.38 Display卡对话框 第4章 Electronics Workbench基本操作 （7）电路图选项的设置选择Circuit/SchematicOptions（电路/电路图选项）菜单命令可弹出如图4.39所示的对话框。
该对话框用于设置与电路有关的一些选项在栅格卡中如果选择使用了栅格，则电路图中的元器件与导线均落在栅格线上，可以保持电路图横平竖直、美观整齐在Show/Hide（显示/隐藏）卡中，可设置标号、数值、元器件库等的显示方式该设置对整个电路图的显示方式有效如对某个元器件的显示方式有特殊要求，可使用特性（XXXProperties）对话框的Display（显示）卡单独进行设置如图4.39所示 第4章 Electronics Workbench基本操作图4.39 电路图选项对话框 第4章 Electronics Workbench基本操作 1.3.2 导线的操作 1.导线的连接 首先将鼠标指向元器件的端点使其出现一个小圆点，按下鼠标左键并拖曳出一根导线；拖曳导线并使其指向另一个元器件的端点，待出现小圆点时，然后释放鼠标左键则导线连接完成此后，导线将会自动选择合适的走向，不会与其它元器件或仪器发生交越 第4章 Electronics Workbench基本操作 2. 连线的删除与改动 将鼠标指向元器件与导线的连接点，待出现一个圆点，按下左键拖曳该圆点，使导线离开元器件端点，释放左键，导线自动消失，完成连线的删除。
如果要改动连线可以将拖曳移开的导线连至另一个连接点 第4章 Electronics Workbench基本操作 3.改变导线的颜色 在复杂的电路中，可以将导线设置为不同的颜色，这有助于对电路图的识别要改变导线的颜色，双击该导线弹出WireProperties（导线属性）的对话框，从中 选 择 SchematicOptions（ 电 路 图 选 项 ） 并 点 击SetWireColor（设置导线颜色）标签，然后在打开的对话框中选择合适的颜色在电路与示波器的连接线中，通常把电路输入端到示波器的连线设置为蓝色，电路输出端到示波器的连线设置为红色，这样在电路中更加直观 第4章 Electronics Workbench基本操作 4.向电路插入元器件 如果需要在电路的某一地方加入元器件，可以将元器件直接拖曳放置在导线上，然后释放即可 5.从电路删除元器件 用鼠标左键选中该元器件，按下鼠标右键，在弹出的菜单中选择DeleteComponent，或用左键选择需删除的元器件，再按下Delete键。
6.连接点的使用 连接点是一个小圆点，存放在无源元件库中一个连接点最多可以连接来自4个方向的导线可以直接将连接点插入连线中，还可以给连接点赋予标识 第4章 Electronics Workbench基本操作 7.调整弯曲的导线 如果导线与元件不在一条直线上，可以选中该元件，然后用4个箭头键微调该元件的位置 8.节点及其标识、编号与颜色 在连接电路时，EWB5.0C为每个节点分配了一个编号是否显示节点编号可通过选择Circuit/SchematicOptions菜单命令，然后在打开的对话框中选择Show/Hide卡进行设置另外，用鼠标左键双击节点,在弹出的对话框可设置节点的标签以及与节点相连接的导线的颜色 第4章 Electronics Workbench基本操作 1.3.3 仪器的使用 在EWB5.0C中的仪器库中存放着7台仪器，它们是数字万用表、函数信号发生器、示波器、波特图仪、字信号发生器、逻辑分析仪和逻辑转换仪。
这些仪器每种只有一台在连接电路时，仪器仅以图标方式存在需要观察测试数据与波形或者设置仪器参数时，可以双击仪器图标打开仪器面板 第4章 Electronics Workbench基本操作 EWB5.0C还提供了电压表和电流表这两种电表的数量是没有限制的，存放在指示元器件库中可供多次选用还可通过旋转操作改变其引出线的方向双击电压表或电流表可以弹出其参数设置对话框 第4章 Electronics Workbench基本操作 1.仪器的选用与连接 选用仪器可以从仪器库中将相应的仪器图标拖曳至电路工作区仪器图标上的连接端用于将仪器连入电路拖曳仪器图标可以移动仪器的位置不使用的仪器可以拖曳回仪器栏存放，与该仪器相连接的导线会自动消失电路中选择了一个示波器，只需把两个输入端连接到需要测试的节点上就可以同时还需要选择一个函数信号发生器，把它的接地端与电路中的地线连接，正信号输出端与电路的交流信号输入端相连接 第4章 Electronics Workbench基本操作 2. 仪器参数的设置 用鼠标左键双击仪器图标打开仪器面板即可设置仪器参数，图4.40显示的是在电路中函数信号发生器参数的具体设置以及与仪器面板有关的操作。
图4.41是电路中示波器的参数选择设置 第4章 Electronics Workbench基本操作图4.40 函数信号发生器 第4章 Electronics Workbench基本操作图4.41 示波器参数设置 。
