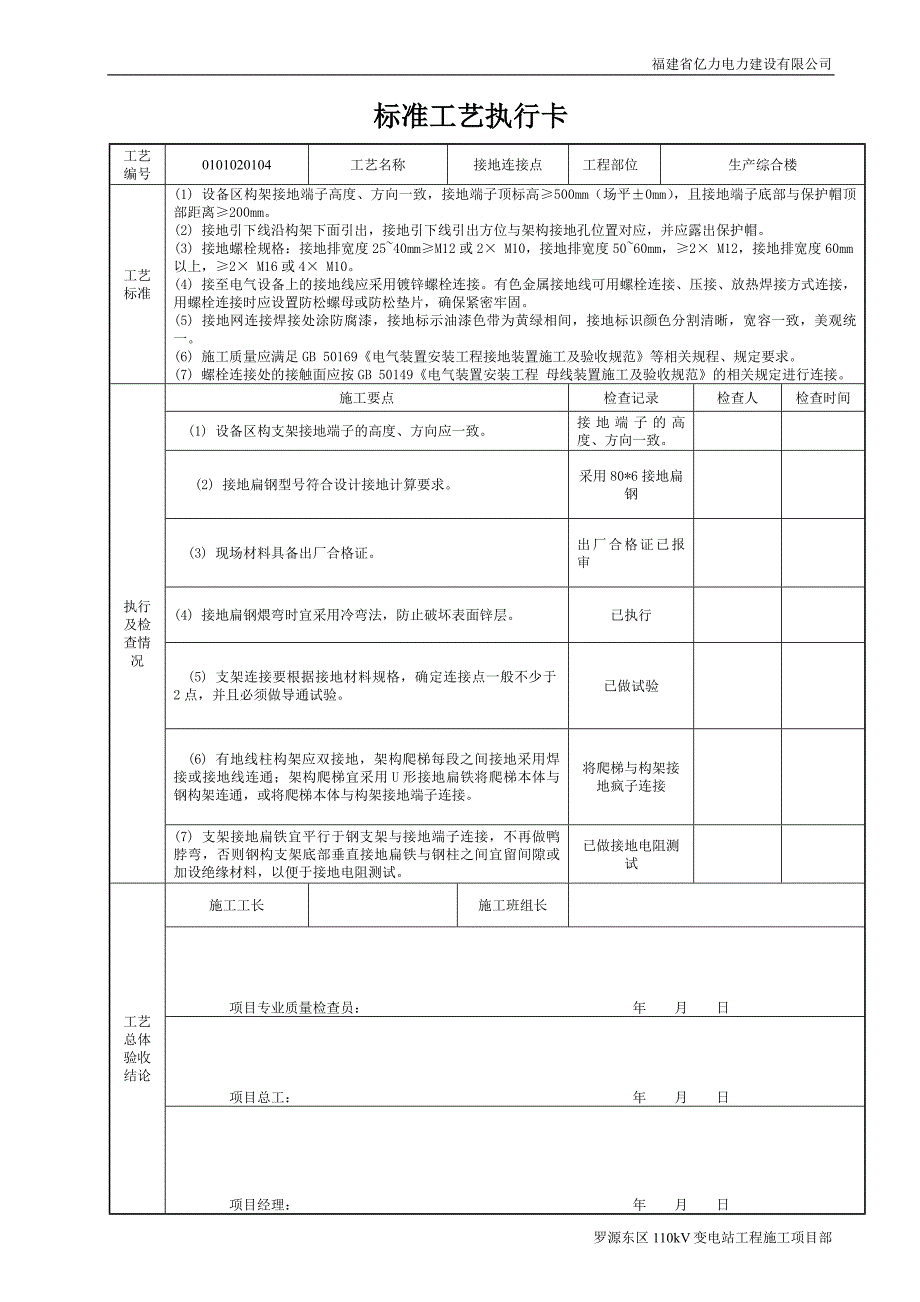

福建省亿力电力建设有限公司罗源东区110kV变电站工程施工项目部标准工艺执行卡工艺编号 0101020104 工艺名称 接地连接点 工程部位 生产综合楼工艺标准(1) 设备区构架接地端子高度、方向一致，接地端子顶标高≥500mm（场平±0mm），且接地端子底部与保护帽顶部距离≥200mm2) 接地引下线沿构架下面引出，接地引下线引出方位与架构接地孔位置对应，并应露出保护帽3) 接地螺栓规格：接地排宽度25~40mm≥M12或2× M10，接地排宽度50~60mm，≥2× M12，接地排宽度60mm以上，≥2× M16或4× M104) 接至电气设备上的接地线应采用镀锌螺栓连接有色金属接地线可用螺栓连接、压接、放热焊接方式连接，用螺栓连接时应设置防松螺母或防松垫片，确保紧密牢固5) 接地网连接焊接处涂防腐漆，接地标示油漆色带为黄绿相间，接地标识颜色分割清晰，宽容一致，美观统一6) 施工质量应满足GB 50169《电气装置安装工程接地装置施工及验收规范》等相关规程、规定要求7) 螺栓连接处的接触面应按GB 50149《电气装置安装工程 母线装置施工及验收规范》的相关规定进行连接施工要点 检查记录 检查人 检查时间(1) 设备区构支架接地端子的高度、方向应一致。
接地端子的高度、方向一致2) 接地扁钢型号符合设计接地计算要求 采用80*6接地扁 钢(3) 现场材料具备出厂合格证 出厂合格证已报审(4) 接地扁钢煨弯时宜采用冷弯法，防止破坏表面锌层 已执行(5) 支架连接要根据接地材料规格，确定连接点一般不少于2点，并且必须做导通试验已做试验 (6) 有地线柱构架应双接地，架构爬梯每段之间接地采用焊接或接地线连通；架构爬梯宜采用U形接地扁铁将爬梯本体与钢构架连通，或将爬梯本体与构架接地端子连接将爬梯与构架接地疯子连接执行及检查情况(7) 支架接地扁铁宜平行于钢支架与接地端子连接，不再做鸭脖弯，否则钢构支架底部垂直接地扁铁与钢柱之间宜留间隙或加设绝缘材料，以便于接地电阻测试已做接地电阻测试施工工长 施工班组长项目专业质量检查员： 年 月 日工艺总体验收结论项目总工： 年 月 日福建省亿力电力建设有限公司罗源东区110kV变电站工程施工项目部工艺编号 0101020104 工艺名称 接地连接点 工程部位 生产综合楼项目经理： 年 月 日标准工艺执行卡工艺编号 0101020104 工艺名称 接地连接点 工程部位 110kV户内配电装置构筑物工艺标准(1) 设备区构架接地端子高度、方向一致，接地端子顶标高≥500mm（场平±0mm），且接地端子底部与保护帽顶部距离≥200mm。
2) 接地引下线沿构架下面引出，接地引下线引出方位与架构接地孔位置对应，并应露出保护帽3) 接地螺栓规格：接地排宽度25~40mm≥M12或2× M10，接地排宽度50~60mm，≥2× M12，接地排宽度60mm以上，≥2× M16或4× M104) 接至电气设备上的接地线应采用镀锌螺栓连接有色金属接地线可用螺栓连接、压接、放热焊接方式连接，用螺栓连接时应设置防松螺母或防松垫片，确保紧密牢固5) 接地网连接焊接处涂防腐漆，接地标示油漆色带为黄绿相间，接地标识颜色分割清晰，宽容一致，美观统一6) 施工质量应满足GB 50169《电气装置安装工程接地装置施工及验收规范》等相关规程、规定要求7) 螺栓连接处的接触面应按GB 50149《电气装置安装工程 母线装置施工及验收规范》的相关规定进行连接施工要点 检查记录 检查人 检查时间(1) 设备区构支架接地端子的高度、方向应一致 接地端子的高度、方向一致2) 接地扁钢型号符合设计接地计算要求 采用80*6接地扁 钢(3) 现场材料具备出厂合格证 出厂合格证已报审(4) 接地扁钢煨弯时宜采用冷弯法，防止破坏表面锌层 已执行(5) 支架连接要根据接地材料规格，确定连接点一般不少于2点，并且必须做导通试验。
已做试验 (6) 有地线柱构架应双接地，架构爬梯每段之间接地采用焊接或接地线连通；架构爬梯宜采用U形接地扁铁将爬梯本体与钢构架连通，或将爬梯本体与构架接地端子连接将爬梯与构架接地疯子连接执行及检查情况(7) 支架接地扁铁宜平行于钢支架与接地端子连接，不再做鸭脖弯，否则钢构支架底部垂直接地扁铁与钢柱之间宜留间隙或加设绝缘材料，以便于接地电阻测试已做接地电阻测试施工工长 施工班组长工艺总体验收结论项目专业质量检查员： 年 月 日福建省亿力电力建设有限公司罗源东区110kV变电站工程施工项目部工艺编号 0101020104 工艺名称 接地连接点 工程部位 110kV户内配电装置构筑物项目总工： 年 月 日项目经理： 年 月 日标准工艺执行卡工艺编号 0101020104 工艺名称 接地连接点 工程部位 主变区工艺标准(1) 设备区构架接地端子高度、方向一致，接地端子顶标高≥500mm（场平±0mm），且接地端子底部与保护帽顶部距离≥200mm。
2) 接地引下线沿构架下面引出，接地引下线引出方位与架构接地孔位置对应，并应露出保护帽3) 接地螺栓规格：接地排宽度25~40mm≥M12或2× M10，接地排宽度50~60mm，≥2× M12，接地排宽度60mm以上，≥2× M16或4× M104) 接至电气设备上的接地线应采用镀锌螺栓连接有色金属接地线可用螺栓连接、压接、放热焊接方式连接，用螺栓连接时应设置防松螺母或防松垫片，确保紧密牢固5) 接地网连接焊接处涂防腐漆，接地标示油漆色带为黄绿相间，接地标识颜色分割清晰，宽容一致，美观统一6) 施工质量应满足GB 50169《电气装置安装工程接地装置施工及验收规范》等相关规程、规定要求7) 螺栓连接处的接触面应按GB 50149《电气装置安装工程 母线装置施工及验收规范》的相关规定进行连接施工要点 检查记录 检查人 检查时间(1) 设备区构支架接地端子的高度、方向应一致 接地端子的高度、方向一致2) 接地扁钢型号符合设计接地计算要求 采用80*6接地扁 钢(3) 现场材料具备出厂合格证 出厂合格证已报审(4) 接地扁钢煨弯时宜采用冷弯法，防止破坏表面锌层 已执行(5) 支架连接要根据接地材料规格，确定连接点一般不少于2点，并且必须做导通试验。
已做试验 (6) 有地线柱构架应双接地，架构爬梯每段之间接地采用焊接或接地线连通；架构爬梯宜采用U形接地扁铁将爬梯本体与钢构架连通，或将爬梯本体与构架接地端子连接将爬梯与构架接地疯子连接执行及检查情况(7) 支架接地扁铁宜平行于钢支架与接地端子连接，不再做鸭脖弯，否则钢构支架底部垂直接地扁铁与钢柱之间宜留间隙或加设绝缘材料，以便于接地电阻测试已做接地电阻测试工艺总体验收结论施工工长 施工班组长福建省亿力电力建设有限公司罗源东区110kV变电站工程施工项目部工艺编号 0101020104 工艺名称 接地连接点 工程部位 主变区项目专业质量检查员： 年 月 日项目总工： 年 月 日项目经理： 年 月 日标准工艺执行卡工艺编号 0101020104 工艺名称 接地连接点 工程部位 二次设备室工艺标准(1) 设备区构架接地端子高度、方向一致，接地端子顶标高≥500mm（场平±0mm），且接地端子底部与保护帽顶部距离≥200mm。
2) 接地引下线沿构架下面引出，接地引下线引出方位与架构接地孔位置对应，并应露出保护帽3) 接地螺栓规格：接地排宽度25~40mm≥M12或2× M10，接地排宽度50~60mm，≥2× M12，接地排宽度60mm以上，≥2× M16或4× M104) 接至电气设备上的接地线应采用镀锌螺栓连接有色金属接地线可用螺栓连接、压接、放热焊接方式连接，用螺栓连接时应设置防松螺母或防松垫片，确保紧密牢固5) 接地网连接焊接处涂防腐漆，接地标示油漆色带为黄绿相间，接地标识颜色分割清晰，宽容一致，美观统一6) 施工质量应满足GB 50169《电气装置安装工程接地装置施工及验收规范》等相关规程、规定要求7) 螺栓连接处的接触面应按GB 50149《电气装置安装工程 母线装置施工及验收规范》的相关规定进行连接施工要点 检查记录 检查人 检查时间(1) 设备区构支架接地端子的高度、方向应一致 接地端子的高度、方向一致2) 接地扁钢型号符合设计接地计算要求 采用80*6接地扁 钢(3) 现场材料具备出厂合格证 出厂合格证已报审(4) 接地扁钢煨弯时宜采用冷弯法，防止破坏表面锌层 已执行(5) 支架连接要根据接地材料规格，确定连接点一般不少于2点，并且必须做导通试验。
已做试验 执行及检查情况(6) 有地线柱构架应双接地，架构爬梯每段之间接地采用焊接或接地线连通；架构爬梯宜采用U形接地扁铁将爬梯本体与钢构架连通，或将爬梯本体与构架接地端子连接将爬梯与构架接地疯子连接福建省亿力电力建设有限公司罗源东区110kV变电站工程施工项目部工艺编号 0101020104 工艺名称 接地连接点 工程部位 二次设备室(7) 支架接地扁铁宜平行于钢支架与接地端子连接，不再做鸭脖弯，否则钢构支架底部垂直接地扁铁与钢柱之间宜留间隙或加设绝缘材料，以便于接地电阻测试已做接地电阻测试施工工长 施工班组长项目专业质量检查员： 年 月 日项目总工： 年 月 日工艺总体验收结论项目经理： 年 月 日标准工艺执行卡工艺编号 0101020104 工艺名称 接地连接点 工程部位 电容器室工艺标准(1) 设备区构架接地端子高度、方向一致，接地端子顶标高≥500mm（场平±0mm），且接地端子底部与保护帽顶部距离≥200mm。
2) 接地引下线沿构架下面引出，接地引下线引出方位与架构接地孔位置对应，并应露出保护帽3) 接地螺栓规格：接地排宽度25~40mm≥M12或2× M10，接地排宽度50~60mm，≥2× M12，接地排宽度60mm以上，≥2× M16或4× M104) 接至电气设备上的接地线应采用镀锌螺栓连接有色金属接地线可用螺栓连接、压接、放热焊接方式连接，用螺栓连接时应设置防松螺母或防松垫片，确保紧密牢固5) 接地网连接焊接处涂防腐漆，接地标示油漆色带为黄绿相间，接地标识颜色分割清晰，宽容一致，美观统一6) 施工质量应满足GB 50169《电气装置安装工程接地装置施工及验收规范》等相关规程、规定要求7) 螺栓连接处的接触面应按GB 50149《电气装置安装工程 母线装置施。
