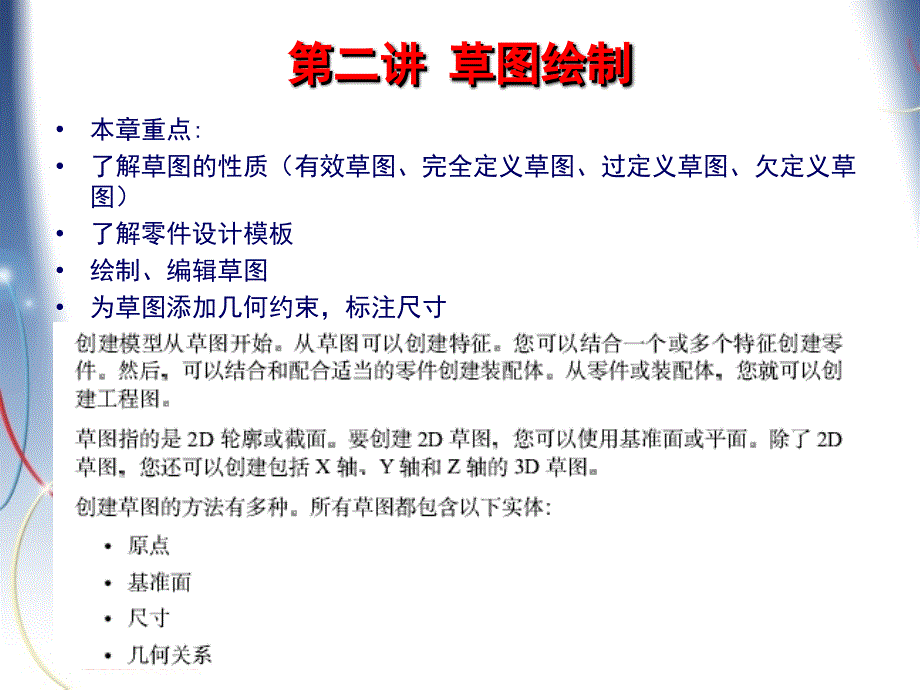

第二讲第二讲 草图绘制草图绘制 •本章重点: •了解草图的性质（有效草图、完全定义草图、过定义草图、欠定义草 图） •了解零件设计模板 •绘制、编辑草图 •为草图添加几何约束，标注尺寸 一、运用设计构思产生草图 • 我们在零件设计过程中生成第一个草图时，要对零件进行充分的分析这 些设计构思（形体分析、结构分析、功能分析、工艺分析等）并通过比较 、综合，生成草图这些草图是你产生模型的基础，草图做的怎样，将决定 你的设计是否有智能化、是否有灵活性以及功能是否强大在这个阶段里， 一定要仔细地将设计构思加入到草图中 •产生成草图时，应该考虑的因素： •◆ 有关设计的哪些信息是已知的？也许你并不了解所有的信息，因此你的草 图设计应该是灵活的，以便日后修改 •◆ 在整个设计过程中哪个特征是重要的？ •◆ 哪些特征是相互关联的？ •◆ 哪些尺寸将被用来检查的或者在工程图 •中生成？哪里可能用这些尺寸来生成草 •图和再用这些草图尺寸在工程图中生成 •◆ 尺寸应该既用来生成工程图的尺寸， •又用来为草图轮廓定义几何结构方法 二、如何产生更合理的草图 能否产生一个可扩充性的、稳健的设计，草图技巧是至关重要的。
下面几 个绘制草图的技巧能帮助你产生和更好地控制草图聪明灵活的草图将给整 个设计周期打下一个良好的开端没有设计构思融入的、不灵活草图在设计 周期中将成为一个大问题 重复的草图实体 当一个选中的实体呈现较细时，这说明有错误产生 一个原因是多个同样的实体重叠在一起 是否需要自动产生参考约束 SolidWorks提供了可视化提示将要产生何种约束 当绘制一个草图时，你可以选择是否采用自动产生 的参考约束例如，你或许并不想要水平约束即使草 图实体是水平的，或更为普遍是不希望与一个实体加 上重合约束为了防止这些约束的产生，在绘制草图 体的同时按住Ctrl键当Ctrl键按下时，在绘图区域 参考约束将不在显示 单线（正确）双线（错误） 没有约束 的直线 (按Ctrl键) 有约束的直 线 修改框 无须回退特征草图能被修改轮廓直接双击特征或草图 将显示修改框重建按钮用来尝试不同组合而无须离开 修改框当在装配体中修改零件时，同样无须进入零件 编辑状态即可修改零件当改变尺寸值并按下重建按钮 后特征就会改变 完全定义草图 当产生草图实体时，SolidWorks可视化地向用户提示实体的状态（未完 全定义，完全定义，或过定义）。
当生成一个草图时，一个完全定义的草图 保证草图按设计意图生成一个未完全定义的草图可能没按设计意图改变 欠定义（-）：兰色→未完全定义的草图实体意思是草图实体没有足够的几何 约束或尺寸标注来定义实体的位置和形状 完全定义（无）：黑色→完全定义的草图实体意思是草图实体有足够的几何约 束和尺寸标注来定义实体的位置和形状 过定义（+）：红色→过定义的草图实体意思是此几何体被过多的尺寸和（或 ）几何关系约束这将产生矛盾并提示用户草图过定义 无法解出的草图（？）：黄色 运用草图约束 草图约束能用来制定设计构思约束能减少完全定义草图所需的尺寸标注 如：第二个草图用了一个尺寸就使草图完全定义，这是因为其中用了一个 相等的约束通过手动添加几何约束（例如相等、平行、对称、交叉点等等 ），使草图构思更清晰否则，草图将显示许多不必要的尺寸，造成图纸不 清晰、难懂 草图原点定位 草图轮廓应该定义并约束到相应的模型轮廓草图原点能作为连接草图轮 廓的一种方式通过草图轮廓的原点，草图能容易移动或重新定向 输入尺寸数值 输入尺寸数值选项用来使用户提示用户在插入尺寸时输入尺寸数值。
这避 免插入尺寸后再双击尺寸改变数值，从而提高效率 •如何利用特征顺序表达设计构思 零件的特征生成顺序是表达设计构思、描述零件的关键，也是设计是否合理、 强大的关键我们也可以将功能一样的特征或重要的特征进行组合 •◆ 把最重要的特征放在特征管理员内最靠前的地方重要的特征一般不会删除或 不需要大的改动，装饰性的特征(倒角或切角)可以经常修改或去掉 •◆ 按功能将特征成组零件就能便于“阅读” •◆ 利用回退杆安排特征顺序当产生一个新特征时，一定要选好排放位置这有 助于减少选中不希望的次要轮廓的可能性从而减少不必要的父/子关系 •◆ 特征创建完后，其顺序可以在特征管理员中上下拖动回退杆可用来拖动查看 产生过程中任意一刻的设计 •◆ 回退杆可用来检查设计构思和一步一步查看产生过程当回退杆往下移动每一 步都会重建，这有助于理解零件是如何产生的 •特征的移动 特征可以被移动来改变设计构思和特征顺序在特征管理员内用鼠标左键选中 特征就可以移动特征，按下Ctrl键、 Shift键同时配合鼠标左键选中特征可以选 中多个特征和连续多个特征当移动多个基于父/子关系的特征时，是有限制的 选中特征后，上下移动鼠标键来改变特征的产生顺序。
一个特征不能移到它的父 特征之前，因为子特征不能先于父特征生成 •回退杆的用法 回退杆是用来保持相同特征组的重要工具当生成一个新特征时，查看特 征树然后决定将它放在哪个地方不要以为新特征一定要放在特征管理员的 末尾，这只是它的缺省位置下面是使用回退杆的优点： •◆ 按功能组织特征使得设计便于理解有关系的特征应紧密地放在一起 •◆ 由于减少了不关联特征的可见性，因此使用回退杆可减少不需要的父/子 特征这减少了选中不关联轮廓或不重要轮廓的机会 •◆通过最大限度减少可见特征的数量，使修改、多次改变、多次尝试速度更 快，否则每做一个修改就得完全重建零件一次这样不用重建不必要轮廓就 能做多次尝试 •SolidWorks的系统反馈 （智能导航） • SW鼠标的反馈光标，可以提示我们目前的操作处于的状态：正在选择什 么、正在做什么或系统捕捉到了什么具体请自己体会，教材中有部分介绍 ，如：p37的推理指针和推理引导线等 草绘状态中的常见三种光标反馈 工程图状态中的反馈光标 •减小SOLIDWORKS模型文件的方法 • 有时为了传输文件的需要，对于 SW模型文件通过下列方法处理后，可 以大幅度减少SW文件的大小。
可以试 一下这几招： •1.使用“另存为”命令; •2.压缩模型零件文件中的所有特征; •3.使用“工具”-“选项”-“文件属 性”，改变模型文件的显示性能; •4.建立一个拉伸凸台，覆盖零件的所 有特征; •5.使用文件碎片整理工具-- unfran.exe 装配状态中的光标反馈 三、草图的绘制和编辑 •1、直线和中心线 •水平和竖直线段、平行和 相互垂直线段 •2、圆弧、圆、椭圆 •圆心/起点/终点绘制圆弧 、三点圆弧、切线圆弧、 圆、椭圆 •3、矩形、平行四边形、 正多边形 •4、抛物线和样条曲线、 样条曲线的编辑 •5、点 •6、编辑草图 •删除、剪裁、延伸；剪切、粘贴、移动；等距实体、草图镜像；圆角 和倒角；草图阵列复制； •尺寸标注： •线性尺寸、角度尺寸、圆弧尺寸、尺寸链、圆心标注、尺寸编辑 •约束： •平行、竖直、共线、平 行、垂直、相等、全等、 同心、相切、重合、中点 、交叉、对称、穿透、固 定、合并点 书本例题 过圆心并垂直 实例一：吹风机草图 实例二：草图练习 p71-3 实例三：草图练习 p71-4 实例四：草图练习 p70-2 。
