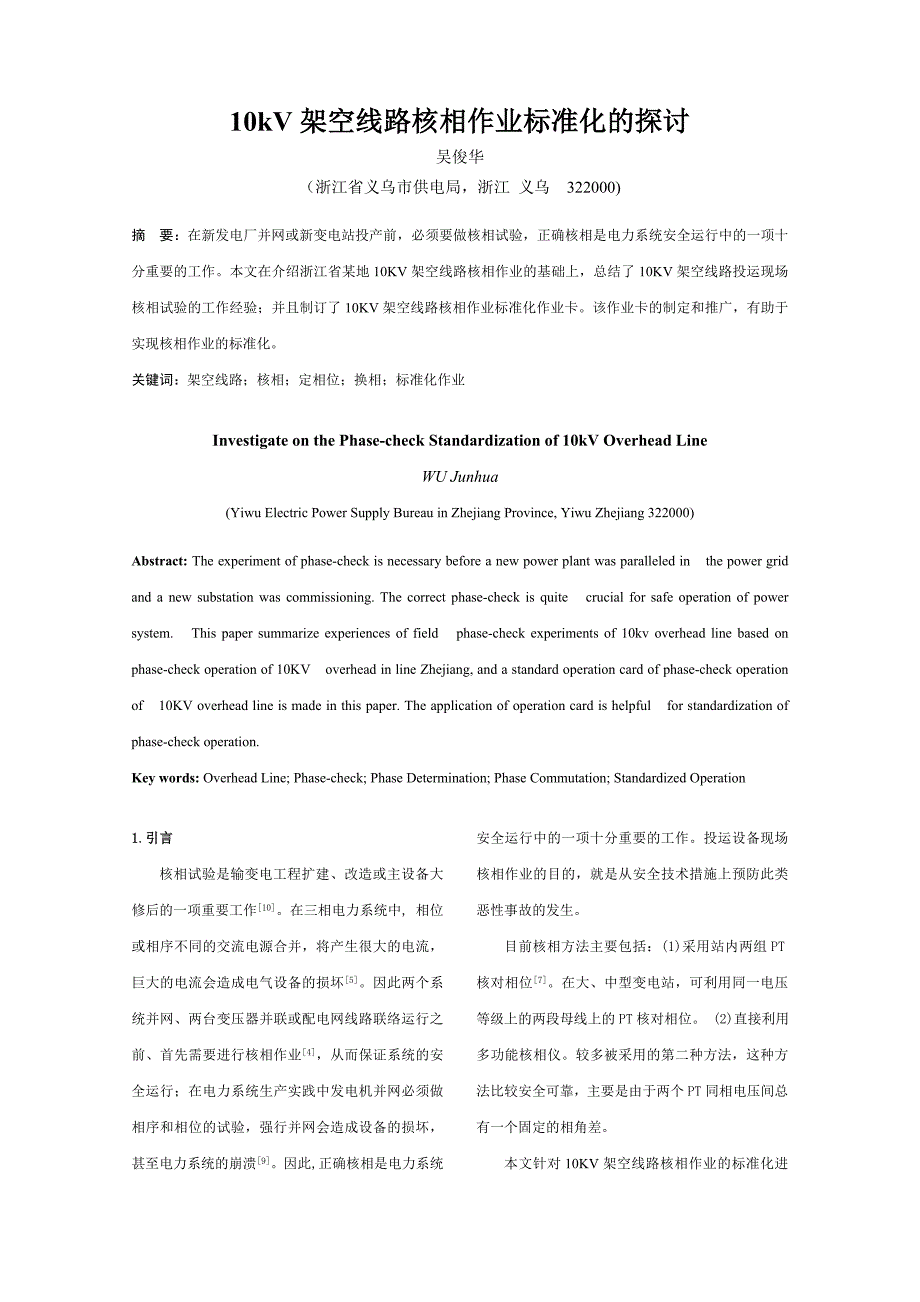

10kV架空线路核相作业标准化的探讨吴俊华（浙江省义乌市供电局，浙江 义乌 322000)摘 要：在新发电厂并网或新变电站投产前，必须要做核相试验，正确核相是电力系统安全运行中的一项十分重要的工作本文在介绍浙江省某地10KV架空线路核相作业的基础上，总结了10KV架空线路投运现场核相试验的工作经验；并且制订了10KV架空线路核相作业标准化作业卡该作业卡的制定和推广，有助于实现核相作业的标准化关键词：架空线路；核相；定相位；换相；标准化作业Investigate on the Phase-check Standardization of 10kV Overhead LineWU Junhua(Yiwu Electric Power Supply Bureau in Zhejiang Province, Yiwu Zhejiang 322000)Abstract: The experiment of phase-check is necessary before a new power plant was paralleled in the power grid and a new substation was commissioning. The correct phase-check is quite crucial for safe operation of power system. This paper summarize experiences of field phase-check experiments of 10kv overhead line based on phase-check operation of 10KV overhead in line Zhejiang, and a standard operation card of phase-check operation of 10KV overhead line is made in this paper. The application of operation card is helpful for standardization of phase-check operation.Key words: Overhead Line; Phase-check; Phase Determination; Phase Commutation; Standardized Operation1.引言核相试验是输变电工程扩建、改造或主设备大修后的一项重要工作[10]。
在三相电力系统中, 相位或相序不同的交流电源合并，将产生很大的电流，巨大的电流会造成电气设备的损坏[5]因此两个系统并网、两台变压器并联或配电网线路联络运行之前、首先需要进行核相作业[4]，从而保证系统的安全运行；在电力系统生产实践中发电机并网必须做相序和相位的试验，强行并网会造成设备的损坏，甚至电力系统的崩溃[9]因此, 正确核相是电力系统安全运行中的一项十分重要的工作投运设备现场核相作业的目的，就是从安全技术措施上预防此类恶性事故的发生目前核相方法主要包括：(1)采用站内两组PT核对相位[7]在大、中型变电站，可利用同一电压等级上的两段母线上的PT核对相位 (2)直接利用多功能核相仪较多被采用的第二种方法，这种方法比较安全可靠，主要是由于两个PT同相电压间总有一个固定的相角差本文针对10KV架空线路核相作业的标准化进行了探讨首先介绍了浙江省某地10KV架空线路的现场核相作业情况，进而总结了核相试验的工作经验，最终提出了核相作业的标准化程序，同时制订了10KV架空线路核相作业标准化作业卡2．义乌供电局现场核相作业分析2.1 现场核相作业背景2006年12月28日110KV双林变电所竣工投产，其10KV架空线路鲁雅845线与110KV义亭变电所10KV架空线路盛村215线联络，需要相位校验作业。
这次核相以10KV盛村215线为基准，核相点在两条10KV线路的联络点（线路末端），换相点在10KV鲁雅845线#0杆第一次核相作业之后发现相序不正确，工作人员换相位后再进行第二次核相，但相序仍然不正确，直至再次换相后10KV鲁雅845线的相序才正确10KV联络线路核相工作是配网中常见而简单的一项工作，但提高10KV线路核相准确性，确保新设备投运效率，是实际电力系统安全运行的重要保障2.1.1 现场核相作业数据本文核相工作采用用南京某公司生产的 SHX-2000Y III型无线高压数字核相仪，可以检测相角差，准度较高，同相误差≤10度，不同相误差≤15度鲁雅845线路与盛村215线路第一次核相检测数据见表1图 1 10KV鲁雅845线换相示意图表1 第一次核相检测记录相角差/度盛村215线路ABC鲁雅845线路A′1200240B′2401200C′0240120核相结论: 不正确按照表1检测数据，鲁雅845线A′、B′、C′相应分别与盛村215线B、Ｃ、Ａ相同相位，需将鲁雅845线A′相换至Ｂ相桩头，B′相换至Ｃ相桩头，C′相换至Ａ相桩头按照上述分析，工作人员进行了第一次换相工作，然后进行第二次核相，检测数据见表2。
表2 第二次核相检测记录 相角差/度盛村215线路ABC鲁雅845线路A′1202400B′0120240C′2400120核相结论: 不正确得出上述结论以后，现场的工作人员进行了讨论，经过第二次换相操作之后，最终得出了正确的核相结论以下对现场核相作业流程以及发生错误原因进行阐释2.1.2 现场核相作业分析首先，分析10KV鲁雅845线路核相点和换相点的选择核相点必须在两条10KV线路的联络点，也就是两条线路末端；为了确保10KV鲁雅845线路上的三相动力用户不发生反转，则必须将１0KV鲁雅845线路电源进行换相为了节省建设用地，110KV双林变电所10KV线路均采用１0KV电缆出线上10KV杆塔然后再架空架设，为了便于工作，换相点我们选择在＃０杆位置，拆接10KV电缆头搭接线即可应该说核相点和换相点的选择是正确的其次，分析核相仪器检测数据的正确性这次使用的检测仪器购买于2005年上半年，已经使用多次并准确无误核相人员、换相人员均是熟练工，且工作有专责监护人监护；当天核相工作不仅只有１0KV鲁雅845线一个工作点，该工作小组先前已经顺利完成2个工作点的核相工作。
核相器没有问题，每相有三次检测机会，检测数据应该是正确的 那么我们换相方法是否正确呢？经事后分析，换相方法是正确的，也没有正、反序之说，最终通过综合分析，得出结论：核相试验结果不正确的关键原因是，换相点远离核相点时，工作人员事先没有对10KV鲁雅845线路两端“定相位”工作，也就是说10KV鲁雅845架空线路在途中有“换相”现象，导致不正确结果事后检查证实，10KV鲁雅845线路同杆双回路改为单回路过程中，杆塔上搭接跳线有“换相”过程，而核相工作人员忽略了这一细节10KV鲁雅845架空线路换相情况如图1所示将表1、表2检测数据结合图1分析，可以发现第一次换相工作失败的原因通常在电缆敷设施工时，为了确定电缆两端的相位一致，需要用绝缘摇表进行“定相位”工作，但是在架空线路上，施工人员习惯性地按照架空导线安装排列顺序进行“定相位”，作业前没有沿线路检查核对或者用绝缘摇表进行两端定相位工作2.2核相作业标准化为了吸取此次核相工作教训，提高10KV联络线路核相准确性，确保新设备快速投运，本文提出开展标准化作业，同时初步制订了《10KVхх线路核相标准化作业卡》，其主要内容和格式如下,供大家参考2.2.1 核相作业前准备作业前包括准备工作安排、作业人员要求、工器具准备、危险点分析及安全措施、作业人员分工等5项内容。
A．准备工作具体内容：1) 明确本次作业的工作任务，工作负责人在“责任人”一栏内签名2) 现场勘察，确定本次作业的核相点和换相点，检查工作杆塔周围环境、地形状况等，判断能否进行核相作业；确定杆塔上操作方案；了解系统接线的运行方式，申请是否需要停用重合闸3) 签发工作票，工作负责人填写线路第二种工作票，审核正确后交工作票签发人签发[6]4) 填写操作票，杆上操作人员填写操作票，工作负责人负责审核5) 召开班前会，学习标准化作业卡，交待工作任务和人员分工，掌握操作程序和操作中的危险点及控制措施B．作业人员要求具体内容：1) 工作人员的精神状态符合要求，个人工器具和穿着符合要求2) 工作人员的作业技能、安全资质符合要求C．工器具准备具体内容：1) 准备本次作业工器具：１台核相器、１台2500V绝缘摇表、２双绝缘手套、围 栏和警告标示牌若干（视现场情况）、３盏夜间照明灯（视作业时间）2) 工作结束后，工器具的收回数量要与准备数量必须相符合，责任人签名确定D.危险点分析及安全控制措施具体内容：1) 防止触电，天气符合带电作业要求；核相器在使用前必须测试合格后方可使用；作业人员操作时必须戴绝缘手套；人员移动过程中必须与带电部位保持足够安全距离；绝缘操作杆移动时，引线与带电部位应保持安全距离（有线核相器）。
2) 防高空坠落，高空作业应使用安全带、戴安全帽；安全带要系在牢固的主材上；杆上转移作业位置时，不得失去安全带的保护3) 防高处坠物伤人，现场杆下人员必须戴好安全帽；杆上作业防止掉东西，使用工器具、材料等放在工具袋内，工器具的传递要使用传递绳E．作业分工具体内容：明确作业人员所承担的具体作业任务，工作负责人也是本次工作的专责监护人根据核相作业前准备工作的具体内容，制订标准作业卡，具体格式见第3节表3-8所示2.2.2 核相作业标准化程序作业程序包括换相点与核相点定相位、作业步骤鸡标准、检测结论等3项内容A．定相位沿线检查核对换相点与核相点的相位，并进行标识相序标识规则：工作人员面对待校验线路的电源侧，按照架空导线从左到右或从上到下的排列标示相序；在核相点，待校验线路相序标示与基准线路的相序对应B．核相1) 办理工作许可手续，调度许可后方可工作2) 现场交查，工作负责人向列队的工作班成员宣读工作票，交待工作任务、安全措施和注意事项3) 设置围栏，根据作业现场实际情况装设安全围栏核和警告标示牌4) 检查工器具，核相器绝缘检查，用2500V绝缘摇表进行摇测，其阻值不得低于700MΩ，检查合格后接线并按工作要求布置好；绝缘手套外观检查，应无针孔、裂纹、砂眼。
5) 登高，上杆前检查登高工器具和杆塔情况，杆上作业人员戴绝缘手套、安全帽；在杆上与带电线路保持足够安全距离；根据杆上设备状况，以便于绝缘操作杆移动、换位为原则，明确主操作和副操作6) 传递工器具，地面工作人员将准备好的工具传递给杆上作业人员7) 核相操作，工作负责人在操作过程中要高声呼唱，确认操作完成后再进行下一步骤；按照操作票拟写步骤逐相进行核相8) 工作终结，工作结束后工作负责人检查工作完成情况，全体作业人员擦拭好工具，并放入专用箱（袋），清理现场；工作负责人向调度汇报核相结论并终结工作票根据核相作业标准化程序的流程和具体内容，制订标准作业卡，见第3节表10、表11所示3 核相作业标准化作业卡为了规范10KV架空线路核相作业程序，本文根据核相作业前准备工作以及标准化程序的具体内容，制订标准作业卡，具体格式见表3-11表 3 ×。
