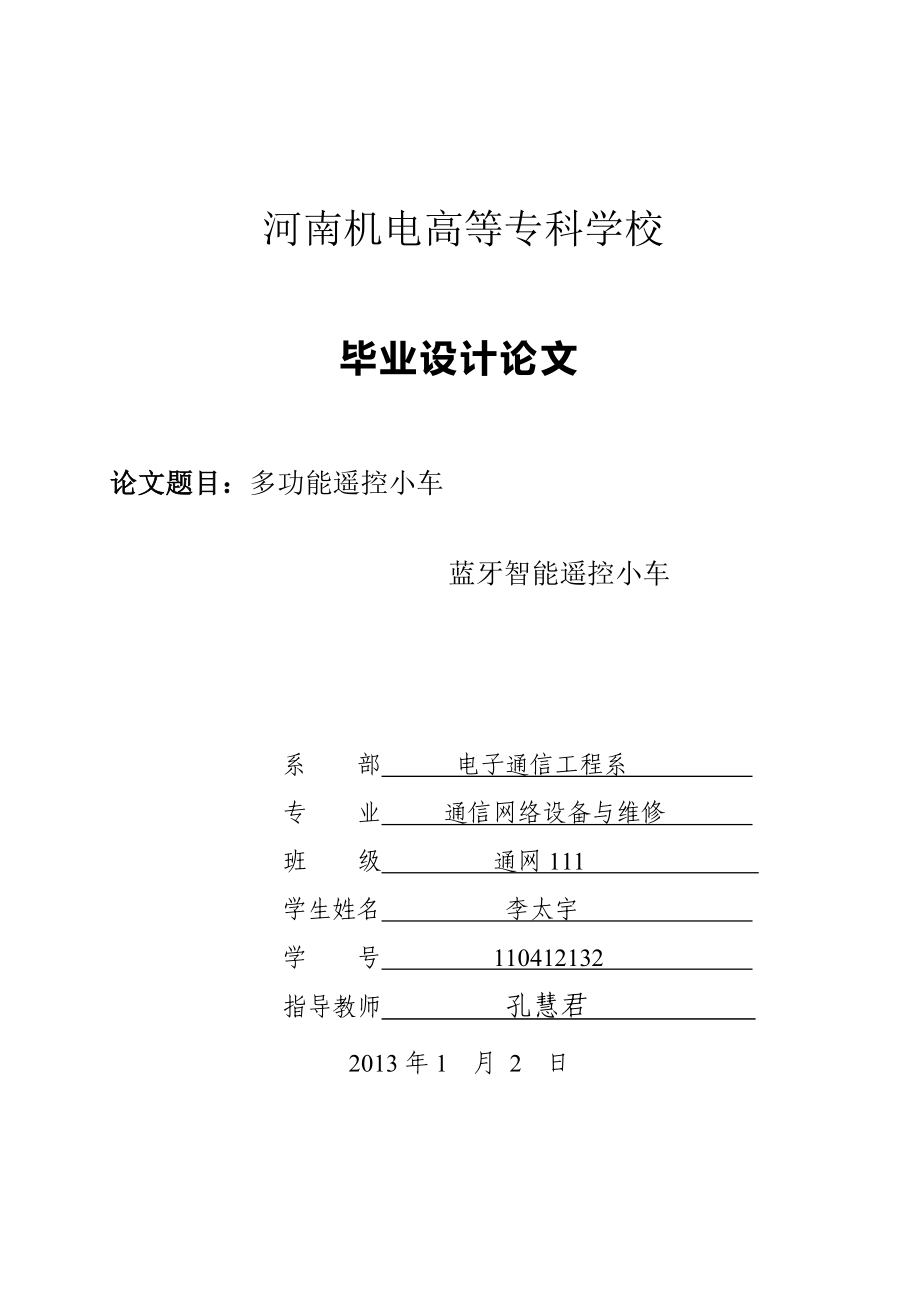

河南机电高等专科学校毕业设计论文论文题目:多功能遥控小车 蓝牙智能遥控小车 系 部 电子通信工程系 专 业 通信网络设备与维修 班 级 通网111 学生姓名 李太宇 学 号 110412132 指导教师 孔慧君 2013年1 月 2 日 基于蓝牙遥控的多功能智能小车设计与制作摘要:无线遥控的机器人小车在危险环境作业、人员搜集等应用中可发挥特殊的作用本次毕业设计选择基于蓝牙遥控的多功能智能小车为对象设计了该系统的硬件电路原理图和PCB图,控制系统以STC12C5A60S2单片机为主控芯片,采用L293D为电机驱动芯片、蓝牙无线遥控模块、红外光电传感器模块、超声波发射与接收模块等构成外围扩展电路。

将自制的控制电路、控制程序和四轮小车机械结构相结合,制作多功能机器人小车实验调试实现了智能小车的蓝牙无线遥控、自动避障、自动循迹等功能关键词:单片机 ;蓝牙遥控 ;PWM调速;光电传感器Development of a smart remote control vehicle based on blue-tooth communicationAbstract: Wireless remote control robot car could play a special role in the hazardous environment operations and search & rescue personnel. A multi-function smart car with bluetooth remote control is selected as my graduation thesis subject. The design of the system hardware circuit schematic and PCB diagram is present in paper. The control system circuit is mainly consist of a STC12C5A60S2 MCU as the main chip, as well as a L293D chip for motor driving, a bluetooth wireless communication module for remote control, a infrared photoelectric sensor module for object detection, a ultrasonic transmitter and receiver module for distance measurement. The smart car is implemented by the combination of the self-control circuit, the control program code and four-wheel car mechanical structure. Experimental tests showed that some functions such as Bluetooth wireless remote control, automatic obstacle avoidance, automatic tracking route, auto-sensing objects and auto-detecting distance were completely achieved in the smart car.Keywords: Single Chip Microcomputer; Blue-Tooth Remote control; PWM Speed Regulation; Optical Electronic Sensor目录第一章 前言 1第二章 方案比较与论证 22.1总体方案设计 22.2无线模块设计 32.3显示模块设计 32.4调速模块设计 62.5循迹模块设计 72.6避障模块设计 8第三章 智能车机结构分析 93.1底板设计 93.2 电机与底板的连接支架设计 103.3整体装配图 11第四章 控制系统电路设计 124.1 MCU的选型 124.2 电机驱动电路设计 144.3 显示电路设计 164.4 蓝牙模块设计 184.5 电源电路设计 204.6 PCB图设计 21第五章 蓝牙遥控小车程序设计 245.1主程序设计 245.2电脑端蓝牙控制软件的设置 265.3蓝牙模块参数设置 27第六章 调试结果分析 316.1 各模块功能调试 316.2 总结 35致谢 36参考文献 37附 录A 38附 录B 39第一章 前言随着汽车工业的迅速发展,关于汽车的研究也就越来越受人关注。

遥控小车起源于美国,由于政府对无线遥控小车研发的资助以及相关资助的推动作用,日本、美国、德国等工业大国在遥控小车技术上占据着明显优势我国的无线遥控小车研究工作始于20世纪中后期,在国家的863、973等技术发展计划的重点支持下,国内已大范围地进行无线遥控小车的研究全国电子大赛和省内电子大赛几乎每次都有智能小车这方面的题目,全国各高校也都很重视该题目的研究,但是与国际先进还存在一定的差距可见其研究意义很大本设计就是在这样的背景下提出的设计的智能电动小车能够实现无线遥控,串口通讯,实时检测速度,避障碍等功能无线遥控实现方法包括蓝牙、红外、射频几种,其中蓝牙技术具有一定优势,目前在信息家电方面应用正在铺设各种家电共用遥控,并可组网与公众互联网相接,共享有用信息目前蓝牙技术实现无线遥控的短板在于传输距离短和芯片价格高方面但随着科技发展,这些问题正在逐步得以解决 无线遥控机器人有着广阔的应用前景根据题目的要求绘制电路原理图和PCB图,制作电路板;在Keil C编译环境下编写控制程序并调试,确定如下方案:在蓝牙无线遥控的基础上,加装光电红外传感器、光敏电阻、温度传感器,实现对电动车的速度、位置、运行状况、运行环境的实时监测,并将测量数据传送至单片机进行处理,然后由单片机根据所检测到的各种数据,对电动车经行对应的控制并将计算出的数据送至上位机显示,实现真正的实时监控。

本次设计可以对电动车的运动状态进行实时监控,可满足对系统的各项要求本设计采用STC系列中的STC12C5A60S2单片机以单片机为控制核心,利用传感器检测道路上的各种信息,控制电动汽车的无线遥控、自动避障、自动寻迹、寻光、自动测温等功能第二章 方案比较与论证本次毕业设计主要是针对无线遥控智能车进行分析、设计和制作本次设计以STC12C5A60S2单片机为主控芯片,实现了智能车的无级调速功能、蓝牙遥控功能、自动避障功能、速度检测功能、光线检测功能、距离检测功能等2.1总体方案设计图2.1系统原理框图本小车是以STC12C5A60S2为主控制器开始由电脑或者发送蓝牙无线信号来启动并复位小车,由超声波传感器或红外光电传感器进行障碍检测,通过单片机控制小车行驶、显示、避障和调速智能车使用4WD驱动,以提高整车运动的平稳性;在智能车进驶过程中,采用双极式H型PWM脉宽调制技术实现快速、平稳地的调速;通过超声波传感器和红外光电传感器实现自动避障,自动循迹等功能;通过透射式光电传感器计量轮子旋转的圈数(也就是脉冲数)实现速度检测功能;最后通过蓝牙无线传输功能将智能车的行驶信息实时地传送给上位机,以实现实时监控功能。

当然也可通过蓝牙无线遥控来控制小车的行驶状态这就是本设计的总体设计思路2.2无线模块设计无线控制是为了能够实现对智能车的远程遥控,使小车可以在遥控状态下代替人类完成一些危险项目目前短距离无线数据传输技术主要有两大类,一类是基于IrDA红外无线通信技术,另一类是基于ISM(Industrial Scientific Medical)频段射频通信技术较为主流的几种通信技术之间既存在着相互竞争,但又在某些实际应用领域内相互补充、相互配合,究竟选择何种技术更优越,需要由具体的工作环境来决定表2.1所示为四种短距离无线通讯技术主要性能参数表2.1 几种典型无线传输方案比较蓝牙技术红外技术WiFi技术ISM射频技术通信距离<100m<10m<300m<1000m通信速率<10Mb/s<16Mb/s<11Mb/s<500kb/s通信频率或波长2.4GHz0.75um-24um2.4GHz315、433.868、915和2400MHz频率申请否否否否开发难易难易难易模块成本高很低较低低方案:通过表格可以看出,他们在近距离通讯领域都可以提供可靠的通信服务,但是同时他们的应用有着各自的技术架构的限制在以上的几种中,我最终选择了蓝牙无线传输方式。

2.3显示模块设计显示模块的主要功能是显示小车运动时的速度,位置及运动时间等信息常用显示器件有LCD显示器、数码管,点阵屏等等根据此次设计需要我提出了以下实现方案方案一:采用8位数码管显示,数码管电路和程序设计简单,但需要循环显示所以占用资源多方案二:采用1602LCD显示器显示此方案采用集成显示模块,硬件电路更加简单,并且液晶显示器消耗电流小,更节能,同时软件实现也简单方案三:PC机显示通过上位机的串口软件来实时监控智能车的行驶信息软件实现简单,无需其他的外部硬件设计表2.2 几种典型显示方式比较数码管显示LCD显示PC机显示开发难易易易较难模块成本很低低高观察方式繁琐繁琐方便方案:通过表格可以看出,方案三更加简单方便,且在智能车行驶过程中,通过LCD来观察智能车行驶信息也不方便,所以我最终选择方案三为本设计中的显示方案但为了以后的功能扩展,也附加了1602LCD显示功能为了节约电能,单独使用了一个单刀双掷开关控制LCD的通断2.4测速模块设计测速模块的功能是完成当前小车速度信息采集,并输出标准脉冲信号,供单片机处理,运算出小车实时速度速度检测可用加速度传感器,光电编码盘,测速电机等实现。

方案一:磁式测速发电机永磁式直流测速发电机是一种将转子速度转化为电气信号的机电式信号元件,是伺服系统中基本元件之一作为测速、校正,解算元件,他被广泛应用于各种速度和位置控制系统中永磁式测速发电机主要由定子、转子和电刷部件等组成一般情况下自动控制系统对其元件的要求主要是高的精确度、灵敏度、可靠性等因此永磁式直流测速发电机在电气性能方面应满足以下要求:(1) 输出电压和转速成线性关系(2)温度。
