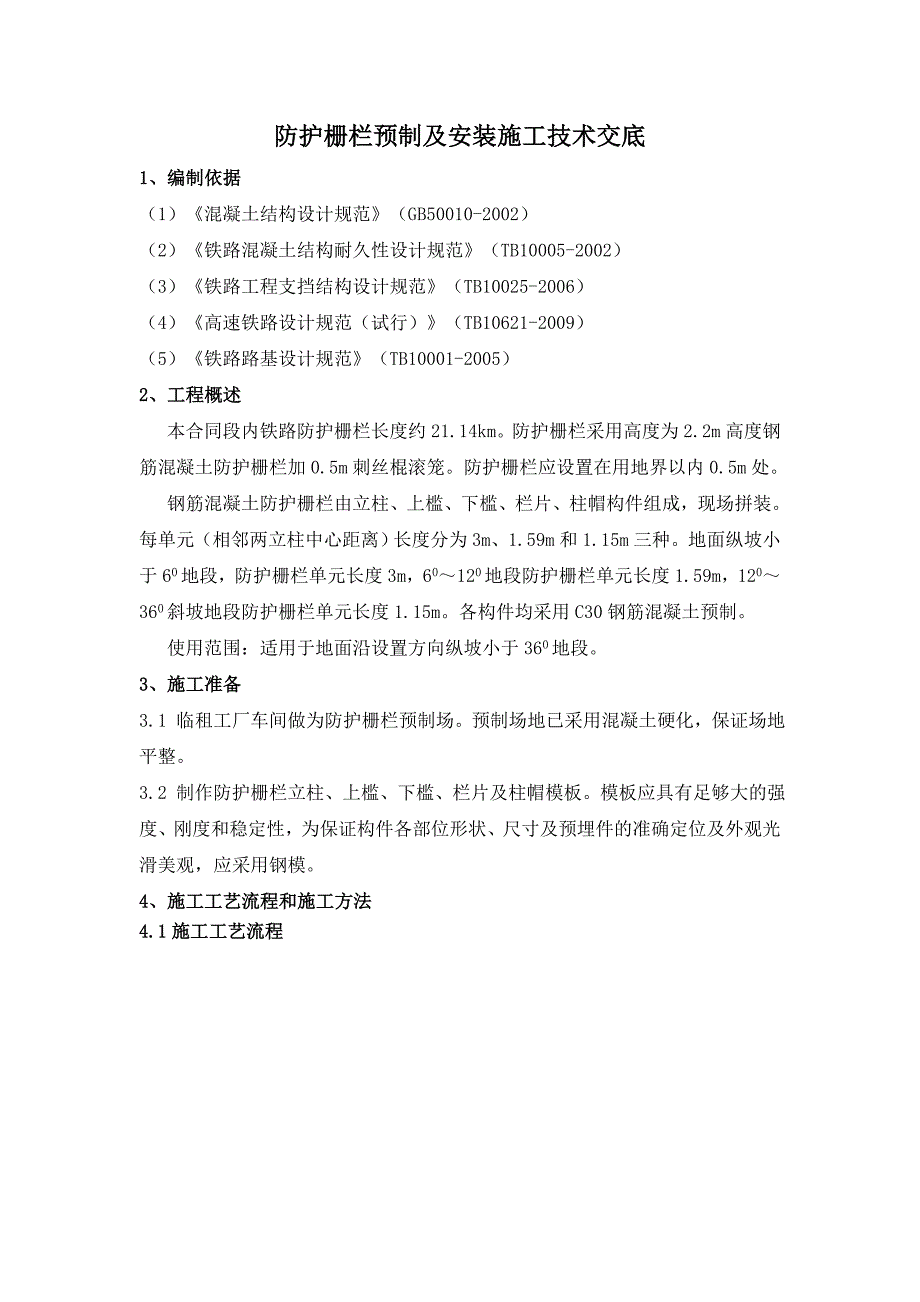

防护栅栏预制及安装施工技术交底1、编制依据（1）《混凝土结构设计规范》（GB50010-2002） （2）《铁路混凝土结构耐久性设计规范》（TB10005-2002）（3）《铁路工程支挡结构设计规范》（TB10025-2006）（4）《高速铁路设计规范（试行）》（TB10621-2009）（5）《铁路路基设计规范》（TB10001-2005）2、工程概述 本合同段内铁路防护栅栏长度约21.14km防护栅栏采用高度为2.2m高度钢筋混凝土防护栅栏加0.5m刺丝棍滚笼防护栅栏应设置在用地界以内0.5m处钢筋混凝土防护栅栏由立柱、上槛、下槛、栏片、柱帽构件组成，现场拼装每单元（相邻两立柱中心距离）长度分为3m、1.59m和1.15m三种地面纵坡小于60地段，防护栅栏单元长度3m，60～120地段防护栅栏单元长度1.59m，120～360斜坡地段防护栅栏单元长度1.15m各构件均采用C30钢筋混凝土预制使用范围：适用于地面沿设置方向纵坡小于360地段3、施工准备3.1 临租工厂车间做为防护栅栏预制场预制场地已采用混凝土硬化，保证场地平整3.2 制作防护栅栏立柱、上槛、下槛、栏片及柱帽模板模板应具有足够大的强度、刚度和稳定性，为保证构件各部位形状、尺寸及预埋件的准确定位及外观光滑美观，应采用钢模。
4、施工工艺流程和施工方法4.1施工工艺流程工艺流程图立柱钢筋绑扎立柱模板涂刷脱模剂钢筋笼安装 浇筑混凝土养护拆模存放栏片钢筋绑扎立柱基础基坑开挖上、下槛及柱帽钢筋绑扎栏片模板涂刷脱模剂埋设立柱模板涂刷脱模剂浇筑混凝土浇筑混凝土养护钢筋笼安装养护钢筋笼安装拆模存放存放拆模上槛、下槛、栏片、柱帽、金属网片安装4.2 施工工艺要点4.2.1立柱预制及埋设立柱截面尺寸为180mm*180mm，两侧设置100mm长牛腿支撑，以便搭接下槛防护栅栏起点、终点或与其他建筑物连接时，单侧设牛腿支撑1）地面纵坡0～120平缓地段防护栅栏立柱立柱高度为2975mm中间立柱及端部立柱的牛腿支撑根部底面距立柱底端距离为850mm；阶梯处立柱低阶梯侧的牛腿支撑根部底面距立柱底端距离为850mm，高阶梯侧的牛腿支撑根部底面距立柱底部距离为1125mm，两牛腿支撑高差为275mm立柱采用C30钢筋混凝土预制，表面应光滑，预制立柱时于顶部预埋Φ20螺杆，埋入立柱深度70mm，中间立柱及端柱外露235mm，阶梯处外露510mm，以备与上槛及柱帽连接；于立柱顶端以下100mm、200mm处各预留1个Φ12圆孔，以备与金属网片连接。
立柱基础尺寸为：长*宽*高=800*600*900mm基坑应尽量垂直开挖，基坑尺寸应符合设计要求，不得扰动基坑侧的原状土体对扰动土体应挖除回填，回填土压实系数不小于0.93埋入立柱时，应严格控制好位置，定位后用C25混凝土浇注，并保证立柱纵、横向不偏位，竖向垂直，待基础混凝土强度达到设计强度70%后方可撤去立柱支撑立柱埋入深度为900mm2）地面纵坡120～360斜坡地段防护栅栏立柱中间立柱、低侧端柱高度为2975+1150tgα mm, α为地面纵坡坡度；高侧端柱高度为2975mm低侧端柱及高侧端柱的牛腿支撑根部底面距立柱底端距离为850mm；中间立柱靠近低侧端柱的牛腿支撑根部底面距立柱底端距离为850mm，靠近高侧端柱的牛腿支撑根部底面距立柱底端距离为850+1150tgα mm，两牛腿支撑高差为1150tgα mm立柱采用C30钢筋混凝土预制，表面应光滑，预制立柱时于顶部预埋Φ20螺杆，埋入立柱深度70mm，中间立柱、低侧端柱及高侧端柱外露235mm，以备与上槛及柱帽连接；中间立柱、低侧端柱于立柱顶端以下100mm、200mm、400mm处横向各预留1个Φ12螺栓圆孔，以备与金属网片连接；中间立柱、低侧端柱于立柱相邻上槛底面线以上70mm处横向预留Φ22螺栓孔及深50mmΦ65圆孔（低端侧），以备与相邻上槛连接。
立柱基础尺寸为：长*宽*高=600*600*900mm基坑应尽量垂直开挖，基坑尺寸应符合设计要求，不得扰动基坑侧的原状土体对扰动土体应挖除回填，回填土压实系数不小于0.93埋入立柱时，应严格控制好位置，定位后用C25混凝土浇注，并保证立柱纵、横向不偏位，竖向垂直，待基础混凝土强度达到设计强度70%后方可撤去立柱支撑立柱埋入深度为900mm预制立柱时，应注意上、下坡方向及“禁止入内”四个字刻画的正反面4.2.2上槛预制（1）适用于单元长度3m的上槛上槛高125mm,宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度20mm端部上槛长3140mm，一端设100mm长的楔式接茬；中间上槛长3100mm，两端均设100mm长楔式接茬上槛采用C30钢筋混凝土预制，表面光滑端部上槛设楔式接茬一端距端头50mm处竖向预留一个Φ22螺栓圆孔，另一端距端头90mm处竖向预留一个Φ22螺栓圆孔；中间上槛两端距端头50mm处均竖向预留一个Φ22螺栓圆孔，以备与立柱连接上槛钢筋布置详见《铁路线路防护栅栏》通线（2011）8001-182）适用于单元长度1.59m的上槛上槛高125mm,宽180mm，分端部及中间两种形式，分别用于防护栅栏起终点位置及中间位置，其下部有向下开口的卡槽，卡槽深度20mm。
端部上槛长1730mm，一端设100mm长的楔式接茬；中间上槛长1690mm，两端均设100mm长楔式接茬上槛采用C30钢筋混凝土预制，表面光滑端部上槛设楔式接茬一端距端头50mm处竖向预留一个Φ22螺栓圆孔，另一端距端头90mm处竖向预留一个Φ22螺栓圆孔；中间上槛两端距端头50mm处均竖向预留一个Φ22螺栓圆孔，以备与立柱连接上槛钢筋布置详见《铁路线路防护栅栏》通线（2011）8001-193）适用于单元长度1.15m的上槛上槛高125mm,宽180mm，分低侧端部、中部及高侧端部两种形式，分别用于防护栅栏低侧端位置、中间位置及高侧端位置，其下部有向下开口的卡槽，卡槽深度20mm低侧端部、中部上槛长1145mm，高侧端部上槛长1330mm上槛采用C30钢筋混凝土预制，表面光滑低侧端部、中部上槛一端预留竖向Φ22螺栓孔，螺栓孔中心距端头90mm；另一端预留横向Φ22螺栓孔，深150mm，以备与立柱连接；高侧端部上槛，两端预留竖向Φ22螺栓孔，螺栓孔距端头均为90mm，以备与立柱连接上槛钢筋布置详见《铁路线路防护栅栏》通线（2011）8001-204.2.3 下槛预制下槛宽180mm，高175mm，下槛上部有向上的卡槽，深度10mm；两端有竖向向外的卡槽，宽60mm，深50mm。
按单元长度不同分为三种形式，长度2.81m适用于单元长度3m，长度1.405m适用于单元长度1.59m，长度0.965m适用于单元长度1.15m下槛采用C30钢筋混凝土预制，表面光滑下槛钢筋布置详见《铁路线路防护栅栏》通线（2011）8001-214.2.4 栏片预制每单元含1～2片栏片，通过上下槛的卡槽固定2.7m高防护栅栏栏片高1875mm，厚90mm，栏片肋柱下部1m间隙宽度为105mm，上部间隙宽度120mm，中部设置100mm渐变段栏片两侧肋柱下部1m截面尺寸为宽*厚=100*90mm，上部截面尺寸为宽*厚=92.5*90mm；中间肋柱下部1m截面尺寸为宽*厚=115*90mm，上部截面尺寸为宽*厚=100*90mm栏片钢筋布置详见《铁路线路防护栅栏》通线（2011）8001-24、251） 适用于单元长度3m的栏片每单元含2片栏片，每片栏片长1405mm，栏片采用C30钢筋混凝土预制，表面应光滑2） 适用于单元长度1.59m的栏片每单元含1片栏片，每片栏片长1405mm，栏片采用C30钢筋混凝土预制，表面应光滑3） 适用于单元长度1.15m的栏片每单元含1片栏片，每片栏片长965mm，栏片采用C30钢筋混凝土预制，表面应光滑。
4.2.5 柱帽预制柱帽截面尺寸为180*180mm，高度150mm，顶部中心预留Φ22螺栓孔，用于立柱顶部及台阶过渡处前后上槛间的连接；顶部中心预留Φ65圆孔，深50mm，用于锚固螺栓拼装后螺栓孔采用C30混凝土封填，顶部Φ65圆孔可用水泥砂浆填封柱帽侧面中心位置横向预埋Φ10螺杆，埋入70mm，外露90mm，以便与金属网片相连柱帽采用C30混凝土预制4.2.6 金属网片（1）金属网片用于2.7m高防护栅栏的上部，垂直高0.5m采用Q235钢板边框，规格宽度50mm，厚度2mm，上部边框设置于弯折点以上的中部位置；内部网丝采用HPB235Φ6.5mm高线钢丝冷拔加工，规格75*150mm（Φ4mm），网丝与边框须焊接牢固上部向外折角300，弯折段垂直高度200mm金属网片总高480mm，安装时下边缘距离上槛留20mm间隙2）金属网片与立柱的连接采用Q235钜管及螺栓连接，钜管规格30*50mm，钜管厚度2mm3）斜坡地段金属网片顶部与地面平行，高度至上槛顶不小于0.5m4）连接件、边框、网片成型后应整体镀锌并进行热浸塑（或喷塑）处理4.2.7柱帽、上槛与立柱组装（1）端柱、缓坡中柱① 钜管垂直高度875mm，钜管底端竖直以上50mm、150mm、450mm、775mm（300折角侧）处垂直钜管各预留1个Φ12螺栓孔，以便与立柱、柱帽、金属网片边框连接。
② 金属网片两侧边框垂直高度380mm，边框钢板底端竖直以上55mm、377.5mm处各预留一个Φ11螺栓孔2）缓坡台阶柱每个台阶柱安装两个钜管，两个钜管高度分别为875mm、1150mm①高度为875mm的钜管底端竖直以上50mm、150mm、450mm、775mm处垂直钜管各预留1个Φ12螺栓孔，底端竖直以上725mm（300折角侧）水平预留1个Φ12螺栓孔，以便与立柱、柱帽、金属网片边框连接金属网片两侧边框垂直高度380mm，边框钢板底端竖直以上55mm、330mm、377.5mm处各预留一个Φ11螺栓孔②高度为1150mm的钜管底端竖直以上50mm、150mm、450mm、725mm、1140mm（300折角侧）处垂直钜管各预留1个Φ12螺栓孔金属网片两侧边框垂直高度380mm，边框钢板底端竖直以上55mm、377.5mm处各预留一个Φ11螺栓孔3）斜坡台阶柱钜管垂直高度1075mm，钜管顶端较低角竖直以下100mm、425mm（300折角侧）、725mm、825mm、1025mm处垂直钜管各预留1个Φ12螺栓孔金属网片两侧边框垂直高度380mm，边框钢板底端竖直以上55mm、377.5mm处各预留一个Φ11螺栓孔。
4.3 栅栏门 栅栏门根据工务、电务等设备检查和维修施工作业的需要设置 栅栏门原则每公里一处，与大桥、特大桥时，栅栏门可设置在桥头，具体位置由工务、电务部门确定 钢筋混凝土防护栅栏采用推拉式防护栅栏门，门宽3m栅栏门框为C12槽钢（120mm*53mm*5.5mm），安装在立柱中间大门全部采用60*40*3mmQ235钜管工厂生产，现场安装完后，网框整体喷灰色防锈漆门安装后应滑动自如4.3.4 4-Φ16冷拔钢筋与上下槽钢焊接Φ16钢筋与槽钢间断交错焊接，焊口。
