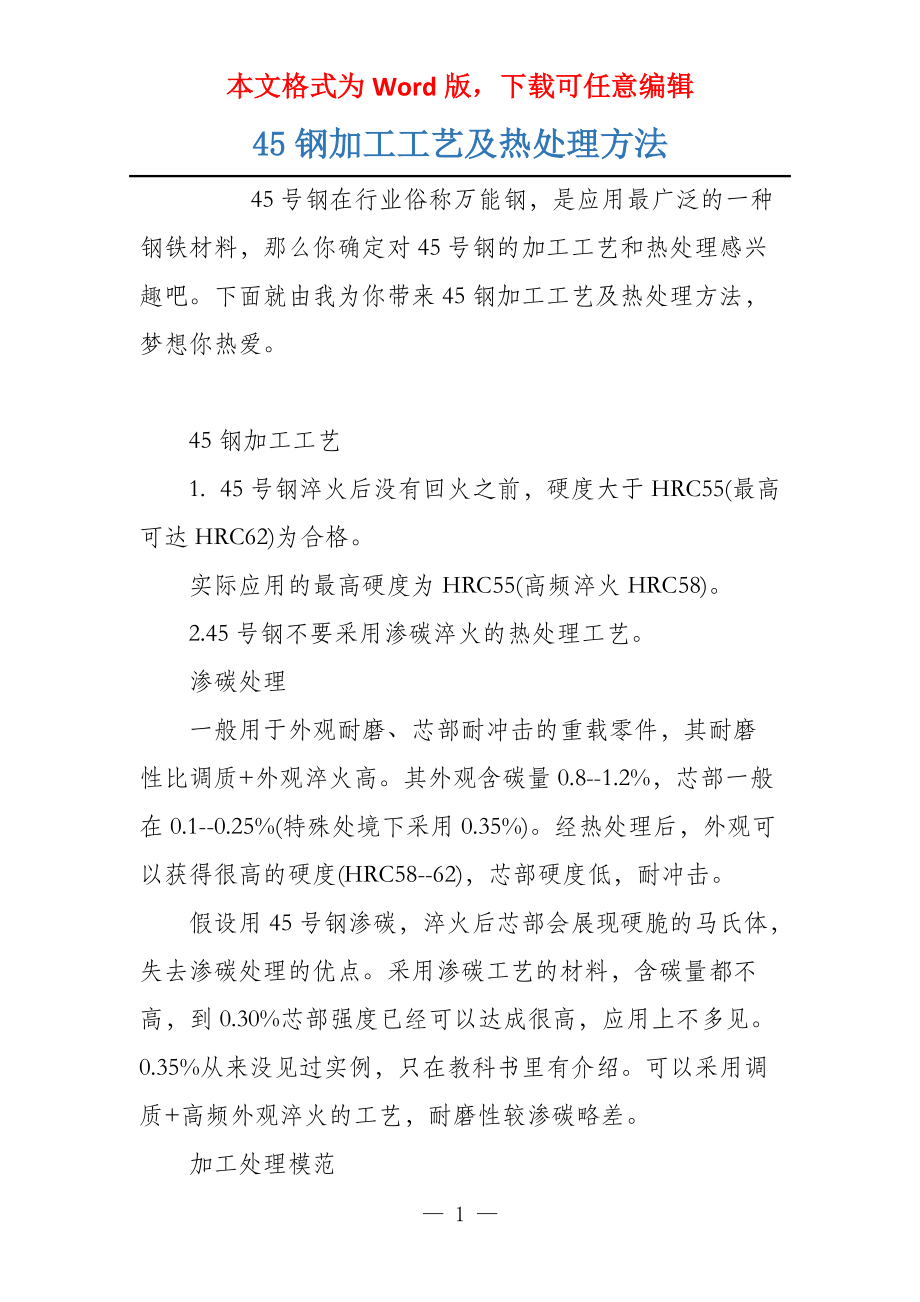

本文格式为Word版，下载可任意编辑45钢加工工艺及热处理方法 45号钢在行业俗称万能钢，是应用最广泛的一种钢铁材料，那么你确定对45号钢的加工工艺和热处理感兴趣吧下面就由我为你带来45钢加工工艺及热处理方法，梦想你热爱 45钢加工工艺 1. 45号钢淬火后没有回火之前，硬度大于HRC55(最高可达HRC62)为合格 实际应用的最高硬度为HRC55(高频淬火HRC58) 2.45号钢不要采用渗碳淬火的热处理工艺 渗碳处理 一般用于外观耐磨、芯部耐冲击的重载零件，其耐磨性比调质+外观淬火高其外观含碳量0.8--1.2%，芯部一般在0.1--0.25%(特殊处境下采用0.35%)经热处理后，外观可以获得很高的硬度(HRC58--62)，芯部硬度低，耐冲击 假设用45号钢渗碳，淬火后芯部会展现硬脆的马氏体，失去渗碳处理的优点采用渗碳工艺的材料，含碳量都不高，到0.30%芯部强度已经可以达成很高，应用上不多见0.35%从来没见过实例，只在教科书里有介绍可以采用调质+高频外观淬火的工艺，耐磨性较渗碳略差 加工处理模范 冷压毛胚软化处理模范：温度740~760℃，保温时间4~6h，以50~100℃/h的冷速，随炉降至温度600℃，出炉空冷，处理前硬度197HBS，处理后硬度156HBS。
正火模范：正火温度850-870℃，正火后硬度170-217HBS 调质处理模范：淬火温度84010℃，水冷淬火;回火温度60010℃，出炉空冷 执行标准中 GB/T699-1999标准规定的45钢推举热处理温度为850℃正火、840℃淬火、600℃回火，达成的性能为屈服强度355MPa GB/T699-1999标准规定45钢抗拉强度600MPa，屈服强度355MPa，伸长率16%，断面收缩率40%，冲击功为39J 45号钢的热处理 45钢淬火处理后最高可以达成HRC55，当然要求热处理工艺和材质成分要对但要达成HRC55的硬度，45钢就只能举行低温回火，得到的回火马氏体较粗大，材料硬而脆，使用意义不在，所以一般45钢淬火后的硬度操纵在HRC50左右假设没有耐磨性的要求，更常用的是调质处理 1、淬火处理：推举热处理温度：正火：850℃，淬火：840℃，回火：600℃根据一般热处理模范，热处理制度与硬度关系大致如下： 淬火温度：840℃水淬; (1)150℃回火，硬度约为57HRC; (2)200℃回火，硬度约为55HRC; (3)250℃回火，硬度约为53HRC; (4)300℃回火，硬度约为48HRC; (5)350℃回火，硬度约为45HRC; (6)400℃回火，硬度约为43HRC; (7)500 ℃ 回火，硬度约为33HRC; (8)600℃回火，硬度约为20HRC。
2、调质处理：调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的布局零件，更加是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等但外观硬度较低，不耐磨可用调质+外观淬火提高零件外观硬度 3、45号钢不要采用渗碳淬火的热处理工艺 45号钢的硬度常规分析 45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为:C45 45号钢为 优质碳素布局用钢 ,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理 45#钢广泛用于机械制造，这种钢的机械性能很好但是这是一种中碳钢，淬火性能并不好， 45号钢可以淬硬至HRC42~46所以假设需要外观硬度，又梦想发挥45#钢优越的机械性能，常将45#钢外观渗碳淬火，这样就能得到需要的外观硬度 1. 45钢淬火后没有回火之前，硬度大于HRC55(最高可达HRC62)为合格 实际应用的最高硬度为HRC55(高频淬火HRC58) 2. 45钢不要采用渗碳淬火的热处理工艺 调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的布局零件，更加是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但外观硬度较低，不耐磨可用调质+外观淬火提高零件外观硬度 渗碳处理一般用于外观耐磨、芯部耐冲击的重载零件，其耐磨性比调质+外观淬火高其外观含碳量0.8--1.2%，芯部一般在0.1--0.25%(特殊处境下采用0.35%)经热处理后，外观可以获得很高的硬度(HRC58--62)，芯部硬度低，耐冲击 假设用45钢渗碳，淬火后芯部会展现硬脆的马氏体，失去渗碳处理的优点现在采用渗碳工艺的材料，含碳量都不高，到0.30%芯部强度已经可以达成很高，应用上不多见0.35%从来没见过实例，只在教科书里有介绍可以采用调质+高频外观淬火的工艺，耐磨性较渗碳略差 GB/T699-1999标准规定的45钢推举热处理制度为850℃正火、840℃淬火、600℃回火，达成的性能为屈服强度355MPa GB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16%，断面收缩率为40%，冲击功为39J 45号钢不淬火硬度小于HRC28，对比软，不耐磨淬火后硬度可以(留神是可以)大于HRC55，耐磨性较好， 45号钢淬火后硬度可以(留神是可以)大于HRC55。
但这是小截面的，截面稍大，得到的硬度就会降低而且冬天淬裂的可能也是有的这些方面都要留神 不要采用外观氮化处理，虽然外观硬度可以提高好多，但基体材料会硬度很低虽然耐磨了，但会压出小坑来 — 5 —。
