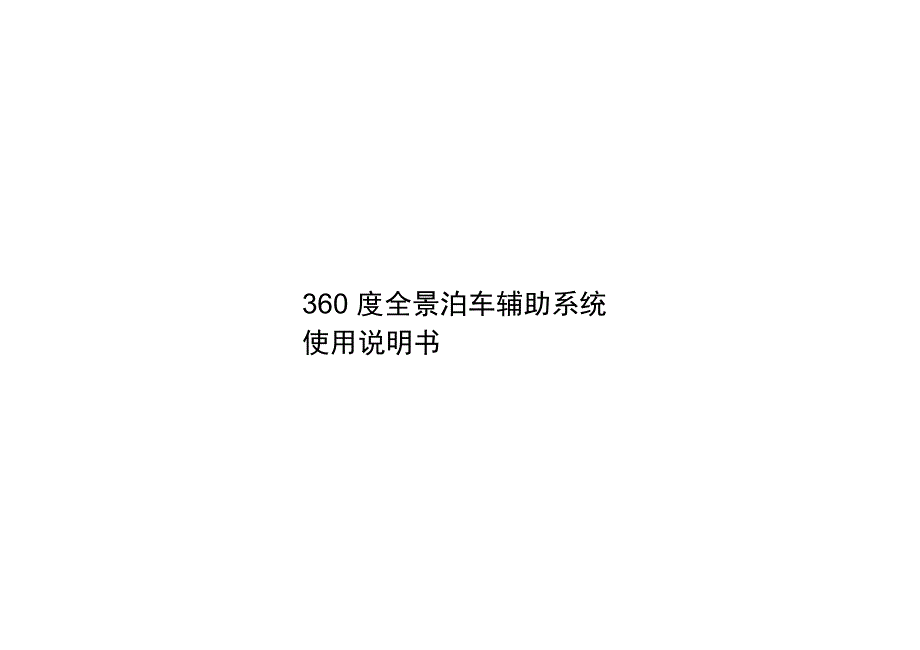

360 度全景泊车辅助系统使用说明书360度全景泊车辅助系统使用说明书欢迎使用360全可视泊车辅助系统本使用说明书讲解了正确使用 360全可视泊车辅助系统的必要事项在使用前，请务必仔细阅读本说明书中的插图仅为示意图，实际使用请以实物为准产品概述360全可视泊车辅助系统通过安装在车身前后左右的 4个广角摄像头，同时采集车辆四周的影像，经过图像处理单元矫正和拼接后，形成一幅车辆四 周的360度全景俯视图，实时传送到中控台的显示设备上通过 360全可视泊车辅助系统，驾驶员坐在车中即可直观地看到车辆所处的位置以及车辆周 围的障碍物，从容操控车辆泊车入位或通过复杂路面，有效减少刮蹭、碰撞、陷落等事故的发生产品组成360全可视泊车辅助系统主要包括一个图像处理单元和四个广角摄像头，如图 1、2所示通常，左、右摄像头分别安装在左、右后视镜下方，前、后摄像头分别安装在前、后保险杠上方根据车型不同，摄像头的外观和具体的安装位置有所差异图1图像处理单元#图2摄像头显示界面360全可视泊车辅助系统的视频可输出至单独的液晶屏，也可以通过原车安装的 DVD进行显示输出360全可视泊车辅助系统的输出画面具有三种模式，分别适用于不同的场景：1、全景视图模式。
系统开机时，默认处于此显示输出模式全景视图模式由鸟瞰图显示区和前、后影像显示区组成鸟瞰图显示区车身前、后、左、右的显示范围分别在 2米、3米、2.5米、2.5米左右由于镜头角度、畸变等原因以及安全考虑，画面显示的车身并非完全同实际车身位置和大小一致，请注意留足安全距离 前、后影像显示区显示前或后摄像头采集的影像图4全景视图模式 右下方的标志指示当前显示的是哪个摄像头显示的影像，如图 5所示图5前后标志2、后台视图模式汽车启动后，当无任何操作的时候，系统自动进入后台四分立界面进行录象模式，如图 6所示图6前视图模式3、左右视图模式A、在视频画面显示的画面下，当打左转向或右转向时，显示车轮附近的影像图7左右视图模式 取消左转向灯或右转向灯后，视频画面将自动关闭，并返回车载田字格画面B、在车载DVD界面下，打左右转向灯，画面不会切换4、当挂入倒车档位时，自动出现鸟瞰图样式：如下图:摘掉倒车档时，系统将自动进入前视图并在10秒后返回车载 DVD画面警示灯操作：按下警示灯并在1秒后，再次按下警示灯关闭，画面将自动切换为前进视图:如需要退出此画面，按下警示灯并在 1秒后关闭，再次按下警示灯关闭图像，返回车载DVD界面。
图像切换按键在车载DVD界面下，按下图像切换键，依次出现前图单图放大一一左图单图放大一一右图单图放大一一后图单图放大一一关闭显示画面■■■釋■<前视单图 后视单图在所有的画面操作过程中，优先级别如下：遥控器＞单图切换按键 ＞警示灯＞倒车＞左、右转向遥控器说明通过遥控器可以切换前、后、左、右单图的全屏影像，也可以切换前进、后退鸟瞰图、左右转向图及田字格图k_1I按键注释屏显开关键控制显示器是否显示摄像头图像REC键预览/录像切换FRONTS前视图单图放大BACKS后视图单图放大LEFT键左视图单图放大RIGHT键右视图单图放大向上键1、前视鸟瞰图；2、向上移动光标；3、上一曲向下键1、后视鸟瞰图；2、向下移动光标；3、下一曲向左键1、左视左右分割图；向右键1、右视左右分割图；OK键确认设置田字键田字格全景模式MENU!进入菜单键返回键菜单中返回上一级目录菜单说明一、 菜单主界面菜单主界面下包含四个子菜单：影像播放、时间设定、录像设定、其他设定二、 影象播放如图一选择到影像播放选项，按 0K键进入图二影像播放列表，选中录像文件，按 0K键进入录像回放界面影像播放中，按向上键为上一曲播放，按向下键为下一曲播放，按返回键，退出播放，并返回到播放列表。
按返回键或返回按键返回到主菜单界面三、时间设定时间设定可设置的选项有年、月、日、时、分这五个选项设定 ver 1J1J019.01影像播放 时间说走 冬录像设定 —其它i殳定时间设定年2010 r月14日 03Lit …. W分 返回21图三图四时间设定年^^52010 ®月 一14日 _03时16分21返回时间设定年2010日03时16分21返回 图五 图六如图三在主菜单下选择时间设定，并按 OK键进入图四时间设置界面通过向上键和向下键选择需要修改的参数，按 OK键进入图五、图六修改模式；通过向上键和向下键调整至正确的时间后，按 OK键确认按返回键或返回按键返回到主菜单界面四、录像设定如图七在主菜单下选择录像设定选项，并按 0K键进入到图八录像设定的子菜单中按下0K键进行修改录像的分段时间，通过向上键和向下键来确定您所需要的分段录像时间分段录像的时间为 3分钟至10分钟可调按返回键或返回按键返回到主菜单界面五、其他设定设定 ver 1.11.1019.01影像翔放时间设定录像设定其它设定文字设定 o记忆卡格式化返同-图十图九如图九在主菜单下选择其他设定，并按 OK键进入图十其他设定子菜单。
子菜单包含文字设定和记忆卡格式化两个二级子菜单通过向上键、向下键来选择您所需要的语言其中 0代表中文简体，1代表英文，2代表中文繁体其它役定文字设定 0将记忆卡格式化？ T 一 T 1 返回是 否图十三图十四格式化中…完成格式化！图十五图十六如图十三选择格式化菜单，并按 0K键确认格式化内存卡，系统将弹出图十四确认是否格式化卡的确认选择选择是格式化内存卡，系统进入图十五格式化进程中，并在完成后弹出图十六完成格式化的菜单如内存卡损坏，将提示格式化失败指示灯提示：红色指示灯长亮、绿灯熄灭：全可视系统通电 红灯长亮，绿色指示灯闪烁：主机正常工作生产商有权在不事先通知用户的情况下修改界面，具体显示画面以您实际收到的 产品为准下列情况画面显示效果将会受到不良影响：1、 烈日直射摄像头；2、 暴雨或者雨天；3、 摄像头表面结冰或者沾有泥土、灰尘、雪花时;4、 光线非常微弱的环境系统功能一般功能1、 当汽车点火后，挂倒车档或 R 档，全可视系统自动打开R 档时时，前后视图2、 挂倒车档或 R 档时，前后视图模式的影像区域或全景视图模式的前、后影像显示区自动切换到后视影像摘倒车档或 模式的影像区域或全景视图模式的前、后影像显示区自动切换到田字格影像。
3、 开启视频可以通过警示灯触发或者遥控器触发强制打开视频显示状态4、 在视频呢显示状态下，可进行任意的画面切换5、 在挂倒车档时，如需观察其他角度的视频，可先打开视频显示状态后，挂入倒车档，通过遥控器可以观察任意角度的视频产品规格图像处理单元流 电 作 工流 电 态 静A m ^1
