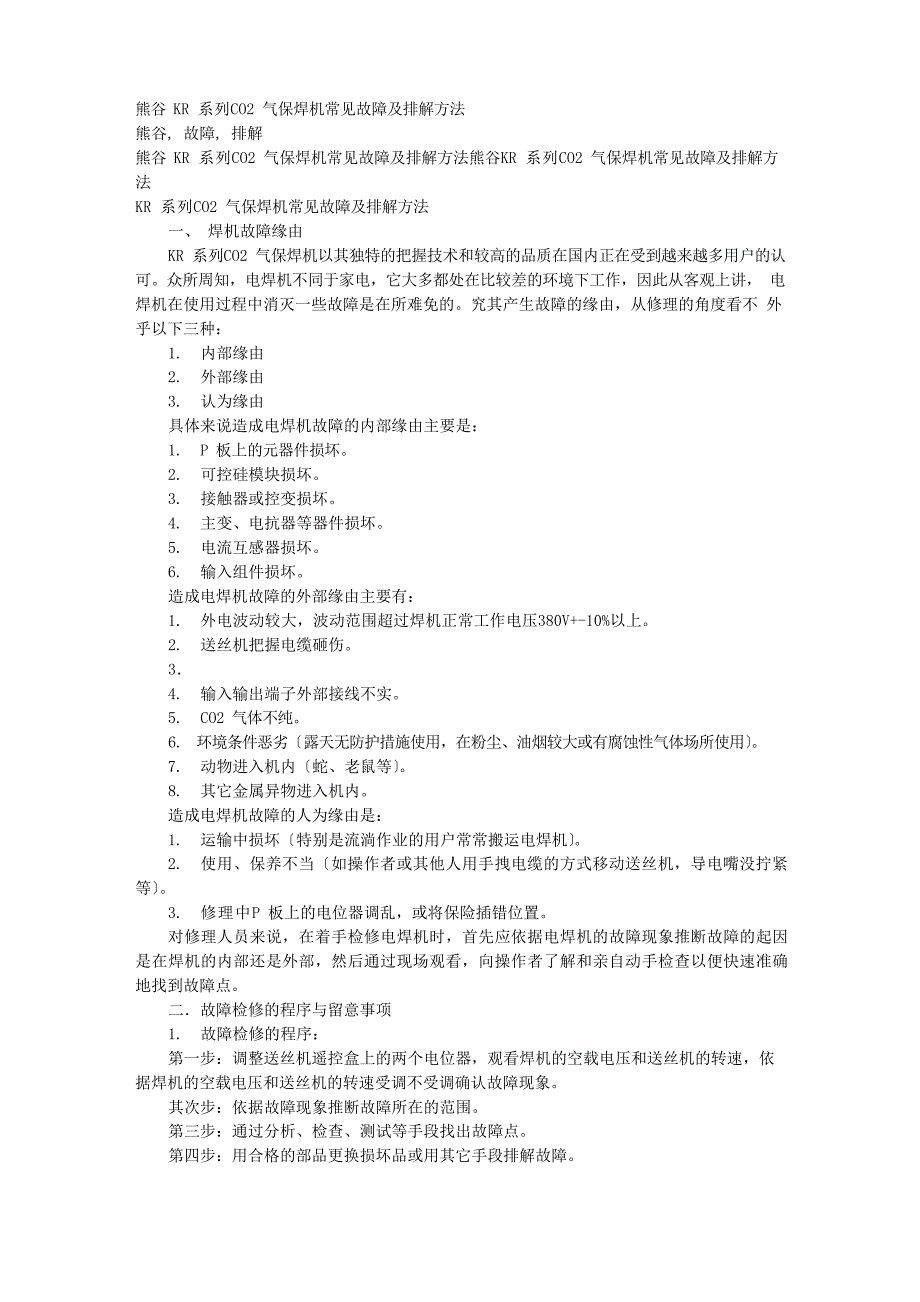

熊谷 KR 系列CO2 气保焊机常见故障及排解方法熊谷, 故障, 排解熊谷 KR 系列CO2 气保焊机常见故障及排解方法熊谷KR 系列CO2 气保焊机常见故障及排解方法KR 系列CO2 气保焊机常见故障及排解方法一、 焊机故障缘由KR 系列CO2 气保焊机以其独特的把握技术和较高的品质在国内正在受到越来越多用户的认可众所周知，电焊机不同于家电，它大多都处在比较差的环境下工作，因此从客观上讲， 电焊机在使用过程中消灭一些故障是在所难免的究其产生故障的缘由，从修理的角度看不 外乎以下三种：1. 内部缘由2. 外部缘由3. 认为缘由具体来说造成电焊机故障的内部缘由主要是：1. P 板上的元器件损坏2. 可控硅模块损坏3. 接触器或控变损坏4. 主变、电抗器等器件损坏5. 电流互感器损坏6. 输入组件损坏造成电焊机故障的外部缘由主要有：1. 外电波动较大，波动范围超过焊机正常工作电压380V+-10%以上2. 送丝机把握电缆砸伤3．4. 输入输出端子外部接线不实5. CO2 气体不纯6. 环境条件恶劣〔露天无防护措施使用，在粉尘、油烟较大或有腐蚀性气体场所使用〕7. 动物进入机内〔蛇、老鼠等〕。
8. 其它金属异物进入机内 造成电焊机故障的人为缘由是：1. 运输中损坏〔特别是流淌作业的用户常常搬运电焊机〕2. 使用、保养不当〔如操作者或其他人用手拽电缆的方式移动送丝机，导电嘴没拧紧等〕3. 修理中P 板上的电位器调乱，或将保险插错位置对修理人员来说，在着手检修电焊机时，首先应依据电焊机的故障现象推断故障的起因是在焊机的内部还是外部，然后通过现场观看，向操作者了解和亲自动手检查以便快速准确地找到故障点二．故障检修的程序与留意事项1. 故障检修的程序：第一步：调整送丝机遥控盒上的两个电位器，观看焊机的空载电压和送丝机的转速，依据焊机的空载电压和送丝机的转速受调不受调确认故障现象其次步：依据故障现象推断故障所在的范围第三步：通过分析、检查、测试等手段找出故障点第四步：用合格的部品更换损坏品或用其它手段排解故障2. 检修时的留意事项：检修的目的是快速准确地排解故障，尽快使焊机投入正常使用，决不允许扩大故障在检修时假设不慎重从事，很可能会造成二次故障，或使简洁故障简洁化，所以在检修过程中应留意以下事项：（1） 动手前先依据故障现象大致分析一下有无必要马上给焊机加电2） 觉察P 板上的元器件有明显的损坏时，在未查出缘由并排解之前，不能换上好的Ｐ板或保险就马上通电试机。
3） 在通电检查时如觉察焊机冒烟、打火、焦臭味、特别过热等现象时应马上关机4） Ｐ板上的电位器不要任凭调整5） 更换接触器、ＳＣＲ模块、控变时留意原接线位置不要接错6） 三种机型的Ｐ板原则上不能互换３． 焊机正常的简易推断标准：按说明书要求安装好焊机使之具备试机条件1） 电源开关及指示灯正常（2） 气体检查开关正常（3） 无特别显示（4） 加热器电源有 100V 电压输出5） 按焊枪开关调送丝机遥控盒上的 2 个电位器，焊机的空载电压和送丝机转速应受调气阀应牢靠动作，有CO2 气体送出6） 手动送丝受调7） 试焊时，收弧“有”和“无”动作正常8） 风扇转动风向应向下9） 停焊时无冲丝现象通过上述 9 点检查可根本上确认焊机正常三．常见故障及排解方法；１． 故障现象：按焊枪开关，无空载电压，送丝机不转故障缘由：（1） 外电不正常2） 焊枪开关断线或接触不良3） 把握变压器有故障4） 沟通接触器未吸和5） P 板有故障排解方法：（1） 在焊机的后面板输入端子处，用万用表测量三相输入电压，确认三相电压是否正常〔正常值为 380V+-10%〕2） 用万用表检查 6 芯把握电缆插头的 3#和 5#插孔，按下焊枪开关，观看其有无约220 左右的电阻，假设为 ，说明焊枪开关回路断路。
此时可将焊枪开关插头从送丝机插座上拔下，按下焊枪开关，测量该插头的两根插针，电阻值应近似为零，假设阻值很大或为，说明焊 枪电缆内的把握线断或开关故障假设近似为零，说明故障发生在6 芯电缆，应连续查找故障点，检查出故障缘由后，重接线3） 用万用表检查空变输入、输出电压，确认是否正常，一次电压正常值为 380V+-10%， 二次电压分别为 200V 和 20V〔2 组〕，假设输入电压正常，输出电压不正常，此时应断开控变的负载重测量，假设还不正常说明控变有故障，应赐予更换4） 检查沟通接触器线圈阻值，100 以下、500 以上为不正常，需要更换5） 用万用表电压档测量P 板 38-8 点，按焊枪开关，此两点间的电压应为零，否则P 板有故障，可更换P 板6） 电焊机面板上的 5A 保险烧损，更换２． 故障现象：焊接一会儿，特别指示灯亮故障缘由：（1） 热继电器故障2） 超负载持续率使用3） 冷却风扇不转排解方法：（1） 用温度计测量平抗及可控硅模块散热器的升温，正常时用万用表检查 2 个温度继电器，确认故障时是哪个温度继电器工作，正常时继电器2 根引线间的电阻为零假设不是此值说明温度继电器有故障，应更换。
2） 在限定的负载持续率范围以内使用〔4〕 检查风扇及电容，有故障准时更换３． 故障现象：焊接电流失调故障缘由：（1） 6 芯把握电缆有故障2） 遥控盒电流调整电位器有故障3） P 板故障排解方法：（1） 用万用表检查 6 芯把握电缆插头 4#~5#插孔，观看有无断线或短路2） 用万用表检查遥控盒电流调整电位器，阻值按指数规律变化3） 更换P 板４． 故障现象：电流表显示的数值与实际电流不符故障缘由；（1） 焊机两输出端子接线螺栓松动2） 输出地线与母材接触不好3） 焊机内的电流互感器CT 损坏4） P 板有故障排解方法：（1） 紧固两输出端子接线螺栓2） 使输出地线与母材接触牢靠3） 更换电流互感器CT4） 更换P 板５． 故障现象：焊接电压失调故障缘由：（1） 6 芯把握电缆有故障2） 遥控盒电压调整电位器头故障3） P 板有故障4） SCR 模块有故障排解方法：（1） 检查 6 芯把握电缆〔同故障 3〔1〕2） 用万用表检查遥控盒电压调整电位器，阻值按线性规律变化3） 用万用表检查 2 组 SCR 模块阴阳极和阴控极，确认SCR 模块有无故障4） 更换P 板６． 故障现象：能送丝，并有空载电压，但不能引弧。
故障缘由：（1） 焊机输出电缆断路或地线电缆没有和母材连接2） 焊道油污太多或锈蚀严峻3） P 板“简易一元/个别”切换开关 SW10 在“简易一元化”位置，而遥控盒电压调整电位器标准电压设置不对排解方法：（1） 检查输出地线电缆有无断路及与母材的连接状况2） 去除焊道油污及铁锈3） 调整遥控盒电压调整电位器重设置电压标准７． 故障现象：按焊枪开关马上烧 8A 保险故障缘由：（1） 6 芯把握电缆短路2） P 板故障3） 导电嘴与焊丝熔融在一起排解方法：（1） 用万用表检查 6 芯把握电缆 6 芯插头的插孔 1 和 6，应有大于 0.8~1.2 的电阻， 假设小于此值可推断电缆有短路故障2） 用万用表检查P 板，Q10 漏-源极、栅-源电阻和送丝回路的 2 只 SCR，确认有无击穿损坏另外还需进一步检查确认P 板上的连接器 81 对 80 和 82 对 80 点的电压是否对称、相等，2 组电压值均为 27V3） 检查导电嘴，假设导电嘴和焊丝熔在一起时，需更换导电嘴８． 故障现象：无手动送丝，焊接时工作送丝正常故障缘由（1） 手动送丝开关损坏2） P 板故障排解方法：（1） 更换手动送丝开关。
2） 更换P 板９． 故障现象：送丝不稳定故障缘由：（1） 导电嘴用的不适宜2） SUS 导套帽与送丝轮槽不同心3） 焊枪电缆弯曲半径小于 300MM4） 送丝软管淤塞5） 送丝管用的不对6） 焊丝排列杂乱有硬弯7） 送丝轮磨损8） P 板或送丝电路有故障排解方法：（1） 检查焊丝或导电嘴，确认是否导电嘴用的不适宜，假设是应准时更换2） 调整SUS 导套帽使之与送丝轮槽同心3） 将焊枪伸直，使之弯曲半径大于 300MM4） 用压缩空气清理送丝软管使之畅通5） 送丝软管与焊枪应配套使用6） 剔除排列杂乱或有硬弯的焊丝7） 更换送丝轮8） 更换P 板或检查送丝电路10.故障现象：未按焊枪开关就送丝故障缘由：〔１〕 焊枪开关接线短路〔２〕 ６芯把握电缆短路〔３〕 Ｐ板有故障〔４〕 加长６芯把握电缆接头进水排解方法：〔１〕 不按焊枪开关，用万用表在焊枪开关插头处检查一线式电缆把握线及焊枪开关是否短路，假设把握线短路，更换焊枪，假设开关短路时修理开关，不能修理时更换开关〔２〕 在段电的状况下，不按焊枪开关，在６芯把握电缆插头处，用万用表检查６芯把握电缆的插孔３与插孔５、６之间以及插孔５、６之间的绝缘电阻，前者阻值为无穷大，后者阻值应大于２.４ＫΩ。
〔３〕 使加长电缆的６芯中间插头脱离水源，翻开插头插座，将水擦干，使连接插针和插孔的６芯电缆线间阻值恢复正常，然后再将插头插上，并在接头处实行防水处理，以防下次再次进水〔４〕 更换Ｐ板１１.故障现象：气体加热器失灵故障缘由：〔１〕 流量计加热器电源线断或插头与插座接触不良〔２〕 加热芯电阻丝断〔３〕 温控装置失灵〔４〕 加热器保险断排解方法：〔１〕 在断电状况下从焊机上拔下流量计插头，用万用表检查插头上的插孔 1 和 3 之间有无电阻，正常状况阻值应在30―40Ω之间假设没有说明加热回路有断线的地方，此时应翻开流量计加热器护罩，进一步检查以下部位：①电源线有无断线②加热芯有无断路，双金属片触点是否闭合接通找到故障点排解之〔２〕 更换加热芯〔３〕 更换温控装置〔４〕 查找引起保险断的故障点并排解，然后更换保险12.故障现象：焊缝产生大量气孔故障缘由：（1） C02 气体不纯2） 气体压力流量缺乏（3） 焊丝伸出导电嘴过长4） 焊道有油污5） 空气对流过大6） 喷嘴变形7） CO2 气路受阻或漏气（9） 气阀不动作（10） 气阀保险断排解方法：〔１〕 使用纯度高的CO2 气体或提纯〔２〕 换气调整流量〔３〕 丝杆伸长把握在 10 倍的焊丝直径〔４〕 去除焊道油污及铁锈〔５〕 在工作场地实行防风措施减小空气对流〔６〕 更换喷嘴〔７〕 检查气路，疏通或堵漏〔８〕 检查气阀线圈和气阀线圈的供电电压，正常值为100Ω左右，电压是 24V。
〔９〕 检查P 板上的 1A 保险，假设损坏时更换13．故障现象；合上电源开关即烧 5A 保险故障缘由：〔１〕 控变次级绕组短路〔２〕 冷却风扇绕组短路〔３〕 沟通接触器线圈烧毁排解方法：〔１〕 拆开焊机右侧板，目测控变有无烧痕〔２〕 断开控变次级负载回路，使控变空载运行，接通电源开关看是否还烧5A 保险， 假设不烧，检查次级各绕组的输出电压，假设数值。
