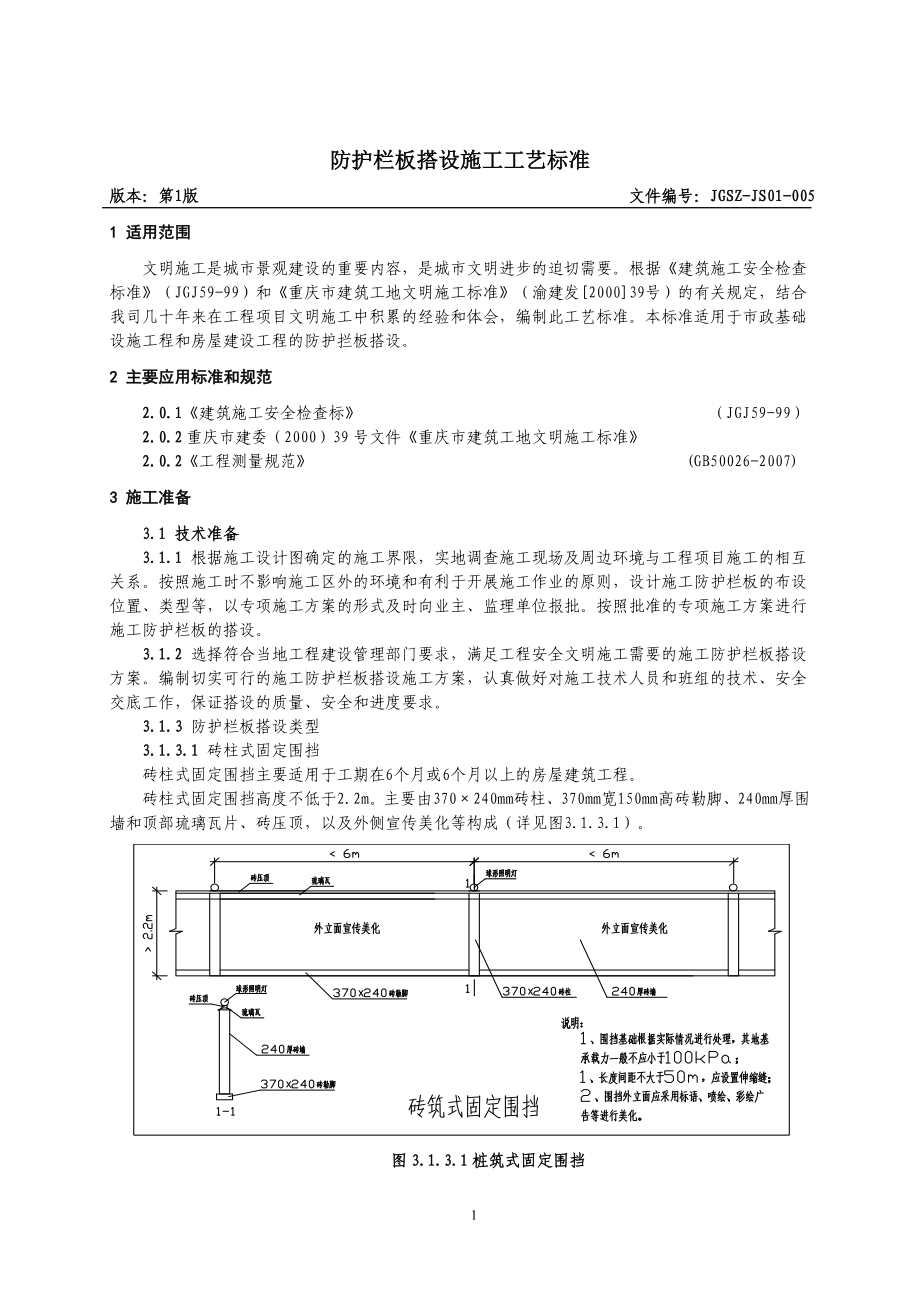

防护栏板搭设施工工艺标准版本：第1版 文件编号：JGSZ-JS01-0051 适用范围文明施工是城市景观建设的重要内容，是城市文明进步的迫切需要根据《建筑施工安全检查标准》（JGJ59-99）和《重庆市建筑工地文明施工标准》（渝建发[2000]39号）的有关规定，结合我司几十年来在工程项目文明施工中积累的经验和体会，编制此工艺标准本标准适用于市政基础设施工程和房屋建设工程的防护拦板搭设 2 主要应用标准和规范2.0.1《建筑施工安全检查标》 （JGJ59-99）2.0.2重庆市建委（2000）39号文件《重庆市建筑工地文明施工标准》2.0.2《工程测量规范》 (GB50026-2007) 3 施工准备 3.1 技术准备3.1.1 根据施工设计图确定的施工界限，实地调查施工现场及周边环境与工程项目施工的相互关系。
按照施工时不影响施工区外的环境和有利于开展施工作业的原则，设计施工防护栏板的布设位置、类型等，以专项施工方案的形式及时向业主、监理单位报批按照批准的专项施工方案进行施工防护栏板的搭设3.1.2 选择符合当地工程建设管理部门要求，满足工程安全文明施工需要的施工防护栏板搭设方案编制切实可行的施工防护栏板搭设施工方案，认真做好对施工技术人员和班组的技术、安全交底工作，保证搭设的质量、安全和进度要求3.1.3 防护栏板搭设类型3.1.3.1 砖柱式固定围挡砖柱式固定围挡主要适用于工期在6个月或6个月以上的房屋建筑工程砖柱式固定围挡高度不低于2.2m主要由370×240mm砖柱、370mm宽150mm高砖勒脚、240mm厚围墙和顶部琉璃瓦片、砖压顶，以及外侧宣传美化等构成（详见图3.1.3.1） 图3.1.3.1桩筑式固定围挡 3.1.3.2 轻型板式固定围挡轻型板式固定围挡主要适用于市政基础设施工程和人口密集地区的房屋建筑工程轻型板式固定围挡高度为1.8～2.2m主要由240×240mm砖柱、240mm宽150mm高砖勒脚、5×10木方和1～2mm厚彩钢板，以及外侧彩色宣传喷绘美化等构成（详见图3.1.3.2）。
图3.1.3.2轻型板式固定围挡3.1.3.3 轻型板式临时围挡轻型板式临时围挡主要适用于市政基础设施工程的临时施工围护轻型板式临时围挡高度为2.0m主要由钢管（木方）支架、2（高）×1m（宽）彩钢板等组成（详见图3.1.3.3-1，图3.1.3.3-2，图3.1.3.3-3） 图3.1.3.2-1轻型板式临时围挡 图3.1.3.2-2轻型板式临时围挡图3.1.3.2-3轻型板式临时围挡3.1.4 测量放样：按照设计单位提供的施工图纸和工程相关要求，先在图上标定防护栏板的搭设位置线，然后进行实地放样实际测量放样时，应注意核对防护栏板的位置是否与设计图相符，必要时可根据现场情况作适当调整，使之符合工程实际的需要3.1.4 防护栏板搭设施工前，先做好搭设区域内外的各项准备工作，包括场内、场外道路，机械、材料、行人通道，水电管网通道等3.2 机具准备3.2.1 主要机具：平地机械、砂浆搅拌机、泥工、木工机械等3.2.2 运输设备：自卸汽车、手推车等3.2.3 安全器材：安全帽、安全带、警示标志等3.3 作业条件 3.3.1 根据防护栏板的类型、搭设区段的地形、地质等情况，修订完善施工工艺。
施工机具、材料、安全设施齐全，施工准备完成 3.3.2 防护栏板搭设前场地应完成搭设场地的平整，地上、地下的管线、旧建（构）筑物等障碍物均已排除处理或保护完毕，进出场道路规划完成3.3.3 施工作业人员要求机械操作人员：必须持有机械操作证，并由现场技术人员对其进行施工技术、安全技术交底，符合本工程施工的相关要求防护栏板搭设施工人员：必须具有相关作业技术和经验，接受过现场技术人员的安全技术交底施工现场的施工人员应保持相对固定，便于协调指挥4 施工操作工艺 4.1 工艺流程4.1.1 砖筑式固定围挡砖墙砌筑基础开挖平整测量放线施工准备墙顶装饰砌筑墙柱抹灰外立面宣传美化化图4.1 .1 图4.1.1 砖筑式围挡施工工艺流程图4.1.2 轻型板式固定围挡砖（钢管）柱砌筑基础开挖平整测量放线施工准备`薄钢板安装柱间横梁安装砖勒脚瓷砖装饰砖勒脚砌筑砖（钢管）柱涂装筑外立面宣传美化 图4.1.2 轻型板式固定围挡施工工艺流程图4.1.3 轻型板式临时围挡钢管（木）架搭设施工准备基础开挖平整测量放线彩钢板架立图4.1.3 轻型板式临时围挡施工工艺流程图4.2 操作方法4.2.1 测量放样及定桩位测量放样前，对建设单位等提供的导线点、水准点进行复测，并填写检查复核记录。
对防护栏板搭设轴线坐标进行复核，检查轴线是否与搭设图相符根据复核的导线及高程测量成果，测量防护栏板搭设轴线，一般以10～20m一段放出中桩，立桩、撒白灰线标示4.2.2 根据现场地形、地面基础情况，进行防护栏板搭设地坪整治4.2.3 防护栏板基础施工4.2.3.1 砖筑式固定防护栏板对整治后的围挡地基进行地基承载力检测（可凭经验判断），如地基承载力不能满足要求，需进行处理地基处理可采用换填、做条石放大基础等方法基础达到要求后，才能进行砖砌体施工4.2.3.2 轻型板式固定防护栏板其地基及处理方法与砖筑式固定防护栏板相同，主要应注意砖柱基础的处理砖勒脚的基础要求相对比砖筑式固定防护栏板基础低一些4.2.3.3 轻型板式临时防护栏板轻型板式临时防护栏板对基础的要求不大，只是应根据基础的类型选择防护栏板支架的搭设形式，使其符合搭设的要求4.2.4 防护栏板搭设要求防护栏板的搭设应根据工程项目的特点和要求进行，选择满足工程项目的要求的防护栏板类型，并按相关部门的要求布置搭设位置、高度和长度符合安全文明施工的各项规定防护栏板的搭设既要美观又要牢固，线型整齐流畅，并与当地环境相协调4.2.5 砖结构施工防护栏板的砖柱、墙体和勒脚等施工，应按照防护栏板搭设施工图进行，使用的材料应满足相关规定要求，砌筑砂浆应采用机械拌制并达到规定强度的要求。
砖柱、墙体的轴线位置、几何尺寸、高度和垂直度等应满足设计（或方案）和施工规范的要求防护栏板砖砌体的外立面抹灰应牢固、平整，涂料或外贴瓷砖应均匀光洁 4.2.6 防护栏板支架施工支架所使用的钢管（木方）应符合要求，支架各部分的连接应牢固、可靠，支架搭设间距、高度等应符合搭设图要求，斜撑、支架平衡压石按规定布设，确保支架的稳定4.2.7 防护栏板彩钢板架立支架搭设好后，检查其搭设质量是否符合规定要求，合格后进行彩钢板的安装架立新旧彩钢板的使用，应根据防护栏板搭设位置周围的环境的要求选用，要求高的区域尽可能采用新的彩钢板搭设时板与板的间距应符合要求，并保持间距一致彩钢板的上沿必须整齐，平直顺滑下沿可用砂浆等遮挡，但需美观不影响观瞻5 防护栏板外立面美化5.1 为使防护栏板的搭设既满足安全文明施工的要求又起到宣传、美化的作用，必须认真做好防护栏板外立面的宣传美化工作5.2 对砖筑式固定防护栏板的外立面，要认真做好抹灰、瓷砖拼贴和宣传喷绘等装饰美化宣传美化的内容和形式，可根据相关部门和本单位的需要而定对轻型临时防护栏板，可采用印有本单位标记的彩色钢板，按一定的排列方式进行布置，既起到防护的作用又达到提高企业知名度的效果。
6 质量标准 6.1 防护栏板搭设质量应符合下列规定6.1.1 建筑施工安全检查标准（JGJ59-99）6.1.2 重庆市建委（2000）39号文件《重庆市建筑工地文明施工标准》6.1.3 相关地区和单位对防护栏板搭设的有关规定6.1.4 防护栏板搭设必须牢固稳定6.1.5 防护栏板搭设线型：平直顺滑6.1.6 防护栏板搭设高度：不大于2.5m，不小于1.8m6.1.7 防护栏板上沿：整齐、平滑6.1.8 防护栏板间距：缝隙宽窄一致6.1.9 防护栏板外立面：宣传美化满足要求7 质量验收资料7.1 基础隐蔽工程检查。
