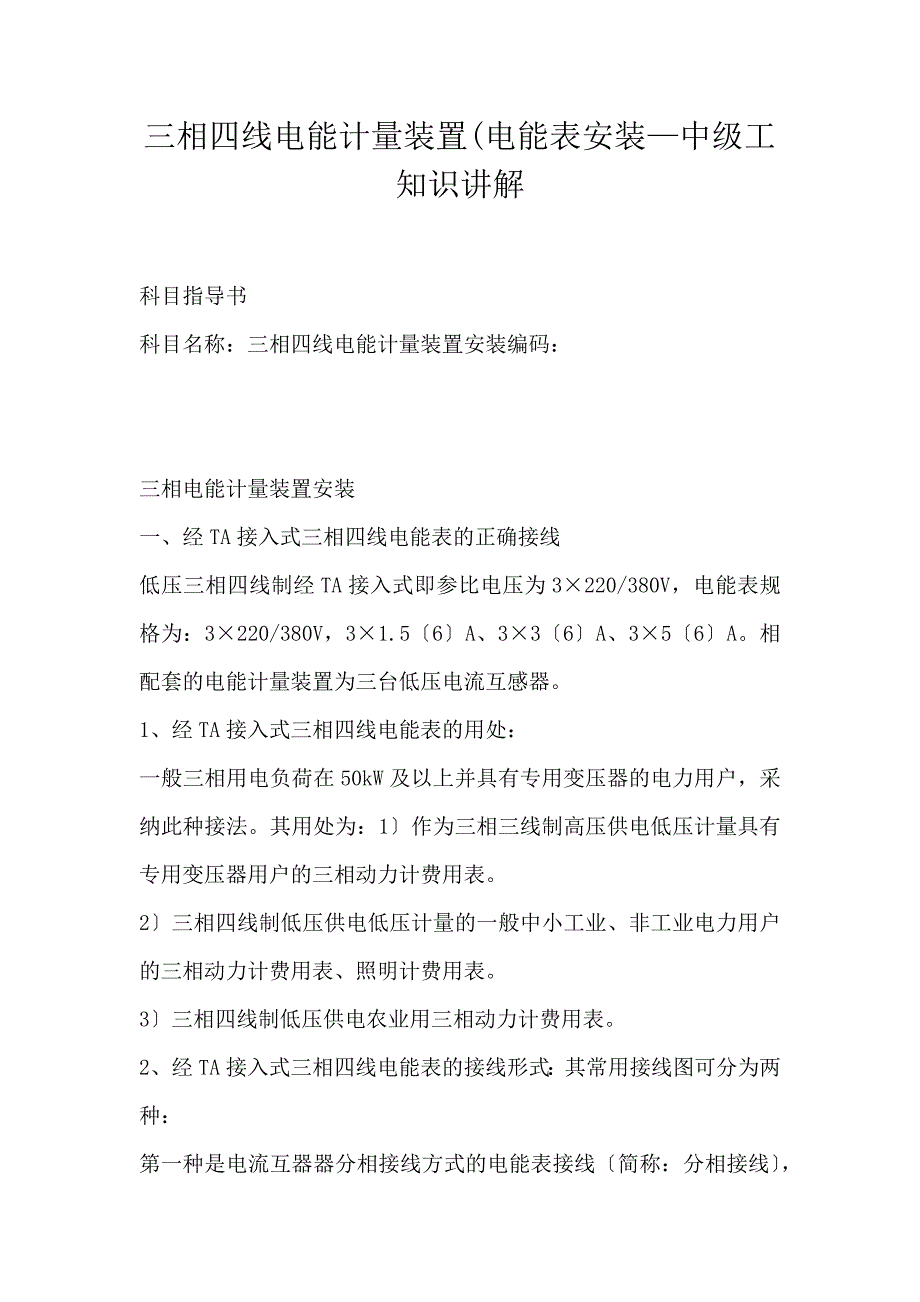

三相四线电能计量装置(电能表安装—中级工知识讲解科目指导书科目名称：三相四线电能计量装置安装编码：三相电能计量装置安装一、经TA接入式三相四线电能表的正确接线低压三相四线制经TA接入式即参比电压为3220/380V，电能表规格为：3220/380V，31.5〔6〕A、33〔6〕A、35〔6〕A相配套的电能计量装置为三台低压电流互感器1、经TA接入式三相四线电能表的用处：一般三相用电负荷在50kW及以上并具有专用变压器的电力用户，采纳此种接法其用处为：1〕作为三相三线制高压供电低压计量具有专用变压器用户的三相动力计费用表2〕三相四线制低压供电低压计量的一般中小工业、非工业电力用户的三相动力计费用表、照明计费用表3〕三相四线制低压供电农业用三相动力计费用表2、经TA接入式三相四线电能表的接线形式：其常用接线图可分为两种：第一种是电流互器器分相接线方式的电能表接线〔简称：分相接线〕，适用于计费用电能计量装置其特点是电流互感器与电能表联接的二次回路，采纳分相接线方式，每相电流互感器次级绕组应分别单独放线与电能表对应的电流线路相连接对三相四线制而言，三只电流互感器的次级绕组共有六根联接导线见图〔1—1〕。
图1—1 低压计量有功电能，经电流互感器接人式分相接线方式接线图注：对需进展功率因数考核的用户,应采纳三相四线有功及三相四线无功电能表计量，安装接线见图〔1—2〕、图〔1—2〕或用法一只电子式多功能电能表图1—2 低压计量有功及感性无功电能，经电流互感器接人式分相接线方式接线图图1—14 低压计量有功及感性、容性无功电能，经电流互感器接人式分相接线方式接线图其次种是电流互感器简化接线方式的电能表接线〔简称：简化接线〕，适应用于非计费用电能计量装置其特点是电流互感器与电能表联接的二次回路，采纳简化接线方式，即各相电流互感器的次级绕组根据完全星形相接法连接对三相四线制而言，三只电流互感器的次级绕组的同一个极性端〔例如非极性端〕合并相连，总共有四根联接导线见图〔1—3〕图1—1 低压计量有功电能，经电流互感器接人式简化线方式接线图需要指出的是图〔1—3〕为非计费用电能表接线图，DL/T825-2002《电能计量装置安装接线规章》规定对计费用的电能计量装置中不推举，仅为内部测量用此种接线方式从电路原理上与图〔1—1〕没有区分，但简单造成错误接线，也不简单检查假设有某相电流互感器二次导线接反时，将会使相线或零线导线中出现异样数值电流，而且只能靠停电来改正其二次接线。
而分相接法较不简单接错，即使接错了也很简单检查和复原二、经TA接入式三相四线电能表的接线规章中华人民共和国电力行业标准DL/T825-2002《电能计量装置安装接线规章》要求：〔简称：行标要求，下同〕1、按待装电能表端钮盒盖上的接线图正确接线2、装表用导线颜色规定：A、B、C各相线及N中性线分别采纳黄、绿、红及黑色接地线用黄绿双色这是符合国家标准GB/T2681-1981《电工成套装置中的导线颜色》规定3、三相电能表端钮盒的接线端子，应遵循“一孔一线〞，“孔线对应〞原那么制止在电能表端钮盒端子孔内同时连接两根导线，以削减在电能表更换时易造成接错线的几率4、三相电源相序应按正相序装表接线因三相电能表在接线图上已标明正相序，而且在室内检定时也是按正相序检定，特殊是感应式无功电能表假设是在逆相序电源下将会出现倒走5、对经互感器接入式的三相电能表，为便于日常现场检表和不停电换表处理需要，建议在电能表前端加装试验接线盒6、经TA接入式电能表装表用的电压线，应采纳导线截面为2.5mm2及以上的绝缘铜质导线；装表用的电流线，应采纳导线截面为4mm2的绝缘铜质导线7．三只低压电流互感器二次绕组宜采纳不接地形式〔固定支架应接地〕，因低压电流互感器的一次、二次绕组的间隔对地绝缘强度要求不高，二次不接地可削减电能表受雷击放电的几率。
8．严禁在电流互感器二次绕组与电能表相连接的回路中有接头，必要时应采纳电能表试验接线盒、电流型端子排等过渡连接电流互感器二次回路严禁开路9、假设低压电流互感器为穿芯式时，应采纳固定单一变比量程，以防止发生互感器倍率过失10、采纳适宜的螺丝批，拧紧端钮盒内全部螺丝，确保导线与接线柱间的电气连接牢靠11、电能表应坚固地安装在电能计量柜或计量箱体内三、电能计量装置安装前的预备工作装表接电人员接到装接工单后，应做以下预备工作：1、核对工单所列的计量装置是否与用户的供电方式和申请容量相适应，如有疑问，应准时向有关部门提出2、凭工单到表库领用电能表、互感器，并核对所领用的电能表、互感器是否与工单全都3、检查电能表的校验封印、接线图、检定合格证、资产标记是否齐全，校验日期是否在6个月以内，外壳是否完好，圆盘是否卡住4、检查互感器的铭牌、极性标记是否完好、清楚，接线螺丝是否完好，检定合格证是否齐全5、检查所需的材料及工具、仪表等是否配足带齐6、电能表在运输途中应留意防震、防摔，应放入专用防震箱内；在路面不平、震惊较大时，应实行有效措施减小震惊四、经TA接入式三相四线电能表安装与接电步骤1、人员组织工作班成员共3人，其中工作负责人1名，工作班成员2人。
2、工作方式停电安装电流互感器和电能表3、主要工器具压接钳、万用表、500V兆欧表、相序表、剥线钳、钢锯、登高工具、冲击钻、小榔头、套筒扳手、铝合金梯子及个人工器具4、工作程序(1)办理装表接电工作票，按工作任务单要求到表库领取电流互感器和电能表，并正确运输到安装地点2)检查安装场所是否符合安装技术要求，工作负责人向工作班成员交待现场实地情况和详细施行方案，并具体交待平安措施、技术措施和带电部位3)按确定的装表接电方案按以下步骤进展计量装置安装：①选择确定电能表及电流互感器安装位置②依据负荷需要选择一次导线截面，按所需长度锯断或剪断导线，并削剥导线线头，压接线鼻子③安装固定电流互感器，留意在同一方向安装，保证电流互感器二次桩头极性排列方向全都④进展二次回路敷设安装。
