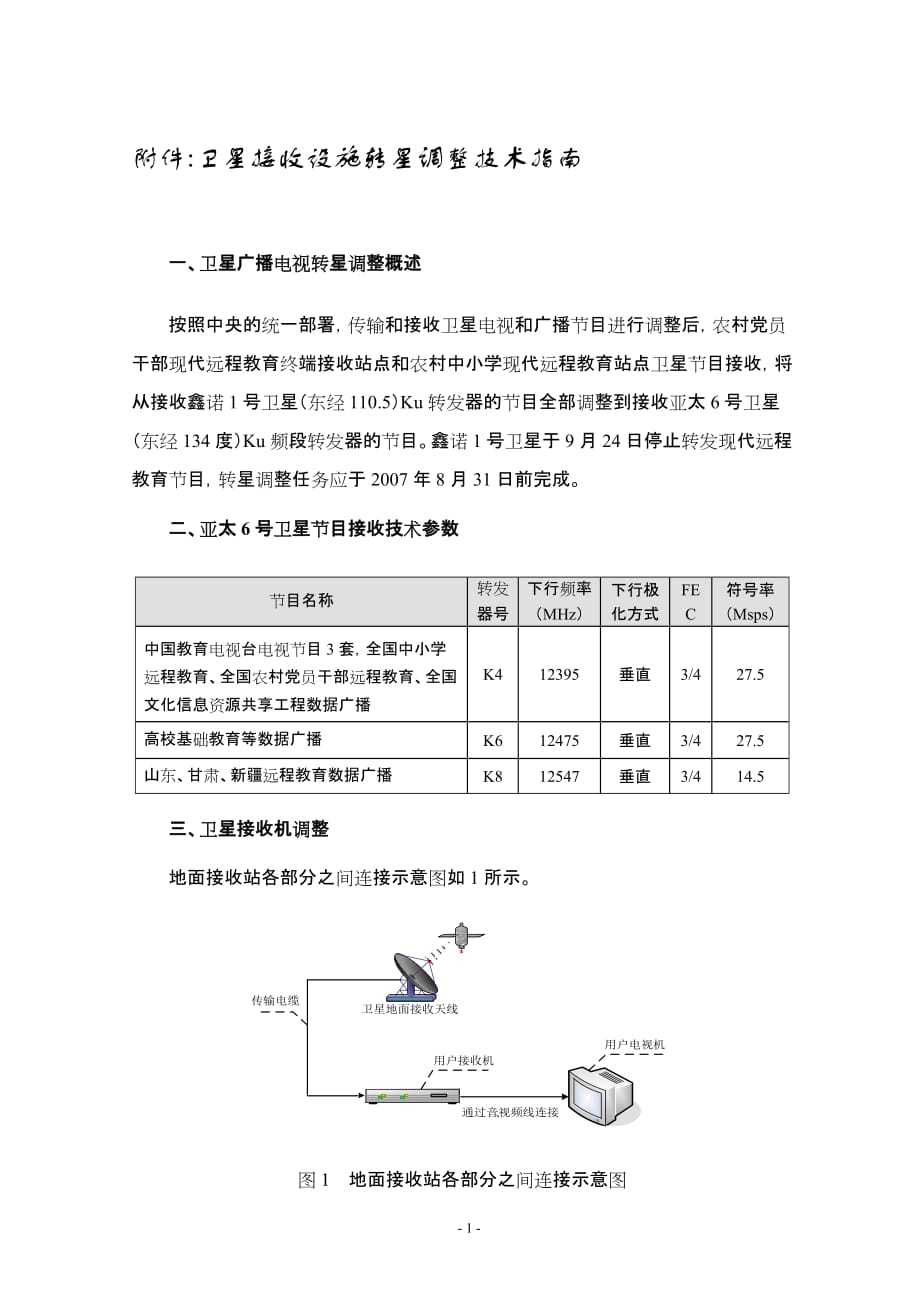

附件:卫星接收设施转星调整技术指南一、卫星广播电视转星调整概述按照中央的统一部署，传输和接收卫星电视和广播节目进行调整后，农村党员干部现代远程教育终端接收站点和农村中小学现代远程教育站点卫星节目接收，将从接收鑫诺1号卫星（东经110.5）Ku转发器的节目全部调整到接收亚太6号卫星（东经134度）Ku频段转发器的节目鑫诺1号卫星于9月24日停止转发现代远程教育节目，转星调整任务应于2007年8月31日前完成二、亚太6号卫星节目接收技术参数节目名称转发器号下行频率 （MHz）下行极化方式FEC符号率（Msps）中国教育电视台电视节目3套，全国中小学远程教育、全国农村党员干部远程教育、全国文化信息资源共享工程数据广播K412395垂直3/427.5高校基础教育等数据广播K612475垂直3/427.5山东、甘肃、新疆远程教育数据广播K812547垂直3/414.5三、卫星接收机调整地面接收站各部分之间连接示意图如1所示图1 地面接收站各部分之间连接示意图注意：在卫星接收机操作步骤中最关键的是正确输入节目对应的“下行频率”、“符号率” 参数和极化方式选择比如查表2-2可知北京台节目的“下行频率”为3951MHz，“符号率”为9.52MS/s，极化方式为垂直极化；则在有些卫星接收机的菜单选项中“下行频率”的数值栏中应输入“03951”；“符号率”的数值栏中应输入“09520”，“极化”选“垂直极化”，“确认”后就可以搜索到北京台的节目。
在进行符号率设置时，需要注意表中“符号率”的单位（MS/s）和大部分卫星接收机设置的单位（kS/s）不同，相差1000倍，所以需要把表中数值乘以1000后再输入到数值栏中但也有卫星接收机设置的“符号率”单位与表中一致（都是MS/s），此时直接在数值栏中输入09.52既可简单的判断方法是，“符号率”对应的数值栏中没有小数点就乘以1000后再输入，有小数点就直接输入因此，应根据不同类型的卫星接收机在输入节目“下行频率”和“符号率”参数时做不同处理】1、通过自动搜索功能自动搜索节目以航天珠江WTD-198型卫星接收机为例，其具体操作步骤如下：(1) 按遥控器“菜单”键进入“菜单”目录2) 在“菜单”目录中选择“系统设置”，按“确认”键3) 在“系统设置”目录中选择“恢复出厂设置”，按遥控器“右（®）”键移动到“是”的位置4) 出现密码菜单后，按遥控器“上（）、下（¯）、左（¬）、右（®）”（或数字）键，输入“9087”5) 按“菜单”键返回主菜单6) 在“主菜单”中选择“节目设置”并进入，选择“自动搜索”，再按“确认”键，开始“自动搜台”搜台完毕后，按遥控器的“菜单”键退出2、通过RS—232串行接口遥控操作以同州CDVB-3188C、九州DVB398F+、东仕IDS-2000F-K的卫星接收机为例说明此类机型的具体操作步骤。
此类机型需由各厂家提供一台写有最新节目参数的卫星接收机作为主机1) 用一条9针数据线把主机的“RS232”端口与被复制的机器的“RS232”端口连接起来2) 打开主机电源，并进入主菜单，选择“附件”→“系统复制” →“数据”按“确认”键后，5秒内打开被复制机器的电源，就开始出现升级进度条待提示“升级成功”后，关闭被复制机器的电源3) 在主机的升级平台上按方向键的“右（→）”键，选择“软件”，再按“确认”键，5秒内打开被复制机器的电源，待提示“升级成功”后，关闭被复制机器的电源4) 按照上述的方法再选择“Loge”进行升级，“Loge”可以升级也可以不升级全部升级完成后，拔掉数据线3、通过卫星接收机面板（或遥控器）的按键手动操作“航天”WTD—198AC卫星接收机的具体操作步骤(1) 正确调整好卫星天线的方位角、仰角、极化角，并连接好所有设备2) 打开卫星接收机电源，按“菜单”键选择“节目设置”，按“确认”键进入，选择“增加节目”并按“确认”键进入3) 在“本振频率”选项选择“LNBF双本振”；并选择对应节目的极化方式（“H”代表水平极化、“V”代表垂直极化）4) 在 “下行频率”及“符号率”选项输入节目相应的参数。
5) 输入完毕后按“确认”键6) 正确输入完毕后，节目开始搜索如收不到卫星节目则应重新检查步骤(2)—(5)的操作是否正确同洲”CDVB3188C卫星接收机的具体操作步骤：(1) 正确调整好卫星天线的方位角、仰角、极化角，并连接好所有设备2) 打开卫星接收机电源，按“菜单”键选择“节目设置”，按“确认”键进入，选择“增加节目”并输入密码“8190”，按“确认”键进入3) 输入要增加节目的“下行频率”及“符号率”参数4) 确认接收机本振频率设为接收C频段节目的5150，并选择对应节目的极化方式（“H”代表水平极化、“V”代表垂直极化），输入完毕后按“确认”键5) 正确输入完毕后，节目开始搜索，收到节目后按“菜单”键退出6) 如收不到卫星节目则应重新检查步骤(2)—(5)的操作是否正确长虹”DVB—S6800卫星接收机的具体操作步骤：(1) 正确调整好卫星天线的方位角、仰角、极化角，并连接好所有设备2) 打开卫星接收机电源，输入密码“0722”，进入“主菜单”选择“搜索/编辑”，按“确认”键进入3) 在“搜索/编辑”菜单中，按遥控器“绿色”键，将出现4个选项，选择其中“添加转发器”并按“确认”键。
输入要增加节目的“下行频率”及“符号率”参数4) 在“极化方式”选项中，如该节目是“水平极化”就选择“H”，是“垂直极化”就选择“V”（“H”代表水平极化、“V”代表垂直极化）5) 输入完毕后选择“添加”，再按“退出”键回到“搜索/编辑”菜单6) 按遥控器“红色”键，将出现5个选项，选择其中的“搜索当前转发器”，节目开始搜索，收到节目后按“确认”键退出7) 如收不到卫星节目则应重新检查步骤(3)—(6)的操作是否正确九州”DVS—398F+卫星接收机的具体操作步骤：(1) 正确调整好卫星天线的方位角、仰角、极化角，并连接好所有设备2) 打开卫星接收机电源，按“菜单”键选择“安装调试”，按“确认”键进入，选择“新增节目”并输入密码“2005”，按“确认”键进入3) 在“本振频率”选项选择“LNBF双本振”；并选择对应节目的极化方式（“H”代表水平极化、“V”代表垂直极化）4) 在“下行频率”及“符号率”选项中输入节目相应的参数5) 选择“确认”键确认6) 正确输入完毕后，节目开始搜索7) 等待节目搜索完毕后，按“菜单”键退出如收不到卫星节目则应重新检查步骤(2)—(5)的操作是否正确四、卫星天线的调整1、卫星电视地面接收站的构成如图2所示:图2 卫星电视地面接收站示意图根据转星工作的安排，从原来接收鑫诺1号卫星的信号调整为接收亚太6号(Ku频段转发器)卫星的信号。
由于新卫星轨位的变化，需对地面卫星接收天线的仰角、方位角、馈源极化角的角度进行正确调整，才能正常接收卫星信号根据卫星接收站的地点，通过查阅“湖南卫星接收设施调整参数表”，获得本地接收亚太6号卫星的接收天线极化角、仰角和方位角，进行接收天线的调整如果在该表中不能找到本地相应的天线调整参数，则使用本地的经纬度值并结合“卫星接收方位角、仰角和极化角的计算法”公式分别计算对应卫星的天线极化角、仰角和方位角2、极化角、仰角和方位角的定义和调整方法如下：馈源极化角定义：在卫星接收天线馈源盘内的高频头做水平0°-360°（P）旋转的角度；如图3所示图3 馈源极化角P调整示意图调整方法：(1) 通过查阅“湖南卫星接收设施调整参数表”，获得鑫诺3号、中星6B和亚太6号卫星的在用户所在地（城市/县）接收天线极化角；(2) 慢慢旋转高频头到本地极化角位置，(3) 再进行仰角和方位角调整，继续慢慢调整高频头的极化角，使接收“信号强度”指示达到最大位置仰角定义：是指卫星接收天线由平行于地面状态向垂直于天空的方向仰起的角度仰角调整时抛物面做上、下运动（如图X轴向Y轴的运动过程）如图4所示图4 仰角E调整示意图 图中，y轴垂直于大地，x轴平行于大地。
调整时可以从下至上（0°→90°）或从上至下（90°→0°）缓慢调节方位角定义：是指卫星接收天线，在水平面做0°－360°旋转方位角调整时抛物面在水平面做左右运动图5 方向角调整示意图仰角/方位角调整方法：(1) 通过“湖南卫星接收设施调整参数表”确定亚太6号卫星在用户所在地（城市/县）接收天线仰角和方位角；(2) 用角尺测量，慢慢调节天线的俯仰控制螺杆，使天线的仰角符合本地仰角数据；(3) 用角尺测量，慢慢调节天线的水平控制螺杆，使天线的方位角符合本地方位角数据；(4) 确认卫星接收机接收广播电视节目参数正确；(5) 通过接收机的接收广播电视节目接收信号“信号强度”来确认是否收到信号；(6) 分别慢慢调整仰角和方位角，使接收“信号强度”指示达到最大攸县农村中小学现代远程教育工程卫星接收设施调整参数表序号用户所在地经度纬度亚太6号（东经134度）朝南偏角仰角极化角方位角1攸县113.3427.00-39.751.034.7140.3注：方位角：正北为0度，顺时针；朝南偏角：偏东为-，偏西为+；俯仰角：水平为0度，偏上为+，偏下为-；卫星接收方位角、仰角和极化角的计算法仰角（E）的计算公式：方位角（A）的计算公式：馈源极化角（P）的计算公式： 式中：f1为接收站经度（度）f2为卫星的轨位经度（度）b为接收站纬度（度）五、亚太6号卫星各转发器IP节目PID接收参数表转星后，IP数据接收卡应重新设定PID值，各参数如下表：转发器号节目名称PID（16进制）K4农村党员干部现代远程教育课件E5党员流媒体和中小学流媒体E8中小学课件E6农村党员干部现代远程教育党员信息E7全国农村中小学现代远程教育B2文化共享工程100K6公共频道B0中共电大八一学院D8北京第19中学基础教育课堂实录DA星空放送、蓝网工程、绿网工程B1,B3北京农林院农村实用技术培训1388中央电大IP远程教育D3北大医学院网络教育学院D9K8甘肃远程教育网络中心29,2A山东教育电视台3E8,3E2,3FC,200,203,205新疆教育电视台A1,A2,A3,A4,A5,A6 - 9 -。
