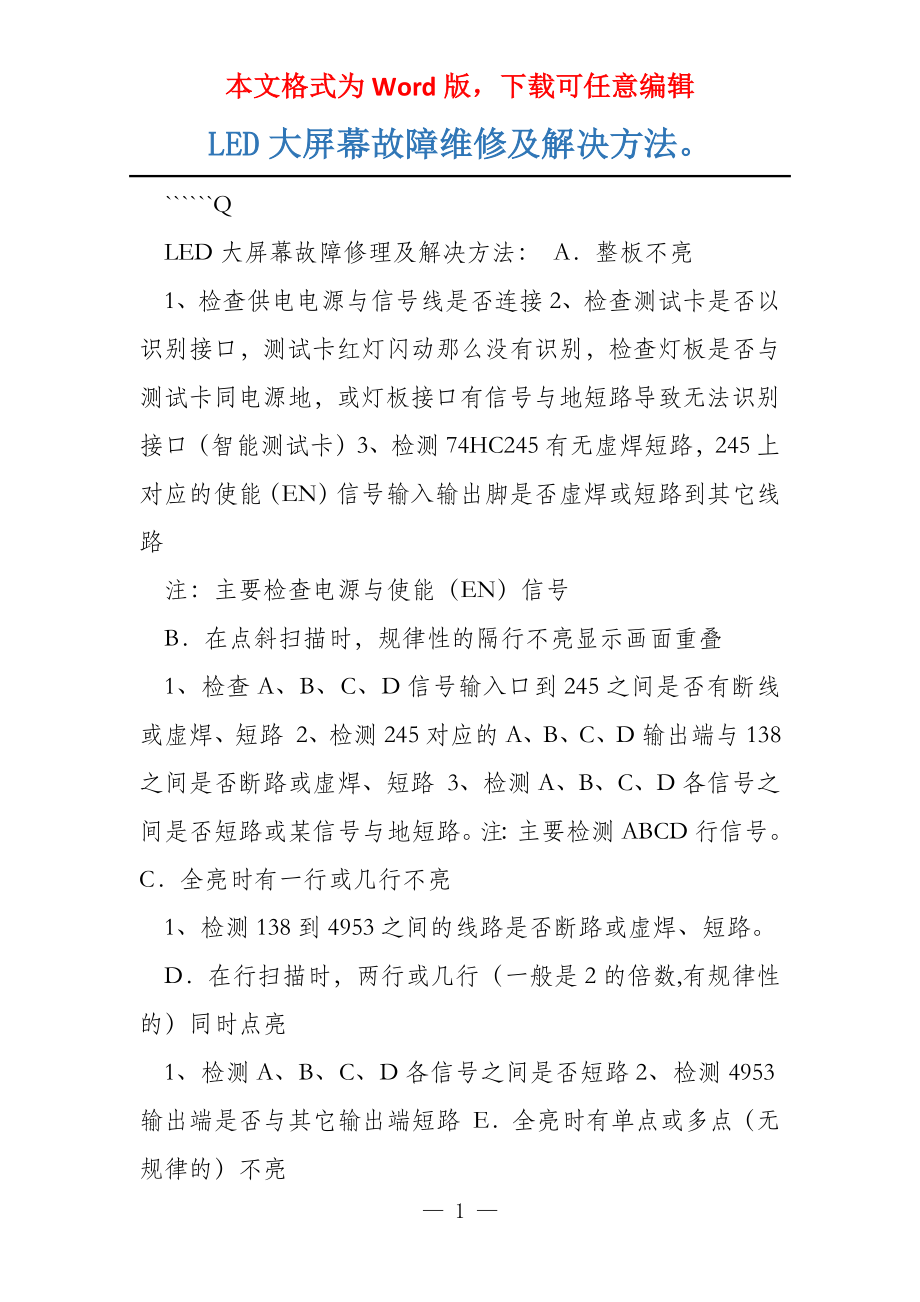

本文格式为Word版，下载可任意编辑LED大屏幕故障维修及解决方法 ``````Q LED大屏幕故障修理及解决方法： A．整板不亮 1、检查供电电源与信号线是否连接2、检查测试卡是否以识别接口，测试卡红灯闪动那么没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路 注：主要检查电源与使能（EN）信号 B．在点斜扫描时，规律性的隔行不亮显示画面重叠 1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路 2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路 3、检测A、B、C、D各信号之间是否短路或某信号与地短路注：主要检测ABCD行信号 C．全亮时有一行或几行不亮 1、检测138到4953之间的线路是否断路或虚焊、短路 D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮 1、检测A、B、C、D各信号之间是否短路2、检测4953输出端是否与其它输出端短路 E．全亮时有单点或多点（无规律的）不亮 1、找到该模块对应的操纵脚测量是否与本行短路2、更换模块或单灯 F．全亮时有一列或几列不亮 1、在模块上找到操纵该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接 G．有单点或单列高亮，或整行高亮，并且不受控 1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路 3、更换其驱动IC H．显示混乱，但输出到下一块板的信号正常 1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路 I．显示混乱，输出不正常1 检测时钟CLK锁存STB信号是否短路 2、检测245的时钟CLK是否有输入输出 3、检测时钟信号是否短路到其它线路注：主要检测时钟与锁存信号 J．显示缺色 1、检测245的该颜色的数据端是否有输入输出 2、检测该颜色的数据信号是否短路到其它线路 3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊注：可使用电压检测法较轻易找到问题，检测数据口的电压与正常的是否不同，确定故障区域 K．输出有问题 1、检测输出接口到信号输出IC的线路是否连接或短路 2、检测输出口的时钟锁存信号是否正常 3、检测结果一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路 4、输出的信号是否有相互短路的或有短路到地的 5、检查输出的排线是否良好 ``Q ``````Q LED显示屏常见故障处理 常见故障处理： 1、故障现象：单元板展现一行长亮、暗亮、不亮。
检修方法： （1） 目测单元板上的行管引出脚是否虚焊；假设是，将引脚焊好 （2） 用万用表测量行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，那么判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，那么行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，那么判断HC138的输出端与行管的输入端断路；若否，那么判断HC138H坏 （3） 假设以上测量均属正常，那么行管本身存在质量问题，用同型号行管换之 2、故障现象：单元板展现一列长亮、暗亮、不亮 检修方法： （1） 目测单元板上故障所对应的模块管脚及集成电路是否虚焊、短路、断路；如是，将引脚焊好 （2） 用万用表测量HC595的输出端【HC595的输出引脚：1、2、3、4、5、6、7、15共八列操纵端；测量时应区分红、绿集成电路、依次排列为：红、绿（R、G）电压是否正常；如是，那么判断HC595输出端与模块输入端断路；如否，那么判断HC595坏、用同型号的HC595集成电路换之（替换集成电路HC595时，留神电路引线别断开）。
3、故障现象：单元板展现八点行、列或单点不亮、长亮、暗亮及16点 检修方法： （1） 目测故障所对应的模块引脚及引线有无短路、虚焊、断路 （2） 每小区（单元板共分上下两小区）的上下、左右模块之间共用连接线是否正常（将万用表置与响铃端，测量模块行输入端及各个操纵输入端的引线连接），若是那么判断为模块坏，如否，可直接用细电线代替接通即可消释 （3） 可用万用表直接测量单个模块是否正常，如是，那么判断为电路板与模块间的内部短路，如否那么判断为模块坏，用同型号模块替换 4、故障现象：单元板展现几行或整小区（单元板共分上下两小区）不亮、长亮、暗亮 检修方法： （1） 目测所对应的行管、穿心电感、集成电路是否虚焊、短路、断路，如是，将短路处断开及虚焊、断路处重新焊好 （2） 用万用表测量各个行管输出端电压是否正常（万用表测量方法：黑表笔接GND、红表笔去测量各个管脚的电压）；如是，那么判断行输出端与所对应的模块管脚断路；如否，测量行管的输入端是否正常；如是，那么行管坏、用同型号行管换之；如否，测量所对应HC138的输出端是否正常；如是，那么判断HC138的输出端与行管的输入端断路；如否，那么判断HC138坏。
（3） 用好的16P排线替换试一下，测量HC138地址输入端1、2、3引脚电压、选通端4、5（低电平有效）、6（高电平有效）及集成电路供电是否正常，如是，那么判断为HC138坏，再那么以（2）续查4）两小区之间的5V连接线是否断开，如是，可直接用同等电源线连通（一般现象为整小区不亮、暗亮） （4） 测量单元板输入端的行信号（金手指16P可视为13组，其中8、9、10、11分别为L0、L1、L2、L3四组行信号）有无内部短路、断路及输入HC244后驱动是否正常，如是，那么测量经HC245驱动输入HC138的信号是否正常，再以（2）续查，如否，那么判断 ``Q ``````Q 为HC245坏，用同型号的集成电路替换 5、故障现象：单元板展现整屏不亮、暗亮 检修方法： （1） 目测电源连接线、单元板之间的16P排线及电源模块指示灯是否正常 （2） 用万用表测量单元板有无正常电压，再测量电源模块电压输出是否正常，如否，那么判断为电源模块坏 （3） 测量电源模块电压低，调理微调（电源模块靠近指示灯处的微调）使电压达成标准。
6、故障现象：单元板展现小区（单元板共分上下两小区）无红色或无绿色 检修方法： （1）目测故障所对应的集成电路、16P排线有无虚焊、断路及5V电源供电是否正常（可直接用好的16P排线替换） （2）单元板之间的16P连接线（16P排线的1、2脚为红信号，3、4脚为绿信号）以及前面的单元板输出（判断方法：拿一根长的16P论排线交错互换连接出 现正常，那么判断为后面有问题；反之，那么前面有问题）是否正常，如是，再测量输入到HC245红信号，驱动后送至HC595的14脚是否正常（如是，并且HC595其它引脚都正常，那么判断HC595坏，用同型号的集成电路换 上）如否，那么检查16P排线有问题及输入不正常 7、故障现象：单元板展现小区（单元板分上下两小区）中间的上下两个模块都缺红、缺绿或者从不正常处开头至结果都缺红、缺绿 检修方法： （1） 目测单元板上故障所对应的集成电路如HC595是 否虚焊、短路、断路；如是，将引脚焊好 （2）检测5V供电是否正常 （3）用万用表测量故障所对应HC595的输入端14脚【 HC595的测量时应区分红渌集成电路、依次排列为：红、绿（R、G）HC595的9脚为信号输出端，14脚为信号输入端电压是否正常；如是，那么判断HC595坏（在其它供电正常的处境下），用同型号的集成电路替换；如否，那么检查前面对应HC595的9脚输出端电压、及电路连接线有无断开，如否，那么判断为HC595坏，用同型号的HC595集成电路换上（替换集成电路HC595时，留神电路引线别断开）。
8、故障现象：单元板展现无规矩现象 检修方法： （1）目测单元板上的连接线、16P排线及其它一些电路是否正常 （2）分别检测时钟信号、595OE端、锁存时钟、138EN端的信号（16P共分为13个信号，其中第4脚为时钟、第6脚为595OE端、第7脚为锁存时钟、第12脚为138EN端）输入是否正常，如是，那么前面单元板输出端有问题，若否，那么再查信号送至HC244后有无驱动，若否，那么判断为HC244坏，用同型号的HC244换上 （3）检测HC595的11脚、12脚、13脚的输入端及HC138的4脚、5脚输入端有无短路、断路、虚焊，它们各自的电压是否正常，如否，那么判断为所对应的HC595、HC138坏，用同型号的集成电路换上 （4） 检测单元板的输出端有无短路现象 9、故障现象：整屏即八区（显示屏高出1米多即需分为两大区）展现行不正常，例如几行亮，几行暗亮 检修方法： （1） 目测接收板（直观上来看是分区板，即与屏体驱动板连接的板子）有无虚焊、短路、断路及MC3486接插件是否松脱。
``Q ``````Q （2） 检查接收板上靠近5V电源座的其次块MC3486， 也可直接拿好的MC3486替换（MC3486的管脚排列为： 1、2脚输入，3脚输出；4、12脚为电源端；6、7脚输入端、5脚输出端；9、10脚输入端、11脚输出端；14、15脚输入端、13脚输出端；8、16脚为5V电源端） （3） 检查屏体传输线有无脱落、虚焊，再测量靠近5v电源座的HC245驱动是否正常，如否，那么判断为HC245坏，用同型号的HC245换上 10、故障现象：整屏展现超亮条、不亮或无规矩现象 检修方法： （1） 检查系统板指示灯有无闪烁、系统板间的连接线是否正常、接收板的5V供电是否正常 （2） 展现以上现象，一般是接收板上靠近5V电源座的第一块MC3486坏，可直接用同型的MC3486换上；如换上MC3486后还不正常，那么检测接收板上靠近5V电源座的HC244驱动是否正常，如不正常，那么拿同型号的HC244换上 11、故障现象：屏体展现某区无红、无绿或其它不规矩现象 检修方法： （1） 目测系统板的传输线及接收板上的MC3486有无脱落，虚焊等迹象。
（2） 单独展现无红、绿，可直接拿好的MC3486替换（以5V电源座为起点，3~6块MC3486，四块MC3486分别一一对应着八区），也可将以上四块互换，这样可更快的判断出是哪块MC3486坏 （3） 找到故障所对应的一区，测量26针输出与其它的几区是否正常（测量时，最好处于画笔全黄色，测量结果对比正确），如是那么判断为驱动板、排线的问题，如否测量所对应的HC244驱动及HC244与其它电路连接线是否正常，如否，那么以（2）。
