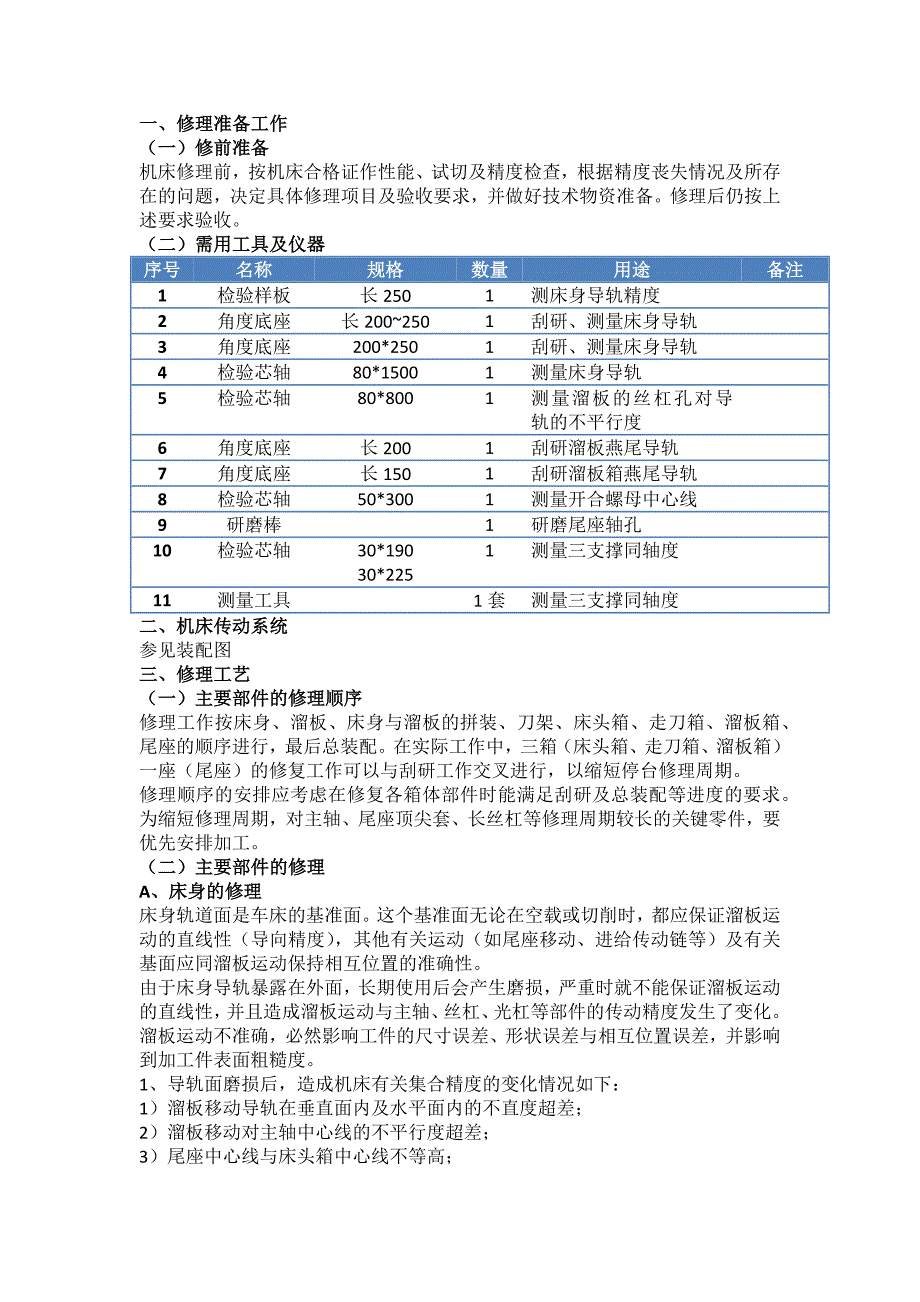

一、修理准备工作（一）修前准备机床修理前，按机床合格证作性能、试切及精度检查，根据精度丧失情况及所存在的问题，决定具体修理项目及验收要求，并做好技术物资准备修理后仍按上述要求验收二）需用工具及仪器序号名称规格数量用途备注1检验样板长2501测床身导轨精度2角度底座长200~2501刮研、测量床身导轨3角度底座200*2501刮研、测量床身导轨4检验芯轴80*15001测量床身导轨5检验芯轴80*8001测量溜板的丝杠孔对导轨的不平行度6角度底座长2001刮研溜板燕尾导轨7角度底座长1501刮研溜板箱燕尾导轨8检验芯轴50*3001测量开合螺母中心线9研磨棒1研磨尾座轴孔10检验芯轴30*19030*2251测量三支撑同轴度11测量工具1套测量三支撑同轴度二、机床传动系统参见装配图三、修理工艺（一）主要部件的修理顺序修理工作按床身、溜板、床身与溜板的拼装、刀架、床头箱、走刀箱、溜板箱、尾座的顺序进行，最后总装配在实际工作中，三箱（床头箱、走刀箱、溜板箱）一座（尾座）的修复工作可以与刮研工作交叉进行，以缩短停台修理周期修理顺序的安排应考虑在修复各箱体部件时能满足刮研及总装配等进度的要求为缩短修理周期，对主轴、尾座顶尖套、长丝杠等修理周期较长的关键零件，要优先安排加工。
二）主要部件的修理A、床身的修理床身轨道面是车床的基准面这个基准面无论在空载或切削时，都应保证溜板运动的直线性（导向精度），其他有关运动（如尾座移动、进给传动链等）及有关基面应同溜板运动保持相互位置的准确性由于床身导轨暴露在外面，长期使用后会产生磨损，严重时就不能保证溜板运动的直线性，并且造成溜板运动与主轴、丝杠、光杠等部件的传动精度发生了变化溜板运动不准确，必然影响工件的尺寸误差、形状误差与相互位置误差，并影响到加工件表面粗糙度1、导轨面磨损后，造成机床有关集合精度的变化情况如下：1）溜板移动导轨在垂直面内及水平面内的不直度超差；2）溜板移动对主轴中心线的不平行度超差；3）尾座中心线与床头箱中心线不等高；4）长丝杠（光杠）对床身导轨不平行；5）溜板（溜板箱）与走刀箱、托架的相对位置发生变化2、导轨修理基准的选择修复机床导轨面精度时，要达到两个要求：一是修复导轨的直线度精度，另一是恢复导轨为机床的基准面因此，修复导轨面时，要利用床身上没有磨损的（即保持原来制造精度的）表面来修复、小郑导轨面，重点注意修复导轨面对齿条、走刀箱、托架等安装面的平行度要求3、床身的刮研修复适用范围：机床导轨磨损量小于0.5mm，如果表面有较深的沟槽、划痕、拉毛等现象或局部损伤时，可用胶粘补后，再进行加工。
1）粗刮溜板定位面2、4（1）将床身置于调整垫铁上，调整垫铁的数量、位置按机床说明书的规定摆放 在自然状态下，调整机床导轨在垂直面内的不直度及倾斜至最小误差值，并记录运动曲线2）测量机床导轨面2、3对齿条安装面的不平行度，分析该项误差值与床身运动不直度之间的相互关系，确定刮研方案3）利用平行平尺刮研前导轨2、4，保证与齿条安装处的平行度4）利用角度底座按导轨形状刮研，保持配合角度5）刮研点数4-6点/25*252）粗刮表面3（1）在表面2基本达到要求后，用平行平尺拖延并刮削表面3.（2）刮研过程中测量对齿条安装面在水平和垂直两个方向的不平行度全长0.05以内3）测量单条菱形导轨在垂直面内的不直度每米长0.03mm4）测量菱形导轨在水平面内的不直度每米长小于0.015mm3）精刮研1、2、3并保证如下要求：（1）在垂直平面内的不直度， 每米长度0.02（2）在水平面内的不直度 每米长度0.015（3）表面1相对与表面2、3的不平行度，每米0.02（4）接触点 12-14点/25*25（5）对齿条安装面不平行度 0.05mm4）刮研尾座导轨面4、5、6（1）用平尺分别拖研及刮削表面4、5、6（2）当表面粗刮到全长不平行度0.05mm时，用尾座底板作为研具进行精刮。
3）对溜板导轨面的不平行度，垂直方向小于0.02/米，水平方向0.03/米4）接触点数量 10-12点/25*25B、溜板部件的修理1、修理重点1）本部件包括溜板及刀架下滑座两个主要部分，担负机床纵、横行程上的切削运动2）修理中保证溜板上、下导轨的不垂直度要求及上导轨的直线度要求3）修复与溜板有关的尺寸链精度由于磨损导致溜板和溜板箱下沉倾斜这样就改变了以床身导轨为基准面的与溜板有关的尺寸链因此修理前要分析如何进行尺寸链修复，然后根据修复尺寸链的方法来选择溜板的修理方案一般采用如下方法：（1）通过溜板下导轨粘接，补偿床身导轨、溜板导轨表面的磨损，使溜板的三孔中心线回升到与走刀箱、托架相同的原位上2）移植走刀箱、托架、齿条的原来安装位置，分别修整三组尺寸链3）修整溜板安装溜板箱的结合面，使溜板箱的安装位置上升以恢复尺寸链，同时采用变位齿轮保证溜板和溜板箱之间横向传动齿轮副的尺寸链考虑修理难度及加工量，建议采用方案一2、溜板部件的刮研工艺：1）刀架下滑座表面1修毛刺，平面度达到0.022）在平板上刮表面2，表面接触点 10-12点/25*253）将溜板放在床身上，用刀架下滑座作为研具刮研表面54）将刀架下滑座的表面3按溜板配刮角度，接触点均匀；然后以刀架下滑座为研具，刮研表面6。
刮研中保证与表面5、6对基孔A不平行度0.05/3005）刮研溜板导轨表面7，对表面5、6的不平行度0.026）将刀架下滑座放置在溜板上，配研斜铁，保证接触点数 8-10点/25*257）刮表面8、9，保证溜板上、下导轨的不垂直度刮削中，保证导轨面8、9对表面6、7的不垂直度0.02/300，溜板结合面对床身导轨的不平行度0.06，接触点数10-12点/25*25C、床身与溜板的拼装1、修理重点：1）床身与溜板的拼装主要是刮研床身的下轨道面（压板面）及配刮两侧压板保持床身上、下导轨面的不平行度要求，是保证溜板与床身导轨在全长上能均匀结合、移动平稳，是加工的工件能得到较好的表面粗糙度2）在溜板的结构中，横向进给丝杠磨损较严重，一直机床在承受进给切削力时，出现刀架串动、定位不准、操纵手柄的空行程大等缺陷，大修时应给予更换2、修理工艺1）刮床身下导轨面1、2，保证对床身上平面导轨的不平行度0.02/10002）配刮压板，接触点数 6-8点/25*253）刮研结束后，可在机床上导轨面进行装饰性刮花D、刀架部件的修理1、修理重点1）刀架的移动应保持直线性2）为满足使用多把刀具成批精加工零件的要求，必须修复刀架的重复定位精度。
2、刮研工艺1）修车上刀架地板的表面1和修上刀架地板凸台并保证下列精度： 对表面1的不垂直度0.01；对内孔的不同轴度0.02/全长；与刀架座定心孔的配合满足动配合尺寸要求2）检查直径22的定位锥套3）刮上刀架底板表面2，保证不平度0.02，接触点10-12点/25*254）刮刀架中部的表面3、4、5以及上刀架地板的表面6分别达到一下要求：表面3的不平度0.02以内；表面4的不直度0.01；表面5对表面3、4的不平行度0.02；接触点 10-12点/25*255）刮表面7，并保证如下要求：对表面3的不平行度0.03/100；不平度0.02；接触点10-12点/25*256）刮刀架表面8及修铰定位销孔，并保证如下要求：对定心轴孔的不垂直度0.01；不平度0.02；接触点8-10点/25*253、丝杠、螺母不同轴度的保证方法1）将实心螺母体紧配入刀架中部的孔中，按原丝杠孔及刀架燕尾导轨加工内螺纹孔，与丝杠达到配合要求取出螺母后，将外径加工到动配合要求2)丝杠轴套做成偏心轴套，将按要求修复的丝杠、螺母装入刀架中，转动偏心使丝杠达到灵活转动位置，最后做出轴套上的定位螺钉孔，并加以固定E、床头箱部件的修理1、修理重点床头箱部件是车床中的主运动部件，其中主轴的回转精度及配合间隙将影响到被加工零件的整形公差和表面粗糙度。
修理床头箱部件时，主要侧重如下方面1)消除机床热变形；机床热变形后，床头箱体引起主轴中心线升高并倾斜床头箱内主要热源是主轴轴承，为减少主轴轴承发热可采取下列方法：（1）注意主轴前轴承的供油量当供油过多时，不能起到冷却和润滑作用，反而会因严重的搅拌现象而使轴承发热2）将床头箱内的润滑油移出，贮放在外部，起到冷却润滑油的效果，行程体外循环润滑方式3）选用合适的润滑油2)提高机床的刚度和抗振性主要是提高前轴承和主轴轴颈的配合状况，保证在锥部的大端密合3）提高机床主轴的回转精度测量主轴轴颈及滚动轴承内、外环的跳动量，按其误差大小、方向进行“定向装配”，使其部分误差相抵消4）注意主轴两个主要齿轮的传动精度2、修理工艺1）床头箱主轴孔检验不圆度小于0.012；锥度小于0.01；前后轴不同轴度小于0.015；与滚动轴承外圆过盈量0-0.02mm2）检查主轴精度轴承安装面不圆度、不同轴度0.005；齿轮安装面对轴承安装面的不同轴度0.01；法兰盘定位面外圆跳动度0.008；平面轴承及法兰定位端面跳动度0.01；与轴承内环大端接触50%以上3）后轴承套和止推垫圈的检修检查后轴承套的振摆小于0.01，止推垫圈表面1、2对内孔中心线的不垂直度0.005。
4）检修床头箱操纵部分与制动装置部分（1）当操作手柄经过传动机构使齿条移动时，同时控制双向摩擦离合器和制动装置2）检修双向摩擦离合器修复重点是摩擦片，通常予以更换，同时更换磨损的摇杆3）检修制动装置更换制动用闸带4）检修床头箱变速手柄及拨叉更换滑块，以保证齿轮移动灵活，定位可靠5）检修I轴如果花键段磨损不大，可以继续使用3、验收要求先让主轴在中速下空运转1-2小时，以达到稳定的工作温度（以每小时温升不超过5℃为稳定温度）后才进行检验1）滚动轴承温升不超过40℃，其它机构温升不超过20℃2）当轴向受力100公斤时，滚动轴承间隙不超过0.005.3）检查主轴的回转精度主轴定心轴颈的径向跳动0.01，主轴轴肩支撑面的跳动0.0154）测试主轴各级转速F、走刀箱部件的修理1、修理重点1）走刀箱部件是将主运动传至进给运动、变换进给速度、选择螺距的机构走刀箱内大部分零件是齿轮，除了必须更换已经磨损的齿轮外，对哪些经常处于单向啮合传递运动的齿轮，知识齿轮的一边磨损可以考虑将会走成反装，使用其尚未磨损的另一啮合面2）当需要加工高精度螺纹零件时，除了要保持丝杠精度意外，往往要减少丝杠的轴向串动因此，应保持丝杠链接法兰及推力球轴承的精度。
2、修理工艺1）修复丝杠法兰表面1、2并确保达到如下要求：对轴孔中心线的不垂直度0.006；装配后的轴向串动0.01-0.0152）修复托架的支撑孔修后确保各支撑孔的尺寸公差及位置公差G、溜板箱部件的修理1、修复丝杠、开合螺母副1）丝杠的修理工艺（1）校直。
