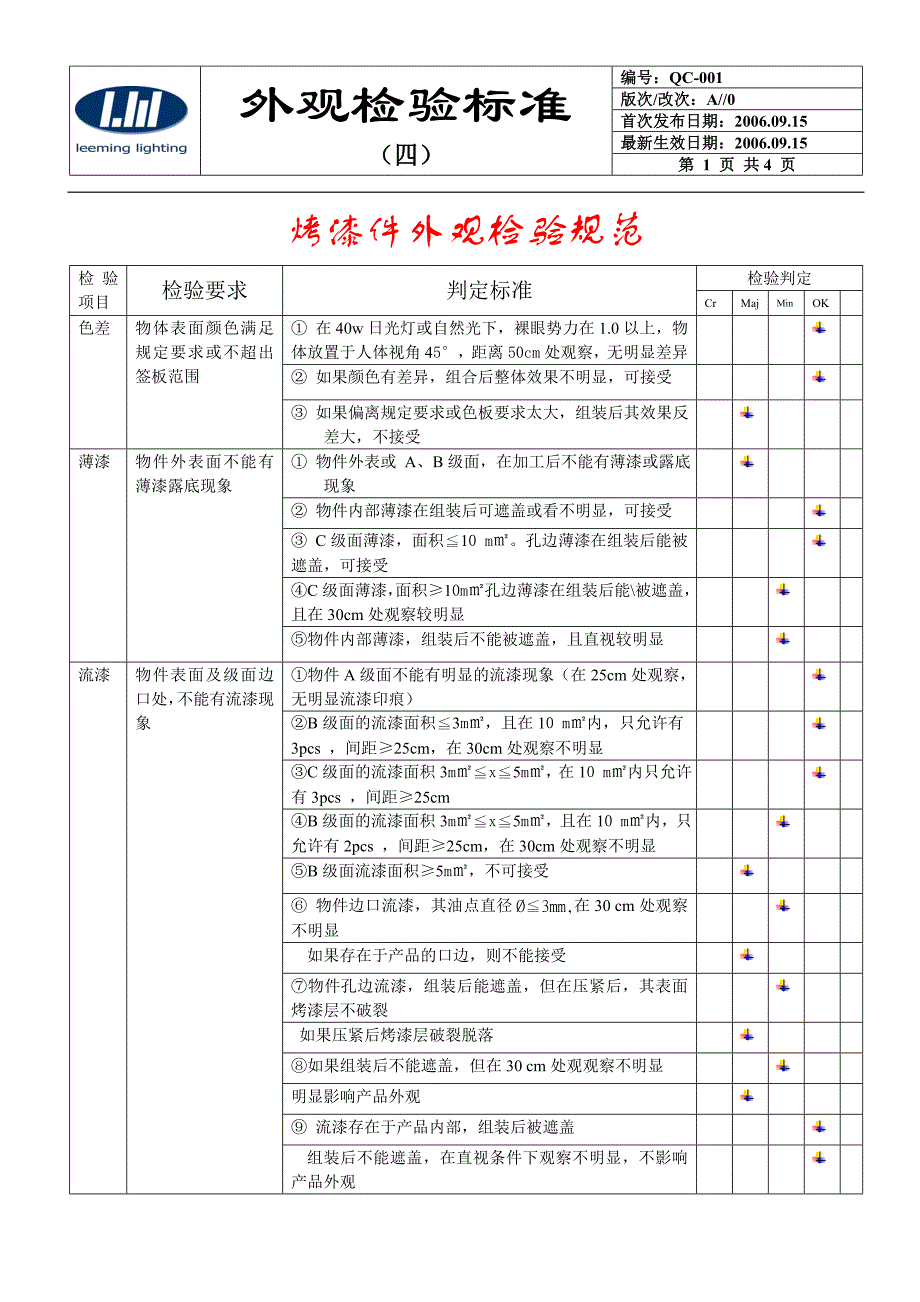

外观检验标准（四）编号：QC-001版次/改次：A//0首次发布日期：2006.09.15最新生效日期：2006.09.15第 1 页 共4 页烤漆件外观检验规范检验项目检验要求判定标准检验判定CrMajMinOK色差物体表面颜色满足规定要求或不超出签板范围① 在40w日光灯或自然光下，裸眼势力在1.0以上，物体放置于人体视角45°，距离50cm处观察，无明显差异l② 如果颜色有差异，组合后整体效果不明显，可接受l③ 如果偏离规定要求或色板要求太大，组装后其效果反差大，不接受l薄漆物件外表面不能有薄漆露底现象① 物件外表或 A、B级面，在加工后不能有薄漆或露底现象l② 物件内部薄漆在组装后可遮盖或看不明显，可接受l③ C级面薄漆，面积≦10 m㎡孔边薄漆在组装后能被遮盖，可接受l④C级面薄漆，面积≥10 m㎡孔边薄漆在组装后能\被遮盖，且在30cm处观察较明显l⑤物件内部薄漆，组装后不能被遮盖，且直视较明显l流漆物件表面及级面边口处，不能有流漆现象①物件A级面不能有明显的流漆现象（在25cm处观察，无明显流漆印痕）l②B级面的流漆面积≦3m㎡，且在10 m㎡内，只允许有3pcs ，间距≥25cm，在30cm处观察不明显l③C级面的流漆面积3m㎡≦x≦5m㎡，在10 m㎡内只允许有3pcs ，间距≥25cm l④B级面的流漆面积3m㎡≦x≦5m㎡，且在10 m㎡内，只允许有2pcs ，间距≥25cm，在30cm处观察不明显l⑤B级面流漆面积≥5m㎡，不可接受l⑥ 物件边口流漆，其油点直径Ø≦3mm,在30 cm处观察不明显l如果存在于产品的口边，则不能接受l⑦物件孔边流漆，组装后能遮盖，但在压紧后，其表面烤漆层不破裂l 如果压紧后烤漆层破裂脱落l⑧如果组装后不能遮盖，但在30 cm处观观察不明显l明显影响产品外观l⑨ 流漆存在于产品内部，组装后被遮盖l组装后不能遮盖，在直视条件下观察不明显，不影响产品外观l如果在直视条件下观察明显，影响产品外观l桔皮物件表面无明显桔皮现象① 喷油件表面平滑，无明显的凹凸痕l② 物件与人体相距60cm，与人体是成45°角观察，其喷油件表面无明显的凹凸感l③ 用手触摸，表面平滑，无明显的凹凸感l④表面有明显的凹凸痕，用手触摸，表面不平滑。
l砂粒物件表面无明显的砂粒① A级面不能有砂粒， ② B、C级面砂粒直径Ø≦0.5mm , 在10c㎡内，不能够超出5pcs，且距离≦25cm l③B、C级面砂粒直径 Ø≦1mm , 在10c㎡内，不能够超出3pcs，且距离≦25cml④ B、C级面砂粒直径1mm≦Ø≦1.5mm，在10c㎡内，只能有1pcsl⑤ Ø≥1.5mm , 不能接受l⑥ 在同一平面内，砂粒聚集太多，不能接受l划伤刮花擦花物件表面喷油层，不能有明显的损伤痕① A级面刮花面积： 轻微：≦5m㎡ 严重：≦5m㎡lB 、C级面，在距人体60cm处观察，无明显刮花轻微≦10c㎡， l严重≦3m㎡l②刮花面积10m㎡≦x≦15m㎡,在喷油件的B、C级面，且组装后在距人体60cm处观察，不影响产品外观或不明显l③ 划伤痕：A级面：长≦5mm , 宽≦0.1mm , 高≦0.05mmlB级面：长≦10mm ,宽≦0.1mm , 高≦0.05mmlC级面：长≦10mm , 宽≦0.1mm, 高≦0.1mml④ 在B 、C级面，长≥10mm , 0.1mm≦宽≦0.15mm , 高≦0.1mm ,可接受l10mm≦长≦20mm ，0.1mm≦宽≦0.15mm ，高≥0.1mm ，不可接受1.⑤ 擦花面积：A级面≦5m㎡ ， 且在60cm处观察，不明显1.B级面≦10m㎡lC级面10m㎡≦x≦20m㎡,可接受l碰伤物件表面经处理，不能有明显的碰伤痕①物件A级面碰伤 ，不可接受l②B级面及边、角碰伤面积≦1.5m㎡lB级面及边、角碰伤面积≥3m㎡l③表面严重碰伤变形，不接受l④碰伤变形，但组装后不影响整体外观l① B、C级面碰伤面积（凹凸痕）≦5m㎡，深（高）度≦0.5mml⑥B、C级面碰伤面积（凹凸痕）＞5m㎡，深(高)度＞0.5mml表面脏污物件表面不能有不可擦拭的污物或腐蚀性物体或其它有害物体① 物件表面不可擦拭的污物面积≥2 m㎡ ，不接受l②物件表面残留有不可辨别的污物、液体、血液等，不接受l③表面残留有腐蚀性液体或污渍，不接受l④表面残留有可擦拭的污物面积A级面：1m㎡ ≦x≦10m㎡l3m㎡≦x≦15m㎡lB 、C级面:5m㎡≦x≦20m㎡l10m㎡≦x≦30m㎡l挂具痕物件表面在组合后不能有明显的挂具痕迹①物件在加工后，留下的挂具印痕，在组装后可以被遮盖，可接受l②在组装后不能被遮盖，在60cm处观察不明显，可接受l③组装后不能被遮盖，在处60cm观察明显，不接受l④如果在加工过程中，物件内部不能被完全覆盖，但在组装后可遮盖，可接受l⑤如果在加工过程中，物件内部不能被完全覆盖，在组装后不能遮盖且较明显，不能接受l⑥如果在加工过程中，物件表面阴角部分，因导电较弱而不能完全覆盖，在不影响外观的情况下，可接受l附着力物体表面烤漆层无基体结合牢固在10c㎡内，利用尖刀刻划1mm×1mm见方的小方格，使用A3胶纸贴平整后，手拉胶纸成45°角撕扯，无烤漆层脱落（刻划痕可接受）l 如方格脱落，面积很大l 面积很小，连续几处检测均有此现象l 方格没有脱落l表面黄斑、锈迹烤漆件内外表面，不能有生锈及黄斑现象① 烤漆件外表面出现锈斑或黄斑，不可接受l②烤漆件内表面生锈面积≦3m㎡ ，组装后，可掩盖l③内表面生锈面积≥5m㎡，组装后不能掩盖l④物件边口位生锈或黄斑，不可接受l⑤烤漆件内表面黄斑面积≦10m㎡ ，不影响整体外观l⑥烤漆件内表面黄斑面积≥10m㎡ ，且较明显，影响产品整体外观l⑦烤漆件内部黄色水印或黄斑，在盐雾实验或密封潮湿的空气中存放三个月不生锈，其面积≥20m㎡l如果要生锈l油点烤漆件外表面不能有明显油点烤漆件外表面呈凹坑状的点，在10c㎡内，Ø≦1mm ,不超过3个点l在10c㎡内，1mm≦Ø≦2mm不超过2个点l在10c㎡内，2mm≦Ø≦3mml起雾烤漆件外表面不能有明显雾状①烤漆件外表面不能有明显的不可擦拭的花纹状白色印痕l②有花纹状白色印痕，且可擦拭其面积≦10m㎡l③有花纹状白色印痕，且可擦拭，其面积＞10m㎡l④有花纹状白色印痕，且不可擦拭，其面积≦.3m㎡l盐雾测试烤漆件外表面的防腐能力，必须满足规定时间的检测要求①不能通过盐雾试验检测，大面积生锈l②盐雾实验，物件边沿及孔边沿有锈迹，其周边不超过5mml③物件正表面或灯罩外表面，不能有任何锈点发现，如有，则不接受l④物件内表面，经检测后，其锈点在10c㎡内，内直径Ø 1mm ，不超过3pcs,距离≥25cml⑤在规定时间内，如果物件烤漆件表面开始生锈（最低不能低于180 小时），则取样抽正常出货方式（胶袋、彩盒、外箱）放置于铁制箱内三个月，每周观察一次，看其变化，如有生锈，则不可接受l。
