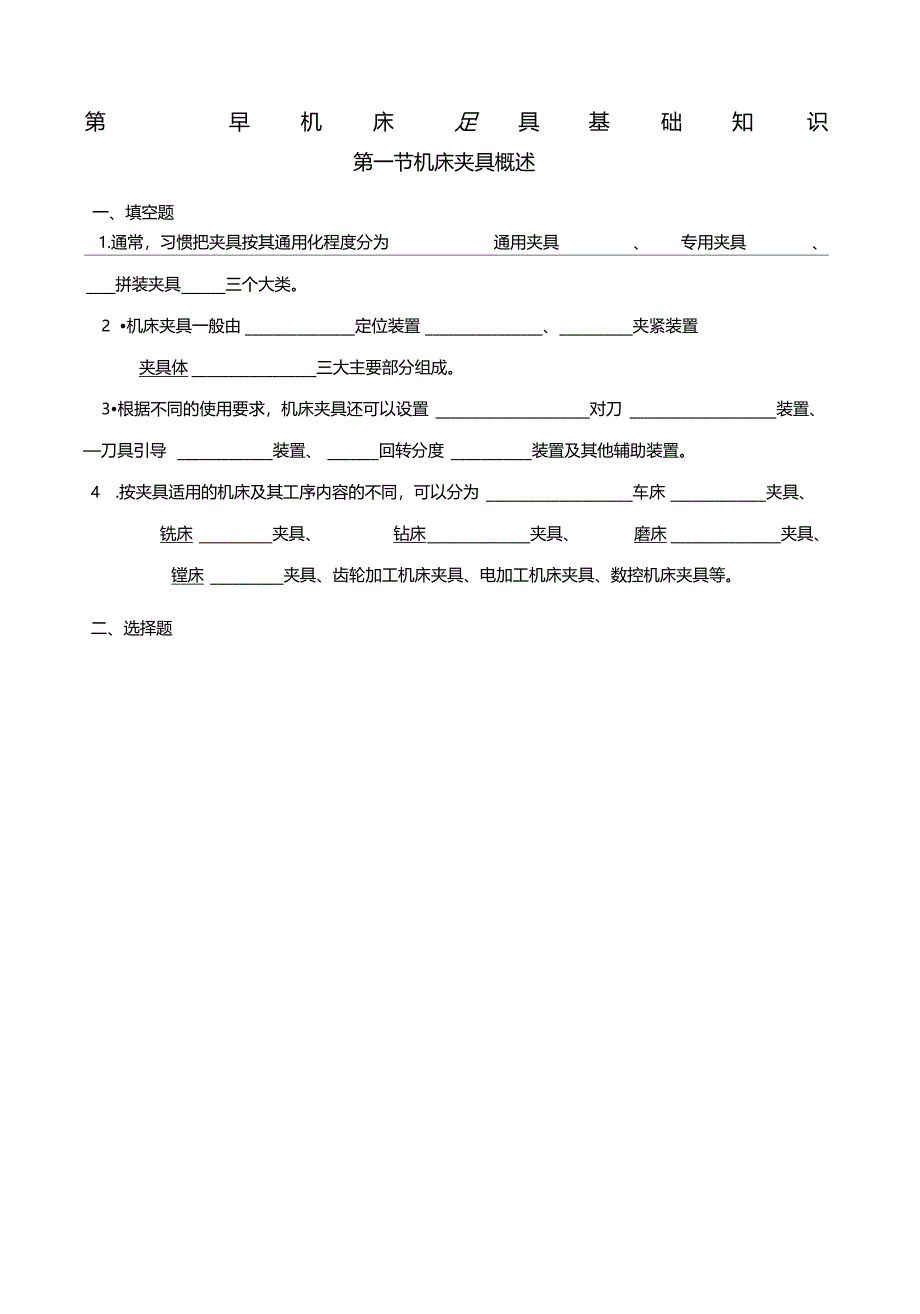

第 早 机 床 夹足 具基 础 知识第一节机床夹具概述一、填空题1.通常，习惯把夹具按其通用化程度分为通用夹具、 专用夹具、 拼装夹具 三个大类2 •机床夹具一般由 定位装置 、 夹紧装置夹具体 三大主要部分组成3•根据不同的使用要求，机床夹具还可以设置 对刀 装置、—刀具引导 装置、 回转分度 装置及其他辅助装置4 .按夹具适用的机床及其工序内容的不同，可以分为 车床 夹具、铣床 夹具、 钻床 夹具、 磨床 夹具、镗床 夹具、齿轮加工机床夹具、电加工机床夹具、数控机床夹具等二、选择题1 .工件在机床上加工时,通常由夹具中的 A来保证工件相对于刀具处于-个正确的位置A .定位装置B .夹具体C .夹紧装置D .辅助装置2 .机用平口钳是常用的B A .专用夹具B .通用夹具C .拼装夹具D .组合夹具3 .下列夹具中，D 不是专用夹具A .钻床夹具B .铣床夹具C .车床夹具D .三爪自定心卡盘4 . C 不属于机床夹具的三大组成部分之一A .夹具体B .定位装置C .对刀装置D .夹紧装置5 . A 是由预先制造好的各类标准元件和组件拼装而成的一类新型夹具A .拼装夹具B .专用夹具第三章工件的夹紧C.通用夹具.数控机床夹具D6 •在机床夹具中，V形块通常作为 D 使用A .夹具体B.夹紧装置C .辅助装置D.定位元件7 .下列说法中，C不正确。
A •一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用B •夹具相对于机床和刀具的位置正确性，要靠夹具与机床、刀具的对定来解决C •工件被夹紧后，就自然实现了定位D .定位和夹紧是两回事三、判断题1 .一般来说，通用夹具是机床夹具中的主要研究对象 （ X ）2 .一般情况下，机床夹具具有使工件在夹具中定位和夹紧两大作用 （ V）3 .工件安装时，采用找正定位比采用夹具定位效率更高、精度更高 （ X ）4 .机床夹具只能用于工件的机械加工工序中 （ X ）5 .机床夹具一般已标准化、系列化，并由专门厂家生产 （ X ）6 .定位装置一般由各种标准或非标准定位元件组成，它是夹具工作的核心部分 （V ）7. 自动、高效夹具的实际应用，可以相应地降低对操作工人的装夹技术要求 （ V）8. 在数控机床上加工零件，无须采用专用夹具 （ X ）9. 所有机床夹具都必须设置夹紧装置 （ X ）10. 车床夹具中，花盘通常作为定位元件 （ X ）四、简答题1 .机床夹具在生产中有什么作用？答：（1）保证工件加工精度，稳定整批工件的加工质量2） 提高劳动生产率3） 改善工人的劳动条件4） 降低对操作工人的技术等级要求。
2 .机床夹具三大组成部分的作用分别是什么 ？答：定位装置：能使工件相对于刀具占有一个正确的位置夹紧装置：能保证工件在加工过程中其在定位时所获得的定位位置不被破坏夹具体：它是夹具的基础和骨架，通过它将夹具上其他各类装置连接成一个有机整体,依靠它完成夹具与机床的连接第二节夹具的要求和设计前期准备一、填空题1 •一般来说，夹具的设计可分为 前期准备 、 拟定结构方案 、绘制夹具总装图 、绘制夹具零件图四个阶段2 •根据所起作用和应用场合，基准可分为 设计基准 和 工艺基准 两类3 .工艺基准可分为 工序基准 、 定位基准 、装配基准 、 测量基准 4 .设计机床夹具时，应满足的四个方面的基本要求为 保证工件加工精度要求 _、_提高机械加工生产效率 , _降低工件的生产成本_、_具有良好的工艺性_5 .生产实际中应当掌握的夹具设计原始资料包括 工件图纸和工艺文件 、_ 生产纲领 、—夹具制造与使用的情况 _二、选择题1 .夹具的定位与夹紧必须要 —A —，这是对夹具的最基本要求A .保证满足本工序的加工精度要求B .提高机械加工生产效率C .降低工件的生产成本D .具有良好的工艺性2 .生产实际中应当掌握的夹具设计原始资料不包括 D 。
A .工件图样 B .工艺文件和生产纲领C .制造与使用夹具的情况 D .机械加工手册3 . C_不属于夹具设计时工件图样分析的主要内容A .了解工件的工艺过程B .明确本工序在整个加工工艺过程中的位置C .了解企业设备的精度水平D .掌握本工序加工精度要求及工件已加工表面情况4 .下列说法中，只有 —B 是正确的A .设计基准包括工序基准、定位基准、测量基准和装配基准B .工艺基准包括工序基准、定位基准、测量基准和装配基准C .工序基准包括设计基准、定位基准、测量基准和装配基准D .以上说法都不对5 .工件一般有两类加工精度要求： —A A .尺寸精度和位置精度 B .尺寸精度和表面粗糙度C .位置精度和表面粗糙度 D .表面粗糙度和热处理6 •夹具设计中，应 D 作为定位基准A .米用毛坯表面B .选择与加工面无直接关系的表面C .选择较小的表面D .尽量选择加工表面的工序基准三、 判断题1 .基准可分为定位基准和设计基准两类 （ X ）2 .提高机械加工生产效率是对机床夹具的最基本要求. （ X ）3 .夹具设计可分为分析工件图样、拟订结构方案、绘制夹具总装图、绘制夹具零件图四个阶段。
（ X ）4 .夹具设计中，应尽量选择加工表面的工序基准为定位基准 （ V ）5 .定位基准与定位基准面没有本质区别 （ X ）6 .设计机床夹具时，应尽量使工件的定位基准与工序基准重合 （ V ）7 .定位基准是用来确定工件在夹具中位置的要素它一般为工件上与夹具定位元件相接触的表面，也可以为工件上的几何中心、对称线、对称面等 （ V）四、 简答题1 .从夹具设计角度出发，定位基准的选择涉及哪些原则 ？答：（1）尽量使工件的定位基准与工序基准重合（基准重合原则），以消除基准不重合误差2） 尽量选用已加工表面作为定位基准（精基准原则），以减少定位误差3） 应使工件安装稳定，在加工过程中因切削力和夹紧力而引起的变形最小4） 应使工件定位方便、夹紧可靠、使用操作，夹具结构简单2 .设计机床夹具时应准备哪些资料？答：应准备夹具设计原始资料：包括工件图纸和工艺文件、生产纲领、夹具制造与使用的情 况还应准备收集夹具的各类技术资料：包括夹具有关技术标准、设计参数和有关设计手册、 相应夹具软件资料库等第二章工件的定位第一节六点定则一、填空题1•工件在夹具中位置的确定是通过工件表面（定位基准面）与夹具中定位元件的 _表面的接触 或_ 配合 来实现的。
2.用来描述工件在某一预先设定的空间直角坐标系中的定位时， 其空间位置不确定程度的六个位置参量， 称为 不定度 3 .任何一个未在夹具中定位的工件，其空间位置具有六个不定度，即沿三个坐标轴的 _移动 不定度、绕三个坐标轴的 转动 不定度4.对于箱类工件的定位，夹具上常设置三个不同方向上的定位基准来形成一个空间定位体系，称为 三基面基准体系 5 .在夹具中，采用长 V形块作为工件上圆柱表面的定位元件时，可消除工件的 _四—个不定度，其中，包括 二—个移动不定度和—二—个转动不定度6 .工件在夹具中定位时，被夹具的定位元件消除了三个不定度的工件上的那个面，称为_主要定位基准面 7. 对于轴类工件的定位，夹具一般以轴向尺寸较大的V形块的两个斜面与工件支承轴颈相接触，形成不共面的 四 _点约束选择题.通过工件表面（例如XOY0）与三个定位点的接触，可消除工件位置的A .厂「/ BC 不定度两个转动.一个转动和三个移动C . J 八；T D.长圆柱工件在长套筒中定位，可消除A .两个移动 BC .两个移动和两个转动 D3 .当工件以加工过的平面与定位平面接触时，可消除工件的 B 不定度。
A .两个B .三个C .四个D .五个4 .用短圆柱销作为工件上圆柱孔的定位元件时，可消除工件的 A 不定度A .两个 B .三个C.四个 D .五个5 .对箱类工件的定位，夹具上常设置三个不同方向上的定位基准来形成一个空间定位体系，称为 D •第一定位基准面•第二定位基准面•第三定位基准面 •般来说，对于盘类工件,•三基面基准体系考虑到安装的稳定性及夹紧可靠，常以其较大的端面作为A •第一定位基准面C •第三定位基准面7 •圆柱体在短V形块上定位时，可消除A •三个•第二定位基准面•定心基准C 不定度• 一个C. 两个移动D.两个转动8. 轴套零件以短圆柱销定位时，可消除A.两个转动 B B 不定度•两个移动D.C. 一个转动、一个移动9 •圆柱体以短圆锥套定位时，可消除A. 三个移动C • 一个移动、两个转动任意两个A 不定度B.三个转动• 一个转动、两个移动三、判断题I. 夹具的作用之一就是通过夹紧装置来消除工件位置的不确定性2 •工件在夹具中定位时，在任何情况下都必须消除工件的六个不定度3 •根据工序的具体加工要求，正确分析影响工件定位的不定度，这对夹具设计至关重要 (V )四、简答题1.什么是不定度？如何消除工件的不定度?答：所谓的不定度是指用来描述工件在某一预先设定的空间直角坐标系中定位时，其空间位 置不确定程度的六个位置参数。
要消除工件的不定度，就必须对工件设置相应的约束，通过定位元件与工件表面的接触 或配合来限制工件位置的移动和转动，使工件在夹具中占有符合加工要求的确定位置2.什么是六点定则?答：六点定则是指在工件的定位中，用空间合理分布的六个点，来限制工件使其获得一个 完全确定的位置的方法不完全定位.重复定位2 .下列方案中,不是避免重复定位的措施第二节工件的定位一、 填空题1 •任何条件下对工件的定位，所消除的不定度数不得少于 三 个，否则工件就不会得到稳定的位置2 .工件在夹具中，六个不定度全部被消除的定位，称为 完全定位 3 一般情况下，当工件的工序内容在 X、Y、Z三个坐标轴方向上均有尺寸或形位精度要求时，需要在加工工位上对工件施行 完全—定位4 .工件实际定位所消除的不定度数目少于按其加工要求所必须消除的不定度数目，称为 欠定位5 .由于夹具上的定位支承点布局不合理，将造成重复消除工件的一个或几个不定度的现象，这种重复消除工件不定度的定位称为 重复定位 二、 选择题1 .消除工件不定度数少于六个仍可满足加工要求的定位称为 BA .完全定位C .欠定位.长心轴与小端面支承凸台组合对轴套零件定位B .短心轴与大端面支承凸台组合对轴套零件定位C .长心轴与浮动端面组合对轴套零件定位D .锥度心轴对轴套零件定位三、判断题1 .在平行六面体上铣削不通键槽时，无须消除工件的全部不定度。
（ X ）2任何条件下对工件的定位，所消除的不定度数不得少。
