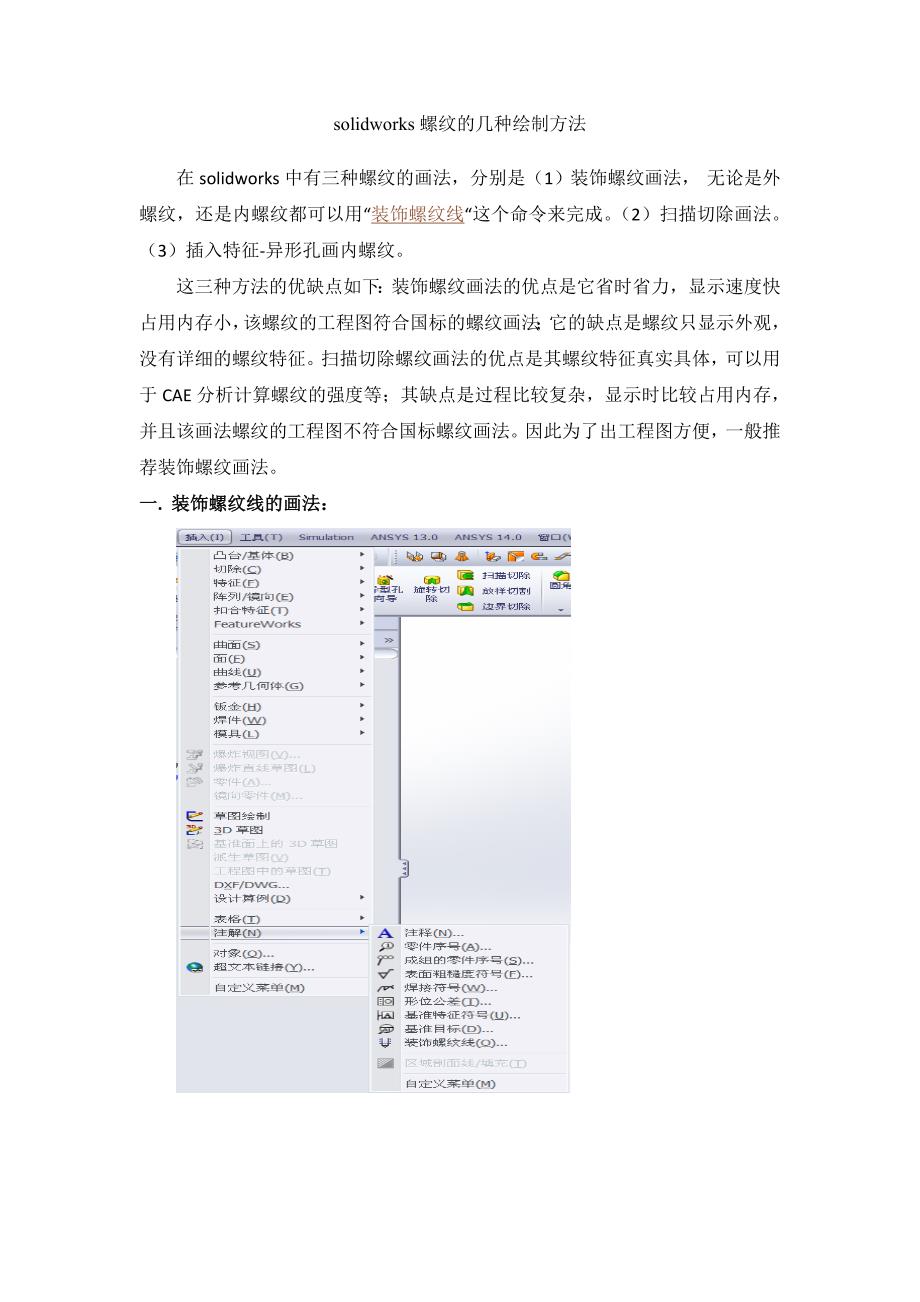

solidworks 螺纹的几种绘制方法在solidworks中有三种螺纹的画法，分别是（1）装饰螺纹画法， 无论是外螺纹，还是内螺纹都可以用“装饰螺纹线“这个命令来完成2）扫描切除画法3）插入特征-异形孔画内螺纹这三种方法的优缺点如下：装饰螺纹画法的优点是它省时省力，显示速度快占用内存小，该螺纹的工程图符合国标的螺纹画法；它的缺点是螺纹只显示外观，没有详细的螺纹特征扫描切除螺纹画法的优点是其螺纹特征真实具体，可以用于CAE分析计算螺纹的强度等；其缺点是过程比较复杂，显示时比较占用内存，并且该画法螺纹的工程图不符合国标螺纹画法因此为了出工程图方便，一般推荐装饰螺纹画法一. 装饰螺纹线的画法：1.比如要M10的螺纹，那先做一个直径为10的圆柱，然后“插入--注释--装饰螺纹线”然后把参数填上就可以了2.比如你要做M10*1.25的外螺纹，长度为15个毫米先做一个直径为10的轴，然后点击“装饰螺纹线”这个命令就会让你输入螺纹长度及螺纹底径，这时你输入长度为15，次要直径（10-1.25）＝8.75就可以了啊这样外螺纹就做好了内螺纹也可以如此做，只不过底孔应该是8.75，次要直径是10罢了二. 扫描切除画法扫描切除的方法，其原理类似于螺纹的加工，其具体步骤是： 1.首先 按照 插入－曲线－螺旋线 画一个螺旋线； 2.其次 按照 插入－参考体－参考面 建立一个参考面，要求其按照垂直于螺纹线起点的方式建立； 3.再次，在参考面上画出螺纹的牙形； 4.最后，进行 切除－扫描特征，切除曲线选择参考面上的牙型；切除线选择螺旋线。
注意不要将牙型图的尺寸画的比螺距还大！！！！例如：如何在solidworks2010中画螺纹（1）.文件→新建→零件，如下图所示： （2）.拉伸凸台→Φ30*80的零件，如下图所示： （3）.对零件进行倒角1*45°，如下图所示： （4）.在草图里绘制一个Φ30的圆，如下图所示： （5）.插入→曲线→螺旋线/涡状线，如下图所示： （6）.螺距3.0→反向→圈数15，如下图所示： （7）.选择确定，如下图所示： （8）.选择上视基准面→正视于，如下图所示： （9）.绘制一个正三角形→边长为4，如下图所示： （10）.选择确认，如下图所示： （11）.特征→扫描切除，如下图所示： （12）.选择正三角形，然后选择螺旋线，如下图所示： （13）.选择确定→螺纹完成，如下图所示： 三. 可以用插入－特征－异形孔。
