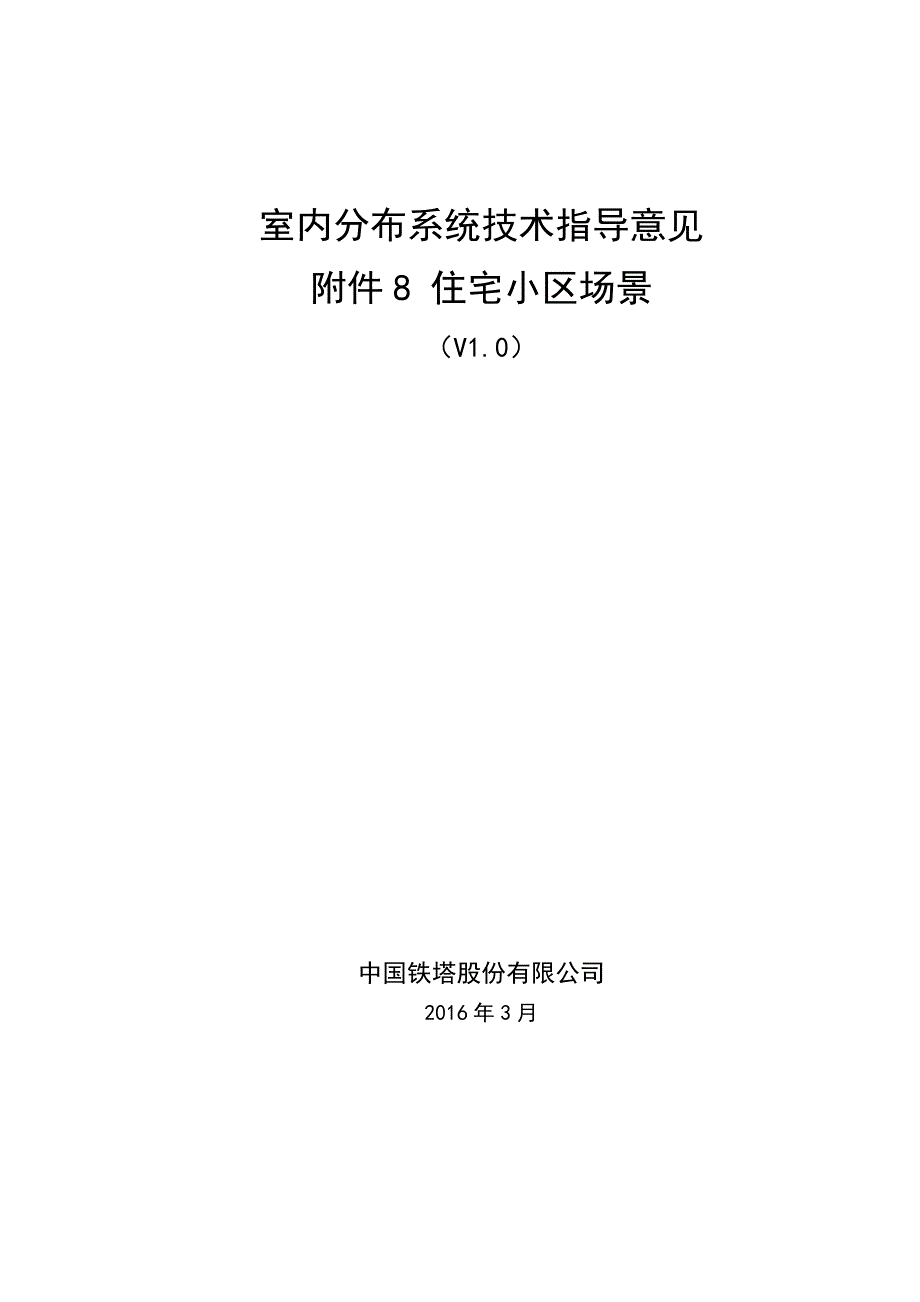

室内分布系统技术指导意见附件8 住宅小区场景（V1.0）中国铁塔股份有限公司2016年3月 目 次1 场景概述 11.1 建筑物特点 11.2 建筑物功能分区 21.2.1 电梯 21.2.2 地下停车场 21.2.3 大厅 21.2.4 平层 22 各功能分区覆盖技术要点 32.1 电梯 42.2 地下停车场 52.3 大厅 72.4 平层 82.4.1 多层小区 82.4.2 高层小区 82.5 城中村 123 小区划分 133.1 小区划分原则 133.2 地下停车场的分区 134 小区切换 14151 场景概述1.1 建筑物特点住宅小区种类多样，建筑物组合形式复杂，根据其特点大致可分为以下几种典型场景：多层小区、高层小区、独立高层、城中村及别墅区场景住宅小区的共同特点是物业协调困难，一般难以做到天线入户覆盖图1 住宅小区类型示意图（1）多层小区内楼房密集，布局基本整齐，一般楼高6-8层；绿化面积大，建筑物及绿化对信号衰减严重，尤其低层信号较差2）高层小区内楼房布局多样，楼层一般在20层以上，高层部分信号杂乱、干扰严重，底层部分弱覆盖，电梯及地下室为信号盲区3）独立高层楼层较高，周边无线环境复杂，高层信号杂乱，底层多为弱覆盖或覆盖盲区，部分楼宇底层为裙楼，作为办公或商业场所。
4）城中村建筑物密集，楼间距小（宽楼距1.5米左右，窄楼距仅0.5m左右），楼层一般在2-8层之间，无线信号阻挡严重，室内一般为弱覆盖或覆盖盲区，物业协调难度极大5）别墅型居民区场景由成片住宅小区组成，其建筑以2-3层为主，单个房间面积较大且内部纵深较大，区域内楼宇排列相对整齐，楼间距一般较大，区域内绿化较好1.2 建筑物功能分区1.2.1 电梯电梯按运行速度主要分为普通电梯和高速电梯两类住宅小区以普通电梯为主，高速电梯一般会在楼层超过20层的高层小区和独立高层采用高速电梯由于运行速度较快，因此对切换的要求更高1.2.2 地下停车场地下停车场为钢筋混凝土结构，中间有较多较粗的承重钢筋混凝土柱子，结构比较简单，开阔空旷,空间封闭，受室外宏站干扰因素较小1.2.3 大厅住宅小区的大厅一般在一层以前厅的形式存在，分为封闭式和开放式两种，面积较小，结构比较简单，往内直接与电梯厅相接，向外与室外相连1.2.4 平层住宅小区平层的公共区域面积较小且无吊顶，天线明装且安装位置有限，住户家中结构复杂，隔断多，从而导致很难通过室内分布系统做到有效深度覆盖，一般为一字型、L型、T型和工型的走道结构，如下图： 一字型 L型T型 工型图2 住宅小区平层格局示意图2 各功能分区覆盖技术要点住宅小区主要采取室内外协同覆盖、以外为主的覆盖策略。
优先采用室外宏站覆盖住宅小区室外区域及楼宇靠近窗边区域；采用室内分布系统覆盖地下停车场、电梯及部分平层弱覆盖区或覆盖盲区；室外宏站无法覆盖的楼宇或无法建设室外宏站时，采用在小区内建设室外分布系统的方式覆盖楼宇靠近窗边区域图3 住宅小区室内外综合覆盖示意图2.1 电梯住宅小区场景的电梯与平层一般设置为一个小区，覆盖方式一般采用以下两种1）电梯厅可以安装全向吸顶天线的情况下，电梯井道采用对数周期天线覆盖，主瓣方向朝下覆盖，单天线覆盖楼层一般为4层；对于共井电梯，可在中间位置布放天线，一般覆盖3部电梯，如下图示图4 对数周期天线覆盖示意图（2）电梯厅无法安装天线的情况下，采用在电梯井道安装定向壁挂天线进行电梯覆盖，可兼顾电梯厅覆盖，单天线覆盖楼层一般为3层；对于共井电梯，可在中间位置布放天线，一般覆盖3部电梯，如下图示图5 定向壁挂天线覆盖示意图2.2 地下停车场地下停车场可以采用对数周期天线、定向壁挂天线和全向吸顶天线相结合的方式进行覆盖1）对于狭长的地下停车场，在隔断较多的情况下，宜采用中轴线上布放全向吸顶天线的方式覆盖；在隔断较少的情况下，宜采用在离信源较近的单侧墙壁上安装定向壁挂天线或对数周期天线的方式覆盖，避免天线主瓣正对立柱。
图6 狭长的地下停车场覆盖示意图（2）对于宽度较大的地下停车场，可以采用两侧墙壁上交替安装定向壁挂天线或对数周期天线与中间交错布放全向吸顶天线相结合的方式覆盖，避免天线主瓣正对立柱图7 宽阔的地下停车场覆盖示意图（3）进出口分为直道和弯道两种情况1）直道的场景结合天线的实际安装条件，宜采用定向壁挂天线或对数周期天线的方式覆盖；无法安装定向壁挂天线或对数周期天线时，采用全向吸顶天线覆盖 图8 直道出入口覆盖示意图2）弯道一般采用定向壁挂天线或对数周期天线覆盖，安装位置一般控制在弯道附近图9 弯道出入口覆盖示意图2.3 大厅为了保证覆盖效果，同时避免室内信号泄露室外的信号过强，在大厅纵深较浅的情况下，可以通过电梯厅的全向吸顶天线兼顾覆盖，在大厅纵深较深的情况下，可以通过定向壁挂天线主瓣朝向电梯厅、背瓣朝向门口方向进行覆盖 图10 大厅覆盖示意图2.4 平层住宅小区的平层覆盖针对多层小区和高层小区分别采用不同的覆盖方式2.4.1 多层小区对于多层小区（含别墅区）的平层覆盖，一般优先采用室外板状天线（根据业主要求定制美化类型）覆盖，对于楼间距较近的多层小区可采用对数周期天线做覆盖天线位置根据楼宇结构有所不同：对于楼层较高（8层以上）、环境较为封闭的小区，天线可以布放在楼顶，向下覆盖整个小区；对于楼层较低（4-6层）、小区内具备管道或地面开挖条件能够布放馈线，可以用路灯杆的方式，用美化天线从下向上覆盖楼宇；对于不具备地面走线条件的小区，可以将天线安装在低层楼宇的外墙上，向上覆盖楼宇。
图11 多层小区的平层覆盖示意图2.4.2 高层小区对于高层小区的平层覆盖，采用室内外分布系统相结合的方式，室外分布系统以覆盖住户的窗边为主，室内分布系统以覆盖电梯厅和住户内除窗边之外的其他区域为主，室内外覆盖区相互补充，保证住户家中的深度覆盖1）室外分布系统1）对于楼层排列整齐、楼间距较小的通透“板式”高层，在墙体外安装室外板状天线（根据业主要求定制美化类型），楼宇之间相互覆盖，天线的安装位置应根据实际情况，综合考虑覆盖效果及泄漏控制，如果条件允许，可考虑在楼体凹陷处安装天线进行对打覆盖，利用楼体本身的阻挡控制外泄图12 “板式”高层的小区覆盖示意图2）对于楼层排列复杂的“点式”住宅，若环境较为封闭，小区附近存在其他高楼，采用室外板状天线从楼顶斜向下覆盖的方式，封闭环境可以防止信号泄露图13 环境封闭的小区覆盖示意图3）对于楼层排列复杂的“点式”住宅，若环境开阔，小区附近无其他高楼，室外板状天线安装要充分利用裙楼、外围多层建筑、室外路灯杆等低矮建筑，以向上覆盖为主，从而控制泄露图14 环境开阔的小区覆盖示意图（2）室内分布系统1）对于L型、T型和工型走道，使用定向壁挂天线安装在住户门口，对于纵深较大的住户，优先采用对数周期天线，天线主瓣朝住户内覆盖，与室外分布系统的覆盖区衔接，同时使用全向吸顶天线兼顾电梯厅和走道。
图15 工型走道平层覆盖示意图2）对于一字型走道且距离较短的情况，电梯厅无需布放全向吸顶天线，可以通过住户门口定向壁挂天线的背瓣兼顾覆盖，对于纵深较大的住户，优先采用对数周期天线图16 一字型走道平层覆盖示意图3）对于纵深较小的高层住宅小区，如单身公寓、小户型廉租房等，宜采用走廊布放全向吸顶定天线的方式覆盖，单个天线覆盖4-6个住户，天线的安装位置应避开厨房（如果是多层小区，可参考多层小区的覆盖方式） 图17 小户型平层覆盖示意图4）在平层天线安装条件受限的情况下，一般采用室外分布系统对住户室内进行覆盖，电梯每隔3层（9米）横向安装一副定向壁挂天线，兼顾电梯厅和楼层部分覆盖图18 电梯井道兼顾电梯厅覆盖示意图2.5 城中村由于城中村建筑物密集，楼间距小，弱覆盖区多为低层（1至5层）和纵深较深的室内，鉴于城中村的这种结构特点，采用广域覆盖加室内补盲的方式解决，室外站进行上层区域的覆盖，结合城中村内部现有的杆体、墙壁安装定向壁挂天线、对数周期天线以及室外全向天线覆盖底层、纵深较深的室内和室外公共区域图19 城中村天线安装示意图天线的摆放，需要按照信号互补原则，交错布放天线 规则的布局 不规则的布局图20 城中村布局示意图3 小区划分3.1 小区划分原则由于住宅小区的室内平层面积较小，室外部分的面积较大，故采用水平分区的方式进行小区划分，电梯与所属的楼栋划分为同一小区。
图21 住宅小区的小区划分示意图3.2 地下停车场的分区（1）整个小区的地下室为一个停车场且平层面积较大，则可以进行水平分图22 大停车场的小区划分示意图（2）若小区的地下室分为多个相互独立的停车场，在地上小区容量足够的情况下，可与地上平层划分为同一小区，若地上小区容量不足，可将其划分为单独的小区图23 多个相互独立的停车场的小区划分示意图4 小区切换（1）住宅小区内规划多个小区覆盖时，切换区域尽量充分利用绿化带和建筑物隔离2）地下停车场进出口有较大弯道的出口，天线一般采用定向壁挂天线或对数周期天线向外进行覆盖，安装位置一般控制在弯道附近，确保能将室内外信号良好衔接，保证合理的切换带3）对于较直的地下停车场进出口，可以结合现场的安装条件，宜采用定向壁挂天线或对数周期天线进行覆盖，保证合理的切换带。
