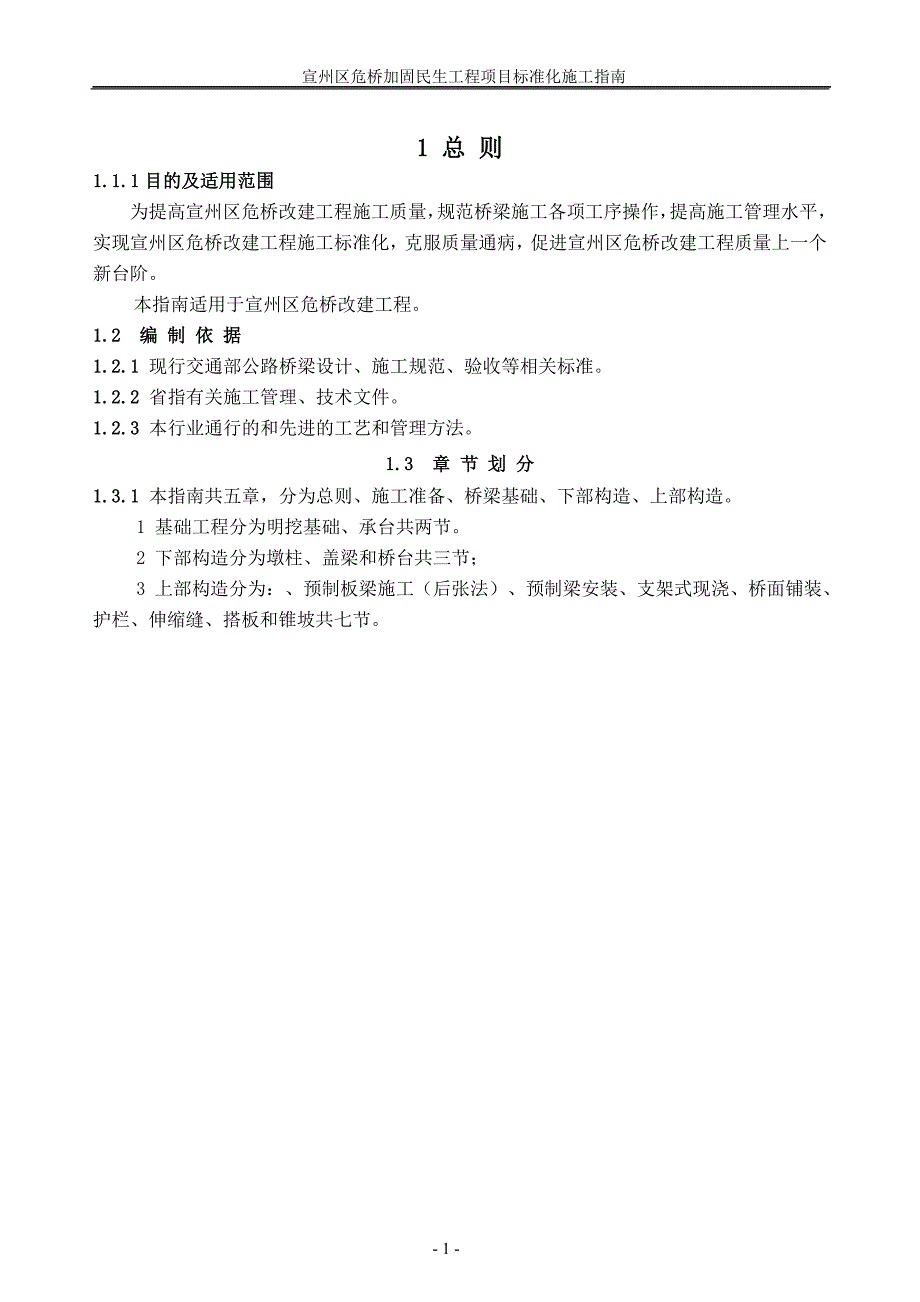

宣州区危桥加固民生工程项目标准化施工指南- 1 -1 总 则1.1.1 目的及适用范围为提高宣州区危桥改建工程施工质量，规范桥梁施工各项工序操作，提高施工管理水平，实现宣州区危桥改建工程施工标准化，克服质量通病，促进宣州区危桥改建工程质量上一个新台阶本指南适用于宣州区危桥改建工程1.2 编 制 依 据1.2.1 现行交通部公路桥梁设计、施工规范、验收等相关标准1.2.2 省指有关施工管理、技术文件1.2.3 本行业通行的和先进的工艺和管理方法1.3 章 节 划 分1.3.1 本指南共五章，分为总则、施工准备、桥梁基础、下部构造、上部构造1 基础工程分为明挖基础、承台共两节2 下部构造分为墩柱、盖梁和桥台共三节；3 上部构造分为：、预制板梁施工（后张法）、预制梁安装、支架式现浇、桥面铺装、护栏、伸缩缝、搭板和锥坡共七节宣州区危桥加固民生工程项目标准化施工指南- 2 -2 施工准备2.1 施工场地布置2.1.1 总体施工平面布置原则1. 尽量减少施工用地，少占农田，平面布置应紧凑合理总平面布置应体现以人为本、因地制宜、节约用地、整齐划一、环保节能、永临结合2.合理组织运输，减少运输费用，保证运输方便畅通。
3.施工区域划分和场地的确认应符合施工流程的要求，尽量减少专业工种和各工程之间的干扰4.充分利用各种永久建筑物和原有设施为施工服务，降低临时设施的费用5.各种生产生活设施应满足生产和生活的需要6.符合安全防火和劳动保护的要求2.1.2 总体施工平面布置内容施工平面布置内容与工程类别有关，位置与地形地貌的复杂程度有关，一般有以下布置内容：1. 征地界内及附近已有的地上、地下建筑物及其它地面设施的位置和尺寸2. 既有和新建公路线路方向和位置里程及与施工项目的关系3. 新建线路中线位置及里程、桥涵、隧道等结构物的位置及里程、因施工需要临时改移公路的位置；需要拆迁的建筑物；各种运输道路及临时便桥、过渡工程设施的位置4. 取土和弃土场位置如取土和弃土场离施工现场较远时，在平面布置上无法标注时，可用箭头指向取土和弃土场方向并加以说明5. 主要加工场区位置：混凝土成品预制厂，混凝土搅拌站等；临时生产房屋位置，包括：办公用房，机械站、车库位置，加工厂、制备厂及各种建筑材料、半成品、构件的仓库和生产工艺设备场所；各种材料、半成品、成品等仓库和堆放场地的位置6. 水源、电源、配电房、变压器位置，临时给排水管线和供电、动力设施。
标出既有的高压线位置、水源位置（既有水井）、既有的河流位置及河道改移7. 临时供电线（变电站）、供水、排水及其管线和临时通信线路等8. 标出施工队伍的驻地、生活区、项目经理部的位置，标出划分的施工区段标出各工区的施工范围9. 重点单位工程施工平面图布置，应根据现场条件并结合施工方案，在布置时应给予细化首先，确定生产生活办公区域，各区域划分应有明确界限；第二，突出主体工程施工部署，确定施工辅助设施及主要施工机械设备的位置；第三，确定搅拌站位置及集料棚、仓库、预制构件厂、构件成品、原材料堆放位置；第四，运输主干道和引入便道位置；第五，水、电、通信管线位置；第六，场内排水、污水循环系统布置宣州区危桥加固民生工程项目标准化施工指南- 3 -2.2 技术资料准备2.2.1 在开工前，应组织经验丰富的技术人员对设计图纸进行审图和现场核对，对设计中存在的问题及时提请设计单位解决，并做好设计图纸技术交底2.2.2 完成试验室组建及临时资质申报和材料的招投标及试验、砼配合比的设计、实施性施工组织设计编制及报批2.2.3 承包人接桩后，应在 14 天内完成导线、水准点的复测、原地面复测和加密测量工作，并做好各桩点的保护措施直到工程竣工。
2.2.4 实施性施工组织设计的编制承包人在签订合同协议书后的 28 内完成编制实施性施工组织设计，其内容包括详细的施工组织、现场布置、施工方案、工程进度计划、资源供应计划、资金流量计划、质检体系与质量保证措施、安全体系与安全保证措施、廉政建设、文明施工与环境保护等2.2.5 总体开工报告开工前应向监理工程师报批，主要内容包括：施工机构、质检体系、安全体系的建立和劳动力安排，材料、机械及检测仪器设备进场情况，水电供应，临时设施的修建，施工方案准备情况等2.2.6 分部或分项工程开工报告分部或分项工程开工前 14 天向监理工程师提交开工报告，其内容包括：施工地段与工程名称；现场负责人名单；施工组织和劳动力安排；材料供应、机械进场等情况；材料试验及质量检查手段；水电供应；临时工程的修建；施工方案进度计划以及其他需要说明的事项等2.2.7 实行工程首例制每首件分项工程完工后，应由总监办组织进行质量状况、工艺细节分析，找出施工中的不足并加以改正形成正式书面报告后方可进行批量施工2.2.8 各种专项技术交底的下发及培训工作根据施工内容分类编制专项技术交底，下发到各级管理部门及施工班组，并组织进行培训、学习，同时对交底内容要求必须有有针对性的安全技术交底，确保施工过程的安全。
2.3 基本要求2.3.1 必须做好施工前的准备工作和施工中的技术管理工作，严格执行技术规范和有关技术操作规程的规定，保证工程质量优良2.3.2 施工每道工序必须严格实行检验制度，每道工序必须检验合格，资料签证完整后方能进入下道工序施工2.3.3 应积极推广使用经过鉴定的新技术、新工艺、新结构、新材料、新设备，以加快实现我省公路桥梁施工现代化宣州区危桥加固民生工程项目标准化施工指南- 4 -2.3.4 应节约用地，少占农田，并按国家有关规定防止环境污染和破坏2.3.5 应充分考虑施工过程中，对陆上和水上交通的影响，特别是主航道和陆上主要交通干线不得中断2.3.6 做到文明施工，安全生产，严格遵守安全操作规程，加强安全生产教育，建立和健全安全生产管理制度2.3.7 桥梁工程交工前，应对临时辅助设施、临时用地和弃土等及时进行处理，做到工完场清宣州区危桥加固民生工程项目标准化施工指南- 5 -砼 浇 注 ，与 墩 柱 接触 面 凿 毛 绑 扎 钢 筋 、 立 模 人 工 清 理挖 掘 机 开 挖 基 坑至 底 标 高 30施 工 放 样 按 照 开 挖 坡 率 撒出 开 挖 轮 廓 灰 线原 地 表 测 量 ，确 定 开 挖 数 量 检 验 地 质 状 况及 地 基 承 载 力第三章、基础3.1 明挖基础3.1.1 施工前提条件1 设计图纸及技术资料经过审核，分项工程开工报告已批复。
2 现场的施工人员满足施工进度的要求对班组进行了详细的技术交底3 水泥、砂、碎石、钢筋等材料已全部进场，并且通过检验4 所需的各种车辆、振捣器、开挖机具等已到位，测量放样已完成5 安全质量保证体系已确立，明确了工点及工序负责人3.1.2 工序3.1.3 施工技术1 基坑开挖应参照规范所给定的坡率进行开挖，开挖时现场要有专人指挥，边开挖边检查坡率和坑壁安全2 无水基坑施工时，基坑顶应留有不小于 1.0m 的护道，护道外设排水沟，基坑基础尺寸外各留 0.5～1.0m 作为集水坑和排水沟用地3 挡板施工基坑时，基坑顶不得堆放机具等杂物，挡板间距应按基础尺寸最小值控制，坑顶排水沟离坑壁 1.0m 以上，并应有防渗措施4 有水围堰施工时场地布置应密切结合总体工程所在位置、现场实际情况，以对河流影响最小为原则，同时满足自身稳定和防洪要求5 明挖扩大基础砼浇注模板严禁使用土模或编织袋，推荐用大块组合钢模6 弱风化岩层基底若呈倾斜形状，应凿成不小于 30cm 的台阶，在靠近基底 30cm 处开挖需要放炮时，应采用松动爆破，保证基底地质不受扰动7 基坑应避免超挖，若超挖应将松动部分清除，处理方案报监理及设计单位批准。
8 无论图纸有无规定，基坑至少应在设计基底高程以下超挖 10cm 并浇筑 C15 号砼9 砼灌注采用泵送，罐车运输1）片石混凝土施工时填充片石的数量不宜超过混凝土体积的 25%，片石厚度不小于150mm2）片石的抗压强度应不小于 30MPa，并不得低于混凝土级别3）片石混凝土施工前片石应清扫、冲洗干净4）片石应均匀放置于刚浇筑的混凝土上，其净距不小于 100mm，不得在砼施工前提前堆放片石，片石离模板及基础的表面距离不得小于 150mm.宣州区危桥加固民生工程项目标准化施工指南- 6 -3.1.4 施工质量1 基坑挖至设计标高后应立即进行报验基底的几何尺寸、标高及基底承载力，并及时进行施工，防止基坑暴露时间过长2 开挖好的基底各项质量要求如下：1) 基底承载力不小于设计要求，如若不能满足，及时进行处理2) 平面几何尺寸不小于设计要求3) 基底标高：土质：±50mm；石质：+50mm，-200mm3 明挖基础内的钢筋加工及片石砼施工应符合技术规范的相关要求3.1.5 安全文明1 基坑四周应做好排水设施，距离开挖线边缘 1m 以外搭设高度不小于 1.2m 的防护栏杆，栏杆上挂设明显的防坠落、防触电等安全警戒标记。
2 基坑内应设置供人员上下的爬梯及专用安全通道设置3 基坑开挖出的废碴及时清理运走，运至指定的弃土场,严禁堆放在基坑顶旁宣州区危桥加固民生工程项目标准化施工指南- 7 -3.2 承 台3.2.1 施工前提条件1 设计图纸及文件经过审核，分项工程开工报告已批复，施工人员到位并对班组进行了详细的技术交底， 2 起吊、运输等设备到位，所需的材料已进场，并通过检验3 桩基检测已经完成 4 砼拌和站和砼运送设备已经准备就绪 3.2.2 工序清理基坑→绑扎钢筋→立边模→砼浇注→养生、与墩柱接触面凿毛3.2.3 施工技术与工艺1 承包人应按批复的施工方案进行施工2 桩头凿除应采用人工凿除，严禁采用炸药或膨胀剂等材料进行，清除洁净后从 2 个侧面各拍 1 张照片，同资料一并归档3 浇筑砼应避开雨天或晴热天气，并提前做好防雨措施，大体积砼应设冷却系统等降低砼水化热措施4 大体积砼拆模除保证强度满足外，其龄期不少于 3 天3.2.4 施工质量1 边桩外侧与承台边缘的净距不得小于设计规定的最小值2 伸入承台的墩柱与台身钢筋准确预埋到位，并与桩主筋进行焊接，预埋筋轴线偏位不超过 10mm，对柱或台身范围内的砼表面应进行拉毛，其余部分顶面应抹平压光。
3 承台的质量检验标准见现行规范3.2.5 安全文明1 承台基础安全文明参照本章 3.1.6 和 3.2.5 条宣州区危桥加固民生工程项目标准化施工指南- 8 -施 工 前 提 条 件 ，加 工 墩 柱 模 板及 脚 手 架 墩 柱 施 工 放 样 搭 设 脚 手 架 ， 钢筋 加 工 制 作 钢 筋 绑 扎模 板 立 设灌 注 砼砼 拆 模 、 养 生4 下部构造4.1 墩 柱、盖梁4.1.1 施工前提条件1 设计图纸及文件经过审核，分项工程开工报告已批复，施工进度计划及分项工程的施工方案已得到批准 2 施工人员到位并对班组进行了详细的技术交底，所需机械、设备等已准备就绪， 现场安全质量保证体系已建立，明确了工点、工序负责人 3 水泥、砂、碎石、钢筋等材料已全部进场，配合比已确定4 桥梁的基础已检测完成，桥墩、盖梁的测量放样已经完成5 设计图纸及文件已审核，提出的问题已得到相关部门的回复4.1.2 工序（见图 4.1.1，盖梁略）图 4.1.1 墩柱施工工序流程4.1.3 施工技术与工艺1 墩柱、盖梁模板应采用定型大块钢模（招标文件已规定），墩柱模板在设计时面板厚度应不小于 5mm，盖梁模板面板厚度应不小于 6mm，肋板设计应使模板具有一定的刚度，起吊和灌注时不易产生变形，面板的变形量最大不应超过 1.5mm。
墩柱、盖梁模板制作完成后应进行试拼，检查模板的刚度、平整度、接缝密合性及结构尺寸等，以避免给现场使用过程带来难以克服的缺陷及困难2 模板与钢筋的安装工作应配合进行，模板不应与脚手架进行连接。
