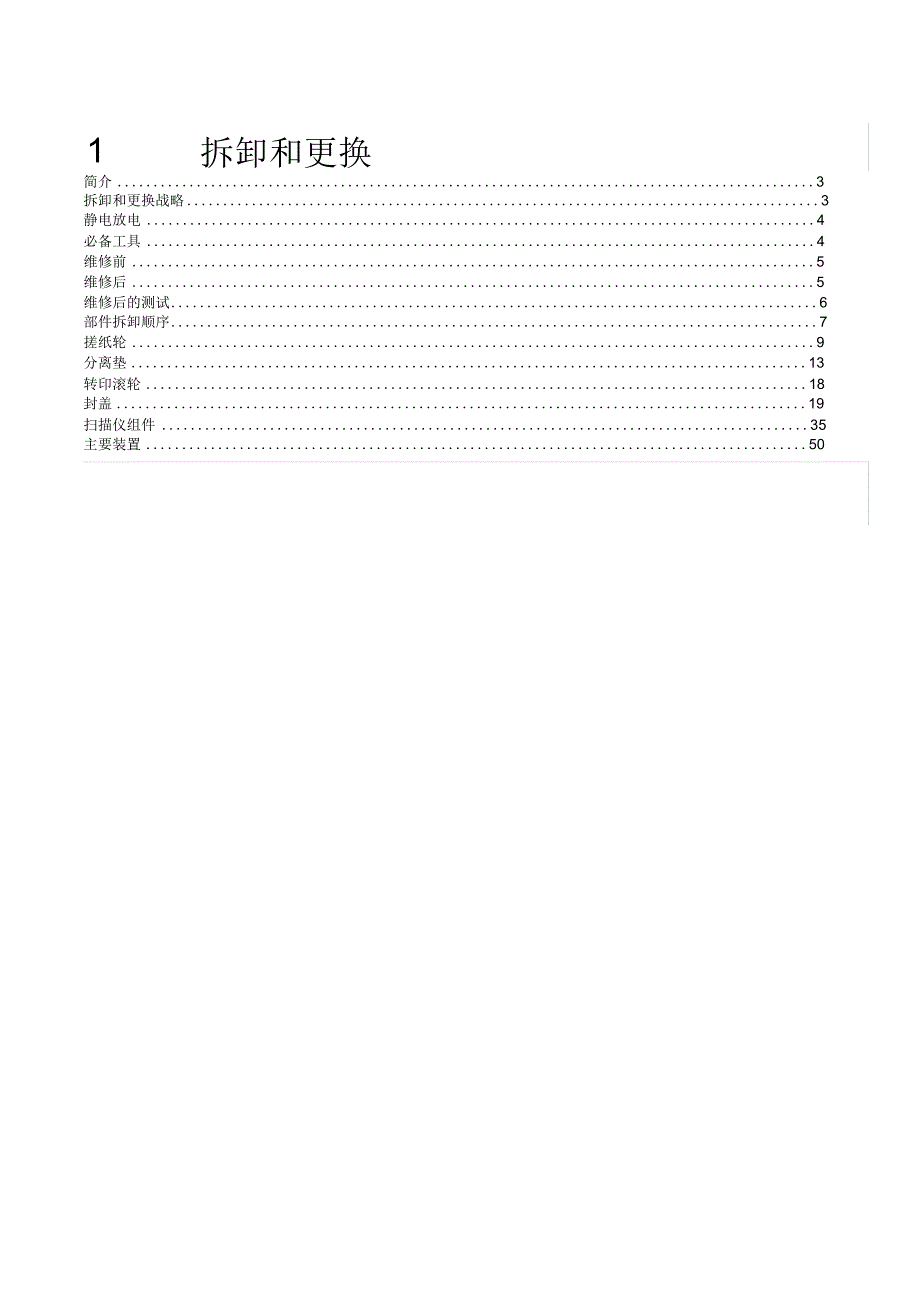

1拆卸和更换简介 3拆卸和更换战略 3静电放电 4必备工具 4维修前 5维修后 5维修后的测试 6部件拆卸顺序 7搓纸轮 9分离垫 13转印滚轮 18封盖 19扫描仪组件 35主要装置 50简介本章只介绍了现场可更换部件( FRU )的拆卸和更换方法FRU 的更换步骤一般只是拆卸步骤的相反顺序为了帮助您顺利地更换部件,我们针对部分困难或重要的更换流程提供了相关注意事项和技巧惠普不支持修复单个子装置或者在组件级别执行故障排除请记下每颗螺钉的长度、直径、颜色、类型和位置在重新组装的过程中,请务必将每颗螺钉都安装回最初的位置如果线束连接错误或者不牢固,可能会干扰其它内部组件,或者自身损坏或断开磨损或被挤压的线束线找起来可能非常困难更换线束时,请一定使用随机提供的线环、矛状头( lance point )或线束导板和固定器拆卸和更换战略警告! 开始维修产品之前,请首先关闭打印机,等待 5 秒钟的时间,然后拔下电源线如果不遵守本警告的规定,除了会损坏打印机,还可能导致严重的人身伤害排除故障的过程中,部分功能检查操作只能在打印机通电的情况下才能完成但是,拆卸部件时必须断开电源在激光 /扫描仪装置的保护盖已拆除的情况下,不得运行或者维修打印机。

反射光束虽然看不见,但会损伤您的眼睛钣金零件的边缘可能非常锋利处理这些零件时请注意不要割伤自己注意: 进行拆卸或安装时,请不要弯曲或折叠扁形软电缆( FFC)请不要展开 FFC 中预先叠起的部分您必须将所有 FFC 完全插入相应的接口中如果 FFC 没有完全插入接口中,可能导致 PCA 中出现短路注意: 安装自攻螺钉时,首先将其向逆时针方向旋转,让它与现有的螺纹形状相符,然后再顺时针旋转拧紧请不要拧得太紧如果自攻螺钉孔已磨损,请维修螺钉孔,或者更换受影响的装置提示: 请注意,本章部分照片中所展示的已拆除组件在维修打印机的过程中可能并不需要拆除 如有必要, 请首先拆卸本文于各个流程开始时列出的组件,然后再维修打印机维修前注意: 请勿打开打印机的扫描仪装置部分,除非您所处的环境非常干净取出打印机内的所有纸张关闭电源开关拔下电源线和( 1 条或多条)接口电缆将打印机放置在防 ESD 工作台或保护垫上,或者使用ESD 腕带(如果有)如果没有防 ESD 工作台、保护垫或腕带,接触 ESD 敏感部件时,请首先触摸钣金机壳,让自己接地放出静电 取出硒鼓维修后???插入电源线重新安装硒鼓。

为打印机添加纸张维修后的测试请执行以下测试,检查修复或更换操作是否成功打印质量测试1.2.3.4.5.6.检查确认您完成了所有必要的重新组装步骤确保纸盒中装有干净、未标记的纸张连接电源线和( 1 条或多条)接口电缆,然后启动打印机检查确保打印机发出预期的启动声打印配置页,检查打印机是否会发出预期的打印声打印演示页,检查打印质量是否符合预期7.8.9.使用主机发送打印任务,检查输出质量是否符合预期通过平板玻璃执行复印操作,检查输出质量是否符合预期通过自动送稿器 (ADF )执行复印操作, 检查输出质量是否符合预期 (仅限 HP LaserJet Professional M1210 MFP 系列10. 使用湿布擦拭打印机的外部部件拆卸顺序图 1-2 部件拆卸顺序; HP LaserJet Professional M1210 MFP 系列,自动送稿器( ADF) /扫描仪图 1-3 部件拆卸顺序; HP LaserJet Professional M1130 MFP 系列,扫描仪图 1-4 部件拆卸顺序,打印机主体搓纸轮注意: 请勿触摸搓纸轮的海绵部分搓纸轮上的皮肤油脂可能导致纸张处理问题。

打印机主体搓纸轮1. 提起扫描仪装置并打开硒鼓舱门2. 释放 2 个突舌(编号 1)图 1-5 拆除打印机主体搓纸轮(第 1 张,共 2 张)3. 向外旋转搓纸轮(编号 2),将其拆下图 1-6 拆除打印机主体搓纸轮(第 2 张,共 2 张)ADF 预取纸臂和搓纸轮注意: 仅限 HP LaserJet Professional M1210 MFP 系列拆除 ADF 预取纸臂和搓纸轮1. 打开 ADF 顶盖图 1-7 拆除 ADF 预取纸臂和搓纸轮装置(第 1 张,共 4 张)2. 松开 1 个突舌,完全释放 ADF 顶盖图 1-8 拆除 ADF 预取纸臂和搓纸轮装置(第 2 张,共 4 张)3. 使用小平头螺丝刀松开 2 个铰链固定器(编号 1)注意: 下图所示的 2 个齿轮(编号 2)并没有固定在预取纸臂和搓纸轮装置上拆卸 ADF 搓纸轮装置时请务必小心不要弄丢齿轮重新安装技巧: 重新安装预取纸臂和搓纸轮装置时,请首先将白色塑料齿轮的轴芯放入轴安装孔中, 然后将装置的铰链插销插入固定器中图 1-9 拆除 ADF 预取纸臂和搓纸轮装置(第 3 张,共 4 张)4. 松开 1 根弹簧(编号 1),将预取纸臂和搓纸轮装置卸下。

图 1-10 拆除 ADF 预取纸臂和搓纸轮装置(第 4 张,共 4 张)重新安装 ADF 预取纸臂和搓纸轮如果齿轮与预取纸臂和搓纸轮装置分开, 请参照下图正确地安装黑色 (编号 1 )和白色塑料驱动齿轮 (编号 2)图 1-11 重新安装 ADF 预取纸臂和搓纸轮装置齿轮分离垫注意: 请勿触摸分离垫的海绵部分分离垫上的皮肤油脂可能导致纸张处理问题继续操作之前,请先拆除以下组件:?送纸托盘请参阅 “送纸托盘(出纸盒延长板)”部分 打印机主体分离垫1.请将打印机背面朝上放置,以便接触分离垫装置注意: 灰尘和碎屑可能会划伤打印机顶盖请将打印机放在软布或其它干净表面上2.卸下 2 颗螺钉(编号 1),然后取出分离垫装置(编号2 )图 1-12 拆除打印机主体分离垫装置ADF 分离垫注意: 仅限 HP LaserJet Professional M1210 MFP 系列1. 打开ADF顶盖图1-13拆除 ADF分离垫装置(第 1张,共4张)2. 松开 1 个突舌,完全释放 ADF 顶盖图 1-14 拆除 ADF 分离垫装置(第 2 张,共 4 张)3. 向下按分离垫装置的边缘,将其向打印机的右方移动。

图 1-15 拆除 ADF 分离垫装置(第 3 张,共 4 张)4. 卸下 ADF 分离垫装置图 1-16 拆除 ADF 分离垫装置(第 4 张,共 4 张)重新安装 ADF 分离垫装置1. 将弹簧底端(编号 1)放在底座(编号 2 )上图 1-17 重新安装 ADF 分离垫装置(第 1 张,共 5 张)2. 将铰链插销放入 ADF 核心的插槽中图 1-18 重新安装 ADF 分离垫装置(第 2 张,共 5 张)3. 轻轻地将装置向下滑入打印机的插槽中,让铰链插槽锁定到位图 1-19 重新安装 ADF 分离垫装置(第 3 张,共 5 张)4. 锁上上方的锁定插销注意: 如果装置的安装正确无误,这些插销将固定至 ADF 核心的插槽中,装置下方的弹簧将让装置保持在提起的位置图 1-20 重新安装 ADF 分离垫装置(第 4 张,共 5 张)5. 向下按压装置,直至铰链插销到达 ADF 核心插槽的底部,然后稍微向打印机左侧滑动装置,将锁定插销固定至相应插槽中松开分离垫装置注意: 分离垫装置上的插销非常容易损坏请不要用蛮力,否则可能会损坏插销提示: 您可能需要稍微倾斜装置以便锁定一个插销, 然后再向另外一个方向倾斜装置, 锁定另一个插销。

图 1-21 重新安装 ADF 分离垫装置(第 5 张,共 5 张)转印滚轮注意: 请勿触摸转印滚轮的海绵部分转印滚轮上的皮肤油脂可能导致打印质量问题1. 打开硒鼓舱门2. 释放 2 个突舌(编号 1 ),然后卸下转印滚轮(编号 2)图 1-22 拆除转印滚轮封盖注意: 本节介绍了有关托盘和整个扫描仪装置的相关操作取纸托盘(进纸盒)1. 小心地弯曲托盘,释放 2 个突舌图 1-23 拆除取纸托盘(第 1 张,共 2 张)2. 卸下取纸托盘图 1-24 拆除取纸托盘(第 2 张,共 2 张)送纸托盘(出纸盒延长板)1. 小心地弯曲托盘,释放 2 个突舌图 1-25 拆除送纸托盘2. 卸下送纸托盘图 1-26 拆除送纸托盘(第 2 张,共 2 张)左封盖继续操作之前,请先拆除以下组件:? 送纸托盘请参阅 “ 送纸托盘(出纸盒延长板)”部分 拆卸左封盖1. 卸下 1 颗螺钉(编号 1),释放 1 个突舌(编号 3)注意: 仅限 HP LaserJet Professional M1210 MFP 系列:如果插孔中有保护性插入物(编号 2),请将其移除图 1-27 拆除左封盖(第 1 张,共 6 张)2. 提起控制面板装置,释放打印机底部的 1 个突舌(编号 1)。

图 1-28 拆除左封盖(第 2 张,共 6 张)3. 提起扫描仪装置图 1-29 拆除左封盖(第 3 张,共 6 张)4. 向左滑动控制面板装置,然后轻轻向上提起图 1-30 拆除左封盖(第 4 张,共 6 张)5. 向外和向下旋转左封盖的后部提示: 如果您能够让打印机的左侧伸出工作台,为左封盖留出足够的空间向下旋转,直至超出打印机底部,整个拆卸流程将更简单图 1-31 拆除左封盖(第 5 张,共 6 张)6.继续向下和向外旋转左封盖,直至位于控制面板装置下方的突舌(编号图 1-32 拆除左封盖(第 。
