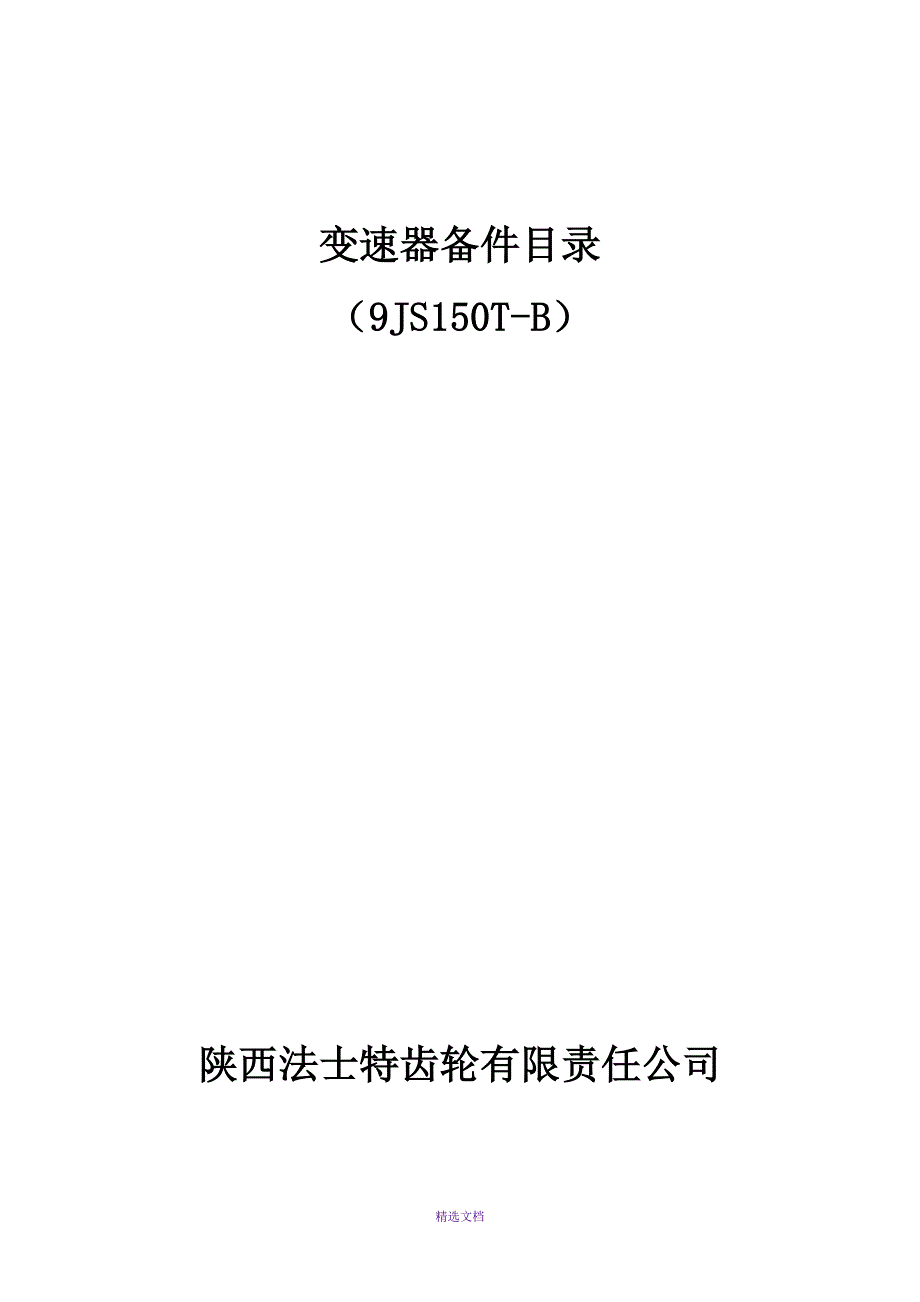

变速器备件目录（9JS150T-B）陕西法士特齿轮有限责任公司精选文档目 录一、离合器和变速器壳体总成 3二、二轴总成 6三、左、右中间轴总成 8四、一轴总成 10五、倒档中间轴总成 11六、上盖总成 12七、操纵装置总成 14八、空气滤清调节器总成 17九、副箱驱动齿轮总成 18十、副箱主轴总成 19十一、副箱左、右中间轴 21十二、后盖总成 22十三、副箱气缸总成 24精选文档一、离合器和变速器壳体总成精选文档代号零件号零件名称.数量1Q1701032小六角头头部带孔螺栓22Q40310弹簧垫圈23JS180-1701040一轴轴承盖14Q150B1032六角头螺栓45Q40310弹簧垫圈46F500A-1802191骨架油封总成1714311一轴轴承盖衬垫18Q150B1290六角头螺栓29Q40312弹簧垫圈210C01056双头螺栓611Q40116垫圈612GB889-80六角尼龙圈锁紧螺母M16×1.5613Q43125轴用弹性挡圈214JS180-1601029-1防尘罩215Q43042孔用弹性挡圈216JS180-1601030-2拨叉轴套217GB304-64 UC25关节轴承118Q150B1235六角头螺栓419Q40312弹簧垫圈420JS180-1601024-6分离拨叉支架121JS180-1601021-5拨叉122JS180-1601023-3分离拨叉轴123J75-1601033分离轴承润滑管总成124J75-1601031管接头125J75-1601035滑脂杯座126J75-1601034滑脂杯盖127Q40310弹簧垫圈128Q72310T3密封垫圈22915410-20离合器壳13020822离合器壳体衬垫131Q61304方头锥形螺塞13218686变速器壳体133Q150B1225六角头螺栓83416596底取力窗口盖13516929底取力窗口衬垫136Q614B06方头锥形螺塞137Q614B12方头锥形螺塞13814373圆磁铁339Q1231630双头螺栓2Q40316弹簧垫圈2GB52-76六角螺母M16×1.52精选文档代号零件号零件名称.数量4014334后盖定位销241C04004-6离合器手孔盖242Q150B0812六角头螺栓2Q40308弹簧垫圈2精选文档二、二轴总成精选文档JS150T-1701100B代号零件号零件名称.数量1JS150T-1701030B一轴齿轮1216763止动环43JS130T-1701180三四档同步器总成2412JS160T-1701122二轴齿轮花键垫45JS150T-1701113B二轴三档齿轮1612JS160T-1701123二轴齿轮隔垫27JS150T-1701112B二轴二档齿轮18JS150T-1701111B二轴一档齿轮19JS150T-1701110B二轴低档齿轮110JS150T-1701108低倒档滑套111JS150T-1701109B二轴倒档齿轮11212JS160T-1701125二轴倒档齿轮垫片113JS150T-1701105B二轴114Q5280310弹性圆柱销115JS150T-17021121B二轴六角键11612JS160T-1701106主轴齿轮垫圈11712JS160T-1701107倒档齿轮卡环1精选文档三、左、右中间轴总成精选文档JS150T-1701047B代号零件号零件名称.数量1GB21-76六角头螺栓M16×1.5×452219668中间轴轴承档板23Q5280514弹性圆柱销44370309Y单列向心球轴承25C01021止动环2619198中间轴止动环27JS150T-1701056B中间轴传动齿轮28JS150T-1701055B隔套29JS150T-1701051B中间轴三档齿轮210JS150T-1701050B中间轴二档齿轮211JS150T-1701049B中间轴一档齿轮21219673中间轴四方键213X-6-E半圆键214JS150T-1701048B中间轴215102308E短圆柱滚子轴承21614317止动环2中间轴总成包括代号为6~15的零件。
精选文档四、一轴总成代号零件号零件名称.数量1JS180A－1701036一轴螺母12C01020止动环13150212K一面带止动槽和防尘盖的单列向心球轴承1416463齿轮隔垫1514750止动环16JS180A-1701030一轴1716566二轴导套1精选文档五、倒档中间轴总成JS150T-1701080B代号零件号零件名称.数量1GB890-80六角尼龙圈螺母 M16×1.52214283倒档中间轴垫圈2314282倒档止推垫圈2414287滚针轴承25JS150T-1701083B倒档中间齿轮2616403杯形倒档垫圈2716405倒档中间轴28Q2821212平端紧定螺钉 2倒档中间轴总成包括代号为4、5、6、7、8的零件精选文档六、上盖总成精选文档代号零件号零件名称.数量1JS130T-1702015上盖1214918上盖衬垫13GB5782-86六角头螺栓M10×382Q40310弹簧垫圈24Q614B10方头锥形螺塞15GB308-89钢球12.736F96084压缩弹簧17F96085压缩弹簧2811066双头螺栓 49X-1-603六角螺母210Q351B10六角薄螺母2111642操纵窗口衬垫112Q361B10I型六角螺母213Q40310弹簧垫圈2148968倒档锁螺塞115F99671倒档锁柱塞1168774-3倒档锁弹簧1173220换档拨叉锁止螺钉518JS150T-1702054B低倒档拨叉119JS150T-1702064低倒档拨叉轴120JS150T-1702052B1/2和5/6档导块121GB308-89钢球19.052221634拨叉轴联锁销123JS150T-1702065B一二档拨叉轴124JS150T-1702055B一二档拨叉125F995893/4和7/8档导块126JS150T-1702066B三四档拨叉轴127JS150T-1702056-1三四档拨叉12820815起吊弯板229GB5782-86六角头螺栓M10×3212Q40310弹簧垫圈 1230GB27-88六角头铰制孔用螺栓M10×322Q40310弹簧垫圈2精选文档七、操纵装置总成精选文档代号零件号零件名称.数量1F96194双H操纵装置壳体12F91345横向换档杆衬套23F99983压缩弹簧24F99673弹簧座25F99674弹簧隔套16F99675定位环17F99666侧板18GB21-76小六角头螺栓M8×2249GB93-76弹簧垫圈8410F99679横向换档杆111F99585拨头112C03030圆柱销113F99681低倒档开关控制块114F91444油封115F99669套116F96035-41LRC外换档臂117GB51-76小六角螺母M10×1118GB21-76小六角头螺栓M10×1×50119GB93-76垫圈10120Q72224碗形塞片121F91353双H气阀衬垫122F99660双H气阀123GB93-76弹簧垫圈6224GB70-76内六角螺钉M6×182257935通气塞2261288045°弯管接头127C03052三通管接头128Q618B01六角头锥形螺塞12955519气管总成13055519气管总成13155518气管总成132F99670定位柱销233F96037压缩弹簧234F96141弹簧压盖235GB21-76小六角头螺栓M8×12436GB859-76弹簧垫圈843715276通气塞138C03004止动螺钉139GB879-76销6×36.5140F99702空档开关柱销1410041KS压力开关1精选文档代号零件号零件名称.数量42Q72318T3垫密圈14315899开关启动销144C03015垫密圈1450068DS压力开关146。
