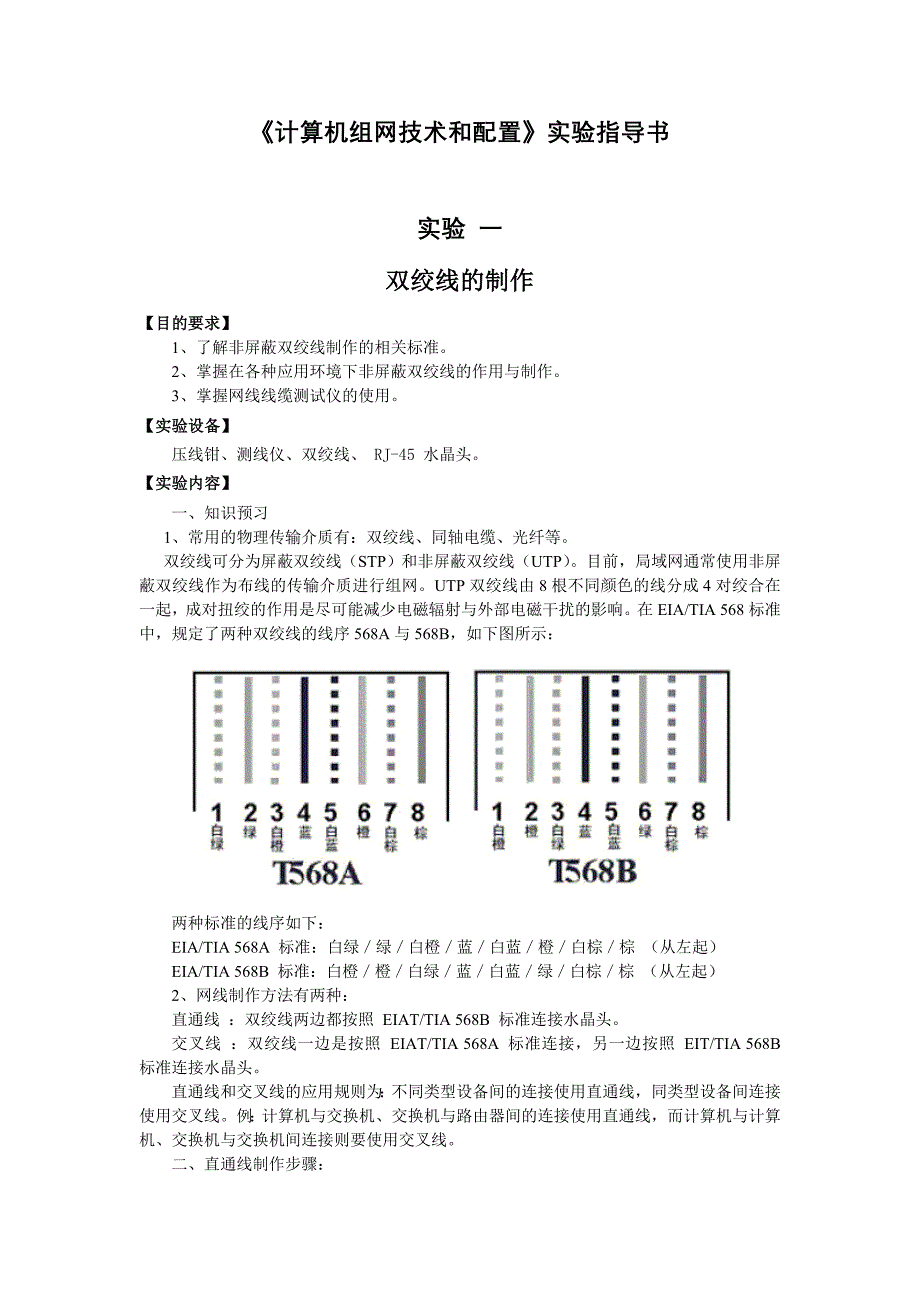

《计算机组网技术和配置》实验指导书实验 一 双绞线的制作【目的要求】1、了解非屏蔽双绞线制作的相关标准2、掌握在各种应用环境下非屏蔽双绞线的作用与制作 3、掌握网线线缆测试仪的使用实验设备】压线钳、测线仪、双绞线、 RJ-45 水晶头 【实验内容】一、知识预习 1、常用的物理传输介质有：双绞线、同轴电缆、光纤等双绞线可分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）目前，局域网通常使用非屏蔽双绞线作为布线的传输介质进行组网UTP双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响在EIA/TIA 568标准中，规定了两种双绞线的线序568A与568B，如下图所示：两种标准的线序如下：EIA/TIA 568A 标准：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕 （从左起） EIA/TIA 568B 标准：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕 （从左起） 2、网线制作方法有两种： 直通线 ：双绞线两边都按照 EIAT/TIA 568B 标准连接水晶头 交叉线 ：双绞线一边是按照 EIAT/TIA 568A 标准连接，另一边按照 EIT/TIA 568B 标准连接水晶头。
直通线和交叉线的应用规则为：不同类型设备间的连接使用直通线，同类型设备间连接使用交叉线例：计算机与交换机、交换机与路由器间的连接使用直通线，而计算机与计算机、交换机与交换机间连接则要使用交叉线 二、直通线制作步骤： 1、先用双绞线剥线器将双绞线的外皮除去3厘米左右，如下图 2、将裸露的双绞线中的橙色对线拨向自己的左方，棕色对线拨向右方向，绿色对线拨向前方，蓝色对线拨向后方，如下图所示 左：橙 前：绿 后：蓝 右：棕小心的剥开每一对线，按 EIA ／ TIA 568B 的标准 ( 白橙－橙－白绿－蓝－白蓝－绿－白棕－棕 ) 排列好需要特别提醒的是， 绿色条线必须跨越蓝色对线 这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低3、如下图所示，把线整齐，将裸露出的双绞线用专用钳剪下，只剩约 14mm 的长度，并剪齐线头将双绞线的每一根线依序放入 RJ45 接头的引脚内，第一只引脚内应该放白橙色的线，其余类推 4、确定双绞线的每根线已经放置正确，并查看每根线是否进入到水晶头的底部位置如到了底部就可以用 RJ45 压线钳压接 RJ45 接头5、用 RJ45 压线钳压接 RJ45 接头，把水晶头里的八块小铜片压下去后，使每一块铜片的尖角都触到一根铜线，这样制作完成了一个 RJ45 头。
6、用同样方法完成另一端的 RJ45接头的制作7、使用下图线缆测试仪测试网线的联通性实验 二建立对等网【目的要求】1、掌握网卡的安装、设置和检测方法2、掌握局域网组网（星型结构）计算机硬件的连接设置3、了解 IP 地址和子网掩码的作用，能够正确设置网卡的IP地址和子网掩码4、掌握 PING 和 IPCONFIG 命令的使用5、设置网上邻居共享和学会检查共享故障【实验设备和软件配置】 工作站（安装WindowsXP）、工作站（安装WindowsXP）、网卡、集线器或交换机、双绞线（带RJ45头）实验拓朴图】工作站工作站交换机【实验内容】一、工作站网卡的安装与检测 1、安装网卡硬件和网卡驱动程序 2、检测网卡工作状态 用鼠标右击桌面上的“我的电脑”图标，执行“属性”命令，打开“系统属性”对话框，选择“设备管理器”标签如图所示： 选中“网络适配器”，单击对话框中“属性”按钮，则可根据设备状态来断定当前该设备的工作状态如图所示： 如果“设备状态”栏中显示该设备工作不正常，则必须重新添加网卡驱动程序二、按实验拓朴图进行连接三、设置服务器和工作站的IP地址、子网掩码、网关等网络信息1、依次选择“控制面板” →“网络与拨号连接” →“本地连接”。
2、右击“本地连接”点击“属性”打开属性对话框，如下图：选中“Internet 协议（TCP/IP）”，点击“属性”按钮本地连接”属性对话框 3、在“Internet 协议（TCP/IP）属性”对话框中，如下右图：设置机器的IP地址、子网掩码、网关等网络信息.“Internet 协议（TCP/IP）”属性对话框四、测试网络连接、网络配置正确性1、在机器及网络设备都加电的情况下，通过观察交换机端口状态灯和网卡状态灯的显示状况判断网络连接是否正常2、在“开始”菜单，打开“运行”，输入命令“cmd”，打开命令窗口，输入命令：ping ip地址（指定机器的IP地址）此命令的功能是判断该机器到指定机器的连接是否正常如果显示如下图，则表示连接正常否则表示不正常应查看机器的IP地址等信息配置是否正确 如发现网络连接不正常，可能存在以下问题：1、IP地址、子网掩码等信息设置不正确可通过IPCONFIG命令查看机器相关网络配置信息，查明是否网络配置问题2、如属物理层或数据链路层故障则应检查是否双绞线制作存在问题或是网卡安装是否正常中，双绞线与机器以及交换设备的连接是否正常等内容五：设置网上邻居共享和学会检查共享故障1、 打开硬盘任意一个目录，设置共享如下图2、 让同组同学拷贝你共享文件夹的文件，看是否成功，如果不成功按照下面步骤检查3、 看对方的ip是否和自己同一个网段，如果是，ping对方IP是否能ping得通，ping不通的话，检查是否防火墙问题还是网络故障4、 计算机管理—用户管理—guest用户是否启用实验 三Intranet建立及windows server 2003服务器安装配置【实验目的】1、了解WINDOWS 2003 Server运行硬件环境和熟悉安装过程；2、掌握WINDOWS 2003 Server的常用服务的安装和配置方法3、领会网络操作系统WINDOWS 2003 Server的网络协议和层次结构。
实验环境】1、CPU为Pentium 4以上微机,建议内存至少256MB,硬盘最少2GB，并至少有1GB空闲空间，机器配有CD-ROM或 DVD2、WINDOWS 2003 Server操作系统安装光盘实验内容】1、 完全安装windows server 2003，熟悉每个步骤2、 安装、配置IIS、FTP、DHCP等常用的windows server 2003功能3、 在客户机上测试通过上述功能 【方法步骤】1、 安装和配置IIS服务器，预先拷贝给学生一个网站，然后架设起来2、 安装和配置FTP服务器，给学生拷贝较新版的Serv-U3、 安装和配置DHCP服务器4、 在客户机上通过Intranet网络验证上述配置的服务6、详细实验操作步骤都在第三章PPT课件里面实验 四无线局域网的组建【目的要求】1、掌握无线接入点AP的安装和配置；2、掌握无线网卡的安装和配置；3、掌握没有无线接入点AP的情况下，如何通过无线网卡进行移动设备的互联；4、掌握拥有无线网卡的设备如何通过无线接入点AP进行互联实验设备和软件配置】无线路由器，台式机或笔记本（带无线网卡），Windows 2000/xp操作系统。
实验内容】1、 无线AP的设置2、 客户端计算机的设置3、 通过校园网，无线局域网接入的internet的设置【方法步骤】一、两台PC机利用无线网卡搭建Ad-Hoc（特定模式）1、两台PC均安装无线网卡，驱动2、PC机A进入无线网卡的属性选项 图1 图23、设置无线网卡的SSID为group1在图1中“无线网络配置”标签页中，点击“添加”按钮，出现图2所示的对话框在“网络名（SSID）”框中输入group1，将“数据加密”选为“已禁用”，点击确定，下面勾选，“这是一个点到点的计算机网络，未使用无线访问点”，回到图1所示的对话框点击“高级”按钮，选择“仅计算机到计算机”模式，或者可以通过无线网络配置软件，选择Ad-Hoc模式4、设置无线网卡的IP地址和子网掩码如192.168.1.2 255.255.255.05、PC机B，设置无线网卡的IP地址和子网掩码，注意需要和PC机A同一网段，如：192.168.1.3 255.255.255.0，进入无线网卡配置图1，点击“高级”按钮，选择“仅计算机到计算机”模式即可，扫描无线网络，连接group16、测试机器间的连通性注意：需要通信的无线网卡的SSID必须相同。
二、无线网卡间Infrastructure（基础结构模式）连接1）首先通过以太网口以有线方式连接无线路由器，网卡TCP/IP属性设置为自动获取IP2）在浏览器地址栏输入http://192.168.1.1，登录到无线路由器的管理界面，用户名为admin，密码admin3）进入无线配置界面，SSID为group1（随意），设置信道，避免和隔壁同学的相同造成干扰，开启无线功能，勾选允许SSID广播，开启安全设置，设置密码4、在PC机上安装无线网卡，并安装无线网卡驱动5、搜索无线网络，连接group1的无线网络，输入网络密码，获取ip，连接成功具体步骤可参看第4章课件实验 五CISCO交换机配置初步及VLAN设置【目的要求】掌握CISCO交换机上常用的基本配置命令操作实验设备与软件配置】CISCO交换机，PC微机（含COM1口，安装了超级终端软件），专用串行接口电缆（一端为DB-9接插件，另一端为RJ-45插头）但实际情况由于现在3206网络实验室交换机实物只有两台，所以同学只能暂时使用CISCO packet tracer 模拟器来做实验，配置命令和真实机器一样【实验拓朴图】图1图2【实验内容】1、 首先熟悉交换机的配置环境，熟悉VLAN的划分命令2、 使用模拟器搭建好如图1的网络，PC机1接交换机端口1，PC机2接交换机端口2，以此类推，并配好终端的IP地址，然后在各台终端上分别作ping测试，以确认各台终端都能互相ping通，网络连通性正常3、 使用下面配置命令划分好vlan之后，分别在各台终端作ping测试，同一vlan的PC机之间能互相ping通，不同vlan 的PC机不能ping通，即不同VLAN的电脑无法互连，实验成功【方法步骤】搭建好网络之后再，下面在模拟器交换机输入下面配置命令，如果是实物的话，需要将一台PC微机串行口用专用电缆线与以太交换机的Console配置口直接相连。
Switch>enable （进入特权模式）Switch#config terminal （进入全局配置模式）Switch(config)#hostname cisco2950 （给交换机命名）Cisco2950(config)#vlan 2 （建立vlan 2）Cisco2950(config-vlan)#exit （退出vlan 配置模式）Cisco2950(config)#vlan 3 （建立vlan 3）Cisco2950(config-vlan)#exit （退出vlan 配置模式）Cisco2950(config)#interface fastEthernet 0/2 (选择第2个快速以太口）Cisco2950(conf。
