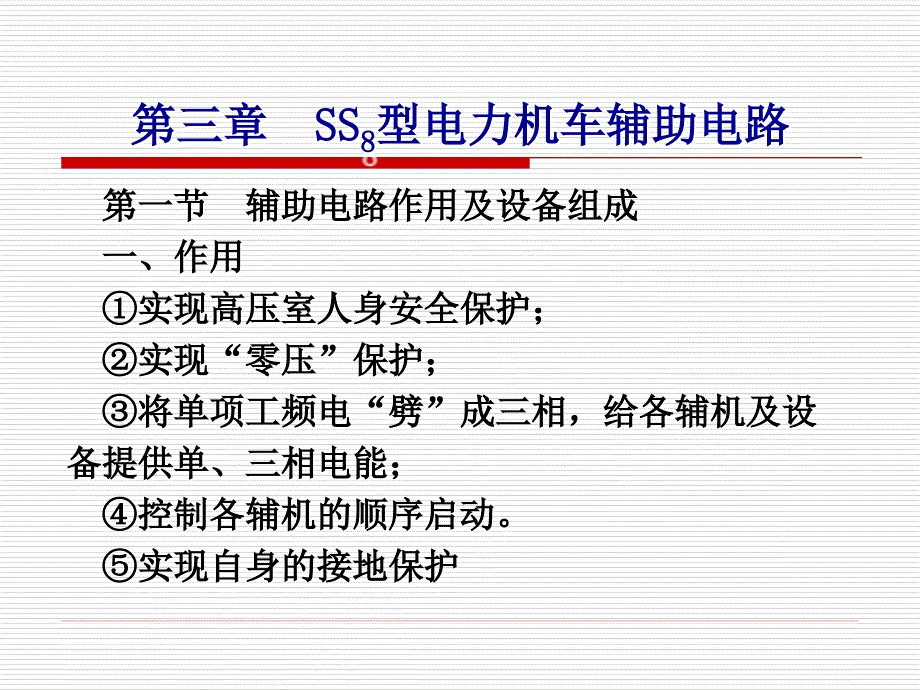

第三章 SS8型电力机车辅助电路,第一节 辅助电路作用及设备组成 一、作用 ①实现高压室人身安全保护； ②实现“零压”保护； ③将单项工频电“劈”成三相，给各辅机及设备提供单、三相电能； ④控制各辅机的顺序启动 ⑤实现自身的接地保护,第三章 SS8型电力机车辅助电路,二、设备 ①(YPX－280M－4型)劈相机MG一台 ②(JD304A型)压缩机电动机1MA(2MA)二台 ③(YFD－280S－4型)通风机电动机3MA(4MA)二台 ④(TZTF5.6A型)制动风机电动机5MA(6MA)二台 ⑤(TZTF4.5A型)硅风机电动机9MA(11MA)二台 ⑥(QB－80／20型)变压器油泵10MA一台,第三章 SS8型电力机车辅助电路,此外还有壁炉、脚炉、电热玻璃、热风机、热饭电炉等设备,第三章 SS8型电力机车辅助电路,第二节 单－三相供电系统 一、电路工作原理 SS8型机车辅助电路采用单－三相供电系统，由劈相机将单相电源变为三相电源，辅机均采用三相异步电动机拖动电源由主变压器的辅助绕组a6－b6－x6提供，其中a6－x6的额定电压为289V，a6－b6的额定电压为229V。
单项交流电源从a6－x6经库用转换刀开关6QP至导线201、202，给各辅机及窗加热、取暖设备供电机车在库内可通过辅助电路库用插座13XS引入380V单相或三相电源，并,第三章 SS8型电力机车辅助电路,将6QP投向库用位，从而使辅助电路各设备可由库内电源供电 1．劈相机分相起动电路 劈相机由接触器15KM控制，电动相绕组由a6－x6供电，在劈相机第二电动相绕组D2－D4与发电相绕组D3－D4间接接入起动电阻53R，供劈相机进行分相起动第三章 SS8型电力机车辅助电路,当按下劈相机按键开关后，接触器29KM吸合，起动电阻投入，随着15KM的吸合，劈相机开始起动：,第三章 SS8型电力机车辅助电路,起动流程图：a6→204→6QP→201→15QA→228→15KM→D1→D4→D2→15KM→229→15QA→202 └→D3→15KM→230→15QA→203 →29KM→231→53R→232→5QP→202 当劈相机转速达到约0.9nH(nH为额定转速)，也即1AK测得其发电相电压接近比较电压(额定网压下，该电压值为220V，由导线201、206引入)时，1AK动作： 490→1AK(正)→501→21KA,第三章 SS8型电力机车辅助电路,21KA(反)得电→起动电阻接触器29KM失电 └→起动延时时继13KT失电 由于起动电阻接触器29KM主触头打开，开断了起动电阻(53R)回路，劈相机的起动完成，同时： 13KT→起动继电器1AK失电 1AK处于闭置状态,第三章 SS8型电力机车辅助电路,2．通风机电动机电容分相起动 为了实现劈相机一但故障，其它辅机能继续维持工作的目的，设计上采用了切除劈相机，而以起动电容23C(并接有电阻65R)对通风机3MA直接进行分相起动做法。
①将劈相机故障转换开关15QS置“1FD”位(即把1AK监测劈相机发电相转接到3MA的第三相上)；,第三章 SS8型电力机车辅助电路,②把闸刀开关5QP倒向起动电容位(因通风机电机不能进行电阻分相起动)； 起动流程图：a6→204→6QP→201→3QA→240→18KM→电动相绕组→18KM→241→3QA→202 └→发电相绕组→18KM→242→3QA→203→29KM→231→23C(65R)→233→5QP→202 起动完成过程仍然由1AK监测，动作过程同劈相机起动过程 注：,第三章 SS8型电力机车辅助电路,①通风机电动机电容分相起动电路是故障起动电路，劈相机正常时禁止使用； ②通风机电动机在电容分相起动后既要实现“劈相”，同时仍要负担自身的带载任务； ③用通风机电动机“劈相”，电流、电压的三相不对称性较劈相机差，并且在网压(约22.5KV)以下不能正常工作第三章 SS8型电力机车辅助电路,第三节 三相负载电路 在劈相机起动完毕后，由导线201、202、203提供三相交流电源(电流、电压均不对称)。
这时各辅机可依次投入工作 为了改善劈相机供电电源的三相不对称性，在3MA、4MA、5MA的第二、三相间接入移相电容24C、25C、26C，并随电动机的启动而投入第三章 SS8型电力机车辅助电路,一、辅助的起动 以空压机电机1MA启动为例： 当劈相机起到后，合空压机启动扳钮： 507→合闸扳钮7SK1→548→547KP→550→34QS→551→16KM └→36KA └→37KA 201→1QA→234→16KM↘ 202→1QA→235→16KM→1MA 203→1QA→236→16KM↗,第三章 SS8型电力机车辅助电路,二、库内电源的使用操作 6QP为库用转换开关，机车在正常运行时，6QP倒向“运行”位，主变压器辅助绕组a6－x6通过导线204、205经6QP与导线201、202连接，给辅机电路提供单项电源，而在库内，6QP倒向“库用”位，便可连接库内电源 ①库内三相电源 库内三相电源容量较小，一般在不起动劈相机,第三章 SS8型电力机车辅助电路,而直接起动各辅机时使用使用时只需将三相线插入库内插座13XS的207、208、209三点上，通过6QP可直接给辅机提供三相电源。
②库内单相电源 当库内具有较大容量的单项电源时，单项电源送至库用插座13XS的207、208两点上，经6QP给辅助电路提供单项电源，此时必须使用劈相机实现单－三相供电第三章 SS8型电力机车辅助电路,单项负载电路 一、380V单相负载 由导线201、202供电： ①电热玻璃供电电路 201→16QA→264→电热玻璃1EH→265→3EH→266→21QS→202 └→电热玻璃2EH→268→4EH→267→22QS→202,第三章 SS8型电力机车辅助电路,②壁炉、脚炉供电电路 201→17QA→269→壁炉58R→278→24QS→202 └→壁炉56R→277→24QS→202 └→脚炉64R→276→24QS→202 └→脚炉62R→275→24QS→202 └→壁炉57R→273→23QS→202 └→壁炉55R→272→23QS→202 └→脚炉63R→271→23QS→202 └→脚炉61R→270→23QS→202,第三章 SS8型电力机车辅助电路,二、220V单项负载电路 由导线201、206供电： ①热风机供电电路 201→13QA→287→19QS→280→热风机5EH→279→19QS→206 └→20QS→282→热风机6EH→281→20QS↗ ②热饭电炉供电电路 201→12QA→292→17QS→294→电源插座11XS→293→17QS→206 └→18QS→296→电源插座12XS→295→18QS↗,。
