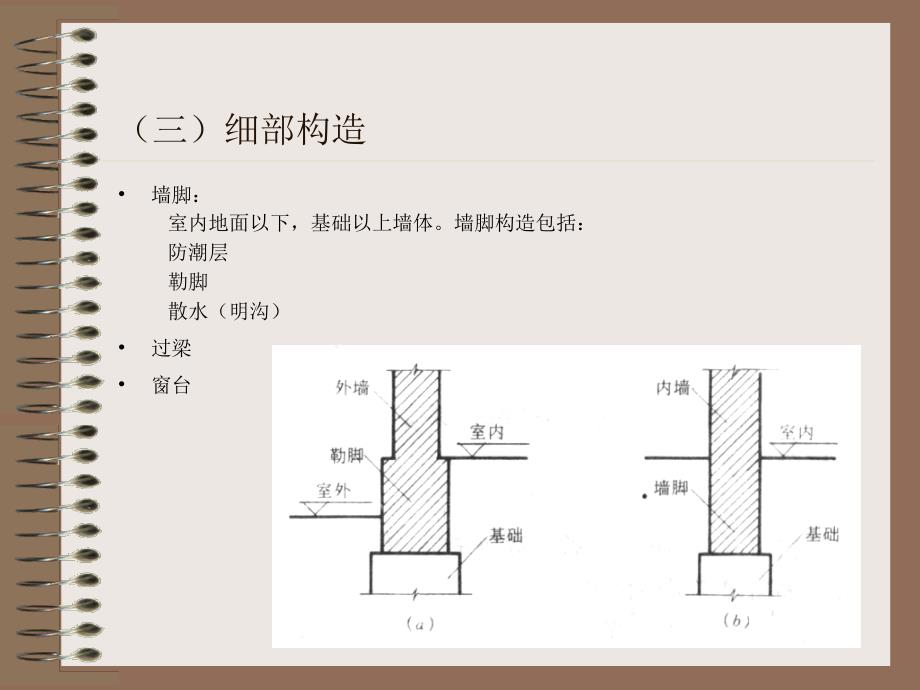

三）细部构造,墙脚： 室内地面以下，基础以上墙体墙脚构造包括： 防潮层 勒脚 散水（明沟） 过梁 窗台,1、防潮层,产生的原因 墙脚下部伸入地表，会受土中水的侵蚀，且顺墙而下的雨水或檐口部分飞落的雨水也会反溅上来对墙脚部分造成侵害工程中需对墙脚部分作防潮处理 作用 设置的位置 墙身防潮层的构造做法,水平防潮层,设置的位置 （1）当室内地面垫层为混凝土等密实材料时，防潮层的位置应设在垫层范围内，低于室内地坪60mm处，同时还应至少高于室外地面150mm，防止雨水溅湿墙面 （2）当室内地面垫层为透水材料时(如炉渣、碎石等)，水平防潮层的位置应平齐或高于室内地面60mm处 分析：水平防潮层这样设置和地面做法的关系3）当内墙两侧地面出现高差时，应在墙身内设高低两道水平防潮层，并设垂直防潮层 分析：垂直防潮层的做法实例分析,墙身防潮层的构造做法,防潮层的几种做法： （1）25－30厚防水砂浆防潮层 （2）防水砂浆砌三皮砖防潮层 （3）60厚细石混凝土带（内配3根直径6mm的钢筋）防潮层 （4）油毡防潮层 （5）地圈梁代替防潮层 分析：从防水性、变形性能、墙体整体性方面比较各种做法2、勒脚,· 产生的原因——受到地表水和土壤中水分的侵蚀；还受机械力的影响 · 作用——保护、防潮和美观。
· 构造做法（参见教材图2-21） （1）勒脚表面抹灰可采用8-15mm厚1:3水泥砂浆打底，12mm厚1：2水泥白石子浆水刷石或斩假石抹面此法多用于一般建筑 （2）勒脚贴面可用天然石材或人工石材贴面，如花岗石、水磨石板等贴面勒脚耐久性强、装饰效果好，用于高标准建筑 （3）勒脚用坚固材料采用条石、混凝土等坚固耐久的材料代替砖勒脚 （4）高度：防水溅、防撞击、美观 根部：低于散水根部,3、散水,作用——排除房屋外墙周围雨水，以保护墙基不受雨水侵蚀 设置——当屋面为有组织排水时一般设明沟或暗沟屋面为无组织排水时一般设散水，并可加滴水砖(石)带 构造做法——通常是在素土夯实上，铺三合土、混凝土等材料，厚度60-70mm，抹15㎜厚的水泥砂浆 构造要点 （1）散水应设不小于3%的排水坡散水宽度一般0.6-1.0m （2）散水与外墙交接处应设分格缝，分格缝用弹性材料嵌缝散水构造做法,4、明沟,,5、过梁,作用——过梁用来支承门窗洞口上墙体的荷重，承重墙上的过梁还要支承楼板荷载，过梁是承重构件 注意：卸荷拱理论的应用 钢筋混凝土过梁 平拱砖过梁 钢筋砖过梁,钢筋混凝土过梁,特点及适用范围——承载能力强，可用于较宽的门窗洞口，对房屋不均匀下沉或振动有一定的适应性。
预制过梁施工速度快，是最常用的一种 形式和尺度 （1）矩形截面过梁施工制作方便，是常用的形式过梁宽度一般同墙厚，高度按结构计算确定，但应配合砖的规格，如60、120、180、240mm，过梁两端伸进墙内的支承长度不小于240mm （2）在立面中往往有不同形式的窗，过梁的形式应配合处理如有窗套的窗，过梁截面为L形，挑出60mm，厚60mm(如图2-24）又如带窗楣板的窗，可按设计要求出挑，一般可挑300-500mm，厚度60mm （3） 在寒冷地区为了避免在过梁内表面产生凝结水，采用L形过梁，使外露部分的面积减小，或把过梁全部包起来(如图2-25）平拱砖过梁,· 特点及适用范围——优点是钢筋、水泥用量少，缺点是施工速度慢，用于非承重墙上的门窗，洞口宽度应小于1.2m有集中荷载或半砖墙不宜使用 · 原理——使砖相互挤压形成拱的作用 · 构造要点 （1）平拱砖过梁是将砖侧砌而成 （2）灰缝上宽（≤20㎜）下窄（≥5㎜）使侧砖向两边倾斜 （3）砖数最好为奇数，使立砖居中 （4）两端下部伸人墙内20-30mm （5）中部的起拱高度约为跨度的1/50钢筋砖过梁,特点及适用范围——过梁外观与外墙砌法相同，清水墙面效果统一。
但施工麻烦，仅用于2m宽以内的洞口 原理——在洞口顶部配置钢筋，形成能受弯矩的加筋砖砌体 构造要点 （1）洞口顶部配置的钢筋直径6mm，间距小于120mm钢筋伸入两端内墙不小于240mm （2）用M5号水泥砂浆砌筑钢筋砖过梁,高度不少于5皮砖，且不小于门窗洞口宽度的1/4 （3）洞口顶部第一皮砖以顶砌为好6、窗台,作用——是排除沿窗面流下的雨水，防止其渗入墙身，且沿窗缝渗入室内外墙面材料为贴面砖时，墙面被雨水冲洗干净，可不设挑窗台 构造要点 （1）洞口悬挑窗台向外出挑60mm窗台长度最少每边应超过窗宽120mm （2）窗台表面应做抹灰或贴面处理侧砌窗台可做水泥砂浆勾缝的清水窗台 （3）窗台表面应做一定排水坡度并应注意抹灰与窗下槛的交接处理，防止雨水向室内渗人 （4）挑窗台下做滴水槽或斜抹水泥砂浆，引导雨水垂直下落不致影响窗下墙面 分析：以上构造要点可概括为“一挑二斜三滴水”现在大多认为无需悬挑窗台 思考：赋予内窗台以功能,窗台形式,,思考：外围护墙体的主要构造要求 作业： 仔细观察和测量宿舍的外围护墙，画出墙身细部构造详图（1：20），说明选择该做法的原因四）墙体加固措施与抗震性能,墙体的加固措施 墙垛与壁柱 圈梁 构造柱,2、墙身加固措施——墙垛与壁柱,门垛 （1）设置位置——墙体上的门洞一般应设门垛，特别是在墙体转折处或丁字墙处。
（2）作用——保证墙身稳定和门框安装 （3）尺寸——门垛宽度同墙厚，门垛长度一般为120mm或240mm 壁柱 （1）作用——当墙体受到集中荷载或墙体过长时（如240mm厚,长超过6m）应增设壁柱，使之和墙体共同承担荷载和稳定墙身 （2）尺寸——应符合砖规格通常壁柱突出墙面120或240mm，壁柱宽370或490mm3、墙体的抗震性,砌体墙采用刚性材料及砌筑构成，在地震力作用下若无措施保证其整体刚度，是很容易遭到破坏的 主要的抗震措施是在墙体中设置钢筋砼的构造柱和圈梁3-1、圈梁,在房屋的檐口、窗顶、楼层、吊车梁顶或基础顶面标高处，沿砌体墙水平方向设置封闭状的按构造配筋的混凝土梁式构件 作用 （1）加强内外墙连接，增强墙体 的整体刚度和稳定性； （2）阻断裂缝的发展，防止墙体 进一步开裂； （3）提高楼盖的整体刚度，以增 强各抗震墙的整体工作性能； （4）提高墙体的竖向刚度，减轻 地基不均匀沉降对房屋的破 坏 特点——圈梁设在房屋四周外 墙及部分内墙中，处于同一水 平高度而且连续，其上表面与 楼板面平，像箍一样把墙箍住位置和数量,圈梁截面尺寸与配筋 连接构造 （1）圈梁应与构造柱可靠连接。
连接构造 （2）圈梁应闭合，若遇标高不同的洞口，应上下搭接，做成附加圈梁思考：举例说明在什么情况下可能会出现附加圈梁？ 分析：画剖面图分析（以层高为2.800m的住宅围护墙为例），若将圈梁与门窗过梁统一考虑，是否可用圈梁代替门窗过梁？,3-2、构造柱,概念——先砌墙后浇柱的柱子称为“构造柱” 在多层砌体房屋墙体规定部位，按构造配筋，并按先砌墙后浇灌混凝土柱的施工顺序制成的混凝土柱通常称为混凝土构造柱，简称构造柱 作用——提高砌体的变形能力，使墙体在破坏过程中具有一定的延伸性，减缓墙体的酥碎现象产生抗震设防地区，构造柱与各层圈梁连接，形成空间骨架，加强墙体抗弯、抗剪能力 构造柱和圈粱都是墙体的一部分，与墙体同步施工，（不像框架结构中的粱与柱作为独立的承重件)它们的配筋不需经结构计算，而是构造配筋设置部位——主要是外墙四角、错层部位横墙与外纵墙交接处、较大洞口两侧、大房间内外墙交接处截面尺寸与与配筋,（1）构造柱的最小截面尺寸为240mm×180mm （2）竖向钢筋一般用φ12，钢箍间距不大于250mm，随烈度加大和层数增加,房屋四角的构造柱可适当加大截面及配筋 （3）施工时必须先砌墙，后浇注钢筋混凝土柱，并应沿墙高每隔500mm设2￠6拉接钢筋，每边伸入墙内不宜小于1m。
连接构造,（1）构造柱先砌墙后浇柱，与墙连接处宜做成马牙槎 （2）构造柱应与各层圈梁连接，隔层设置时，应设配筋砖带 （3）构造柱可不单独设置基础,但应伸入室外地面下500mm，或锚入浅于500mm的基础圈梁内多层普通砖、多孔砖房屋的构造柱要求：,构造柱最小截面可采用240mm×180mm，纵向钢筋宜采用4φ12，箍筋间距不宜大于250mm，且在柱上下端宜适当加密；7度时超过六层、8度时超过五层和9度时，构造柱纵向钢筋宜采用4φ14，箍筋间距不应大于200mm；房屋四角的构造柱可适当加大截面及配筋 构造柱与墙连接处应砌成马牙槎，并应沿墙高每隔500mm设2φ6拉结钢筋，每边伸入墙内不宜小于1m 构造柱与圈梁连接处，构造柱的纵筋应穿过圈梁，保证构造柱纵筋上下贯通 构造柱可不单独设置基础，但应伸入室外地面下500mm，或与埋深小于500mm的基础圈梁相连 房屋高度和层数接近本章表7.1.2的限值时，纵、横墙内构造柱间距尚应符合下列要求： 1)横墙内的构造柱间距不宜大于层高的二倍；下部1/3楼层的构造柱间距适当减小； 2)当外纵墙开间大于3.9m时，应另设加强措施内纵墙的构造柱间距不宜大于4.2m。
在图中画出门窗过梁、圈梁和构造柱做出1-1剖面图（层高2.800m）,配筋砖砌体构件 由配置钢筋的砌体作为建筑物主要受力构件的结构1、网状配筋砖砌体构件,砌体结构是由块体和砂浆砌筑而成的墙、柱作为建筑物主要受力构件的结构是砖砌体、砌块砌体和石砌体结构的统称配筋砖砌体 是网状配筋砌体柱、水平配筋砌体墙、砖砌体和钢筋混凝土面层或钢筋砂浆面层组合砌体柱(墙)、砖砌体和钢筋混凝土构造柱组合墙和配筋砌块砌体剪力墙结构的统称2、组合砖砌体构件,（五）变形缝,设缝原因——建筑物由于受到温度变化、地基不均匀沉降和地震因素的影响，易使建筑物内部产生附加内力和变形，以至于在建筑物最薄弱的地方发生裂缝或破坏，影响安全和使用 处理方法 （1）加强建筑物的整体性，使其具有足够的强度和刚度来抵抗破坏应力 （2）预先在变形敏感部位将结构断开，留出一定缝隙，即设变形缝，事先将房屋划分成若干个独立的部分，使各部分能自由的变化 概念——这种将建筑物垂直分开的预留缝称为变形缝变形缝包括温度伸缩缝、沉降缝和防震缝三种 构造方案应考虑的因素 （1）防水、防火、保温、防虫害等安全防护措施 （2）在产生变形和位移时不受阻、不被破坏。
（3）美观要求 注意：1.高层建筑及防火要求较高的建筑物：基层——不燃材料，面层——不燃或难燃材料 2.变形缝内不应设电缆、可燃气体管道、易燃可燃液体管道1、伸缩缝,概念：为防止建筑构件因温度变化，热胀冷缩使房屋出现裂缝或破坏，在沿建筑物长度方向相隔一定距离预留垂直缝隙这种因温度变化而设置的缝叫做温度缝或伸缩缝 特点：断上不断下因为基础埋于地下，受温度影响少，不必断开 伸缩缝的最大间距 分析： 1.从教材表中可以得出影响伸缩缝的最大间距的因素伸缩缝间距与墙体的类别有关特别是与屋顶和楼板的类型有关，整体式或装配整体式钢筋混凝土结构，因屋顶和楼板本身没有自由伸缩的余地，当温度变化时，在结构内部产生温度应力大，因而伸缩缝间距比其他结构形式小些有保温或隔热层的屋顶，其伸缩缝间距相对要大些 2.常用结构形式的伸缩缝的最大间距 缝宽：20～30㎜为了防止或减轻房屋在正常使用条件下，由温差和砌体干缩引起的墙体竖向裂缝，应在墙体中设置伸缩缝伸缩缝应设在因温度和收缩变形可能引起应力集中、砌体产生裂缝可能性最大的地方为了防止或减轻房屋顶层墙体的裂缝，可根据情况采取下列措施： 屋面应设置保温、隔热层； 屋面保温(隔热)层或屋面刚性面层及砂浆找平层应设置分隔缝，分隔缝间距不宜大于6m，并与女儿墙隔开，其缝宽不小于30mm； 采用装配式有檩体系钢筋混凝土屋盖和瓦材屋盖； 在钢筋混凝土屋面板与墙体圈梁的接触面处设置水平滑动层，滑动层可采用两层油毡夹滑石粉或橡胶片等；对于长纵墙，可。
