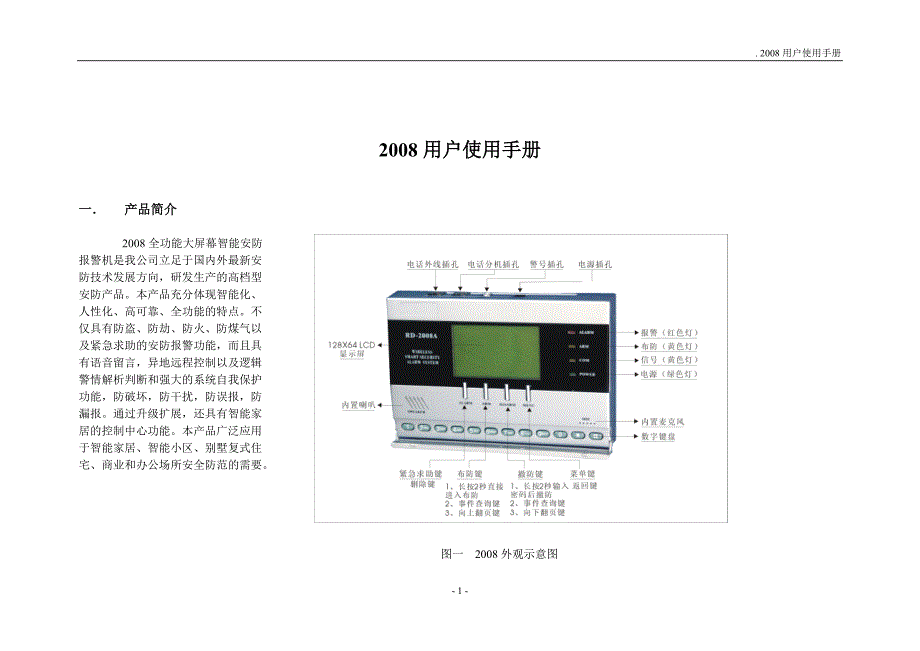

2008用户使用手册2008用户使用手册一． 产品简介2008全功能大屏幕智能安防报警机是我公司立足于国内外最新安防技术发展方向，研发生产的高档型安防产品本产品充分体现智能化、人性化、高可靠、全功能的特点不仅具有防盗、防劫、防火、防煤气以及紧急求助的安防报警功能，而且具有语音留言，异地远程控制以及逻辑警情解析判断和强大的系统自我保护功能，防破坏，防干扰，防误报，防漏报通过升级扩展，还具有智能家居的控制中心功能本产品广泛应用于智能家居、智能小区、别墅复式住宅、商业和办公场所安全防范的需要图一 2008外观示意图二、性能特点：1、全新概念的软件设计和硬件结构智能化、人性化、可视化、数码化、功能强大，稳定可靠 2、全新技术的系统自我保护功能无线探头和主机定时报告，主机和中心定时巡检，防误报、防漏报、防干扰、防破坏，确保系统全天候正常工作功能可选)3、 适应电信网和485总线制；适应小区集中有线安装或单户线安装功能可选)4、 分防区警情语音报警；分防区报警；分防区判断警情主机声光语音报警准确快速，简洁明了5、 12864大屏幕中英文液晶实时显示，操作内容和工作状态一目了然，清晰易懂6、 共有47防区，有线防区15个，无线防区32个。
更多扩展，充分满足有线探测器和无线探测器的各种接入方式7、 带快捷键和键盘方便实用，单键操作，迅速快捷8、 对布控区既可异地监听，也可双向对讲远距离侦测现场，分析警情，防止误报出警9、 兼容国内国外通讯格式协议，可接入各种专业报警和小区报警监控中心10、历史记录储存最近50条事件永不丢失，便于随时查询和警情处理11、主机无线信号双向通信，远距离无线警号报警，兼容无线转发报警12、本机随时录入语音留言，并可以在本机或异地通过提取留言语音，方便用户的通信需要13、可选无线联动接口升级模块报警同时启动摄相机、录音机、远距离操作调节灯光照明和家电音响，从安防报警机功能方便升级扩展为智能家居控制中心系统14、专业外观造型设计，精致时尚曲线色调，彩壳随心换，充分展示业主地位身份象征15、防盗、防劫、防火、防煤气、对讲、求助、家居智能控制一机在手，自由自在，安全都有16、应用范围广泛既适应智能小区、智能家居的系统控制；也适应别墅、复式、豪华住宅单元的安全防范报警；更适应办公、商业、学校、金融部门的安防报警 三：操作说明 1：主机外观2：面板按键功能 按“ALARM” 紧急求助 “ARM” 离家布防 “DISARM” 输入6位密码密码正确撤防 “MENU” 输入6位密码密码正确进入主菜单界面3:设置界面1)主菜单2)防区设置3):设置 4):语音设置5):中心设置6):系统设置 7):设备设置8):定时设置 9):记录查询附注：1. 当主机收到干扰信号报警及防拆和主机面板上的紧急按钮、都是以第32防区即遥控紧急防区往外拨打。
2. 当启用留守布防功能时，你所需的留守防区必须要在防区性质里设置成留守防区,当按下遥控器留守布防键时，此设置过的防区将不起作用，但当你重新对主机进行布防时，此防区又起到防盗作用八、技术参数：1、 工作电压：DC12V2、 静态功耗：≤1W(DC＝12V)3、 使用环境：-10℃+55℃4、 无线接收频率：315MHz(1MHz)5、 拨号方式：双音频（DTMF）6、 发送拨号频率：（见下表）高频群Hz低频群Hz120903361447679123770456852789941*0#7、 报警时输出最大功率（喇叭）：10W8、 外壳：ABS9、 外型尺寸：175mm115mm30mm九、2008主机底板接线示意图: 防区接线图 (附图2)(附图1)注：当全有线接法时，+12V与GND为外接有线电源12V，BELL与GND为有线警号，33-47与GND端相连为15个有线防区，如果探头接的是常开闭则电阻与探头之间串联接法，见附图3，如果探头是常开时则电阻并联接法，见附图4，所有有线防区，如果不使用则要把电阻与GND端相连。
探头常闭时 串联接法 探头常开时 并联接法(附图3) (附图4) - 15 -。
