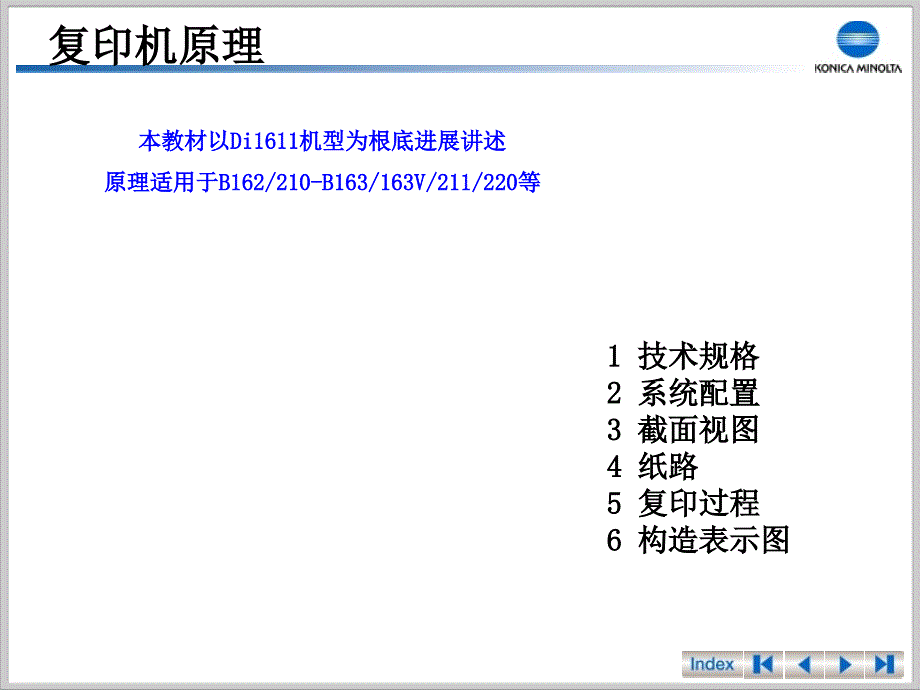

复印机原理复印机原理1 1 技术规格技术规格2 2 系统配置系统配置3 3 截面视图截面视图4 4 纸路纸路5 5 复印过程复印过程6 6 构造表示图构造表示图本教材以本教材以Di1611Di1611机型为根底进展讲述机型为根底进展讲述原理适用于原理适用于B162/210-B163/163V/211/220B162/210-B163/163V/211/220等等 1 技术规格Di2011Di1611Di152/183复印速度20页/分钟16页/分钟15/18页/分钟首页复印时间7秒←预热时间15秒或更短30秒或更短30秒或更短缩放比例50～200% ←多页复印最多99份←最大复印纸张A3/11x17←出纸托盘容量A4C， Letter C: 250 张; A4C 和Letter C尺寸以外的纸: 125张; 特种纸： 20张， 信封：10张←多张手送托盘100张50张标准内存 32MB (最大 96MB)16MB (最大 48MB)分辨率(读取影像/打印)600 x 600dpi←GDI标配－附加纸盒最多 4 (3:仅中国)1←双面/ ADFR选购件 －－机器寿命300k或5年240k或5年←CV/M (平均/最大)3k/16k2k/12k← 2 系统配置1Di1611/Di20119OT-103 (移位器)17DT-201 (EP-NET) *22PF-126 (纸盒)10JS-204 (工作分离器)18机械计数器3MB-6 (多张手送托盘)11CD-1H (工作台) *119插入式计数器4AF-12 (ADF)12CD-3M (工作台) *120Pi1803e (美国) /Pi2001e (欧洲) (PCL 打印控制器)5AFR-19 (ADFR)13CT-3 (复印台) *1216ADFR 组件14FX-3 (组件)22NC-6 (P-NIC)7AD-17 (双面)15M32-5 (32MB内存)23SU-6 (F-芯片)8OC-8 (原稿盖板组件)16M64-4 (64MB内存)动画 3 截面视图 3 截面视图•1. 自动输稿器AF-12 〔选购件〕 7. 送纸单元PF-126 〔选购件〕•2. 扫描器 8. 复印底座CT-3 〔选购件〕•3. 任务分别器JS-204 〔选购件 9. 第1 纸盒•4. 定影单元 10. PH 单元•5. 图像转印部分 11. 成像单元•6. 多张手送进纸部分MB-6 12. 排纸部分 4 纸路搓纸搓纸双面双面手送手送出纸出纸成像成像定影定影扫描扫描 5 复印过程 PC感光鼓1. PC感光鼓充电2. CCD (光电转换)3. 图像处置12. 定影4. PH (激光曝光)5. 成像 6. 进纸8. 图像转印10. 清洁7. 手送托盘 11. 消电13. 纸张输出9. 纸张分别 1.5 复印过程•1. PC感光鼓的充电过程使PC感光鼓外表带有负直流电荷。
•2. CCD将原稿外表的反射光转换为相应的电信号，然后将该信号传送到PWB-/C板 •3. 然后PWB-/C板执行图像处置4. 打印头上的激光二极管照射PC感光鼓的外表构成静电潜像5. 在成像阶段，带有负电荷的碳粉吸附到在PC感光鼓外表构成的静电潜像上，该潜像就变成了可视的、显影后的图像•6. & 7. 从任何纸张来源，包括手动托盘中都可以传送纸张•8. 所运用的图像转印辊上带有正电荷，这样在向纸张转印的过程中，PC感光鼓的外表就可以构成可视的、显影后的图像•9. 纸张分别爪将纸张和PC感光鼓分开10. 清洁刮板担任将残留在PC感光鼓外表的碳粉刮除11. 消电灯发出的灯光照射到PC感光鼓的外表，中和外表能够残留的任何电荷•12. 定影辊对载有碳粉的纸张进展加热和加压，使碳粉在纸张上定影 •13. 然后，将纸张面朝下传送到出纸托盘上 IR部：Image Reader画像的读取安装它的主要功能是将原稿的信号读取后，以数字式的电信号的方式输出主要的构成有：曝光灯、多面反射镜、透镜、CCD、画像处置基板从功能的角度来讲，IR就是扫描仪CCD：charge couple device专业名词是：光电藕合器它的功能是将光信号转化为模拟的电信号。
CCD作为数字技术的根底，非常的精细复印机所用的CCD的长度仅为35mm，但在35mm的范围内却陈列有7000多个光电传感器画像处置基板的功能：①经过画像处置基板的A/D转换器〔Analog to Digital device〕将从CCD输入的模拟信号转化为数字信号②经过对数字信号进展处置，来修正 画像 ，使画像更符合用户的需求比如说：文字样本必需强化棱角，使文字更明晰；照片方式那么更需求强调颜色的逼真和柔和这时需求淡化棱角图中虚线的部分表示数字式复印机的构造：IU:image unit(现像组件)IU是复印机的中心,它是复印机可以成像的最重要的组件IU组件最重要的部品是感光鼓，感光鼓的外表有薄薄的有机光导体涂层，这些涂层具有以下的特性：见光前为绝缘体，一旦见光后，在很短的时间内，立刻变为导体P/H：print head〔打印头〕P/H的任务原理：①从画像存取系统中输出的数字信号，输入到PH画像处置系统后，转化为1和0其中1表示LD发光、0表示LD不发光②P/H是经过以上的控制方法将LD所发的激光照射到感光体上，以构成人的肉眼可视的影像③P/H作为数字式复印机机和打印机的中心组件，是集合了光学、电子和机械等多学科的高精细组件。
世界上真正拥有这项技术的公司寥寥无几6 构造表示图画像读取安装原稿玻璃第一托架第二托架透镜画像写入安装记忆单元激光发光清扫 。
