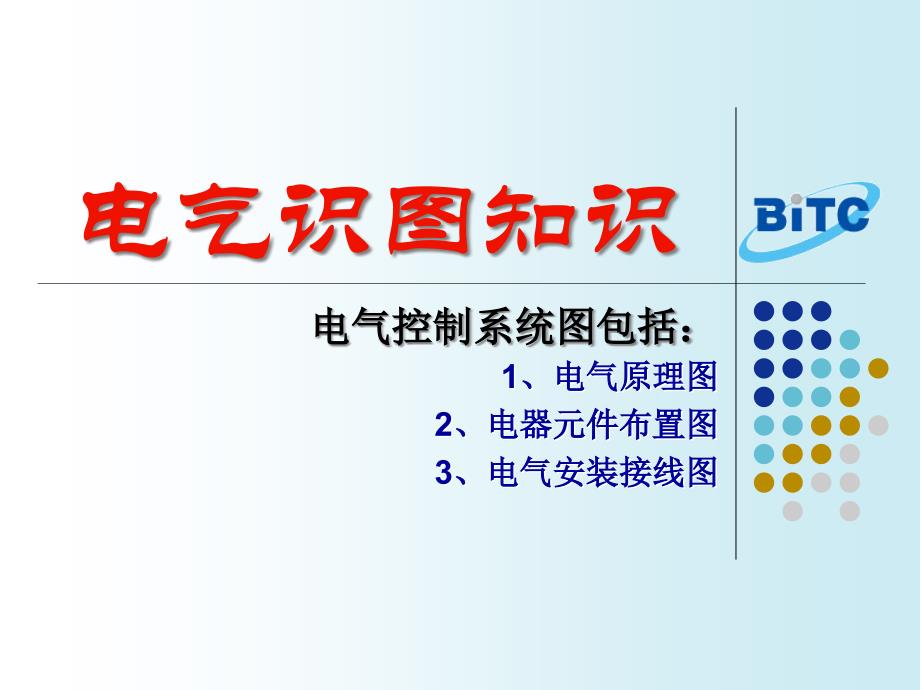

电气识图知识电气识图知识电气控制系统图包括：电气控制系统图包括： 1 1、电气原理图、电气原理图 2 2、电器元件布置图、电器元件布置图 3 3、电气安装接线图、电气安装接线图电气原理图电气原理图识图基础识图基础l电气原理图：l表示电流从电源到负载的传送情况和各电气元件的动作原理及相互关系l不考虑各电器元件实际安装的位置和实际 连线情况常见文字符号和图形符号识别QS:刀开关FU:熔断器FR:热继电器 线圈FR:热继电器 触点TC:变压器SB:按钮开关SB:急停按钮KM:接触器主 触点KM:接触器线圈电气原理图绘制原则电气原理图绘制原则l电路图包括：主电路、控制电路l主电路：是设备驱动电路，是从电源到电动机等大电流 流过的路径l控制电路：实现控制功能，由接触器和继电器线圈及触 点组成的逻辑电路l电路布置：l一般电路垂直布置、电源电路水平布置l电路图应按主电路、控制电路、照明电路、信号电路分 开绘制l主电路在左、控制电路在右、耗能元件在下l主电路用粗线条，控制电路用细线条画主电路控制电路耗能元件: 电动机 耗能元件： 照明灯耗能元件： 线圈电源线的绘制电源线的绘制l电源线的绘制l直流和单相电源电路用水平线画出,一般画在 图样上方l相序自上而下排列。
l中性线（N）和保护接地线（PE）放在相线之 下l主电路与电源电路垂直画出电源进线元件绘制元件绘制l同一电器元件的各部件可不画在一起，但文字符号 要相同如KM1、KM2等l所有按钮、触点均按没有外力作用和没有通电时的 原始状态画出l触点图形符号以“左开右闭”/“上开下闭” 绘制 l控制电路与信号电路垂直画在两条水平电源线之间 l控制电路的分支电路，原则上按动作顺序和信号流 自上而下或自左至右的原则绘制主电路各接点标记主电路各接点标记l三相交流电源引入线采用L1、L2、L3标记 l电源开关之后的分别按U、V、W顺序标记 l各电动机分支电路各接点可采用三相文字代 号后面加数字来表示l如：U11、 U21等三相交 流电源 引入线开关之 后U/V/W电机进相标号 U1/V1/W1导线截面 积标注电机进相标号 U11/V11/W11三相交 流电源 引入线开关 之后电机进 相标号导线截面 积标注图区的划分图区的划分l两种方式lA：通用方式l采用：行标列标划分l分区数是偶数lB：机床电气设备专用l采用单向分区：在图样的下 方沿横坐标方向划分区号l图样的上方沿横坐标方向标 注用途区l分区数不限图 0 8 / 26 / B 2图区行号，列号（无行号时只写列号）页次（仅一页时可省略）图号（只有一个多页图样时 ，可省略）l l元件的相关触点位置的索引用元件的相关触点位置的索引用图号图号/ /页次页次/ /区号区号 符号位置的索引符号位置的索引l接触器和继电器的触点位置可采用附图的方式 表示。
左栏 中栏 右栏主触 点的 图区 号辅助 动合 触点 的图 区 号辅助 动断 触点 的图 区 号接触器各栏的含义：继电器各栏的含义：左栏 右栏动合 触点 的图 区号动断 触点 的图 区 号常 开 触 点常 闭 触 点主 触 点辅 助 常 开 触 点辅 助 常 闭 触 点电器元件布置图电器元件布置图l详细绘制出电气 设备、零件的安 装位置l图中各电器代号 应与有关电路和 电器清单上所有 元器件代号相同 安装接线图安装接线图l图中表明了电气设备 外部元件的相对位置 及它们之间的电气连 接安装接线图绘制原则安装接线图绘制原则l电器元件按外形绘制，并与布置图一致l同一电器元件的各个部分（线圈、触点等） 必须画在一起l所有电器元件及其引线应标注与电气原理图 相一致的文字符号及接线回路标号l电器元件之间的接线可直接连接，也可采用 单线表示法绘制l单线表示法：含线数可从端子板上的回路标 号数看出来l接线图中应标出配线用的各种导线的型号、 规格、截面积及颜色等电线标注规则电线标注规则l交流或直流动力电路用黑线l交流辅助电路为红色l直流辅助电路为蓝色l地线为黄绿双色l与地线连接的电路导线以及电路中的中性线 用白色线。
l还应标出组件间连线的护套材料，如橡套或 塑套、金属软管、铁管和塑料管等l图中表明:l电源进线l外部模块（按钮 板、照明灯、行 程开关、电动机 ）与电气安装板 接线端之间的关 系l标注所采用的包 塑金属软管的直 径和长度以及导 线的根数、截面 积与颜色 100102102U31V31识图识图方法识图识图步骤骤电气识图方法与步骤电气识图方法与步骤 识图方法识图方法1、结合电工基础知识识图l在掌握电工基础知识的基础上，准确、迅速地识别电气 图如改变电动机电源相序，即可改变其的旋转方向的 控制 2、结合典型电路识图l典型电路就是常见的基本电路，如电动机的起动、制动 、顺序控制等不管多复杂的电路，几乎都是由若干基 本电路组成的因此，熟悉各种典型电路，是看懂较复 杂电气图的基础 3、结合制图要求识图l在绘制电气图时，为了加强图纸的规范性、通用性和示 意性，必须遵循一些规则和要求，利用这些制图的知识 能够准确地识图识图步骤识图步骤l第1步: 准备准备l了解生产过程和工艺对电路提出的要求；了解各种用电设备 和控制电器的位置及用途；了解图中的图形符号及文字符号 的意义l第2步：主电路分析主电路分析l首先要仔细看一遍电气图，弄清电路的性质，是交流电路还 是直流电路。
然后从主电路入手，根据各元器件的组合判断 电动机的工作状可如电动机的起停、正反转等l第3步：控制电路分析控制电路分析l要按动作顺序对每条小回路逐一分析研究，然后再全面分析 各条回路间的联系和制约关系，要特别注意与机械、液压部 件的动作关系l第4步：阅读保护、照明、信号指示、检测等部分原理图分析原理图分析l电器线圈通电和断开的描述lKM线圈通电表示为：KM+lKM线圈断电表示为：KM－l例：主电机起动的描述如下SB2按下KM1+KM1主触点闭合KM1辅助常开触点闭合M1正转KM1线圈自锁SB2按下KM1+KM1主触点闭合KM1辅助常开触点闭合M1正转KM1线圈自锁总结：看图识别电气原理图总结：看图识别电气原理图l图中都有哪些电器？l主电路和控制电路电压分别是多少？l照明灯EL的电压是多少？lKM1、KM2的触点分布情况QS:刀开关FU:熔断器TC:变压器SB:急停按钮SA:转换开关SB:按钮开关FR:热继电器 线圈FR:热继电器 触点主电路控制电路耗能元件: 电动机耗能元件： 线圈、电灯电源进线接线端子主 触 点辅 助 常 开 触 点辅 助 常 闭 触 点。
