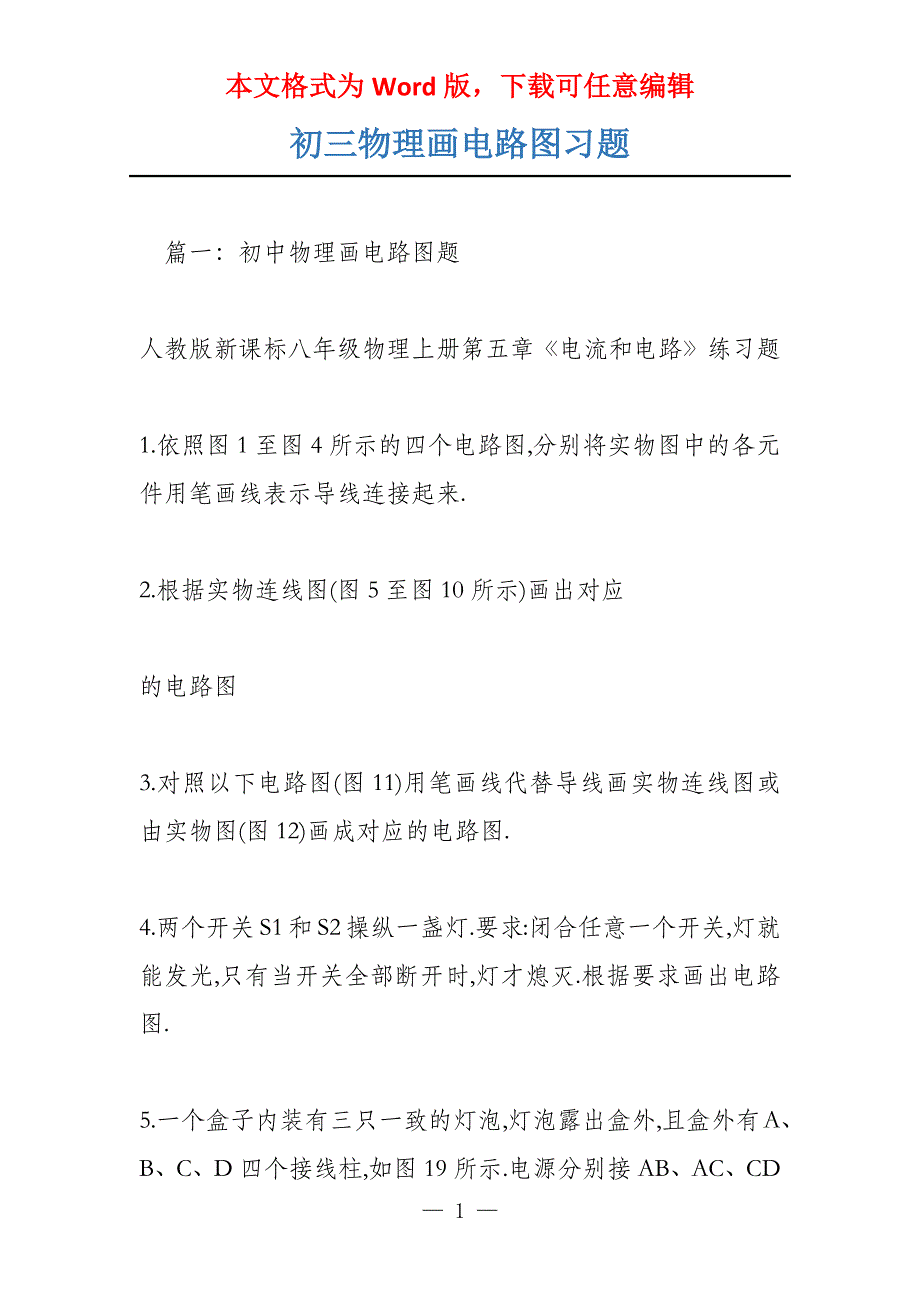

本文格式为Word版，下载可任意编辑初三物理画电路图习题 篇一：初中物理画电路图题 人教版新课标八年级物理上册第五章《电流和电路》练习题 1.依照图1至图4所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来. 2.根据实物连线图(图5至图10所示)画出对应 的电路图 3.对照以下电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图. 4.两个开关S1和S2操纵一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图. 5.一个盒子内装有三只一致的灯泡,灯泡露出盒外,且盒外有A、B、C、D四个接线柱,如图19所示.电源分别接AB、AC、CD时只有一只灯泡亮,且亮度一致;电源接BD时三只灯泡均亮,但高度较暗.试画出盒内的电路图. 6.有一个电源,一只小灯泡,一个电铃,两个开关和若干导线.要按以下要 求连接成一个电路:当两个开关均闭合时,灯亮,电铃响;当只有一个开关闭 合时,灯亮,电铃不响;而当另一个开关单独闭合时,灯不亮,电铃也不响.试画 出符合以上要求的电路图. 7.某单位收发室里有电池组一个,电铃一个,红灯和绿灯各一盏,在单位 的前门和后门各有一个开关,请你帮忙设计一个电路,使前门来人闭合开关 铃响红灯亮;后门来人闭合开关时铃响同时绿灯亮.画出电路图. 8.某单位的前门后门各有一个开关,收发室内有一组电池组,一盏灯和一个电铃. 请你设计一个电路,使前门来人闭合开关铃响灯亮,后门来人闭合开关只有铃响.并将 图13的实物元件连成电路. 9.按要求设计电路图.试验器材有两节干电池,两盏规格一致的灯泡和一只开关, 要求:闭合开关时一盏灯发光,开关断开时两灯都发光. 10.如图14所示.L1、L2为两盏电灯，A为电铃，S1、S2为两个开关，E为电池组.试将 元件符号按以下要求连接成电路图:A和L1串联后再与L2并联,S1只操纵L2,S2操纵整个电路, 且S2与电池组的正极相连(要求在原图上连接且导线没有交错). 11.如图15所示装置上有两只一致的小灯泡L1和L2,以及接线柱A、B、C.现用导线连 接好的另一只一致的灯光L3和电池组串联后引出的两根引线去与接线柱相连.当接 A、B时,L1、L2和L3都亮,并且L3要亮一些;当接B、C时,L1、L2和L3都亮,并且L3 要亮一些;当接A、C时,只有L3亮.请根据上述状况画出这个装置中完整的电路连接 图. 12.设计一个实用电路,如图16所示方框内有两盏一致规格的小灯泡,A、B、C 是三个接线柱,现用一组电源作检测器来了解框内两灯的连接方式,当检测器两端M、 N与A、B或B、C相连时只有一盏灯亮,当M、N、与A、C相连时,两灯均亮,且两。
