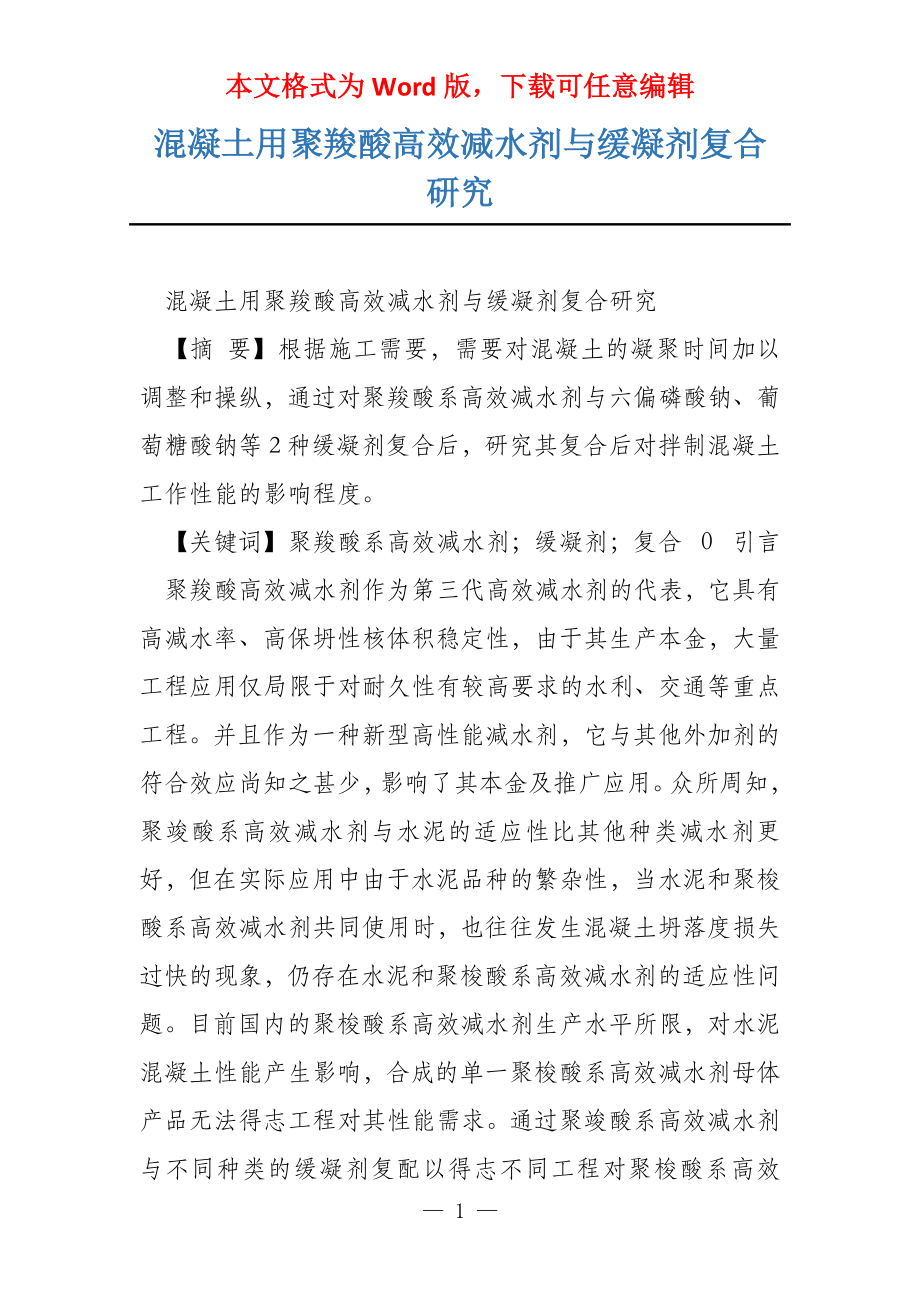

本文格式为Word版，下载可任意编辑混凝土用聚羧酸高效减水剂与缓凝剂复合研究 混凝土用聚羧酸高效减水剂与缓凝剂复合研究 【摘 要】根据施工需要，需要对混凝土的凝聚时间加以调整和操纵，通过对聚羧酸系高效减水剂与六偏磷酸钠、葡萄糖酸钠等2种缓凝剂复合后，研究其复合后对拌制混凝土工作性能的影响程度 【关键词】聚羧酸系高效减水剂；缓凝剂；复合 ０ 引言 聚羧酸高效减水剂作为第三代高效减水剂的代表，它具有高减水率、高保坍性核体积稳定性，由于其生产本金，大量工程应用仅局限于对耐久性有较高要求的水利、交通等重点工程并且作为一种新型高性能减水剂，它与其他外加剂的符合效应尚知之甚少，影响了其本金及推广应用众所周知，聚竣酸系高效减水剂与水泥的适应性比其他种类减水剂更好，但在实际应用中由于水泥品种的繁杂性，当水泥和聚梭酸系高效减水剂共同使用时，也往往发生混凝土坍落度损失过快的现象，仍存在水泥和聚梭酸系高效减水剂的适应性问题目前国内的聚梭酸系高效减水剂生产水平所限，对水泥混凝土性能产生影响，合成的单一聚梭酸系高效减水剂母体产品无法得志工程对其性能需求通过聚竣酸系高效减水剂与不同种类的缓凝剂复配以得志不同工程对聚梭酸系高效减水剂不同性能需要是解决这一问题的有效途径。
针对这一问题，本文研究了聚竣酸系高效减水剂与六偏磷酸钠、葡萄糖酸钠等2种缓凝剂复合对混凝土工作性能的影响梦想其结果能对提高聚梭酸系高效减水剂的复配及工程应用水平有所扶助 １ 原材料及试验仪器 １.1 原材料 （1）水泥：吉林德全水泥集团汪清有限责任公司 P.O42.5； （2）细骨料：红旗河新农砂场（中砂，细度模数：2.7）； （3）粗骨料：珲春市英安镇荒山采石场5～31.5 mm连续级配碎石，二级配掺配（5mm～16mm和16mm～31.5mm碎石按4:6比例混合而成）； （4）粉煤灰：大唐珲春发电厂（Ⅱ级粉煤灰，掺量30.0%）； （5）外加剂：辽宁科隆化工有限公司（聚羧酸高性能减水剂，掺量1.0%）； （6）外加剂：辽宁科隆化工有限公司（引气剂，掺量1.0%）； （7）水：饮用水 １.2 合作比 经过屡屡预拌试验，确定试验研究的混凝土合作比选用强度等级为C35的合作譬如下按照（编号、w/c、砂率、水泥、粉煤灰、砂、粗骨料、水、减水剂、缓凝剂）的格式为：（C、0.40、43、280、120、790、1050、160、0、0）、（J、0.40、43、280、120、790、1050、160、4.0、0）、（J+P、0.40、43、280、120、790、1050、160、4.0、0.1208）、（J+S、0.40、43、280、120、790、1050、160、4.0、0.0813）。
其中编号C为不掺外加剂试验，J为单掺聚羧酸高效减水剂，J+P为聚羧酸高效减水剂与葡萄糖酸钠复配，J+S为聚羧酸高效减水剂与六偏磷酸钠复配 ２ 试验方法 ２.1 混凝土试拌 对以上合作比举行混凝土试拌，搅拌后测定其60min坍落度，含气量，查看粘聚性和保水性能按照（编号、60min塌落度、含气量、粘聚性、保水性）的 — 3 —。
