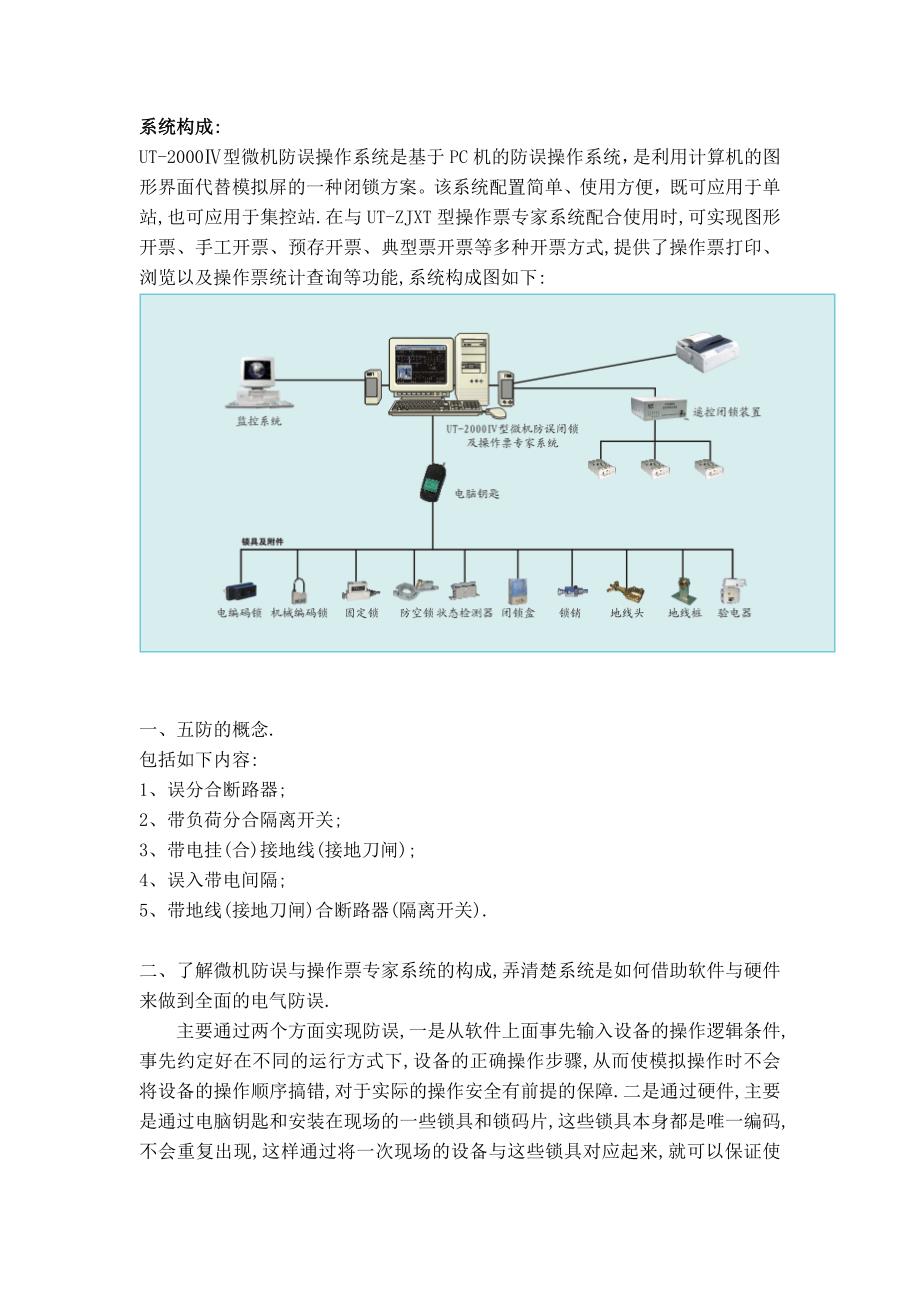

系统构成:UT-2000Ⅳ型微机防误操作系统是基于PC机的防误操作系统，是利用计算机的图形界面代替模拟屏的一种闭锁方案该系统配置简单、使用方便，既可应用于单站,也可应用于集控站.在与UT-ZJXT型操作票专家系统配合使用时,可实现图形开票、手工开票、预存开票、典型票开票等多种开票方式,提供了操作票打印、浏览以及操作票统计查询等功能,系统构成图如下:一、五防的概念.包括如下内容:1、误分合断路器;2、带负荷分合隔离开关;3、带电挂(合)接地线(接地刀闸);4、误入带电间隔;5、带地线(接地刀闸)合断路器(隔离开关).二、了解微机防误与操作票专家系统的构成,弄清楚系统是如何借助软件与硬件来做到全面的电气防误.主要通过两个方面实现防误,一是从软件上面事先输入设备的操作逻辑条件,事先约定好在不同的运行方式下,设备的正确操作步骤,从而使模拟操作时不会将设备的操作顺序搞错,对于实际的操作安全有前提的保障.二是通过硬件,主要是通过电脑钥匙和安装在现场的一些锁具和锁码片,这些锁具本身都是唯一编码,不会重复出现,这样通过将一次现场的设备与这些锁具对应起来,就可以保证使用电脑操作时,不会将现场设备的操作顺序弄错,也不会误操作其他未经开票的设备.三、操作步骤简述1、 接到调度命令2、 核对主界面设备与现场设备状态一致通常来说,该步骤一般只是在第一次使用该系统的时候进行,另外就是有经过非正常操作而变位的设备,比如开关跳闸等.需要注意的是需要设置状态的设备一般都是没有与监控通讯的设备,比如某些刀闸和地刀,地线和网门.设置设备状态方法如下单击工具条上的”设置设备状态”按扭 ,单击接线图上的某一设备,该设备的状态便转换到另一状态,对于多态设备可以继续单击该设备直至设备状态转换成预期的状态为止.设置状态结束后,再次单击工具条上的”设置设备状态”按扭后出现窗口:选择 是(Y) 确认后本次状态设置生效;选择 否(N) 则取消本次状态设置,系统中的设备状态自动恢复到设置前的状态.3、 模拟开票单击系统工具条上的”图形开票”按钮或选择”操作票”菜单中的”图形开票”,单击接线图上的某一设备,如果该设备符合操作条件则该项操作会追加到操作票中,此时,接线图上的设备状态显示成操作后的状态,如果被单击的设备操作条件不满足,则会出现错误信息窗口来说明设备不可操作的原因.当所有操作模拟完之后,再次单击工具条中的图形开票按扭便可完成本次图形开票工作,如果在本次开票过程中开出操作票项数不为零,则系统会显示出”操作票传送窗口”:从该窗口中选择相应的操作即可.模拟开票过程中常用的辅助操作⑴、加入提示项除在一次操作过程中自动加入的提示项外,用户可根据需要在一次设备操作前后插入其它提示性操作（非闭锁操作）,方法是:将鼠标指向要操作的一次设备,单击鼠标右键来显示快捷菜单,此时有关该设备的常用提示信息就在菜单中显示出来,你只需要选择其中的一条或多条提示性操作即可.⑵、操作票回步如果想撤消已经加入的一次操作或提示项,可单击工具条中的”回步”按扭,如果撤消的是一次操作,那么随此一次操作而自动加入的提示项也将同时被撤消.4、 检查操作票内容在”操作票传送窗口”中选择打印操作票,可对该操作票进行预览,如果没有问题可以直接打印,如果需要修改则点”返回”键,然后选择”修改操作票”选项进行修改即可.增加提示项内容的方法是点键盘INS键插入空行和方向键的向下箭头键增加空行,另外点CTRL+DEL键可删除某选定行.需要注意的是在修改操作票窗口中,红色颜色显示的行表示该步骤是闭锁设备(一般是指一次设备)的操作项,即使对该行进行修改,电脑钥匙的实际操作步骤也不会产生影响,一般不建议对该行进行术语修改.修改完成,点”OK”键确定,选择进行”五防判断”,然后可以打印该操作票.5、 传送到电脑钥匙操作票打印之后,可以将操作票内容传送至电脑钥匙. 当一张操作票传送到电脑钥匙后,该操作票中所要操作的设备状态成为待操作状态（或称不确定状态）,在接线图上可以看到有操作任务的设备会变成黄颜色.当登录用户退出后,系统标题行的左则也会多出一个表示该站有一个尚未回传的操作票,只有当该操作票回传或清除操作票后才会消失.6、 现场操作操作票打印并传送到电脑钥匙之后,就可以拿着操作票和电脑钥匙进行现场操作了.⑴、 就地操作一般指手操设备（手动隔离开关、接地刀闸、临时接地线、网门等）的操作,其操作方法如下:在运行现场找到与电脑钥匙显示的编号相对应的设备,将电脑钥匙插入编码锁中进行识别,如正确则电脑钥匙内部闭锁机构解除,同时电笛鸣叫两声,显示屏显示:编码正确可以操作此时按下开锁按钮,即可打开编码锁,进行倒闸操作.如果编码锁的编码与电脑钥匙显示的编号不对应,则电脑钥匙将连续鸣叫并且显示:锁编码不正确此时电脑钥匙中的闭锁机构锁死,不能进行开锁操作.发生这种情况时,应仔细检查设备编号、机械编码锁编号是否与电脑钥匙显示的编号一致.⑵、 远方操作一般包括监控系统操作的断路器（电动刀闸）当操作项是监控系统操作的断路器,则电脑钥匙显示: 是否进行远方操作 此时将电脑钥匙选择”远方”操作模式,此时电脑钥匙将进入等待监控操作的状态,然后将电脑钥匙放入钥匙传输适配器(钥匙充电座)上,当系统受到收到电脑钥匙回传信息后,将按照电脑钥匙回传的信息,通知（允许）监控系统操作指定的断路器.监控系统操作完指定的断路器之后,UT-2000Ⅳ系统会收到断路器已变位的信息,此时电脑钥匙将鸣叫两声,表示该步操作已通过.此时运行人员可以取下电脑钥匙继续进行下一步操作.7、 操作票回传当所有的操作步骤都完成之后, 将电脑钥匙放入钥匙传输适配器(钥匙充电座)的传输口上,回传工作将自动完成.此时,所有有操作任务的设备将变成操作后的状态,颜色也由黄色恢复正常.8、 上报调度至此,操作任务终结.四、特殊情况操作1、电脑钥匙跳步操作 跳步操作是指当锁具等出现异常，用电脑钥匙不能解锁，经主管领导批准后，进行强制解锁操作(即解锁钥匙解锁操作)，而电脑钥匙仍显示当前项（已强制解锁操作过的项），需要电脑钥匙跳过本项，以便于后续项的正常操作。
跳步操作方法：把电脑钥匙插入跳步钥匙内(大约10秒钟)当电脑钥匙显示：确认通过!请继续操作表示电脑钥匙跳步成功,可以进入下一项操作2、应急解锁操作 ⑴、机械编码锁应急解锁 事故情况下， 允许用户不经过计算机预演而直接使用DJS-1型电解锁钥匙和JJS-1机械解锁钥匙去现场直接操作将JJS-1型机械解锁钥匙插入机械编码锁中并旋转90度， 打开机械编码锁，即可进行刀闸等设备的操作⑵、电编码锁应急解锁 事故情况下， 允许用户不经过计算机预演而直接使用DJS-1型电解锁钥匙和JJS-1机械解锁钥匙去现场直接操作将DJS-1型电解锁钥匙插入电编码锁中， 闭锁回路即被短路，这时即可进行断路器的操作⑶、应急解锁后的状态设置 应急解锁操作后，应及时在计算机上通过“设备状态”下的“设置设备状态”功能使计算机中显示的设备状态和现场保持一致 3、操作票回填仅限于在电脑钥匙因故无法回传的情况下使用，选择系统菜单“操作票”→“操作票回填”，系统出现操作票回填窗口：如果目前系统有多个并行操作的任务，则应选择要回填的任务，窗口左侧显示出要回填的操作票的具体内容，该窗口的其它位置则会显示出开票人、开票时间、是否传票与打印等信息，在传票（打印）前输入的操作人、监护人、值班负责人等信息也会同时显示出来，如果用户使用了操作票专家系统则还会显示出任务名。
输入操作票完成项数（其缺省值为整个操作票的操作项数），单击按钮 操作完成 结束该操作任务的回填工作单击按钮 作废该票 则整个操作票作废，即操作完成项数为0一个操作任务回填完毕，且系统中已经没有其它未结束的操作任务，则操作票回填窗口自动关闭；如果还有其它没有结束的任务，则用户可以继续回填或单击按钮 关闭窗口 将窗口关闭在连续任务回填时，一个任务回填后系统会提醒用户继续回填下一个任务；如果连续任务被中止（操作完成项数小于操作票的项数），系统会自动中止后面的任务。
