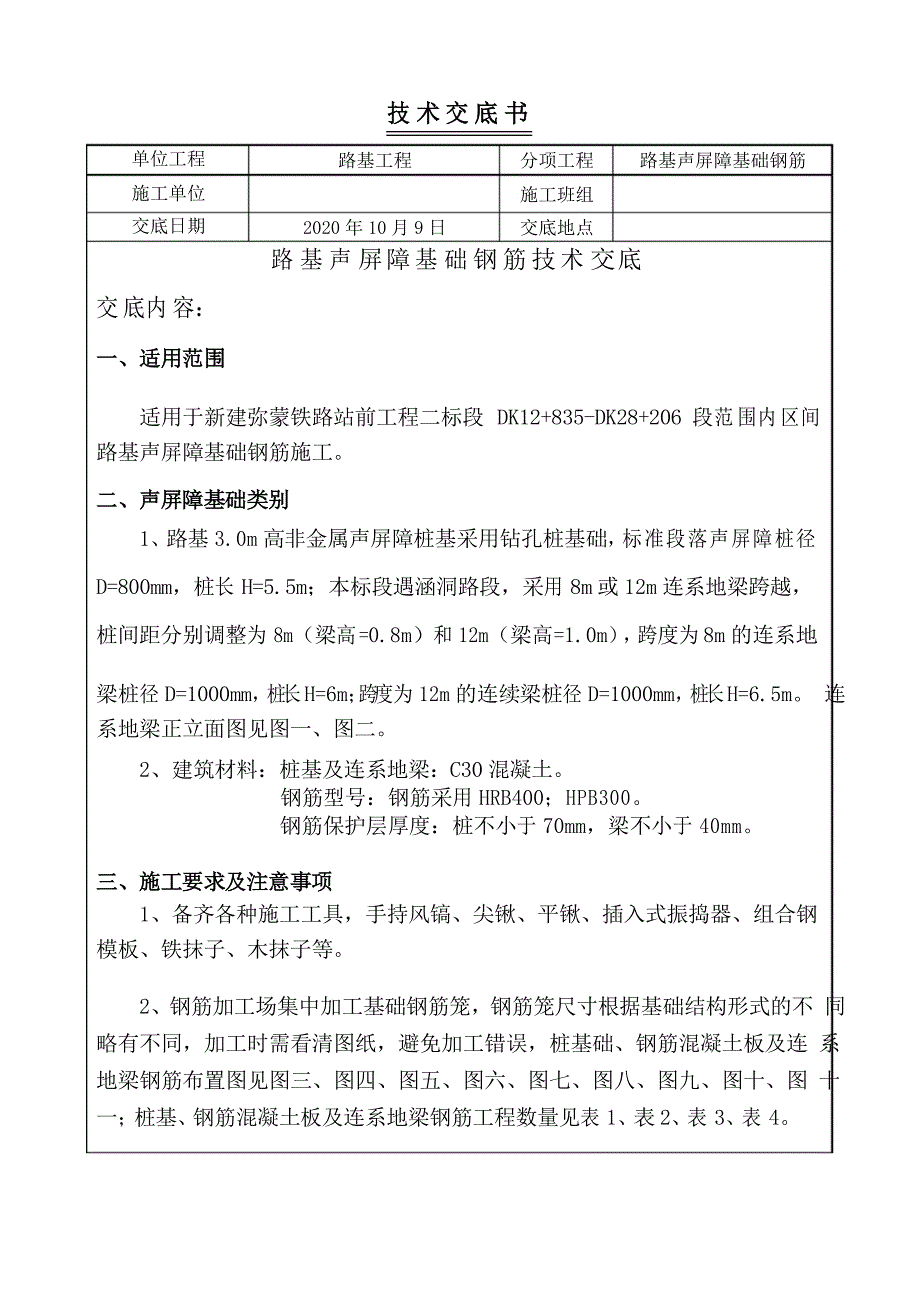

技 术 交 底 书单位工程施工单位交底日期路基工程2020 年 10 月 9 日分项工程施工班组交底地点路基声屏障基础钢筋路 基 声 屏 障 基 础 钢 筋 技 术 交 底交底内容：一、适用范围适用于新建弥蒙铁路站前工程二标段 DK12+835-DK28+206 段范围内区间 路基声屏障基础钢筋施工二、声屏障基础类别1、路基 3.0m 高非金属声屏障桩基采用钻孔桩基础，标准段落声屏障桩径D=800mm，桩长 H=5.5m；本标段遇涵洞路段，采用 8m 或 12m 连系地梁跨越，桩间距分别调整为 8m（梁高=0.8m）和 12m（梁高=1.0m），跨度为 8m 的连系地梁桩径 D=1000mm，桩长 H=6m；跨度为 12m 的连续梁桩径 D=1000mm，桩长 H=6.5m 连系地梁正立面图见图一、图二2、建筑材料：桩基及连系地梁：C30 混凝土钢筋型号：钢筋采用 HRB400；HPB300钢筋保护层厚度：桩不小于 70mm，梁不小于 40mm三、施工要求及注意事项1、备齐各种施工工具，手持风镐、尖锹、平锹、插入式振捣器、组合钢 模板、铁抹子、木抹子等2、钢筋加工场集中加工基础钢筋笼，钢筋笼尺寸根据基础结构形式的不 同略有不同，加工时需看清图纸，避免加工错误，桩基础、钢筋混凝土板及连 系地梁钢筋布置图见图三、图四、图五、图六、图七、图八、图九、图十、图 十一；桩基、钢筋混凝土板及连系地梁钢筋工程数量见表 1、表 2、表 3、表 4。
3、准备孔口安全防护用具，基础成孔后应加强孔口安全防护，避免人或 其他小动物掉入孔内4、施工应避开铁路路基上的各类沟、槽、管、线，防止挖断、损坏管、 线5、成孔完成后应立即清除孔底虚渣，清除孔底的松土，然后人工用木锤 进行夯实,弃土在钻孔完成后立刻清除运走6、孔底地基承载力试验合格后即可将加工好后的钢筋笼下放至孔内，钢 筋笼中心应尽量与孔位中心在同一垂线上，钢筋保护层厚度：桩不小于 70mm， 梁不小于 40mm7、桩基础施工时，混凝土应均匀灌注，捣实，严禁出现断桩、错颈现象， 混凝土应一次性完成8、因本工程施工造成的路基边沟、边坡损坏部分要及时按照路基有关要 求予以回复9、本交底尺寸高程以米计，其余均已毫米计，表中“ [ ]”内数字为有砟 轨道路基声屏障的数值10、基础预埋螺栓及预埋钢板（短边）方向平行于线路方向，详见图十二图一：8m 跨连系地梁正立面图图二：12m 跨连系地梁正立面图图三：8m 跨连系地梁断面图四：8m 跨连系地梁与桩连接图图五：12m 跨连系地梁断面图六：12m 跨连系地梁与桩连接图表 1：8m 跨连系地梁材料表表 2：12m 跨连系地梁材料表图七：桩身图图八：桩基础截面表 3：桩基工程数量表图九：钢筋混凝土板配筋平面图图十：钢筋混凝土板配筋 1-1 剖面图图十一：钢筋混凝土板配筋 2-2 剖面图图十一 声屏障预埋件留置方向示意图表 4：钢筋混凝土板材料表交底人交底接受人审核人注：本交底一式两份，交底人上交资料室 1 份，被交底人 1 份。
