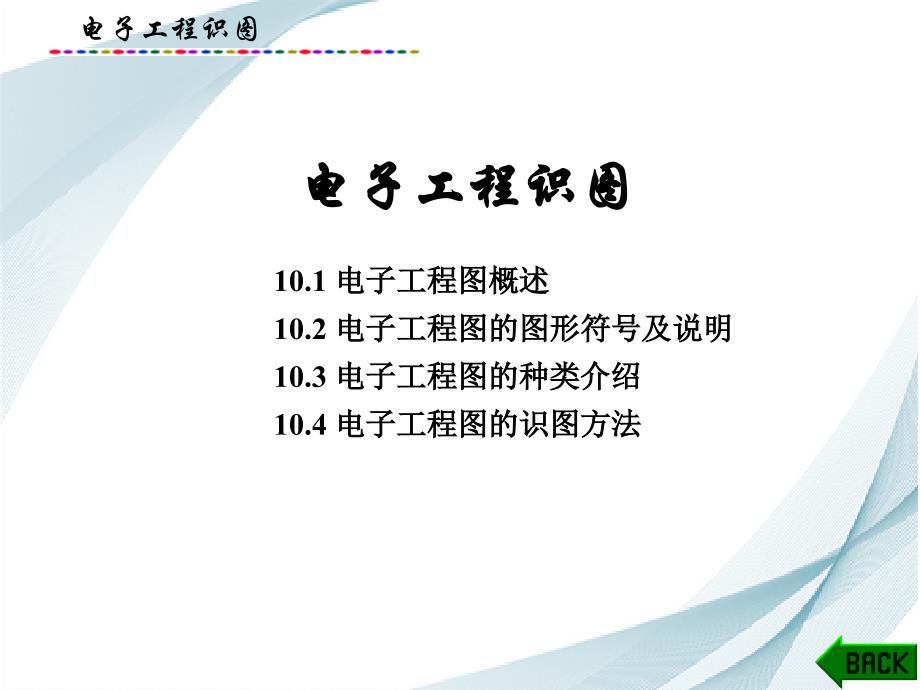

单击此处编辑母版标题样式,电子工程识图,电子工程识图,10.1,电子工程图概述,10.2,电子工程图的图形符号及说明,10.3,电子工程图的种类介绍,10.4,电子工程图的识图方法,10.1,电子工程图概述,1.,电子工程图的基本要求,根据,国家标准,GB/T 4728.113,电气简图用图形符号,的规定，在研制电路、设计产品、绘制电子工程图时要注意元器件图形、符号等要符合规范要求，使用国家规定的标准图形、符号、标志及代号同时还应具备读懂一些已约定的非国标内容和国外资料的能力2.,电子工程图的特点,电子,工程图主要描述元器件、部件和各部分电路之间的电气连接及相互关系，应力求简化随着集成电路以及微组装混合电路等技术的发展，传统的象形符号已不足以表达其结构与功能，象征符号被大量采用而许多新元件、器件和组件的出现，又会用到新的名词、符号和代号因此要及时掌握新器件的符号表示和性能特点10.2,电子工程图的图形符号及说明,1.,常用图形符号,电子,工程图中常用的电气图形符号见表,10-1,2.,有关符号的规定,在,电子工程图中，符号所在的位置、线条的粗细、符号的大小以及符号之间的连线画成直线或斜线并不影响其含义，但与表示符号本身的直线和斜线不能混淆。
在,元器件符号的端点加上“”不影响符号原义，但在逻辑电路的元件中，“”另有含义在开关元件中，“”表示接点3.,元器件代号,在,电路中，代表各种元器件的图形符号旁边，一般都标志文字符号，用一个或几个字母表示元件的类型，这是该元器件的标志说明同样，在计算机辅助设计电路软件中，也用文字符号标注元器件的名称常见元器件的文字符号见表,10-2,在,表,10-2,中，第一组字母是常用的代号在同一电路图中，不应出现同一元器件使用不同代号，或者一个代号表示一种以上元器件的现象4.,下脚标码,(,1),同一电路图中，下脚标码表示同种元器件的序号，如,R,1,、,R,2,、,，,BG,1,、,BG,2,、,2),电路由若干单元组成，可以在元器件名的前面缀以标号，表示单元电路的序号3),下脚标码字号小一些的标注方法，如,1,R,1,、,1,R,2,、,(4),一个元器件有几个功能独立单元时，标码后面应加附码，如,K1-a,、,K1-b,、,K1-c,等5.,电子工程图中的元器件标注,在,一般情况下，用于生产的电子工程图，通常不把元器件的参数直接标注出来，而是另附文件详细说明；但在说明性的电路图纸中，则要求在元器件的图形符号旁标注规格参数、型号或电气性能。
标注时小数点用一个字母代替，字符串的长度不超过,4,位对于常用的阻容元件，标注时一般省略其基本单位，采用实用单位或辅助单位对于有工作电压要求的电容器，文字标注采取分数的形式，横线上面按上述格式表示电容量，横线下面用数字标出电容器所要求的额定工作电压,如图,10-1,所示的,C,的标注,是，,表示电容量为,3300F,、额定工作电压为,160V,的电解电容器图,10-1,元器件标注示例,图,10-1,中微调电容器,7/25,虽然未标出单位，但按照一般规律这种电容器的容量都很小，单位是,pF,图中相同元器件较多时也可加附加说明如某电路中有,100,只电容，其中,90,只以,pF,为单位的，则可将该单位省去，在图上附加附注“所有未标电容均以,pF,为单位”10.3,电子工程图的种类介绍,电子工程图可分为原理图和工艺图两大类，见表,10-3,1.,方框图,方框图,是一种使用广泛的说明性图形，是用简单的方框表示系统或分系统的基本组成、相互关系及其主要特征的，它们之间的连线表示信号通过电路的途径或电路的动作顺序，简单明确、一目了然图,10-2,所示的是,LM358,电子开关方框图图,10-2,LM358,电子开关方框图,2.,电原理图,图,10-3,所示的电原理图用来表示设备的电气工作原理，是采用国家标准规定的电气图形符号并按功能布局绘制的一种工程图，主要用途是详细表示电路、设备或成套装置的全部基本组成和连接关系，也称电路原理图。
在原理图中不必画出如紧固元件、支架等辅助元件电原理图是编制接线图，用于测试和分析寻找故障的依据有时在比较复杂的电路中，常采取公认的省略方法简化图形，使画图、识图方便图,10-3,LM358,电子开关电路原理图,1),绘制电原理图中的连线时应遵循的原则,(,1),连线要尽可能画成水平或垂直的，斜线不代表新的含义2),相互平行线条的间距不要小于,1.6mm,；较长的连线应按功能分组画出，线间应留出,2,倍的线间距离3),一般不要从一点上引出多于三根的连线4),线条粗细如果没有说明，不代表电路连接的变化5),连线可以任意延长或缩短2),绘制电路图时要注意做到布局均匀、条理清楚,(,1),在正常情况下，采用电信号从左到右、自上而下的顺序，即输入端在图纸的左上方，输出端在右下方2),每个图形符号的位置，应该能够体现电路工作时各元器件的作用顺序3),把复杂电路分割成单元电路进行绘制时，应该标明各单元电路信号的来龙去脉，并遵循从左至右、自上而下的顺序4),串联的元件最好画到一条直线上；并联时，各元件符号的中心最好对齐5),根据图纸的使用范围及目的需要，设计者可以在电路图中附加以下并非必需的内容：,导线的规格和颜色；,某些元器件的外形和立体接线图；,某些元器件的额定功率、电压、电流等参数；,某些电路测试点上的静态工作电压和波形；,部分电路的调试或安装条件；,特殊元件的说明。
3.,逻辑图,逻辑图,是用二进制逻辑单元图形符号绘制的数字系统产品的逻辑功能图，采用逻辑符号来表达产品的逻辑功能和工作原理数字电路中，电路图由电原理图和逻辑图混合组成逻辑图的主要用途是编制接线图、分析检查电路单元故障绘制逻辑图时要求层次清楚、布局均匀、便于识图尤其是中、大规模集成电路组成的逻辑图，图形符号简单而连线很多，布局不当容易造成识图困难绘制时应遵循以下基本规则：,(,1),符号统一在同一张图内，同种电路不得出现两种符号应当尽量采用符合国家标准的符号，而且集成电路的管脚名称一般保留外文字母标注2),信号流的出入顺序，一般要从左到右、自下而上,(,这一点与其他电原理图有所不同,),凡有与此不符者，要用箭头标示出来3),连线要成组排列逻辑图中很多连线的规律性很强，应该将功能相同或关联的线排在一组，并与其他线保持适当距离，如计算机电路中的地址线、数据线等4),对于集成电路，管脚名称和管脚标号一般要标出4.,接线图和接线表,接线图,(,表,),是用来表示电子产品中各个项目,(,元器件、组件、设备等,),之间的连接以及相对位置的一种工程工艺图，是在电路图和逻辑图基础上绘制的，是整机装配的主要依据。
如图,10-4,、图,10-5,所示根据表达对象和用途不同，接线图,(,表,),分为单元接线图,(,表,),、互连接线图,(,表,),、端子接线图,(,表,),和电缆配制图,(,表,),等下面以单元接线图,(,表,),为例简单介绍图,10-4,直连型接线图,图,10-5,简化接线图,1),单元接线图,单元接线图,只提供单元内部的连接信息，通常不包括外部信息，但可注明相互连接线图的图号，以便查阅绘制单元接线图时应遵循以下原则：,(,1),按照单元内各项目的相对位置布置图形或图形符号2),选择最能清晰地显示各个项目的端子和布线的面来绘制视图对多面布线的单元，可用多个视图来表示,3),当端子重叠时，可用翻转、旋转和位移等方法来绘制，但图中要加注释4),在每根导线两端要标出相同的导线号2),单元接线表,单元接线表,是将各零部件标以代号或序号，再编出它们接线端子的序号，把编好号码的线依次填在接线表表格中，其作用与上述的接线图相同这种方法在大批量生产中使用较多5.,印制电路板装配图,印制电路板,装配图如图,10-6,所示，它是表示各种元器件和结构件等与印制板连接关系的图样，用于指导工人装配、焊接印制电路板。
现在都使用,CAD,软件设计印制电路板，设计结果通过打印机或绘图仪输出设计电路板装配图时应注意以下几点：,(,1),要考虑看图方便，根据元器件的结构特点，选用恰当的表示方式，力求绘制简便2),元器件可以用标准图形符号，也可以用实物示意图，还可以混合使用，但要能表现清楚元器件的外形轮廓和装配位置3),有极性的元器件要按照实际排列标出极性和安装方向如电解电容器、晶体管和集成电路等元器件，表示极性和安装方向标志的半圆平面或色环不能弄错4),要有必要的外形尺寸、安装尺寸和其他产品的连接位置，且要有必要的技术说明5),重复出现的单元图形，可以只绘出一个单元，其余单元可以简化绘制，但是必须用细实线画出各单元的极限位置，并标出单元顺序号，如数码管等6),一般在每个元器件上都标出代号，其代号应和电路图和逻辑图保持一致代号的位置标注在该元器件图形符号或外形的左方或上方7),可见跨接线用粗实线绘制，不可见的用虚线绘制8),当印制板两面均装元器件时，一般要画两个视图图,10-6,印制电路板装配图,6.,实物装配图,实物,装配图是工艺图中最简单的图，它以实际元器件的形状及其相对位置为基础，画出产品的装配关系这种图一般只用于教学说明或指导初学者制作入门。
但与此同类性质的局部实物图，在产品生产装配中仍有使用10.4,电子工程图的识图方法,识图就是对电路进行分析，识图能力体现了对知识的综合应用能力通过识图，不仅可以开阔视野，提高评价电路性能的能力，而且可以为电子电路的应用提供有益的帮助1.,了解用途，找出通路,了解,所识电路用于何处及所起作用是识图中非常重要的一步，对于分析整个电路的工作原理和各部分功能及性能指标均具有指导意义可根据其使用场合大概了解其主要功能和性能指标，然后在原理图上依据信号的流向找出通路2.,对照单元，各个击破,沿着,信号的主要通路，以有源器件为中心，对照单元电路或功能电路，将所识电路分解为若干具有独立功能的部分，再按照功能模块各个独立分析如稳压电源一般均有调整管、基准电压电路、输出电压取样电路、比较放大电路和保护电路等部分；正弦波振荡电路一般均有放大电路、选频网络、正反馈网络和稳幅环节等部分3.,沿着通路，画出框图,沿着,信号的流向，首先将每部分电路用框图表示，并用合适的方式,(,文字、表达式、曲线、波形,),扼要表示其功能；然后根据各部分的联系将框图连接起来，得到整个电路的方框图，由方框图分析各部分电路的相互配合、电路的整体功能和性能特点。
4.,估算指标，分析,(,逻辑,),功能,选择,合适的方法分析每部分电路的工作原理和主要功能，这不但要能够识别电路的类型，如放大电路、运算电路、电压比较器、组合逻辑电路、时序逻辑电路等，而且要能够定性分析电路的性能特点，如放大能力的强弱、输入和输出电阻的大小、振荡频率的高低、输出量的稳定性、电路所实现的逻辑功能等如有必要还可对各部分电路进行定量估算，通过估算了解影响电路性能变化的因素，得到整个电路的性能指标，为调整、维修和改进电路打下基础在识图时，应首先分析电路主要组成部分的功能和性能，必要时再对次要部分做进一步分析。
