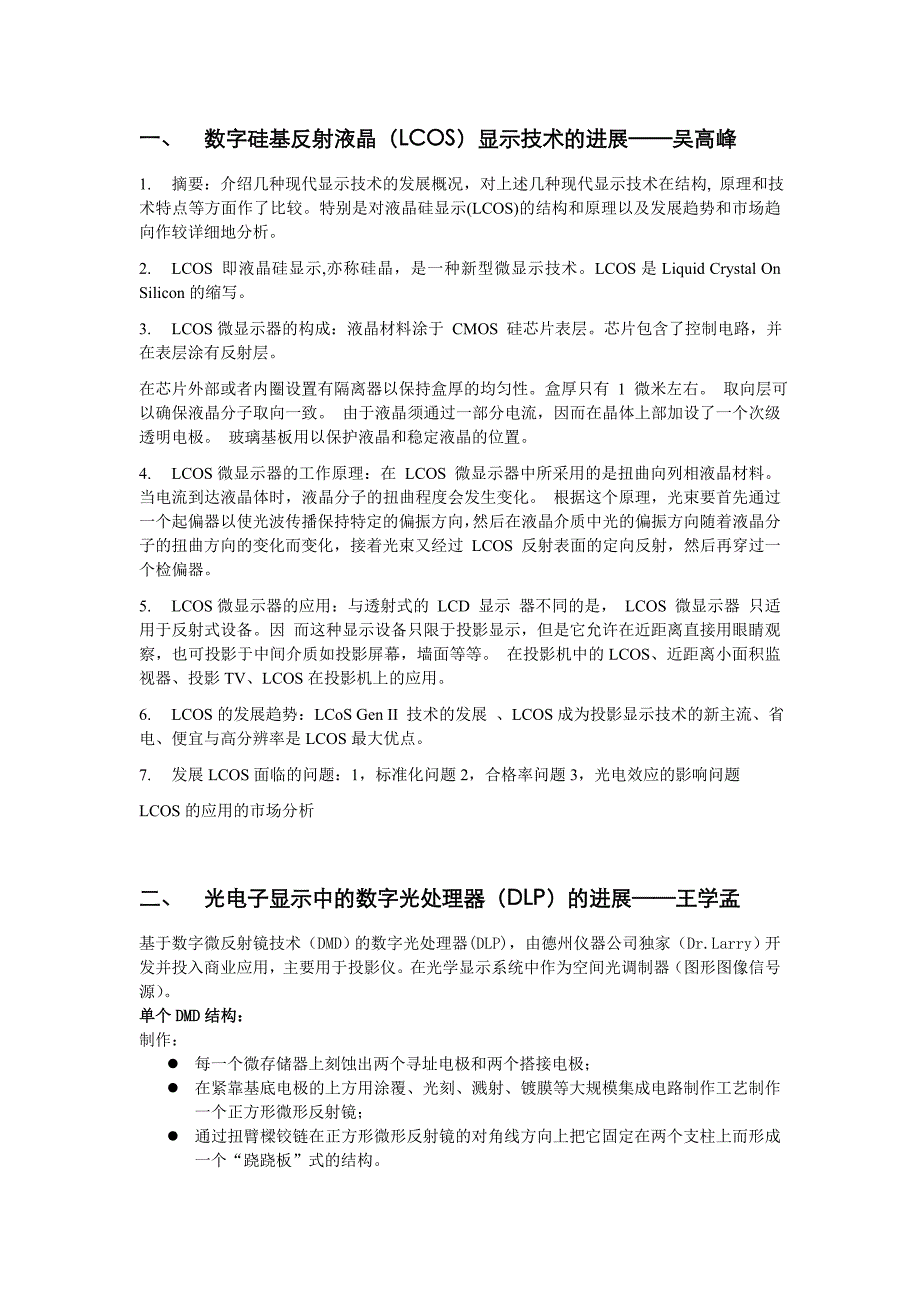

一、 数字硅基反射液晶（LCOS）显示技术的进展——吴高峰1. 摘要：介绍几种现代显示技术的发展概况，对上述几种现代显示技术在结构, 原理和技术特点等方面作了比较特别是对液晶硅显示(LCOS)的结构和原理以及发展趋势和市场趋向作较详细地分析2. LCOS 即液晶硅显示,亦称硅晶，是一种新型微显示技术LCOS是Liquid Crystal On Silicon的缩写3. LCOS微显示器的构成：液晶材料涂于 CMOS 硅芯片表层芯片包含了控制电路，并在表层涂有反射层 在芯片外部或者内圈设置有隔离器以保持盒厚的均匀性盒厚只有 1 微米左右 取向层可以确保液晶分子取向一致 由于液晶须通过一部分电流，因而在晶体上部加设了一个次级透明电极 玻璃基板用以保护液晶和稳定液晶的位置4. LCOS微显示器的工作原理：在 LCOS 微显示器中所采用的是扭曲向列相液晶材料当电流到达液晶体时，液晶分子的扭曲程度会发生变化 根据这个原理，光束要首先通过一个起偏器以使光波传播保持特定的偏振方向，然后在液晶介质中光的偏振方向随着液晶分子的扭曲方向的变化而变化，接着光束又经过 LCOS 反射表面的定向反射，然后再穿过一个检偏器。
5. LCOS微显示器的应用：与透射式的 LCD 显示 器不同的是， LCOS 微显示器 只适用于反射式设备因 而这种显示设备只限于投影显示，但是它允许在近距离直接用眼睛观察，也可投影于中间介质如投影屏幕，墙面等等 在投影机中的LCOS、近距离小面积监视器、投影TV、LCOS在投影机上的应用6. LCOS的发展趋势：LCoS Gen II 技术的发展 、LCOS成为投影显示技术的新主流、省电、便宜与高分辨率是LCOS最大优点7. 发展LCOS面临的问题：1，标准化问题2，合格率问题3，光电效应的影响问题LCOS的应用的市场分析二、 光电子显示中的数字光处理器（DLP）的进展——王学孟基于数字微反射镜技术（DMD）的数字光处理器(DLP)，由德州仪器公司独家（Dr.Larry）开发并投入商业应用，主要用于投影仪在光学显示系统中作为空间光调制器（图形图像信号源）单个DMD结构：制作：l 每一个微存储器上刻蚀出两个寻址电极和两个搭接电极；l 在紧靠基底电极的上方用涂覆、光刻、溅射、镀膜等大规模集成电路制作工艺制作一个正方形微形反射镜；l 通过扭臂樑铰链在正方形微形反射镜的对角线方向上把它固定在两个支柱上而形成一个“跷跷板”式的结构。
部件（由下到上）： CMOS基底；搭接组件、偏压/静止总线、轭板寻址电极；搭接尖端、寻址电极、 轭板、扭臂梁铰链；反射镜工作原理：l 由于在微反射镜和寻址电极之间存在差动电压，可以构成使微反射镜绕扭臂梁旋转的力矩，在旋转的力矩的作用下，微反射镜将一直被锁定在某一位置上，当复位信号出现时微反射镜便可回到正常位置；每一个微反射镜皆可以倾斜（10度），于是照射在上面的光线也就会出现直射和“斜射”两种状态，不同的倾斜状态对应反射光的明暗状态l 也可以把它们看成是一个由大约50万至130万（848×600）个正方形微反射镜一个挨一个排列成的“微反射镜阵列”，通过不同像素的倾斜（反射光的明暗）来还原图像 制作工艺l 采用制作大规模集成电路的工艺:l 用CMOS-互补金属氧化物工艺在硅基片上制作记忆单元和寻址电极;l 再在硅片表面覆盖一层高分子聚合物；l 用光刻、溅射刻透聚合物层，制作支撑柱；l 镀一层薄的铝膜，作为扭臂梁层，镀一层厚的铝膜作为反射镜层；用光刻法刻出扭臂梁和反射镜；l 用离子刻蚀法除去余下的高分子聚合物层，最后就形成架空的微反射镜投影仪：l 单片DMD机（主要应用在小型投影机产品）;l 两片DMD机（应用于大型拼接显示墙）;l 三片DMD机（应用于超高亮度投影机）。
单片式：单片ＤＭＤ芯片，由色轮产生单色光，将先后的不同颜色的图片在一帧的时间合成彩色图像三片式：三片ＤＭＤ芯片，由分光棱镜从白光分出三原色光投射到芯片，同时形成三种颜色的图像，再经过棱镜系统合成为彩色图像输出高画质，高效率，高费用ＤＬＰ优点：DLP投影机清晰度高、、画面均匀、色彩锐利、、，随着分辩率的增加，亮度也在增加，较高的分辩率意味着有更多的微反射镜反射光对比度高、高清晰度、高亮度、色保真度高、可靠性高、响应时间快技术发展方向：l DLP技术发展方向是低成本、高画质的技术目标;l 加大DMD芯片底板的硅晶圆口径和改善新型封装技术;l 在提高DLP投影机画面质量的技术实现上，TI 发布 SCR (sequential Color Recapture)即相续彩色扑捉技术用于提升投影机的亮度和色彩表现；l 从DMD控制器LSI到DMD元件的数据传送方面采用DDR（Double Data Rate）模式;三、 分形概说---及其在数字全息显示中的应用——梁艳明1、混沌20世纪永远被铭记的三大科学成就是：相对论、量子论和混沌理论混沌理论否定了包括巨观世界拉普拉斯﹙Laplace﹚式的决定型因果律,即关于决定论的可预测性。
混沌是一种非周期性的动力学过程,是研究无序中的有序混沌是由确定性的规律生成，它是一种对初始条件非常敏感并有依赖性和回复性的非周期运动2、分形图形（1）一个非常复杂且具有精细结构的图形可以用很少的，非常简单的规则产生2）取结构的任何一部分，并且放大至足够倍数，就会出现与原来一样的结构这种特性称为自相似性具有上述两个特性的图形被称为分形图形分形图形的例子：（1）Sierpinski 三角形：考虑一个填满东西的三角形，从其中间挖掉一块，使原三角形剩下三个相等的部分，且每一部分的面积是原来的1/4，对这三个三角形再类似于上述作法各从其中挖去一块，于是便得到了九个三角形，依此类推以至无穷2）Koch雪花曲线：先画一个等边三角形，把边长为原来三角形边长的三分之一的小等边三角形选放在原来三角形的三条边上，由此得到一个六角星；再将这个六角星的每个角上的小等边三角形按上述同样方法变成一个小六角星……如此一直进行下去，就得到了雪花的形状雪花的每一部分经过放大都可以与它的整体一模一样3）Julia集（4）Mondelbrot集（5）Newton/Nova 分形3、迭代函数系统(Iterated Function Systems IFS)模型l w (x1,x2) = (a x1 + b x 2 +e , c x 1 + d x 2 +f )l 其中 a, b, c, d, e, f 均为实数，则称 w 为二维仿射变换.l 在直角坐标中其形式为：l IFS的吸引子 (Attractor)：是指相空间的一个点集或一个子空间，随着时间的流逝，在暂态消亡之后，所有轨迹线都趋向于它。
吸引子是稳定的不动点给定了一个IFS，也即是确定了其中仿射变换的个数及每个变换的六个参数，我们就可以在计算机上绘出其直观的吸引子的形状4、分形图形的特征（1） 分形图形具有无穷细微的结构如 Sierprinski 三角形所描述的,在任意比例尺下(或任意放大后)仍包含有丰富,细緻的微结构,放大的越大,人眼可见的细节越多2）分形图形无法用经典的数学方法来描述它既不是满足某一几何条件的点的轨迹，也不是数学方程的解集3）分形图形具有自相似性如 Sierprinski 三角形，它的任意局部与全图有严格的几何相似性4）分形图形可用迭代(IFS)方式生成分形图形虽然其固有的结构很复杂，但其定义却很简明，而且往往可用迭代的方式生成 Sierprinski 三角形其结构虽然较复杂，但其模型仅由三个收缩仿射变换中的18个系数唯一确定5）分形图形具有分数维l 计算公式：D = ln a / ln b其中D是分形图形集的分数维数, a 是自相似的概率分片数, b 是伸缩率.即一个有界集合可以分成 a 个大小为 1/b 倍的与原集相似的子集.l Koch曲线的维数是1.2618维:它接近一个平面，因为它明显地具有“高度”，然而它却并不是一个平面，不是一个二维的曲线。
它高过一维，但却不到二维l Sierpinski三角形的维数大约是1.5850：它的面积等于零，它的维数自然小于 2 ，但是却永远达不到 1 ，因为，无论何处，它都不接近一条线5、分形的应用l 分形分维的经络形态及解剖结构l 肝脏超声图像分形特性的研究l 分形理论在医学图像边缘增强和检测中的应用研究l 分形几何在医学图像处理中的应用l 分形与经济学l 分形与气象学l 分形音乐6、数字点阵全息图l 数字点阵全息图是由计算机控制的激光光束干涉点阵刻蚀而成.l 它是依赖计算机产生图形并通过计算机精密地控制干涉激光束在记录介质上刻蚀点阵衍射光栅来实现这种标志的图案是由一些极小的光栅点（约几十至一百微米左右）组成的，而每一个光栅点又包含非常微细的光栅（小于一微米），在制作过程中，电脑按制作要求对光栅点逐点进行编码使每一个点上的光栅的方向或密度发生变化从而达到预定的视觉效果；对光栅点的编码方式和方法是根据图案的具体设计而定，l 用点阵分形全息术制作的全息图案，由于其特性所决定不能通过照相、复印或电脑扫描等手段来复制 四、 高功率光纤激光器及其应用——李奕鑫（一）、高功率光纤激光器的应用领域有哪些？l 金属和非金属材料的加工与处理；l 激光雕刻；l 激光产品打标；l 激光焊接，焊缝清理；l 精密打孔；l 激光检测和测量；l 激光图形艺术成像；l 激光雷达系统，污染控制；l 传感技术和空间技术；l 激光医学等等。
二）、说明高功率光纤激光器的主要特性1、高功率光纤激光器在光纤材料中掺杂铒(Er)，铥(Tm)，镨(Pr)，镱(Yb)等不同的稀土元素使光纤激光器有多种不同的输出波长；2、融合了双包层泵浦技术(Double Cladding Pumped Technology) 与特殊工艺；3、波长范围可以从蓝、绿、红可见波长到2000nm；4、光纤激光器输出的连续激光功率从百毫瓦量级上升到百瓦的量级,千瓦量级,乃至万瓦量级三）、说明高功率光纤激光器的主要优点l 转换效率高l 寿命长l 可在恶劣的环境下工作l 其外型紧凑体积小（光纤激光器模块的体积大约有一本字典的大小）l 方便光纤导出l 易于系统集成l 无有体积庞大的电源系统（四）、简述高功率光纤激光器的工作原理光纤激光器是在光纤放大器的基础上而发展起来的它是利用掺杂稀土元素的光纤，再加上一个恰当的反馈机制而形成的其中，掺杂稀土元素的光纤充当光纤激光器的增益介质在光纤激光器中有一根非常细的光纤纤芯，由于外泵浦光的作用，在光纤内便很容易形成高功率密度，从而引起激光工作物质能级的粒子数反转一般是采用光纤光栅构成光纤激光器的谐振腔若在包层光纤材料中掺杂不同的稀土元素，例如掺杂铒(Er)，铥(Tm)，镨(Pr)，镱(Yb)等不同的稀土元素即会使得光纤激光器有多种不同的激光波长输出。
如果用多个多模激光二极管同时耦合至双包层光纤上，就可以获得高功率的激光输出高功率光纤激光器具有以下关键技术：1、用于泵浦的宽面、多模大功率激光二极管;2、截面为梅花瓣形的内包层或多孔的双包层光纤；3、单模掺镱纤芯;4、锥形捆扎或树叉形双包层光纤泵浦光导入口;5、特殊或专门的耦合技术;6、光纤光栅谐振腔五）、画出高功率光纤激光器的基本结构示意图泵浦光970nm泵浦光970nm激光输出光。
