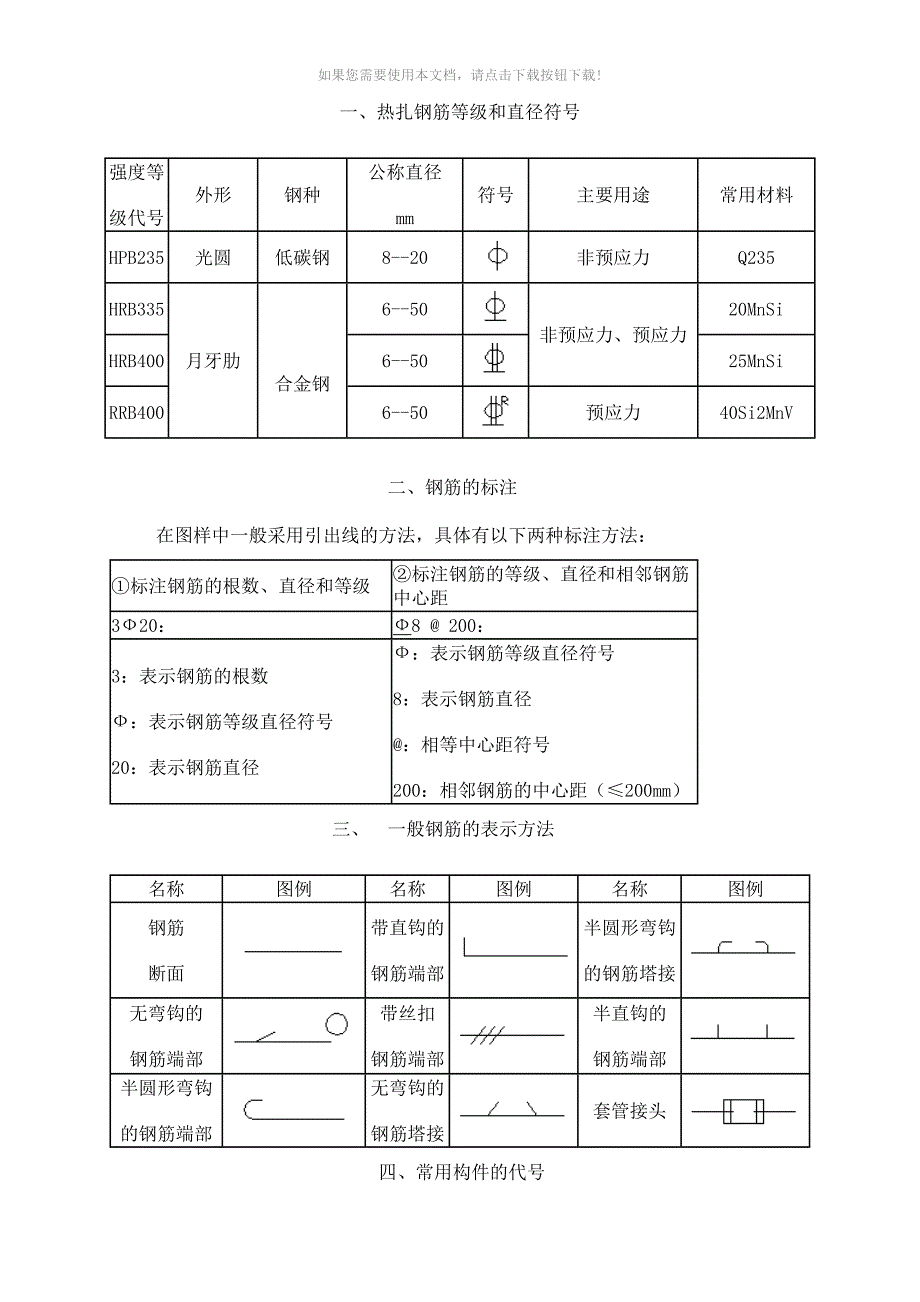

如果您需要使用本文档，请点击下载按钮下载!一、热扎钢筋等级和直径符号 强度等 级代号外形钢种公称直径 mm符号主要用途常用材料HPB235光圆低碳钢8--20非预应力Q235HRB335月牙肋 合金钢6--50非预应力、预应力20MnSiHRB4006--5025MnSiRRB4006--50预应力40Si2MnV二、钢筋的标注 在图样中一般采用引出线的方法，具体有以下两种标注方法：①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距3Ф20：Ф8 @ 200：3：表示钢筋的根数 Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号 8：表示钢筋直径@：相等中心距符号200：相邻钢筋的中心距（≤200mm） 三、 一般钢筋的表示方法 名称图例名称图例名称图例钢筋 断面带直钩的 钢筋端部半圆形弯钩 的钢筋塔接无弯钩的 钢筋端部带丝扣 钢筋端部半直钩的 钢筋端部半圆形弯钩 的钢筋端部无弯钩的 钢筋塔接套管接头四、常用构件的代号如果您需要使用本文档，请点击下载按钮下载!序号名称代号序号名称代号序号名称代号1板B15吊车梁DL29基础J2屋面板WB16圈梁QL30设备基础SJ3空心板KB17过梁GL31桩ZH4槽形板CB18连系梁LL32柱间支撑ZC5折板ZB19基础梁JL33垂直支撑CC6密筋板MB20楼梯梁TL34水平支撑SC7楼梯板TB21懔条LT35梯T8盖板或沟盖板GB22屋架WJ36雨蓬YP9挡雨板或口板檐板YB23托架TJ37阳台YT10吊车安全走道板DB24天窗架CJ38梁垫LD11墙板QB25框架KJ39预埋件M12天沟板TGB26钢架GJ40天窗端壁TD13梁L27支架ZJ41钢筋网W14屋面梁WL28柱Z42钢筋骨架G如果您需要使用本文档，请点击下载按钮下载!五、 钢筋符号及表示方法1、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10，加密区间距100，非加密区间距200，全为四肢箍⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍如果您需要使用本文档，请点击下载按钮下载!2、梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ253、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍⑵ 2Φ22+(4Φ12) 表示2Φ22 为通长，4φ12架立筋，用于六肢箍⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25⑷ 2Φ22+2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
4、 梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ185、 梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内如果您需要使用本文档，请点击下载按钮下载!⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25⑶ 6Φ25(-2)/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座⑷ 2Φ25+ 3Φ22(-3)/5Φ25 表示有两排筋，上排筋为5根2Φ25伸入支座，3Φ22，不伸入支座下排筋 5Φ25，通长布置6、 标注示例：KL7（3）300×700 Y500×250N4Φ18φ10@100/200(2) 2Φ25（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
Y500×250 表示梁下加腋，宽500，高250N4Φ18 表示梁腰中抗扭钢筋φ10@100/200(2) 2Φ25 表示箍筋和架立筋0.100 表示梁上皮标高 （注：可编辑下载，若有不当之处，请指正，谢谢!） 。
