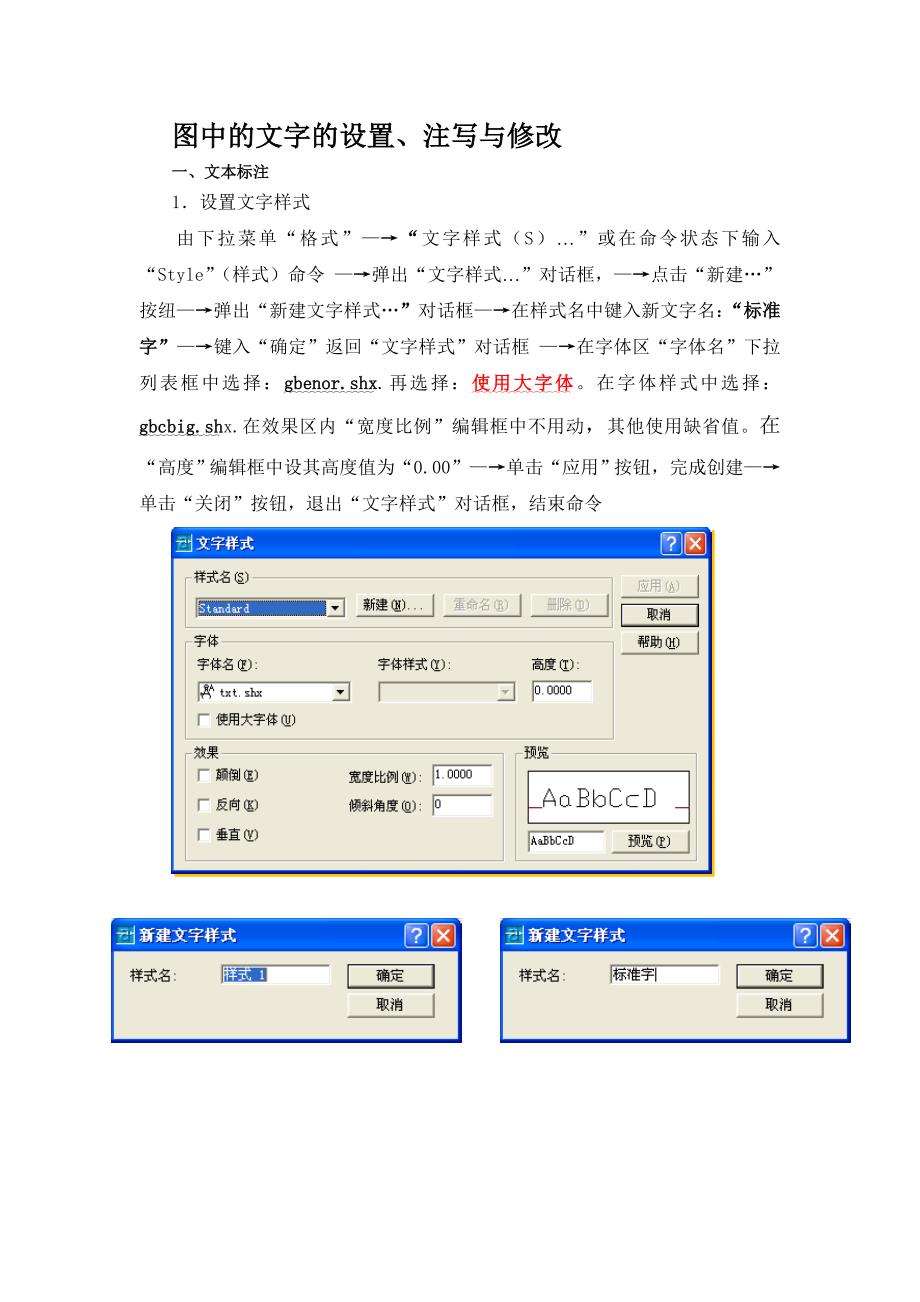

图中的文字的设置、注写与修改一、文本标注1．设置文字样式由下拉菜单“格式”—→“文字样式（S）…”或在命令状态下输入“Style”（样式）命令 —→弹出“文字样式…”对话框，—→点击“新建…”按纽—→弹出“新建文字样式…”对话框—→在样式名中键入新文字名：“标准字”—→键入“确定”返回“文字样式”对话框 —→在字体区“字体名”下拉列表框中选择：gbenor.shx.再选择：使用大字体在字体样式中选择：gbcbig.shx.在效果区内“宽度比例”编辑框中不用动，其他使用缺省值在“高度”编辑框中设其高度值为“0.00”—→单击“应用”按钮，完成创建—→单击“关闭”按钮，退出“文字样式”对话框，结束命令 2．文本标注（1）单行文本标注输入命令：下拉菜单：绘图 →文字 →单行文字 命令：DT命令输入后，AutoCAD提示：当前文字样式: 工程图中的尺寸 当前文字高度: 3.5指定文字的起点或 [对正(J)/样式(S)]: 指定文本起点指定高度 <2.5000>:不用输入字高指定文字的旋转角度 <0>:指定字体的旋转角度输入文字: 输入文本内容。
输入文字：继续输入文字或按“回车”键结束命令其中对正(J)选项用于设置文本的对齐方式样式(S)选项用于设置文本的使用样式2）多行文本标注输入命令：下拉菜单：绘图 →文字 →多行文字（M） 绘图工具条：选择图标 命令：MT命令输入后，AutoCAD提示要指定两对角点，确定文本书写的矩形区域然后弹出图 3－42 所示的“多行文本编辑器”对话框在此可编辑文本、设置字体、字符高度，并且各部分文字可采用不同的高度、字体和颜色等图 3－42 “多行文本编辑器”对话框 各标签含义：“字符”标签，此标签的各选项用来设置文字的字符样式，包括字体、字高、粗体、斜体、下划线、撤销、分式、颜色及符号等各选项特性”标签，此标签的各选项用于设置整个段落文字的特性，包括样式、对正、宽度、旋转等选项行距”标签，此标签有两个选项用来设置段落文字的行距查找/替换”标签，此标签可以查找和替换段落中的文字，包括查找、替换为、区分大小及全字匹配四个选项3）输入特殊符号 在AutoCAD中，有些特殊符号不能用标准键盘直接输入，但是可以使用某些替代形式输入这些符号，常用的有：％%C：注写“Φ”直径符号 ％％D：注写“°”角度符号％%P：注写“± ”符号 ％％％：注写“％”百分比符号％%O：开始/关闭字符的上划线 ％％U：开始/关闭字符的下划线注：特殊字符“Φ”直径符号不是中文数字，其在中文文本中显示为“？”。
3．文本编辑图 3－43“编辑文字”对话框（1）用Ddedit 命令编辑文本 输入命令：从工具条选取：修改→对象→文字→编辑(E)… 命令：ED命令输入后，提示：选择注释对象或 [放弃(U)]:选择要编辑的文本后回车，则AutoCAD弹出如图 3－43 所示的“编辑文字” 对话框，在其中的“文字”框中用户可编辑文本的内容修改完毕后单击“确定”按钮即可如果选择了用MTEXT命令注写的文字，AutoCAD将弹出“段落文字编辑器”对话框要修改的文字显示在该对话框中，修改后选择“确定”按钮即可退出上述对话框后，AutoCAD会继续出现上行提示，可继续选文字进行修改，也可按回车键结束命令2）用Properties命令编辑文本输入命令：命令：Properties 下拉菜单：工具→特性（I） 下拉菜单：修改→特性（P） 从标准工具栏选取：“特性”图标 命令输入后，AutoCAD弹出“Properties”（实体特性管理器）对话框，弹出对话框后，选择要修改的文字，若选择一个实体，“实体特性管理器”对话框中将列出该实体的详细特性以供修改；若选择多个实体，“实体特性管理器”对话框中将列出这些实体的共有特性以供修改。
