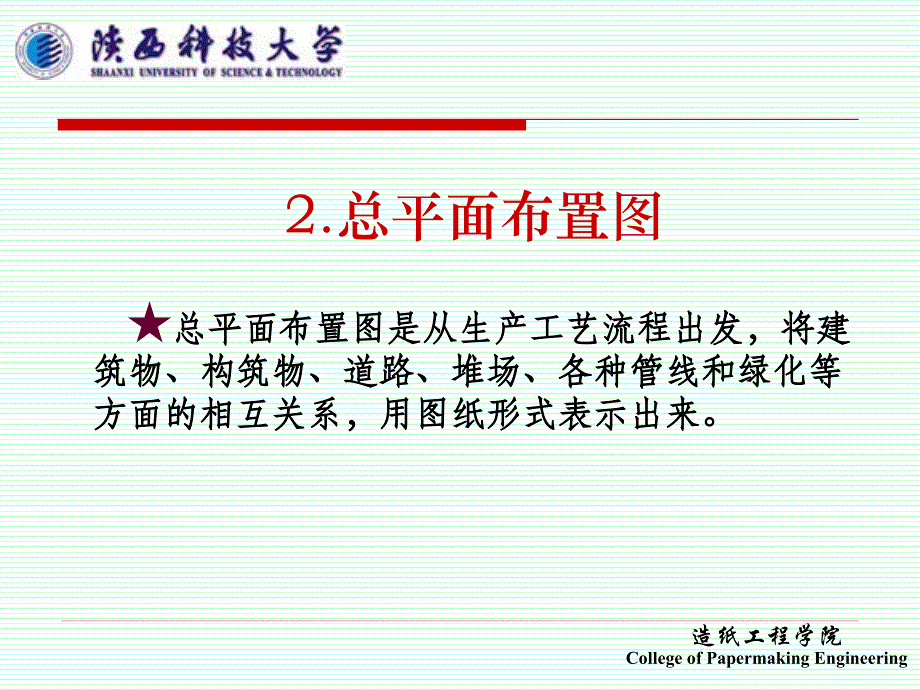

造纸工程学院College of Papermaking Engineering2.总平面布置图 ★★总平面布置图是从生产工艺流程出发，将建总平面布置图是从生产工艺流程出发，将建筑物、构筑物、道路、堆场、各种管线和绿化等筑物、构筑物、道路、堆场、各种管线和绿化等方面的相互关系，用图纸形式表示出来方面的相互关系，用图纸形式表示出来 造纸工程学院College of Papermaking Engineering ★★总平面布置一般按照工艺流程合理、布置紧总平面布置一般按照工艺流程合理、布置紧凑、消防通道畅通、运输方便、美化和绿化环凑、消防通道畅通、运输方便、美化和绿化环境的原则进行境的原则进行★★总平面布置内容一般有原料区、生产区、辅总平面布置内容一般有原料区、生产区、辅助生产区、仓储区、动力区、给排水处理区、助生产区、仓储区、动力区、给排水处理区、办公区、宿舍及绿化区等办公区、宿舍及绿化区等 造纸工程学院College of Papermaking Engineering2.1 2.1 比例比例 ★★一般采用的比例：一般采用的比例：1:5001:500 1:1000 1:1000 1:2000 1:2000 造纸工程学院College of Papermaking Engineering2.2 2.2 建筑物、预留建筑物建筑物、预留建筑物 ★★建筑物长宽按比例绘制，线宽在建筑物长宽按比例绘制，线宽在0.80.8～～1.0mm1.0mm，连续线；预留建筑物采用虚线表，连续线；预留建筑物采用虚线表示。
示 ★★建筑物层数：建筑物层数：nFnF ( (如：如：3F3F为为3 3层）层） 造纸工程学院College of Papermaking Engineering2.3 2.3 坐标坐标 ★★设定原点坐标（相对坐标原点）设定原点坐标（相对坐标原点） ★★以以““m m””为单位，精确到为单位，精确到““ｍｍｍｍ”” 造纸工程学院College of Papermaking Engineering2.4 2.4 风玫瑰图风玫瑰图 ★★风玫瑰图分为风频玫瑰图和风速玫瑰风玫瑰图分为风频玫瑰图和风速玫瑰图，一般在总平面图上只表示出风频玫图，一般在总平面图上只表示出风频玫瑰图作为总平面布置图的依据在看风瑰图作为总平面布置图的依据在看风玫瑰图时，风向是由外边吹向中心的玫瑰图时，风向是由外边吹向中心的实线表示全年风频情况，虚线表示实线表示全年风频情况，虚线表示6-86-8月夏季风频情况正上方箭头方向指向月夏季风频情况正上方箭头方向指向北北““N N”” 造纸工程学院College of Papermaking Engineering如：如： 造纸工程学院College of Papermaking Engineering2.5 2.5 道路、厂房间距及围墙道路、厂房间距及围墙 ★★单车道宽：单车道宽：3.53.5～～4.0m4.0m ★★双车道宽：双车道宽：7.07.0～～9.0m9.0m ★★交叉口： 圆角，交叉口： 圆角，R R单为单为9m9m，，R R双为双为7m7m ★★消防通道：宽度消防通道：宽度≥≥4.0m4.0m，净高，净高≥≥4.5m4.5m ★★厂房间距：一般厂房间距：一般≥≥15m15m，若建筑物高度，若建筑物高度超过超过15m15m，间距，间距L=(h1+h2)/2L=(h1+h2)/2，要求在太，要求在太阳直射时，阳直射时，““4545°”°”角可以照到墙基。
角可以照到墙基 造纸工程学院College of Papermaking Engineering ★★围墙：围墙： ★★管道敷设：管道敷设： ★★高架管道敷设：跨越铁路高架管道敷设：跨越铁路≥≥6.0m6.0m 主干道主干道 ≥ ≥5.5m5.5m 次干道次干道 ≥ ≥4.5m4.5m ★★地沟敷设：水管及有腐蚀性的管道地沟敷设：水管及有腐蚀性的管道 ★★地面敷设：地面敷设： 造纸工程学院College of Papermaking Engineering 2.6 2.6 图例图例 2.7 2.7 建筑系数、场地利用系数建筑系数、场地利用系数 建筑系数建筑系数 = = x100%x100%场地利用系数场地利用系数 = = 建筑系数建筑系数 ＋＋ x100%x100% ★★造纸企业的建筑系数不宜低于造纸企业的建筑系数不宜低于2525％，场地利用系％，场地利用系数不宜低于数不宜低于5050％。
％ 造纸工程学院College of Papermaking Engineering2.8 2.8 绿化绿化 绿化系数 绿化系数 = = ××100%100% ★★厂内道路绿化厂内道路绿化 ★★厂前区绿化厂前区绿化 ★★卫生防护地带绿化卫生防护地带绿化 ★★绿化系数不宜低于绿化系数不宜低于1515％％ 。
