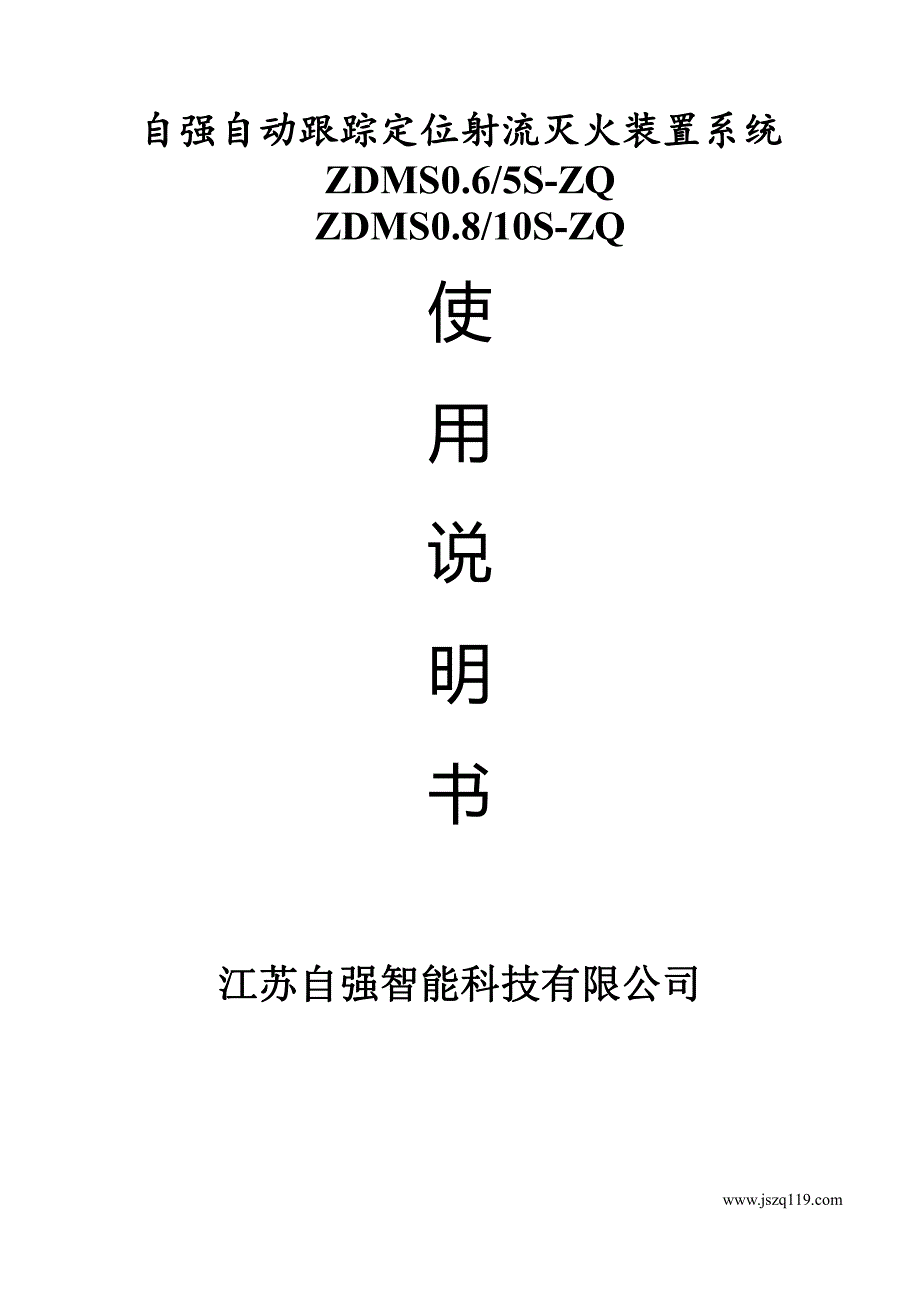

自强自强自动跟踪定位射流灭火自动跟踪定位射流灭火装置装置系统系统 ZDMS0.6/5S-ZQ ZDMS0.8/10S-ZQ 使用说明书江苏自强智能科技有限公司江苏自强智能科技有限公司2一、一、自动跟踪定位射流灭火系统自动跟踪定位射流灭火系统简介简介我公司生产的 ZDMS 自动跟踪定位射流灭火装置， 是针对现代大空间建筑的需要利用自然界的可燃物质在燃烧时所释放出的大量的辐射线，利用红、紫外传感器、计算机、机械传动、远程通讯等技术，通过一整套电子控制电路构成的高度智能化的现代消防自动跟踪定位消防炮灭火系统装置是电气控制喷射灭火设备，可喷水或泡沫液是基于射流技术、红紫外扫扫描定位技术、自动控制工程原理设计制造的光点一体化产品，具有早起火灾自动定位灭火、远程手动/自动控制、状态反馈、控制简单灵活等功能特点可方便接入各种火灾自动报警（联动）系统 , 灭 火 装 置 包 括 自 动 跟 踪 定 位 射 流 灭 火 装 置 ZDMS0.6/5S-ZQ 、 ZDMS0.8/10S-ZQ 、ZDMS0.8/20S-ZQ、ZDMS0.9/30S-ZQ、ZDMP0.25/5S-ZQ、ZDMP0.25/10S-ZQ。
二、二、自动跟踪定位射流灭火系统原理及特点：自动跟踪定位射流灭火系统原理及特点：系统采用先进的红紫外传感技术和中央处理器，全天候主动监测所保护范围的一切火源，该装置具备视频传输功能，对所监控区域 24 小时实时监控如果发生火灾，装置立即启动，对火源进行 360°全方位扫描，确定锁定火源方位后，中央驱动器发出指令，启动水泵，打开电池阀，灭火装置对准火源主动射水灭火，通过视频观测现场火灾，火源扑灭后，中央控制器再发出指令停止射水，并停止相关联动设备如果有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回答监控状态1、采用电动机进行水平、仰俯旋转；2、具有扫描式自动定位器（扫描定位+现场图像采集），实现自动寻的火苗，定点扑灭火功能，并能摄取现场图像；3、启动方式灵活（开关信号、串口、手动）可接入各种消防报警（联动）系统；4、可远程手动/自动控制；5、采用 CAN 总线控制，最远可达到 5000 米；6、角度反馈和极限位置反馈，自动停机功能；7、压力消耗极低；8、重量轻，节后紧凑，护罩坚固，安装维护简便三、组成三、组成ZDMS 自动跟踪定位射流灭火系统是由自动消防炮、消防管道、水流指示器、电磁（动）阀、检修阀、现场视频 CCD、火灾探测组件、现场区域控制箱、声光报警器、手动报警按钮、手动控制器、火灾报警控制器、视频图像记录仪、消防水泵、储水池、水泵接合器，线缆等组成。
3四、四、自动跟踪定位射流灭火装置的安装自动跟踪定位射流灭火装置的安装1.灭火装置（以下简称水炮）管路设备安装灭火装置管 路部件安装顺序如 下图：（2） 如下图：在两管法兰之间放入密封圈后依次将法兰孔对齐，然后将放上一个平垫的螺丝从一侧插入安装孔，再在另一侧放上平垫，旋上螺母后用扳手拧紧到适当程度，其它孔按相同4方法完成 (3)如下图：安装固定支架，值得注意的是因为安装环境不同，固定支架有不同的安装样式，需根据现场情况选择最适合的安装样式供水管路的施工方法应严格按照管路安装规范进行4)安装完成后，在水炮外壳箭头标注处插好紫外管，如下图：52. 灭火装置管路安装注意事项（1）水炮和相关组件应在管道安装完毕并进行冲洗试压后进行安装安装前应妥善保管，并采取相应的防尘、防潮、防腐措施2）保护范围内不宜有障碍物遮挡水炮的探测、定位，水炮周围 0.5 米范围内不得有任何障碍物，以免影响水炮旋转（如上图）水炮喷水时，后坐力约为 750N,安装时要考虑管网的承重能力和稳固性6（3）必须保证电磁阀安装水平，进水口方向正确！必须保证水炮安装法兰对接面的水平！（4）安装时禁止直接旋转水炮壳体或强行扳动喷水嘴,以免对内部零件造成损坏。
5）安装时每台控制箱对应的水炮炮号不能重复（详见控制箱外部标签和水炮底部炮号序号）五五、现场区域控制箱外形及安装孔尺寸、现场区域控制箱外形及安装孔尺寸现场区域控制箱外形及安装孔尺寸如下图(单位 mm)：现场控制箱应安装于距离地面约 1.5m 高，且能够看到水炮状态的位置六、六、系统布线系统布线（1）水炮到现场区域控制箱：RVV3x1.5(水炮电源线 220V)+RVSP2x1.5(水炮控制线）（2）电磁阀到现场区域控制箱：RVV2x1.5(电磁阀电源线）（3） 现场区域控制箱到末端试水装置： RVV3x1.5(末端试水装置电源线)+RVSP2x1.5(信号总线)7（ 4 ） 现 场 区 域 控 制 箱 到 消 防 报 警 主 机 ： RVV3x2.5( 电 源 线 )+RVSP2x1.5( 信 号 总线)+RVSP2x1.5(远程控制线)（5）水炮到消防报警主机：SYV-75-5(视频线)水炮不带视频时，则不需布视频和远程控制线，系统也不具备远程控制功能）（6）消防报警主机到水泵房：RVV4x1.5(启泵线，启泵反馈线）注意：注意：本系统中所有控制和信号线缆应采用双绞屏蔽线缆此线缆为弱电线缆，不能与电磁阀电源线共管敷设，采用线槽敷设时，须采用分隔线槽。
七、七、系统接线系统接线1. 水炮及电磁阀接线水炮自带线缆长约 1.5 米（其中 3 芯线缆为电源线，红色火线，黑色零线，黄色地线；双绞线为控制线，红色为正极，黑色为负极），与增设线缆对接时，各线头须焊接后分别绝缘包裹，并做好颜色记录本公司配备 220V 转 12V 直插式摄像头电源适配器,可与水炮电源线并联)注意：由于水炮需 360 度旋转，电缆线必须预留足够长度，否则会损坏设备！2. 现场区域控制箱接线8如上图：水炮、电磁阀线缆分别接在图中对应位置；右侧开阀反馈接信号模块(输入模块）9、10 号端子，信号总线接模块 2、4 号端子；远程控制线接左下角中控 485 位置，与远程手动控制盘自带线对接；本系统区域控制箱最多同时控制 4 台水炮，在控制多台时，应注意电磁阀序号与水炮炮号对应3. 末端试水装置接线如上图：探测器与电磁阀分别接在智能解码器对应位置；开泵信号接输入模具 9、10 号端子，信号总线接模块 2、4 号端子4. 联动报警主机接线如上图：交流 220V 输出到现场区域控制箱；信号总线与所有信号模块（输入模块）2,4 号端子并联；开泵输出到水泵控制柜，泵房反馈接继电器常开输入；24V 输出到远程手动控制盘。
水炮视频线依次与硬盘录像机视频接口对9硬盘录像机设置使用详见说明书，设置密码：zq123456.八八、灭火装置手动测试、灭火装置手动测试（1）确认接线无误后依次打开现场区域控制箱电源开关、水炮电源开关、信号开关2）水炮通电后为手动状态（面板上对应炮号的自动指示灯不亮，此时自动无效），如下图：（3）先按“选炮”键选择要操作的炮号，按“上” 、“下”、“左” 、“右”键或拨动遥感方向将水炮喷嘴转动对准着火点，按“开阀”键开启电磁阀，同时联动主机起泵（此时对应炮号的开阀指示灯亮起）水炮出水后，再次调整喷嘴位置，让水柱对准着火点4）灭火完成后，按“开阀”键关闭电磁阀（此时对应炮号的开阀指示灯灭），此时需在主机上10复位停泵九九、灭火装置自动测试、灭火装置自动测试（1）将要测试的水炮转换成自动状态（对应炮号自动指示灯亮起），打开信号开关2）在此台水炮保护区域内置直径大于 700 毫米火盆一个，注于低于盆口约 100 毫米的清水，加入约 500ML 汽油3）点火后水炮将自动寻找火源同时开阀、启泵并射流灭火4）大约 3 分钟后水炮自动关闭电磁阀、自动复位，继续处于监视状态，同时主机复位关泵注意：在工程没有完全交接，现场有使用电焊等设备时，需将灭火装置全部置于手动状态或关注意：在工程没有完全交接，现场有使用电焊等设备时，需将灭火装置全部置于手动状态或关闭电源，否则因受干扰而引起灭火装置误动作造成损失，本公司不予负责！闭电源，否则因受干扰而引起灭火装置误动作造成损失，本公司不予负责！十十、末端试水装置测试、末端试水装置测试（1）通电后，火焰探测器处于监视状态（指示灯闪烁）。
2）在距离探测器探测面约 50 厘米处开启打火机并持续约 5 秒钟，探测器接收信号后启动电磁阀并启泵（此时探测器指示灯常亮）3）约 2 分钟后，将自动关闭电磁阀，探测器重回监视状态此时主机需复位停泵十一十一、报警主机使用、报警主机使用（1）确认接线无误后开启电源(出厂前已编辑过联动逻辑关系，如需重新编辑，参见主机说明书)2）测试时联动时按“消音”消音，按“复位”键复位及关泵（密码 119）十二十二、远程控制、远程控制远程控制是通过观察监控画面，利用手动控制盘对水炮实施远程手动控制1. 手动控制盘接线手动控制盘自带 4 芯线，红色、黑色与主机内 24V 输出对接，红色正极，黑色负极；黄色、绿色与现场控制箱中控 485 加长线对接，黄色正极，绿色负极2. 手动控制盘操作（1）接线通电正常后，窗口显示 0001，选择需要操作水炮远控地址按“确认”键，再长按“*”键至绿色指示灯亮起11（2）此时可根据监控画面对水炮进行手自动转换、调整炮口位置、开关阀门的操作3）此台水炮操作完成后，长按“*”键至绿色指示灯熄灭4）重新选择其它水炮的远控地址，重复上述操作进行远程控制备注：水炮远程地址码为：1--水炮总数量，不等同水炮炮号。
出厂前已设好，见控制箱内部标签）江苏自强智能科技有限公司江苏自强智能科技有限公司： 4000-656-119：0512—66913505。
