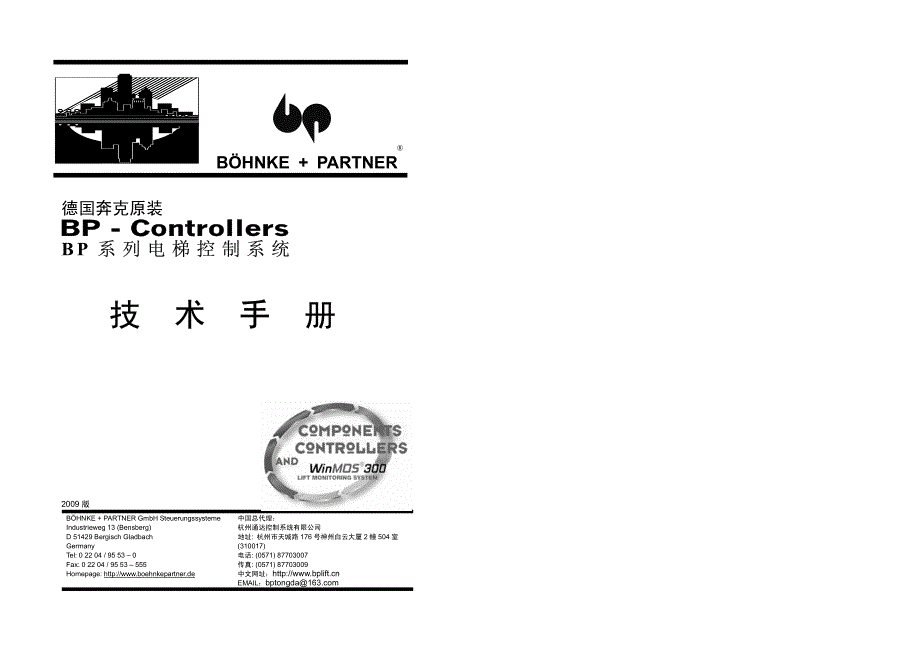

BÖHNKE + PARTNER GmbH Steuerungssysteme Industrieweg 13 (Bensberg) D 51429 Bergisch Gladbach Germany Tel: 0 22 04 / 95 53 – 0 Fax: 0 22 04 / 95 53 – 555 Homepage: http://www.boehnkepartner.de 中国总代理： 杭州通达控制系统有限公司 地址: 杭州市天城路 176 号神州白云大厦 2 幢 504 室 (310017) : (0571) 87703007 : (0571) 87703009 中文网址： EMAIL：bptongda@ 德国奔克原装 BP 系 列 电 梯 控 制 系 统系 列 电 梯 控 制 系 统 技术手册技术手册 2009 版 ® BÖHNKE + PARTNER BÖHNKE+PARTNER BP系列电梯控制系统技术手册 第1页 前言 一、 奔克公司(BÖHNKE + PARTNER)及 bp 系列产品 奔克公司(BÖHNKE + PARTNER GmbH)位于德国科隆，公司设计、开发、生产bp系列电梯控制 器及远程监控系统。
奔克公司可以提供全系列的控制系统， 也可以根据客户需要为其定制各种元部件 奔克公司为曳引梯和液压梯提供bp系列电梯控制系统，支持所有类型的电梯，包括使用无齿曳引 机的电梯，使用直流曳引机的电梯，液压电梯，双速电梯，ACVV电梯，VVVF电梯等包括单梯控 制和群控控制所有系统均内含远程监控功能 bp系列控制系统包含了几乎所有的各种电梯功能，数不胜数如果您所要求的最新功能在bp控制 系统中尚未包括，奔克公司还可以免费为您编写新的程序和功能bp系统中所有功能都是预置的，只 需在使用时设定选用即可，非常方便 奔克公司可为客户提供原装整柜，也可以提供元部件模块与组件，便于自行组装，降低成本 bp系列控制系统目前投放在中国市场上的主要有bp168、bp300、bp302、bp304和bp306五种型号 （一） bp168系统：由奔克公司于2006年推出，是一种非常经济的电梯控制器方案，专用于中低 端市场，例如货梯、低层住宅梯bp168系统主要特点包括： (1) 摩托罗拉32位工业级微计算机； (2) 最高层站双键集选16层； (3) 支持串行传输系统； (4) 支持绝对值编码器AWG或增量编码器CWG井道系统， 也支持磁开关或光电开关井道系统； (5) 内置远程监控功能； （二） bp300系统：可用于单梯控制和并联控制，在保持了bp168经济性的基础上，性能获得较 高提升，可以兼顾民用和商用市场。
bp300系统主要特点包括： (1) 摩托罗拉32位工业级微处理机； (2) 最高层站双键集选16层； (3) 用于单梯控制和并联控制； (4) 支持并行传输和串行传输系统； (5) 支持绝对值编码器AWG或增量编码器CWG井道系统， 也支持磁开关或光电开关井道系统； (6) 内置远程监控功能； （三） bp302系统：是目前bp系列中的主力品种，配置豪华，性价比最高它既可以用于单梯， 也可以用于群控主要特点包括： (1) 一个32位和五个16位摩托罗拉工业级微处理机； (2) 最高层站为双键集选32层； (3) 最高速度4.0 m/s； (4) 支持单梯控制，或最多6台电梯群控，任意设置群控中心，无需外加群控器； (5) 全串行控制系统（包括：轿厢内召、外召、变频器、绝对值编码器、远程监控、楼宇智能 化接口、环形防解体群控等）； (6) 井道和轿厢指令可以用串行传输，可以用并行传输，也可以串行和并行混合传输，非常灵 活； (7) 外召串行呼梯板SAP支持双门和双按钮支持各种显示接口如：二进制码，BCD码，格雷 码，7段码，10段码等自动设置、自动识别楼层； (8) 轿厢串行控制板SLP支持A、B、C三个门的轿厢。
指令按钮接口可扩展； BP系列电梯控制系统技术手册 BÖHNKE+PARTNER 第2页 (9) DCP数据控制技术，实现以绝对位置为原则的直接平层控制技术该项技术由奔克公司和 Loher公司发明目前支持DCP控制技术的变频器，有ZIEHL-ABEGG，RST，MICO2000， LOHER，DIETZ，KEB-F5等； (10) 可选用任意一种通用变频器(例如安川616G5)达到直接平层的效果； (11) 支持绝对值编码器AWG或增量编码器CWG井道系统， 也支持磁开关或光电开关井道系统； (12) 内置远程监控功能； （四） bp304系统：这是奔克公司的高档产品，其控制系统采用三个32位工业级微处理机，运行 速度和性能都得到了增强bp304系统的主要特点包括： (1) 三个摩托罗拉32位工业级微处理机； (2) 最高层站为双键集选64层； (3) 最多8台电梯群控，任意设置群控中心，无需外加群控器； (4) 最高速度4.0 m/s； (5) 提升高度400m； (6) 集成电路全部采用SMT技术，体积更小，集成度更高，可靠性更好； (7) 内置提前开门功能SMZ模块； (8) 内置停电应急照明控制和蓄电池充电控制装置BHG； (9) 内置继电器RAM模块； (10) 其它技术与功能等均与bp302系统相同； （五） bp306系统：这是bp304的升级换代产品。
bp306采用了更先进的通讯控制系统，即符合 CiA DSP 417标准的CANopen体系结构，提供了ISDN和以太网接口，等等这就使得电梯控制系统与 外围器件、外部世界的数据交换性能得到了更好的体现 奔克公司的产品已通过了各种标准与规定(TRA、EN81、ISO9001、EMC、CE、EN50081-1、EN 50082-2、prEN12015和prEN12016)安全部件均经过TÜV认证检验产品生产采用基于DIN40719工 业标准基础上的最新工艺公司所有产品在出厂前均经过严格的连续72小时试验和检验 二、 技术特点 (1) 硬件 典型的 bp 系列控制系统的组成与特点： ♦ 数字量输入输出模块； ♦ 主驱动功率接触器； ♦ 控制单元； ♦ 门控制接触器； ♦ 井道信号系统采用绝对值编码器 AWG-05； ♦ 提前开门及开门再平层模块； ♦ 轿内应急照明单元； ♦ 完备的文档； ♦ 开关和保险丝； ♦ 保护等级 IP54； ♦ 液晶显示器（中文可选） ，可用于诊断、故障显示、时间、召唤等；通过口令提供操作权限； ♦ 可根据日期、运行时数或运行次数进入保养模式，并提供 24V 信号； ♦ 可以通过菜单设置各种功能与参数； ♦ 既可直接与计算机连接，也可远程数据传送操作，实现远程监控； BÖHNKE+PARTNER BP系列电梯控制系统技术手册 第3页 (2) 软件 控制软件包括操作系统和电梯程序。
操作系统用于管理应用程序，控制和监测液晶显示、协处理 器、串行与并行接口、以及系统资源如内存、驱动器和定时器等电梯程序管理与控制曳引机、井道 信号系统、内外召唤、信号指示等，这些功能都可以通过操作面板的按键与显示屏实现通过一个庞 大而完整的菜单结构可以改变、分析系统参数与状态WinMOS300远程数据传与监控软件的功能极 为强大，带有集成数据库，可以管理各个厂家的电梯，且数量不限 更换主板EPROM可进行软件升级奔克公司长期提供软件升级与维护服务 (3) bp302/304/306 群控系统 采用bp302/304/306控制系统，通过串行口连接，可以实现2-8台电梯的群控这个系统的特点是 不需要采用专门的中央群控器，这大大地减低了成本，又增加了控制的可靠性群控系统采用32位微 机系统来迅速处理信息，实时反应整个控制系统是非集中型的，在群控组中，指定其中一台计算机 为群控中心，一旦该机有故障或另有任务安排，另一台计算机则立即自动接替成为群控中心群控可 靠性得到了充分保障群控组中，各电梯控制系统之间通过RS485接口串行连接进行通讯，数据安全 性符合DIN EN 60870/part 5标准。
(4) 绝对值编码器 AWG-05 奔克公司的绝对值编码器AWG-05是一种先进技术，作为一种新型的井道信号装置，它已经逐渐 取代了磁开关、光电开关或增量编码器，实现了轿厢绝对位置的检测和控制，利用它可以实现按距离 原则直接平层，停电不受影响，也大大地减小了井道安装工作量，可靠性大大增强先进的绝对值编 码器AWG-05成功地实现了数字式追踪系统，利用它可以实现按距离原则直接平层，无须停电后的自 学习运行，也大大地减小了井道安装工作量其特点为： ♦ 可应用于所有类型的电梯； ♦ 轿厢位置分辩率可以达到 0.5mm 以上； ♦ 安装方便快捷，不再需要磁开关，节省人工； ♦ 可通过控制器的液晶屏输入与调整平层位置、减速点等参数； ♦ 停电时不丢失轿厢位置；无需担心错层，钢丝绳打滑引起的故障； ♦ 用普通变频器可以实现按距离原则直接平层； 绝对值编码器AWG-05可以安装在轿厢顶部，通过齿形带与轿厢连接，保证精确同步 由于绝对值编码器AWG-05的应用，可以实现一些特殊的控制功能例如与DCP技术（该技术由 奔克公司和LOHER公司共同发明）结合实现按距离原则直接平层功能，由于不必依赖磁开关，实际 上相当于提高了梯速，大大提高了效率。
又如运行舒适性相当好，因为能预先算出减速距离，也就能 预先算出减速速度和平层速度并能准确执行，配以高质量的变频器与DCP接口，舒适性近乎完美当 紧急情况下，例如火险时，需要立即行驶到疏散层，用绝对值编码器AWG-05可以不论身在何处，均 能立即自动地运行至该层有些电梯需要极高的平层精度，例如特种货梯和医院病床梯，用绝对值编 码器AWG-05就能很方便地高质量地完成这一功能常常有这样的情况，即所谓的“短停靠问题”， 这指的是二个停站之间的距离极短，用磁开关就会发生混淆干扰，用绝对值编码器AWG-05就不存在 问题了实际上其停站间隔可以短至约10 cm (5) WinMOS300 电梯远程监控系统 WinMOS 300/Diagnosis 软件系统安装在电梯维保中心的计算机上，用来进行对电梯的远程监控、 诊断及数据传输如果用户现场尚未配备线，还可利用GSM通信系统进行连接，此时在现场只要 有一台无线调制解调器就可使电梯与维保中心相连此外，在现场还可直接用电缆使便携机与电梯控 制器相连，极大地增强了现场调试能力 BP系列电梯控制系统技术手册 BÖHNKE+PARTNER 第4页 WinMOS300可以管理任意数量的不同类型的电梯。
所有BP控制系统均自动支持WinMOS300，此 外，对其他非BP控制系统的电梯增加一个模块FDG-02后也可获得WinMOS300的支持（例如国内现有 的PLC控制电梯） 利用WinMOS300，可以在计算机屏幕上看到有哪几部电梯正在运行，当前状况如何；还可以调 整电梯控制系统的参数，如改变停站位置等可以提前知道电梯是否需要维保，何时将要出故障等 当电梯出现故障时，电梯控制系统可以自动呼叫维保中心，告知何时何地哪台电梯出现了何种故障， 使维保人员甚至可以在电梯用户自己尚未察觉的情况下，赶到现场修好电梯在晚间若无维保人员值 班，可采用拨打维保员，发送短消息等形式即时通知，同时自动记录档案 WinMOS300采用直观的图形化界面，可用键盘或鼠标操作所获取的信息，如轿厢移动、开门 和关门、召唤按钮是否按下等均以图形表现数据库进行电梯特征数据的管理，如位置、业主、地址、 号码等 WinMOS300的管理功能主要有： - 所有故障均登记在监控中心； - 故障在影响操作之前就可以消除；。
