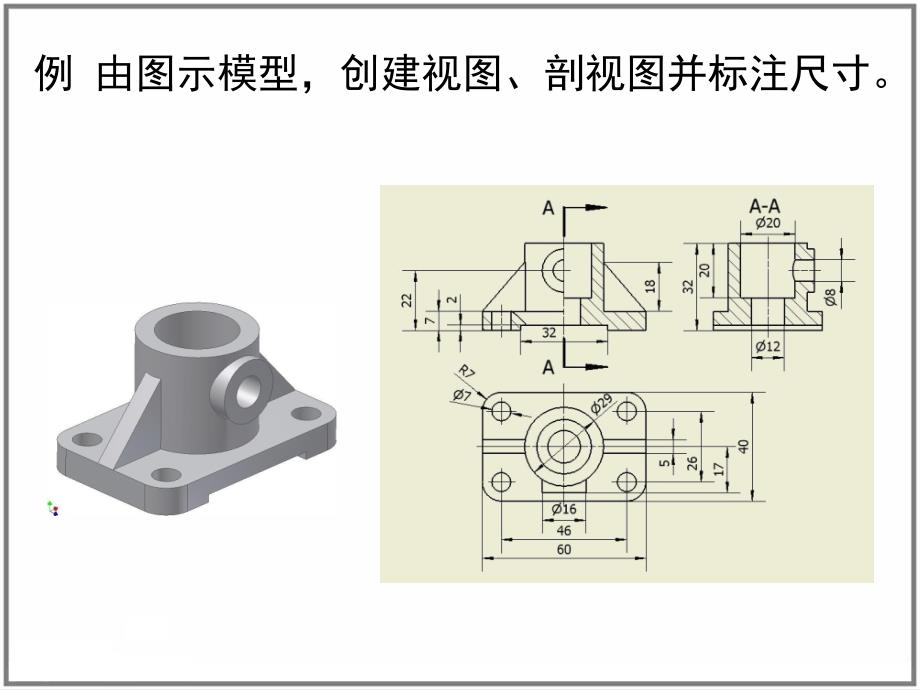

例 由图示模型，创建视图、剖视图并标注尺寸 1、新建一个工程图文件工程图模板 单击Standard.idw（工程图模板）， 再点击确定，新建一个工程图文件 1、新建一个工程图文件 2、创建主视图单击基础视图选择已创建的零件文件显示方式为不显示隐藏线方式其他选项默认 完成主视图的创建2、创建主视图 单击投影视图再单击主视图3、创建俯视图 找到合适的俯视图位置后，单击左键3、创建俯视图 单击右键，再单击创建3、创建俯视图 完成俯视图的创建3、创建俯视图 4、作全剖左视图捕捉底边中点竖直向下设置剖切线的起点单击剖视图此时单击主视图 竖直向上作出整条剖切线单击右键后,再单击继续4、作全剖左视图 单击切换比例的可见性,使比例不可见其他选项默认4、作全剖左视图 完成全剖左视图的创建4、作全剖左视图 单击主视图再单击草图5、作半剖主视图(利用局部剖视图工具,剖视范围为矩形) 在草图平面上绘制两点矩形 单击两点矩形绘制矩形矩形左边在主视图对称线上5、作半剖主视图(利用局部剖视图工具,剖视范围为矩形) 在草图平面上绘制两点矩形 单击局部剖视图工具截面轮廓选择主视图内的矩形返回到工程图环境。
完成半剖主视图 深度选择至孔此时单击被剖孔的轮廓线, 其圆心确定剖切位置返回到工程图环境完成半剖主视图 完成半剖主视图的创建返回到工程图环境完成半剖主视图 6、修改半剖视图 因对称线、剖面线不符合制图国家标准，故去除重画右键单击对称线取消可见状态，即去掉可见前面的 去掉对称线 右键单击剖面线单击隐藏去掉剖面线6、修改半剖视图 因对称线、剖面线不符合制图国家标准，故去除重画 6、修改半剖视图 因对称线、剖面线不符合制图国家标准，故去除重画 处理肋板剖面线单击投影几何图元按住ctrl键，选中主视图右半部分图线右键单击后选择结束进入草图环境 单击选择图层下拉菜单单击“可见ISO”,设置当前图线状态处理肋板剖面线 补画水平线和竖直线处理肋板剖面线 单击填充工具启用剖面线其他选项默认角度改为135度处理肋板剖面线 完成肋板剖面线的处理处理肋板剖面线 7、作局部剖视图 为剖视小孔，绘制一封闭波浪线轮廓作为局部剖的范围单击直线下拉菜单下的样条曲线工具 绘制封闭波浪线轮廓7、作局部剖视图 为剖视小孔，绘制一封闭波浪线轮廓作为局部剖的范围 单击局部剖视图工具截面轮廓选择波浪轮廓线此时单击被剖孔的轮廓线单击深度返回到工程图环境，完成局部剖视图对话框。
其他选项默认返回到工程图环境，完成局部剖视图对话框 返回到工程图环境，完成局部剖视图对话框 按相同方法填充与半剖视图相同的剖面线单击粗波浪线将其改为可见窄的（ISO）进入草图环境，完成局部剖视图 完成局部剖视图进入草图环境，完成局部剖视图 8、添加对称中心线和中心标记右键单击主视图再单击自动中心线 其他两个视图均按此画出8、添加对称中心线和中心标记 完成对称中心线和中心标记的添加8、添加对称中心线和中心标记 9、标注尺寸单击工程图视图面板下拉菜单中的工程图标注面板 完成尺寸标注单击通用尺寸工具，标注各部分的尺寸9、标注尺寸 结束 结束放映结束放映结束放映结束放映 。
