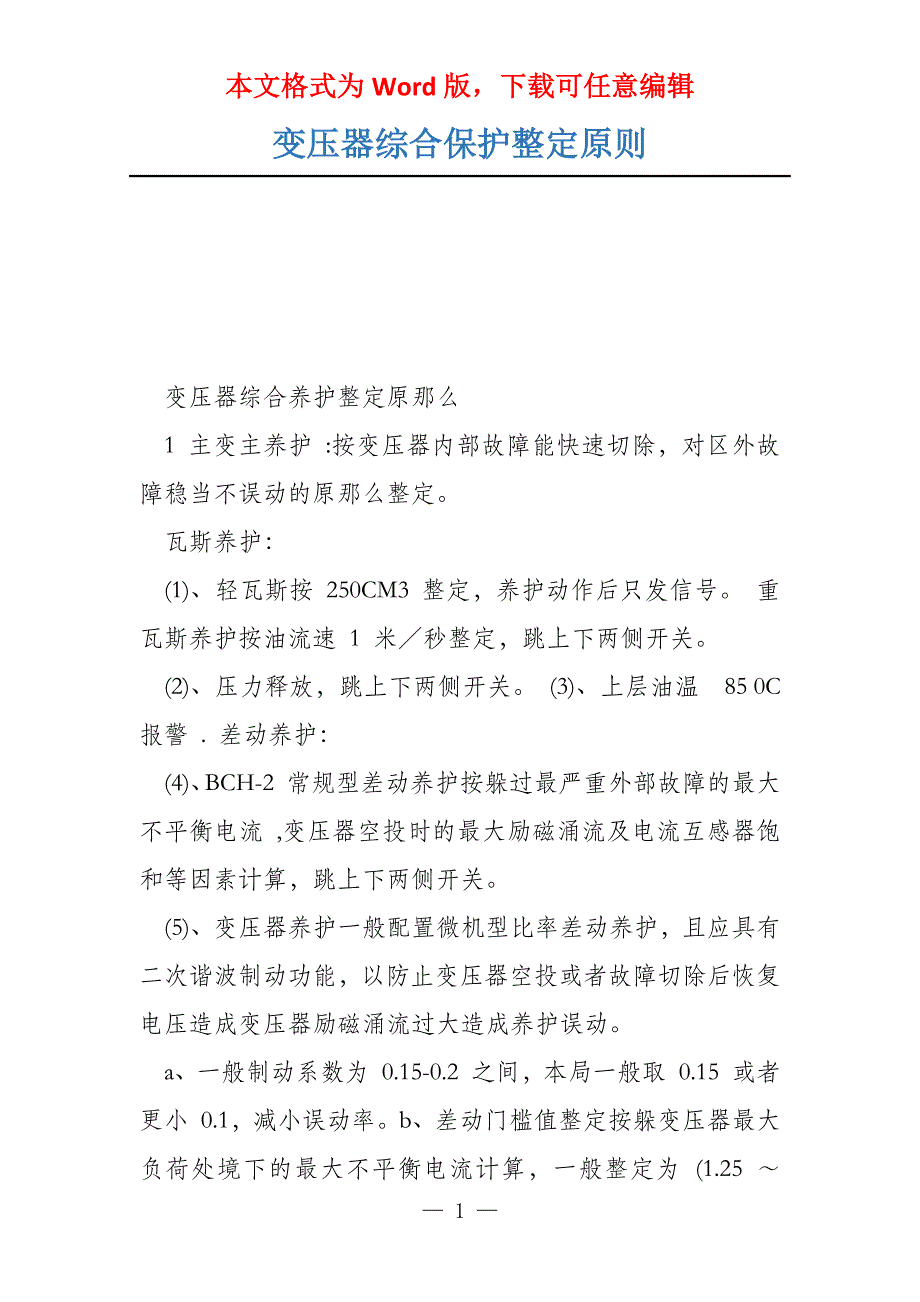

本文格式为Word版，下载可任意编辑变压器综合保护整定原则 变压器综合养护整定原那么 1 主变主养护 :按变压器内部故障能快速切除，对区外故障稳当不误动的原那么整定 瓦斯养护： (1)、轻瓦斯按 250CM3 整定，养护动作后只发信号 重瓦斯养护按油流速 1 米／秒整定，跳上下两侧开关 (2)、压力释放，跳上下两侧开关 (3)、上层油温 85 0C 报警 . 差动养护： (4)、BCH-2 常规型差动养护按躲过最严重外部故障的最大不平衡电流 ,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，跳上下两侧开关 (5)、变压器养护一般配置微机型比率差动养护，且应具有二次谐波制动功能，以防止变压器空投或者故障切除后恢复电压造成变压器励磁涌流过大造成养护误动 a、一般制动系数为 0.15-0.2 之间，本局一般取 0.15 或者更小 0.1，减小误动率b、差动门槛值整定按躲变压器最大负荷处境下的最大不平衡电流计算，一般整定为 (1.25 ～ 5.0A)，按厂家建议取 1.5A c、比率制动系数一般按厂家推举取 0.5。
d、制动电流按厂家推举一般取 1A，突变量启动电流一般为 1A，还需考虑装置 的概括性能差动养护动作跳上下两侧开关 (6)、微机型差动速断定值按躲过最严重外部故障的最大不平衡电流 ,变压器空投 时的最大励磁涌流及电流互感器饱和等因素计算，一般励磁涌流取 6-10Ie (Ie 为变压器额定电流，下同 )，保证本侧故障有灵敏度处境下适当提高定值，整定约为主变后备养护 (1)、复合电压闭锁过电流养护电流元件一般安装在电源侧，电流定值按主变 35kV 侧额定电流整定 (若受 CT 变比限制，且近期负荷电流较小，可按 CT 一次额定电流整定 )；低电压闭锁元件定值一般取躲正常运行时最低运行电压整定，且应校验其动作定值在养护安装处有灵敏度整定，灵敏度要大于测量元件灵敏 度，电压取自线电压； 负序电压闭锁元件定值按躲正常运行时最大不平衡电压整定对设置有两时限跳闸的后备养护， 对单台运行， 第一时限跳低压侧， 其次时限 10kV 母分，第 跳主变高压侧；对两台并列运行变压器，第一时限跳主变低压侧 二时限跳主变高压侧 (2)、复合电压闭锁方向过电流养护可经操纵字选择投退，需校验是否需要方向 元件来闭锁。
一般处境为了防止方向元件拒动造成养护越级跳闸， 方向一般不投 假设复合电压闭锁方向过电流养护的电流定值在主变低压侧两相短路故障下灵敏度足够，一般退出复压闭锁元件 (3)、过电流养护电流定值按躲过主变可能展现的最大负荷电流，并且要与相 邻养护相合作； 灵敏度校验按变压器低压母线故障时最小短路电流计算， 灵敏度要求大于 2.0 (4)、35KV 侧过负荷电流元件按 1.1 倍主变 35kV 侧额定电流整定 时间元件取 9 秒作发信用主变过负荷有载调压闭锁定值确定： 对两台主变并列运行时定值取 Idz=85%Ie，对单台主变运行时，动作电流定值取 Idz=1.2Ie 1、差动电流速断养护 按躲过变压器空载投入时励磁涌流和外部短路时流入养护的最大不平衡电流整定 一般取： Idz=KIe/n 式中： Idz：差电流速断的动作电流 Ie：变压器的额定电流 K：倍数 6300KVA 及以下 7~12 6300~31500KVA 4.5~7.0 40000~120000KVA 3.0~6.0 120000KVA 2、纵差养护 2.0~5.0 1） 纵差养护最小动作电流的整定 最小动作电流应大于变压器额定负载时的不平衡电流 Idz.min=KK(Kc+ U+ m)Ie/n 式中： Ie：变压器的额定电流 n：电流互感器的变比 KK ：稳当系数，取 1.3~1.5 Kc：电流互感器的比误差， 10P 型取 0.03 ×2，5P 型和 TP 型取 0.01 ×2 ΔU：变压器调压引起的误差，取调压范围中偏离额定值的最大值 Δm：由于电流互感器变比未完全匹配产生的误差，一般取 0.05 在工程实用整定计算中可选取 Idz.min= （0.3~0.5）Ie/n。
2） 比率制动系数 K 的整定 纵差养护的动作电流应大于外部短路时流过差动回路的不平衡电流 Ibph=(Kfzq Ktx Kc+ U+ m)IK.max/n 式中： Ktx ：电流互感器的同型系数， Ktx=1.0 IK.max：外部短路时，最大穿越短路电流周期分量 Kfzq ：非周期分量系数，两侧同为 TP 级电流互感器取 1.0，两侧同为 P 级电流互感器取 1.5~2.0 ΔU：变压器调压引起的误差，取调压范围中偏离额定值的最大值 Δm：由于电流互感器变比未完全匹配产生的误差，一般取 0.05 KK ：稳当系数，取 1.3~1.5 差动养护的动作电流 Idz.max =KK Ibph.max 最大制动系数 Kmax= Idz.max/ Izd.max 当 Izd.max=IK.max 时， Kmax= KK Ibph.max / IK.max 式中： IK.max ：最大短路电流 在工程实用整定计算中可选取 K=0.3~1.0 3） 二次谐波制动比的整定 一般取： 15%~20% 4） 涌流休止角整定 闭锁角可取： 60 °~70° 3、零序差动养护 当采用比率制动差动养护，与纵差养护一致。
U=0当采用不带比率制动差动养护整定 1） 按躲过外部单相接地短路时的不平衡电流整定 Idz.0= KK(Kfzq Ktx K c+ 式中： Idz.0：零序差动养护动作电流 m)3I0.max/n Ktx 互感器的同型系数，同型时取 0.5，不同型时取 1.0 KK ：稳当系数，取 1.3~1.5 Kc：电流互感器的比误差，取 0.1 Kfzq ：非周期分量系数，两侧同为 TP 级电流互感器取 1.0，两侧同为 P 级电流互感器取 1.5~2.0 Δm：由于电流互感器变比未完全匹配产生的误差，一般取 0.05 3I0.max：养护区外部最大单相或两相短路零序电流的三倍 2） 按躲过外部三相短路时不平衡电流整定 Idz.0= KKKfzq Ktx Kc IK.max/n× 式中： Ktx 互感器的同型系数，同型时取 0.5，不同型时取 1.0 KK ：稳当系数，取 1.3~1.5 Kc：电流互感器的比误差，取 0.1 Kfzq ：非周期分量系数，电流互感器同型取 1.0，两侧同为 P 级电流互感器 取 1.5~2.0。
IK.max ：外部最大三相短路电流 3）按躲过励磁涌流产生的零序不平衡电流整定 指穿越性电流 一般取： Idz.0=（0.3~0.4）Ie/n 按零序差动养护区内发生金属性接地短路校验灵敏系数 4、电流速断养护定值计算： 1）按躲变压器低压侧母线三相短路电流整定 Idz.gl ≥ (KkKjx/Kf) × Kzq× (Ie/n) Kk ：稳当系数，取 1.2~1.3； Kf ：返回系数，取 0.8~0.95； Kzq ：负荷自起动系数，取 1.2~1.5； Kjx ：接线系数 n：电流互感器变化 2）按躲过分支线上需要自起动的电动机的最大起动电流之和，即 Idz.gl = (KkKjx/Kf) Kzqd××(Ie/n) Kk ：稳当系数，取 Kzq ：需要自起动的全部电动机再自起动时所引起的过电流倍数，可近似按前式求出 3）按灵敏度举行校验： Klm = I(2)d.min/ Idz.gl(n) I(2)d.min: 变压器低压侧故障时的最小两相短路电流； Klm: 变压器低压侧故障时的灵敏度，一般 定时限过电流养护的动作时间整定： tfz: 低压断路器动作时间； tdz = tfz.max + △t 动作时间应比上一级定时限过电流养护的动作时间小一个时间差（取△ t=0.5S）。
通常低压短路器动作切故障时间都在 0.1S 左右，故过电滚动作时间应大于 0.5~0.8S △ t:时间级差，取△ t=0.5S 5、低压侧零序过电流养护的整定计算 1）按躲过正常运行时变压器低压侧中性线上流过的最大不平衡电流 Idz = Kk(0.25Ie) Kk ：稳当系数，取为 1.2； Ie：变压器额定电流 — 12 —。
